AD25 — PCB焊盘走线畸形(出现小线段)

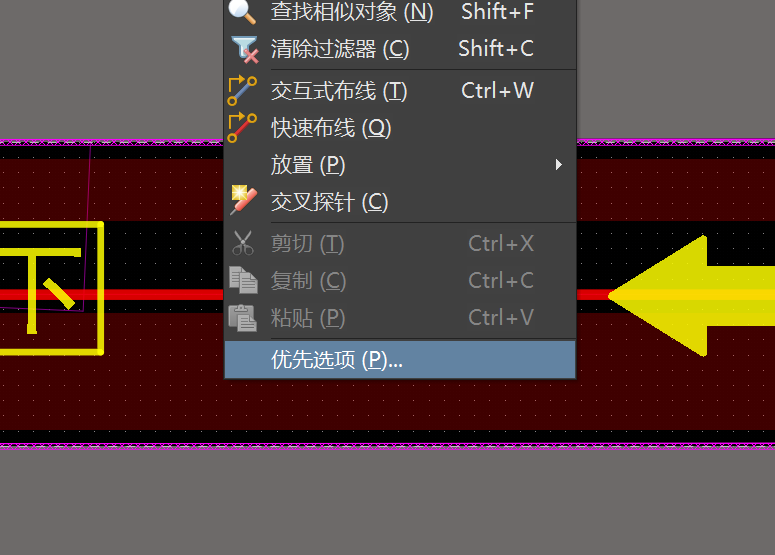

首先打开设置,右键优先选项

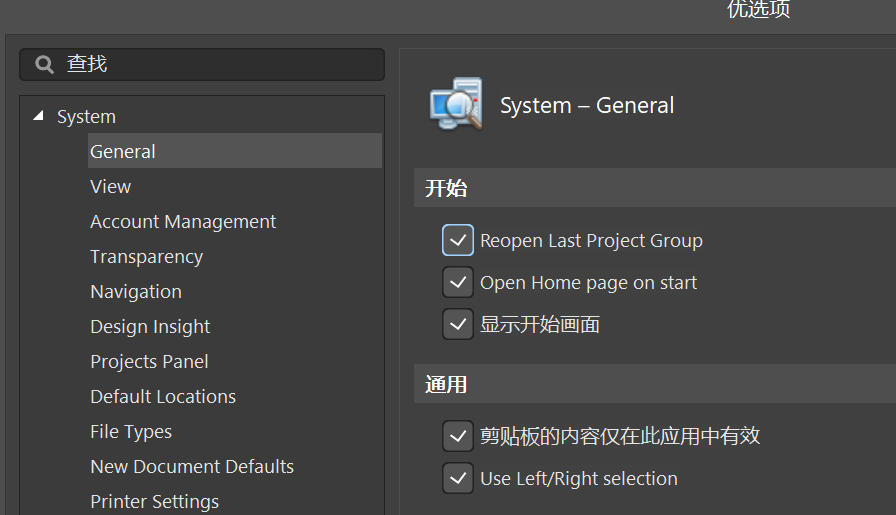

选到System --- General

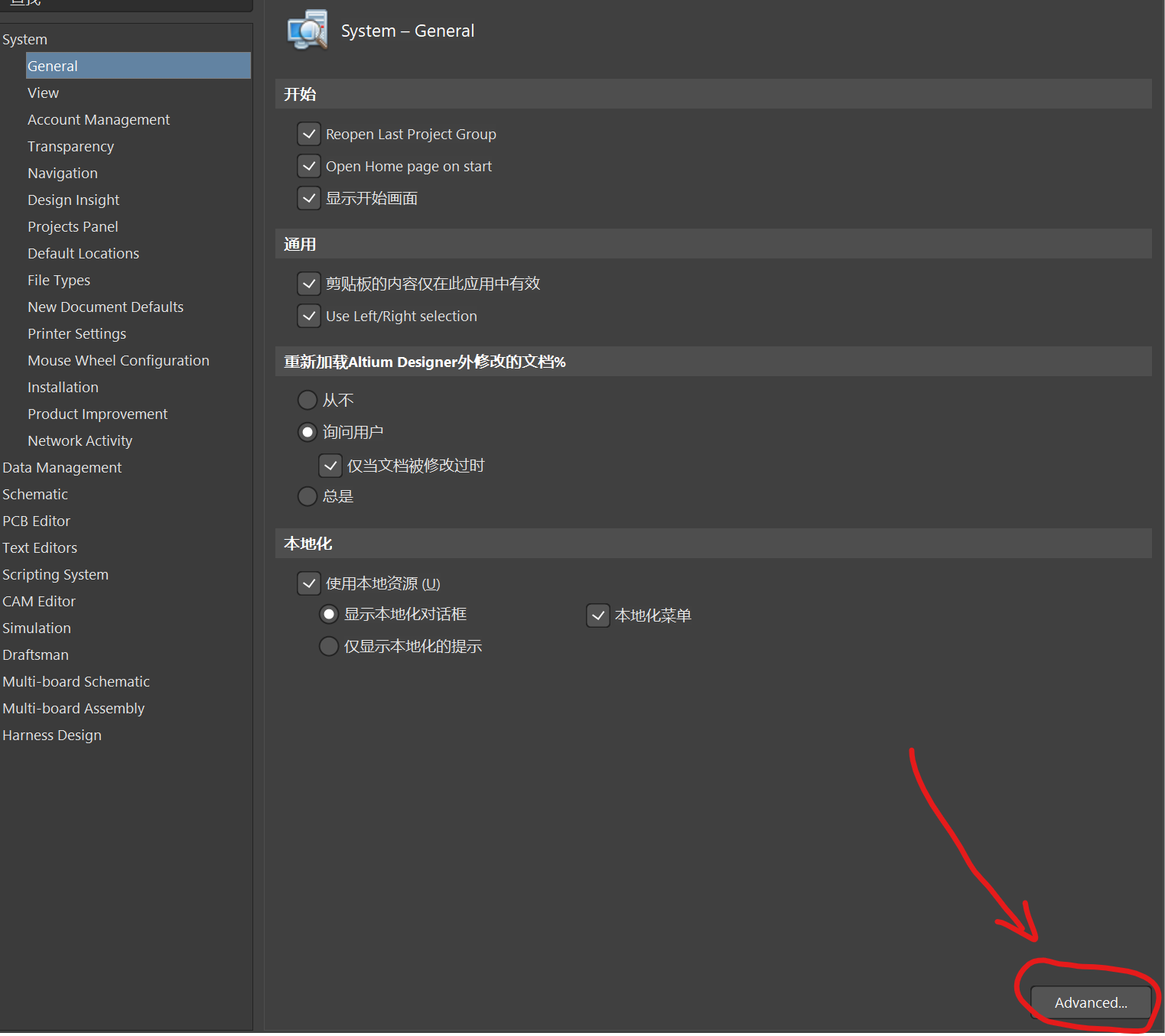

点击右下角Advanced

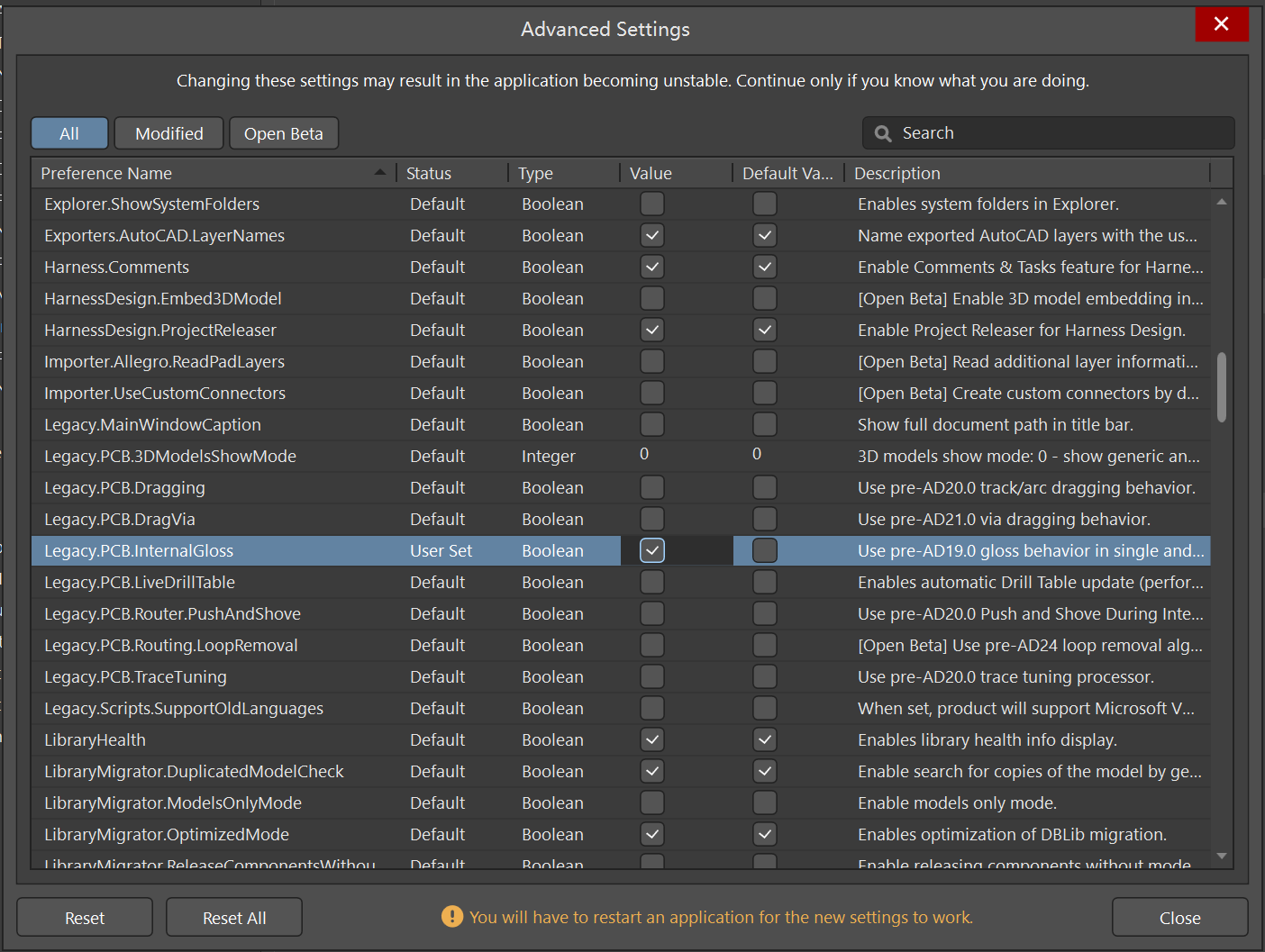

使能Legacy.PCBInternalGloss选项,就可以了
