【AutoSAR】详解PDUR模块

所谓梦想，就是让你感到痛苦的事情不再发生。

一、前言

在学习AUTOSAR通信栈时，我们会遇到多种PDU相关的缩写，如L-PDU、N-PDU、I-PDU等。理解这些缩写及其相互关系、以及它们与OSI七层模型的对应关系，对于掌握通信部分至关重要。接下来，我们结合OSI模型、PCI/SDU/PDU定义、PduR模块核心逻辑及数据流，带大家彻底搞懂AUTOSAR通信栈的核心原理。

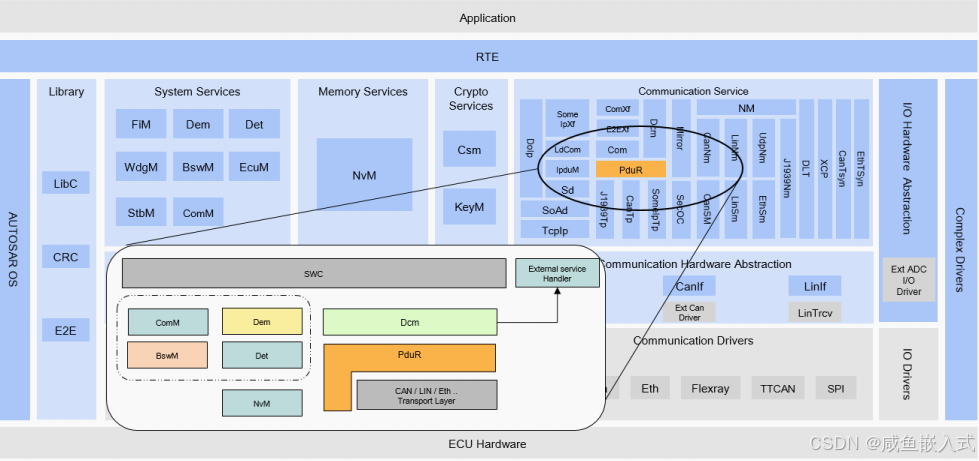

PduR的全称为Pdu Router。 PduR模块属于BSW组件的一个模块，模块提供基于通讯接口（Com、LinIf、CanIf、CanNm）或传输协议（J1939Tp、CanTp、Com、DCM）的I-PDUS的传输、转发、路由功能。PduR模块处于通信模块的中心，提供基于接口模块的通用方法。

二、数据流

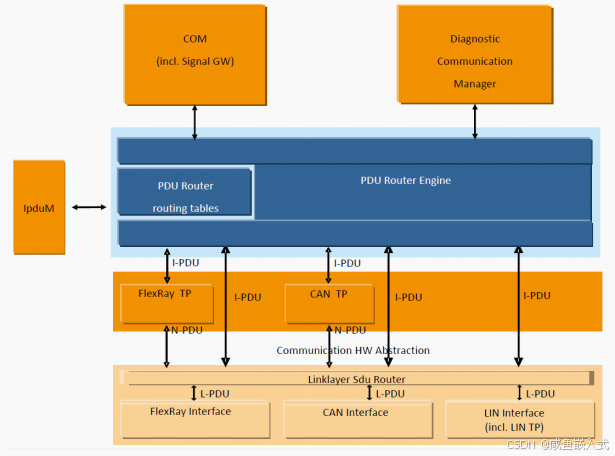

PduR位于通信模块的核心位置，为通信模块的PDU数据提供静态路由功能。PduR Routing Tables是静态路由表，是关于所有I-PDU的路由配置。

2.1、COM数据流

COM模块负责将上层RTE传递的应用信号打包成I-PDU，再通过PduR路由到底层，最终通过CAN总线发送；反之，底层接收的信号也通过PduR路由到COM，解包后传递给上层应用。完整数据流如下：

CAN driver <--(LPDU)--> CanIf <--(IPDU)--> PDU Router <--(IPDU)--> COM <--(Signals)--> RTE

CAN driver：负责接收、发送CAN信号；配置CAN通道、波特率、端口等硬件相关参数，直接与物理总线交互。
CanIf：对CAN驱动层进行封装，向上层提供统一接口和通知函数；实现DLC、ID到PDU的转换，完成L-PDU与I-PDU的封装/解封装。
PDU Router：核心是传递数据到对应的上层模块；通过预配置的路由表，实现I-PDU的精准转发，不参与数据修改。
COM：将上层RTE传递的Signals（信号）打包成I-PDU，或将接收的I-PDU解包为Signals；向上层提供接收、发送信号/帧的接口。
RTE：运行时环境，负责上层应用与COM模块之间的信号传递，是上层应用与BSW层的交互桥梁。

2.2、诊断数据流

诊断数据流主要用于ECU的诊断、刷写、故障检测等场景，PduR负责DCM与CanTp之间的I-PDU路由，完整数据流如下：

CAN driver <--(LPDU)--> CanIf <--(NPDU)--> CanTp <--(IPDU)--> PDU Router <--(IPDU)--> DCM

CanTp：遵循ISO15765协议，负责长I-PDU的拆包、组包；配置时间参数、回调函数等，实现N-PDU的生成与重组。
DCM：为上层应用提供UDS服务、OBD服务；生成诊断相关的I-PDU（如诊断请求/响应），解析接收的诊断I-PDU并执行对应逻辑。

三、AutoSAR与OSI模型对应关系

AUTOSAR的通信分层架构简化了OSI模型，核心层级与OSI模型的对应关系如下，每个层级均包含PCI（协议控制信息）和数据结构（data Structure），且遵循"PDU = PCI + data Structure""SDU = data Structure"的核心规则。

AUTOSAR层级	对应OSI模型层级	核心模块/PDU类型
交互层	会话层、表示层	COM、DCM，对应I-PDU
网络层（传输层）	网络层、传输层	CanTp、J1939Tp，对应N-PDU
数据链路层	数据链路层、物理层	CanIf、CAN Driver，对应L-PDU
应用层（逻辑）	应用层	上层应用，对应SDU（业务数据）

四、协议数据单元PDU

在上述数据流中，出现了三种协议数据单元：L-PDU、N-PDU、I-PDU，本章来讲解这些PDU的含义。

L-PDU：Data Link Layer PDU，数据链路层PDU，含ID、DLC、Data；

N-PDU：NetWork Layer PDU，网络层PDU，含N-PCI(单帧、首帧、连续帧、流控帧)；

I-PDU：Interaction Layer PDU，数据交互层PDU，包含真正要发的数据，单帧传输时，I-PDU为L-PDU的Data，多帧传输时，I-PDU由多个 N_PDU 重组；

五、总结

1、定位：AUTOSAR BSW层通信模块的"中枢路由器"，串联上层（COM、DCM）与下层（CanIf、CanTp、CAN driver），核心是路由转发，不修改任何数据；

核心机制：基于静态路由表（PduR Routing Tables）实现I-PDU的精准路由，路由规则在编译期确定，运行时稳定可靠，适配车载通信的高安全性需求；
关键数据流：普通数据流（COM信号）和诊断数据流（UDS）是最核心的应用场景，各模块分工明确，PduR在其中承担"承上启下"的路由核心作用；
层级与PDU关联：AUTOSAR通信层与OSI模型存在对应关系，PCI、SDU、PDU是数据传输的核心载体；I-PDU、N-PDU、L-PDU分别对应交互层、网络层、数据链路层，三者通过分帧/重组、封装/解封装实现数据传输，PduR仅负责I-PDU的路由。

PduR模块看似简单，却是车载通信的"隐形基石"------没有它，上层应用的信号和诊断数据无法精准传递到底层总线，不同模块间的通信也会陷入混乱。掌握PduR的路由逻辑、数据流，以及I-PDU/N-PDU/L-PDU的辨析，是理解AUTOSAR通信栈的关键一步。
