CIC滤波器解析

要从传递函数

中 一眼看出 积分器和梳状器部分以及三级级联，需要对 CIC 滤波器的标准形式非常熟悉。下面我会分步拆解，让你不仅能看懂，而且以后看到类似形式能立刻反应过来。

---

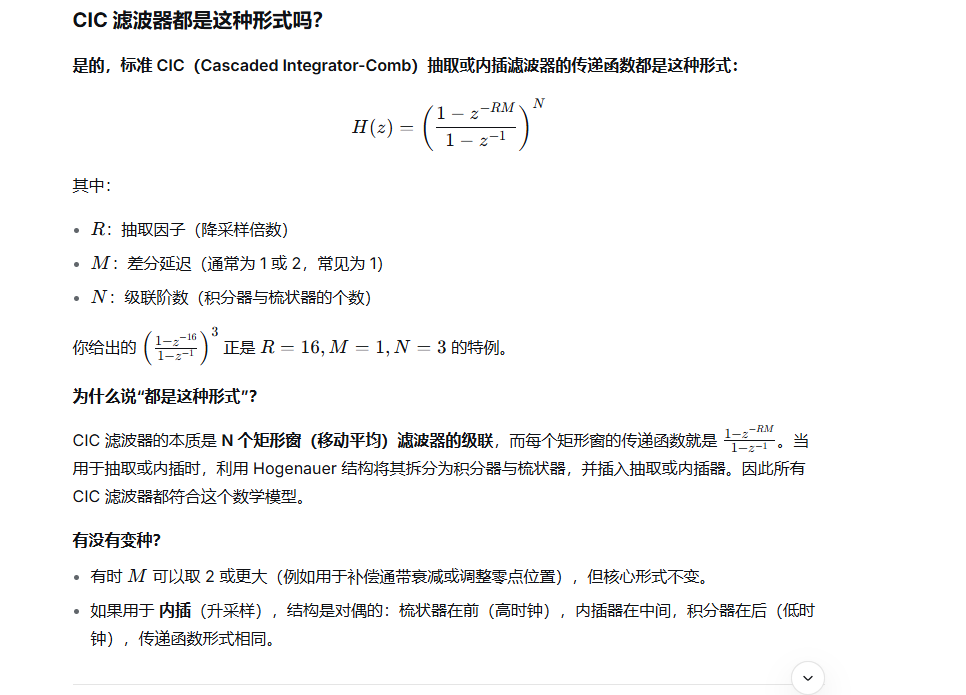

1. 先记住 CIC 滤波器的"模板"

一个标准的 N 阶 CIC 抽取滤波器 的传递函数为：

• R：抽取因子（降采样倍数）
• M：差分延迟（通常取 1 或 2，常见为 1）
• N：级联阶数（也是积分器/梳状器的个数）

你的表达式正好是：

所以 R = 16，M = 1，N = 3。这是最标准的 CIC 滤波器。

---
