一、功能介绍与使用场景
1.1 模块概述
本模块是吊装工程平衡梁智能化设计核心工具，在上下同点平衡梁模块基础上功能升级，专门适配上部吊点与下部吊点位置、数量不同的复杂吊装工况。基于「参数化设计+规范验算+全成果输出」一体化架构，解决传统设计截面选型繁琐、手工计算量大、出图效率低等痛点，实现吊装载荷输入至加工制造全流程自动化。
模块严格遵循GB50017钢结构设计规范，可精准模拟上部吊索与下部吊物空间受力角度，完成压弯/拉弯构件精确校核，是大型设备、钢结构模块偏心吊装、翻身等复杂工况的专用设计工具。
1.2 核心功能
- 丰富截面库与自定义截面：内置热轧无缝钢管、H型钢、工字钢、槽钢组合等数十种标准截面，支持自定义圆管、矩形管、工字型、箱型等任意截面；
- 智能参数化设计：输入荷载、几何参数后，自动完成内力分析，有限元建模，受力和约束自动设置，计算提供平衡梁的应力和变形；
- 全体系规范验算：集成强度、整体稳定、局部稳定、刚度（挠度）完整校核体系，符合国家现行规范要求；
- 复杂工况专项支持 ：支持单点、两点对称、四点对称、支撑式梁等吊点布置，可独立设置上、下吊点绳角，精准还原实际受力；
- 全专业成果输出：一键生成三维模型（STEP/IGS）、CAD加工图纸（DWG/DXF）、WORD计算书、Excel数据文件，得到有限元分析结果。
1.3 主要使用场景
- 压力容器、塔器、反应器等大型设备吊装；
- 大型钢结构模块、预制构件翻身与吊装；
- 需增大吊装净空、避免吊索挤压设备的工况；
- 多吊点起吊受力均衡调控工况；
- 现有平衡梁安全复核与评估；
- 上部吊点与下部吊点位置、绳角不同的特殊复杂吊装工况。
二、主要设计流程

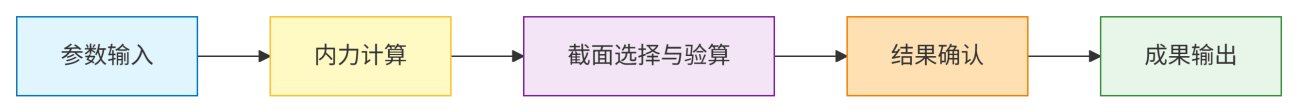

本模块设计分为参数输入→内力计算→截面选择与验算→结果确认→成果输出五大阶段，操作步骤如下：
阶段1：填写基础参数与荷载工况

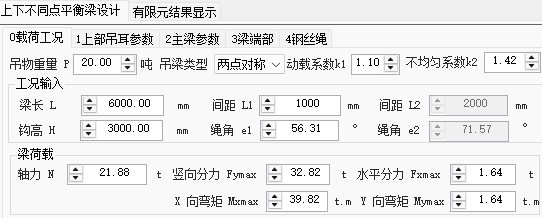

打开软件，点击左侧导航栏计算及选型→ 平衡梁 设计→上下不同点平衡梁进入操作界面，优先完成「0载荷工况」参数设置。
- 荷载工况参数
- 吊物重量P：平衡梁承受总垂直荷载（吊装重量），单位：吨；
- 动载系数k1：起吊冲击动力放大系数，默认1.10；
- 不均载系数k2：多吊点荷载分配不均系数，默认1.20；
- 吊梁类型：选择单点吊装/两点对称/四点对称/支撑式梁（界面几何参数自动适配）；
- 梁长L：平衡梁最外侧两吊点的间距，单位：m；
- 钩高H：梁上部吊耳孔中心至吊钩中心的垂直距离；
- 绳角e1/e2：上部吊索、下部吊索与垂直方向夹角（°）；
- 间距L1/L2：按吊梁类型设置平衡梁上部吊点位置间的距离。

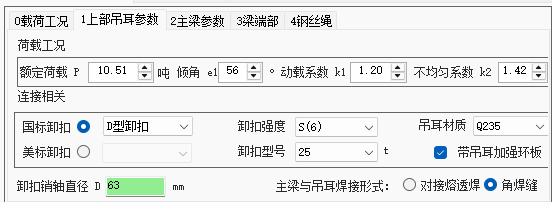

- 2.上部吊耳参数（1上部吊耳参数标签页）
- 荷载工况：复核/微调上部吊耳额定荷载、倾角、动载/不均载系数；
- 连接相关：选择卸扣类型（国标/美标）、强度等级/型号，软件自动匹配销轴直径；选择吊耳材质、主梁与吊耳焊接形式；
- 上部吊耳尺寸：精细调整板厚δ、宽度B、孔壁厚度a、销孔高度H、销孔直径d。

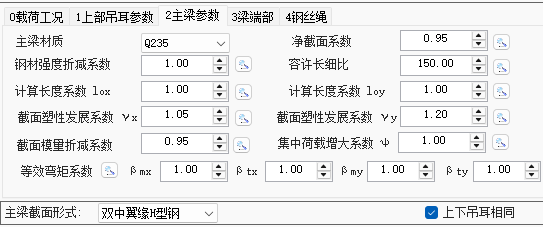

- 3.主梁参数（2主梁参数标签页）
- 主梁材质：选择Q235、Q355等标准材质；
- 净截面系数：考虑螺栓孔截面削弱，取值0.85~0.95；
- 计算长度系数lox/loy：按主梁端部约束设置面内/面外系数；
- 容许长细比、截面塑性发展系数：按规范要求设置限值。

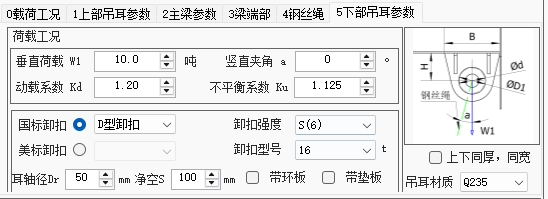

- 4.下部吊耳参数（5下部吊耳参数标签页）
- 勾选「上下同厚，同宽」：自动同步上下吊耳板厚、宽度，简化输入；
- 带垫板/带环板：按需勾选并设置尺寸；
- 未勾选同步选项时，可独立设置下部吊耳材质、板厚、销孔等全部参数。
阶段2：设置几何参数与截面形式
在界面中部面板完成平衡梁几何尺寸与截面选型：

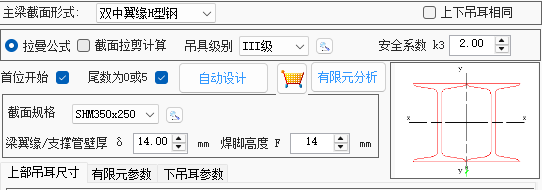

- 主梁几何参数
- 主梁截面形式：下拉选择标准截面/自定义截面；
- 截面规格：可选择标准规格，或点击「搜索」按钮，打开截面管理工具自定义；
- 组合截面可手动调整翼缘壁厚、焊脚高度等细节尺寸。
- 2.绘图选型设置
- 可选带垫板/带加强板，设置垫板厚度t3、端板厚度t4；
- 预留施工图绘制入口，参数确认后一键生成图纸。
阶段3：执行验算，查看计算结果
参数填写完成后，点击界面中部「验算」按钮，软件自动完成内力分析与截面校核，实时输出结果：

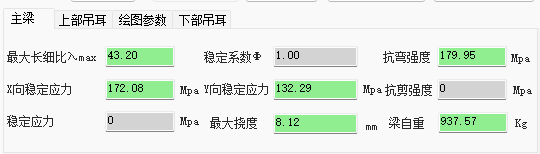

- 主梁计算结果：查看轴力N、弯矩M、稳定系数Φ、整体稳定应力、抗弯/抗剪强度、最大挠度等核心指标；

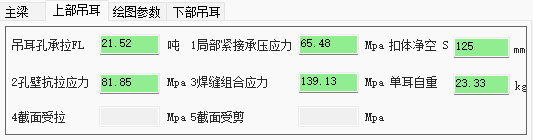

- 吊耳计算结果：切换标签页查看上部/下部吊耳孔承拉力、孔壁挤压应力、焊缝组合应力等；
- 结果判定：所有应力等指标小于许用设计值，即为设计满足要求。
阶段4：手动优化与重新验算
若验算结果不满足要求，调整参数后重新验算：
- 调整截面：更换更大规格截面，或增加自定义截面板材厚度；
- 优化几何：减小梁长L、调整绳角e1/e2、增加钩高H；
- 加强吊耳：勾选加强环板、加强板、垫板，增强局部刚度；
- 修改材质：将Q235更换为Q355等高强度材质；
- 每次修改后，重新点击「验算」直至全部指标合格。
阶段5：成果输出
验算合格后，通过界面下方按钮生成全套成果文件：

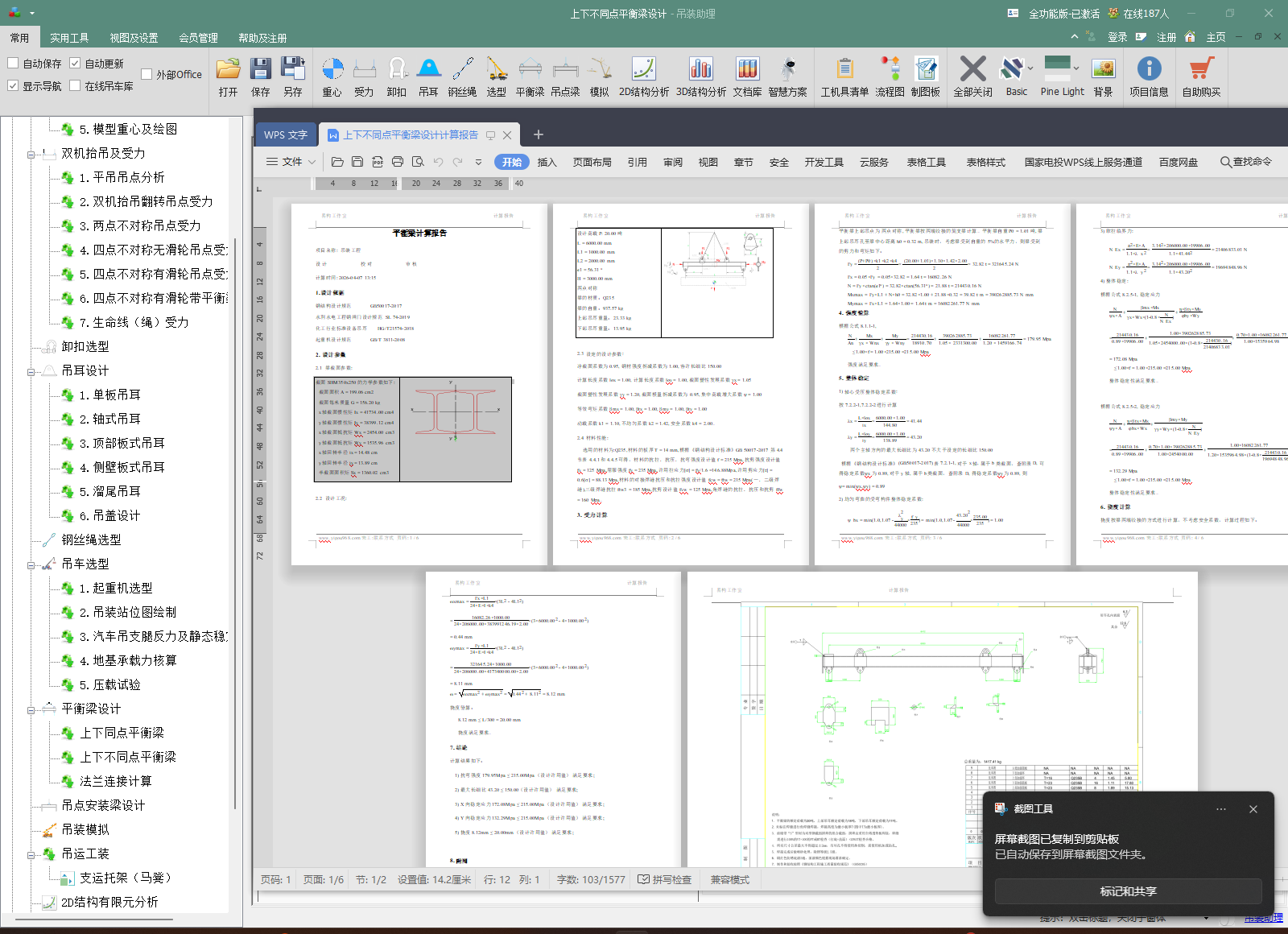

- 计算书生成：分别导出梁、上部吊耳、下部吊耳WORD计算书（含规范依据、公式推导、结论）；

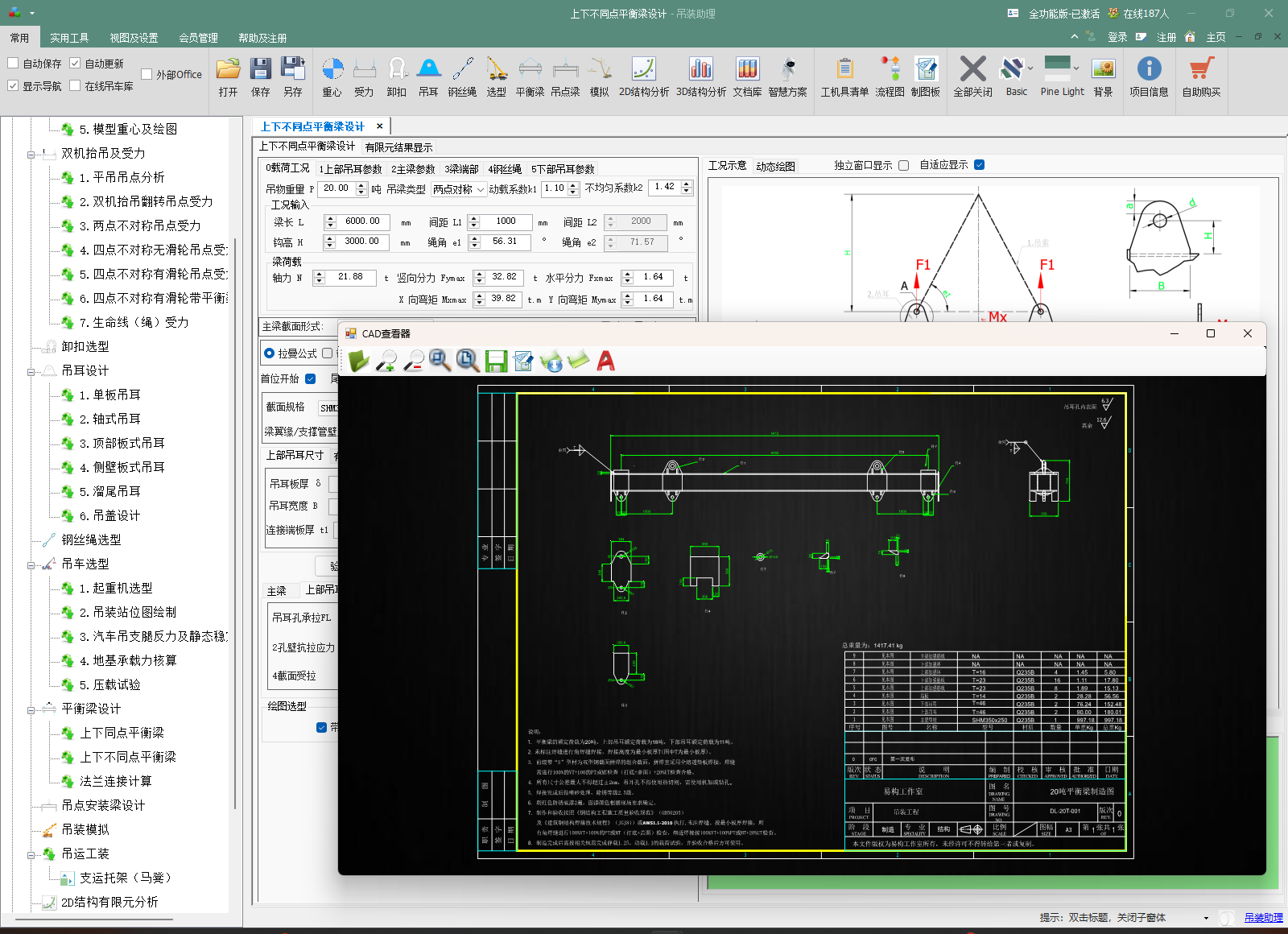

- 施工图绘制：生成CAD总装图+部件详图，尺寸与设计参数精准匹配；

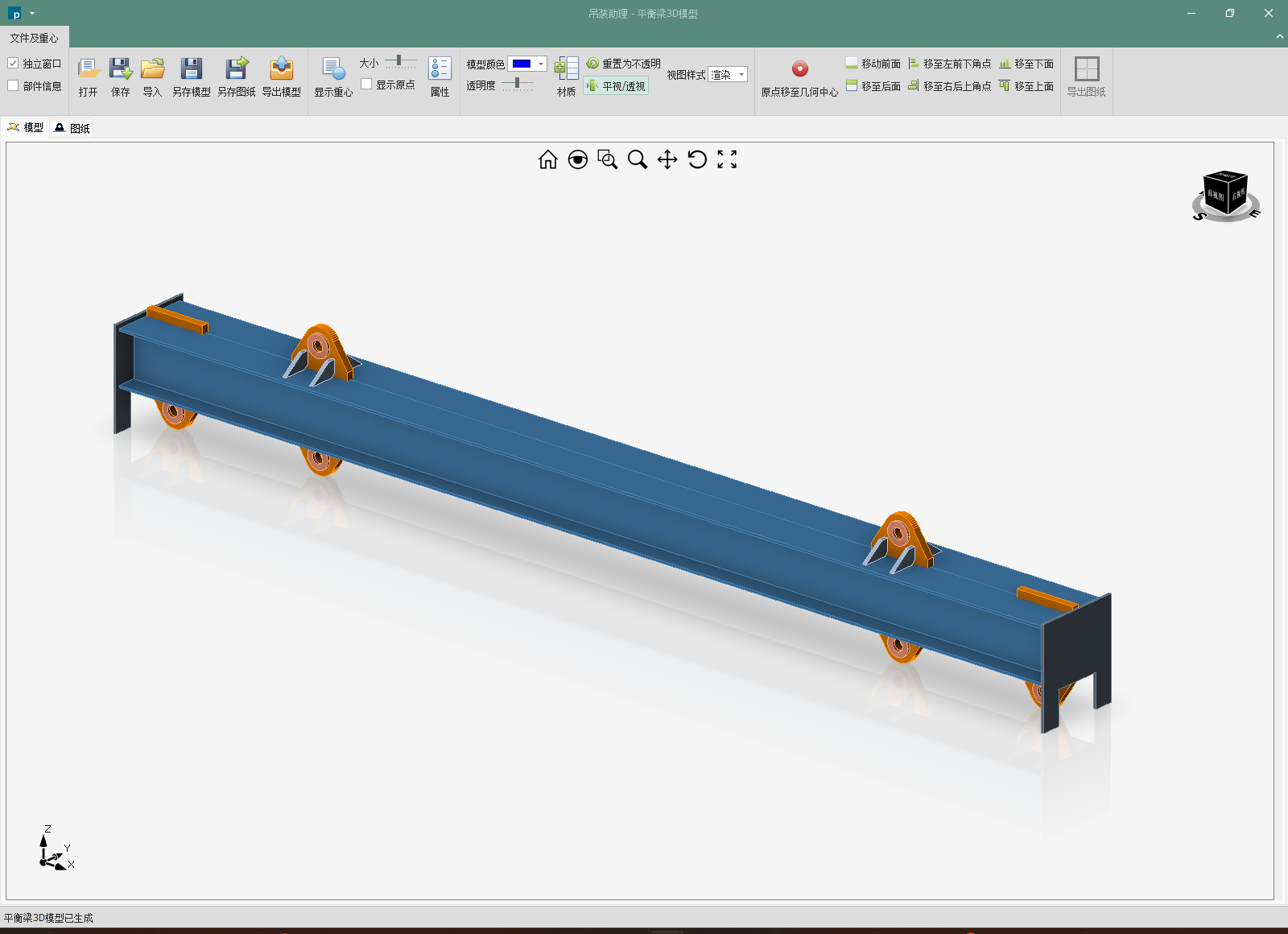

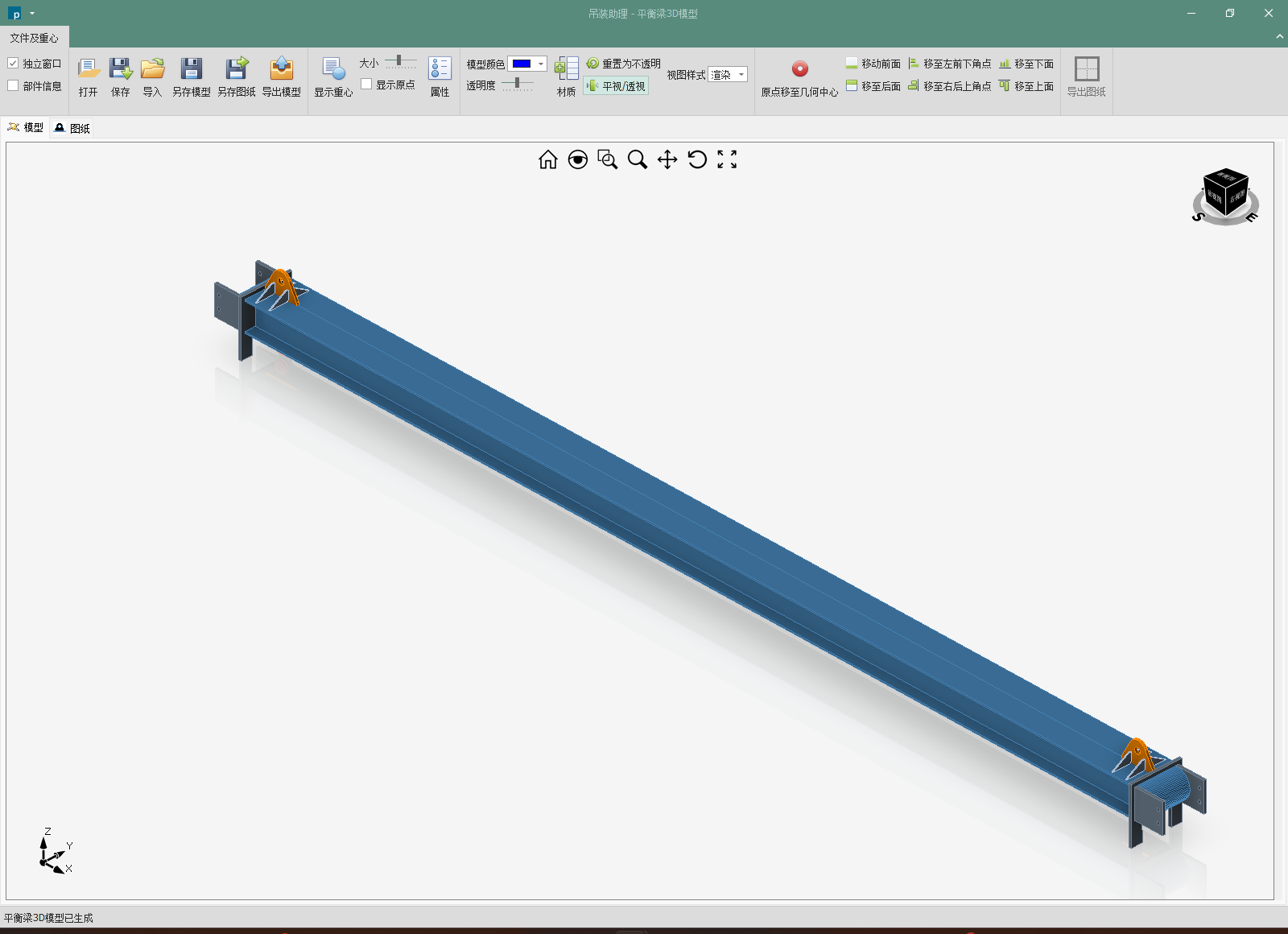

- 三维模型绘制：导出STEP/IGS格式模型，用于其他软件装配、BIM建模等；

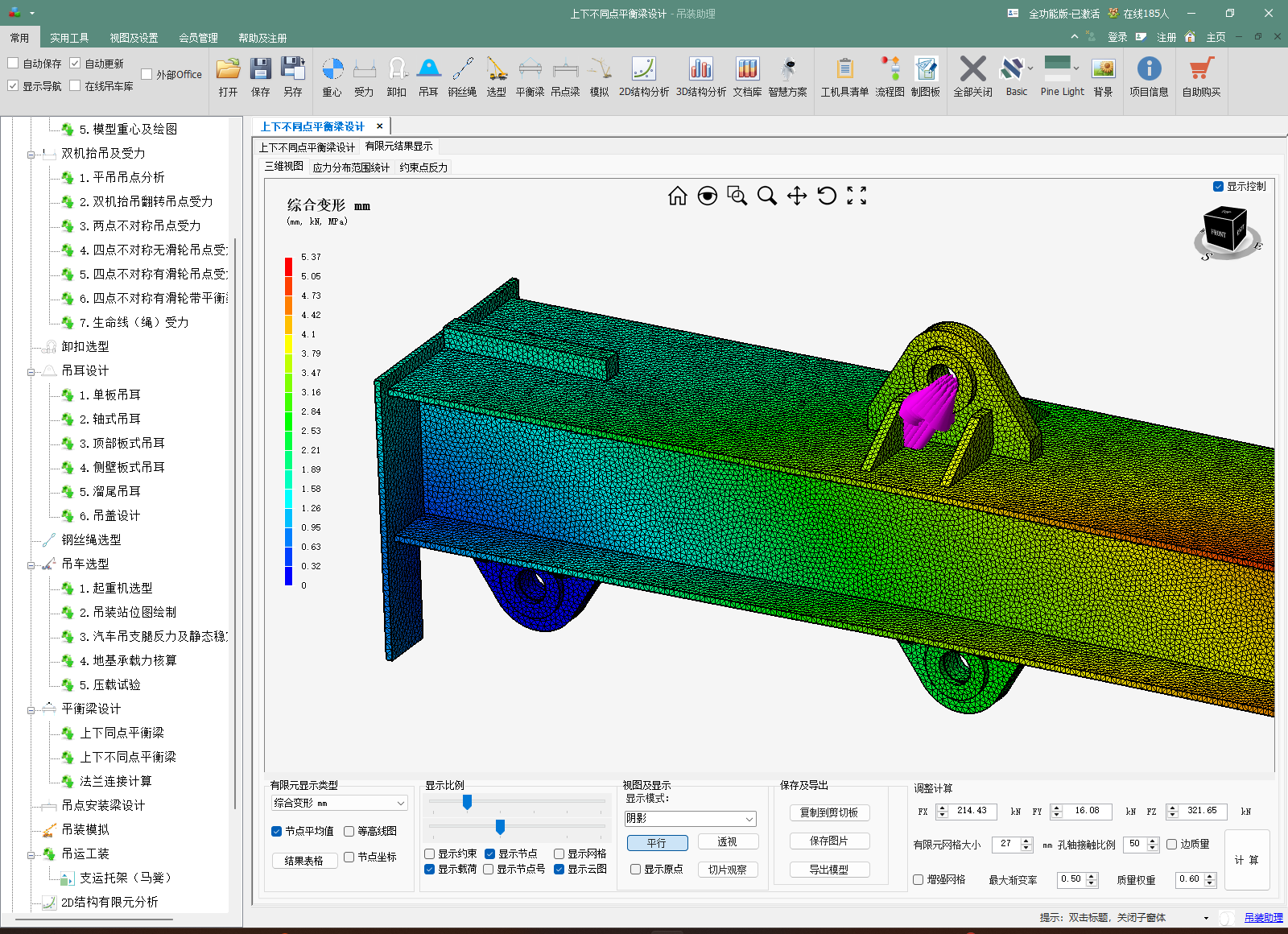

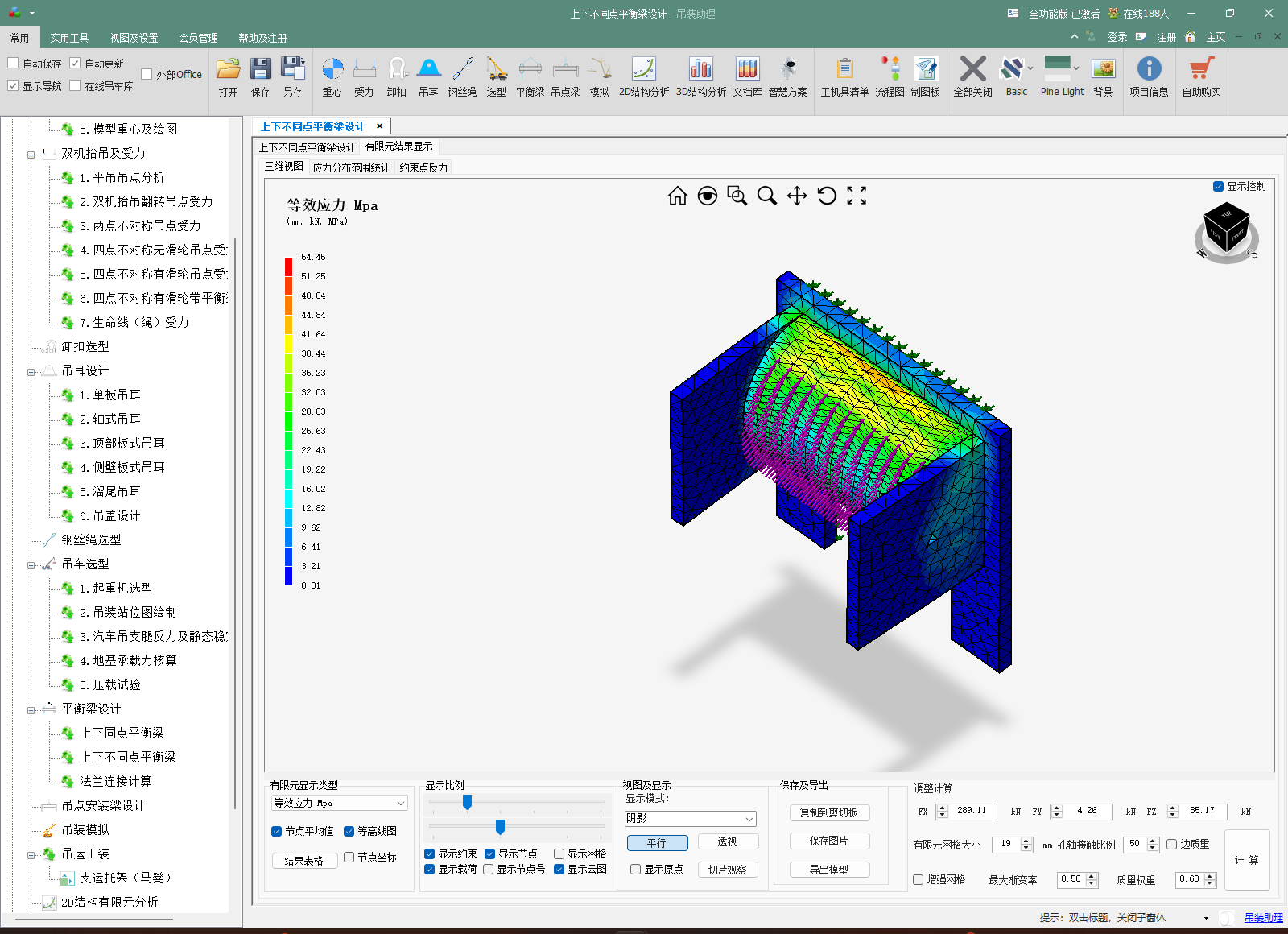

- 有限元分析：自动建模、划分网格，完成受力分析并展示结果；
- 保存/打开：保存全参数工程文件，便于复查、修改与复用。
三、关键参数解释与介绍
|------|----------|------------------------------|
| 参数类别 | 关键参数 | 含义与设置要点 |
| 荷载工况 | 吊物重量 P | 总设计荷载，需包含设备自重、平衡梁下部吊具重量等全部荷载 |
| | 动载系数 k1 | 起升冲击系数，默认1.10，重载/快速吊装可适当提高 |
| | 不均载系数 k2 | 多吊点荷载分配不均系数，默认1.20 |
| | 绳角 e1/e2 | 上部/下部吊索与垂直方向夹角，直接决定梁轴向压力大小 |
| 主梁参数 | 截面形式 | 压弯构件优先选H型钢/箱型截面，轻载可选圆管截面 |
| | 计算长度系数 | 两端铰接取1.0，两端固定取0.5，反映端部约束强弱 |
| 吊耳参数 | 吊耳板厚 δ | 吊耳承载力核心控制尺寸，直接影响受力安全性 |
| | 销孔直径 d | 需与卸扣销轴匹配，预留1-5mm合理间隙 |
| 连接相关 | 卸扣型号/强度 | 选择强度后，软件自动匹配推荐值，必须与销孔直径一一对应 |
| 材质参数 | 主梁/吊耳材质 | 决定许用应力值，重载工况优先选用Q355及以上材质 |
四、设计要点与操作技巧
4.1 设计核心要点
- 核心区分上下绳角：本模块核心功能，必须按实际吊装方案精准输入上、下吊索绳角，二者轴向力计算逻辑不同，直接影响验算结果；
- 截面选型适配工况：小跨度轻载用圆管，大跨度重载用H型钢/箱型截面，兼顾受力与经济性；
- 严控长细比指标：受压平衡梁长细比为关键控制项，超限优先增大截面回转半径，而非单纯增加板厚；
- 吊耳连接可靠性 ：重载工况优先选用对接熔透焊，保证焊缝与母材等强。
4.2 操作技巧与建议
- 善用自动设计功能：手动调整前，先点击「自动设计」生成初始截面，再精细化优化，提升效率；
- 批量同步吊耳参数：上下吊耳设计一致时，勾选「上下同厚，同宽」，一键同步参数；
- 重点关注组合应力：平衡梁为压弯/拉弯构件，需重点核查稳定应力、毛截面屈服应力等组合指标；
- 3D模型辅助验证：高危/大型吊装工程，导出3D模型进行吊装路径模拟、干涉检查。
五、常见问题处理
问题1：验算显示「整体稳定应力」超限
解决方案：
- 设置合理的主梁参数中计算长度系数；
- 更换抗扭性能更好的截面（如箱型截面）；
问题2：吊耳「孔壁抗拉应力」不满足，挤压应力满足
解决方案 ：无需增加吊耳板厚，优先增加吊耳板宽度B 或增大孔壁厚度a（减小销孔与板边距离）。
问题3：快速查找标准截面
解决方案：点击截面规格右侧「搜索」按钮，打开截面管理工具，支持按类型、尺寸筛选排序，可预览截面形状与参数。
六、注意事项
- 本文档基于吊装助理V1.4.0版本编制，软件界面、功能以实际版本为准；
- 自定义截面设计时，需保证截面面积、惯性矩等参数计算准确，避免验算结果失真；
- 成果输出后，必须核对计算书、施工图、3D模型关键尺寸（吊耳孔位置、梁长等）一致性，杜绝加工错误；
- 核电站大件、超高超大件等高危吊装工程，设计完成后需组织专家论证，严格执行国家现行规范；
- 所有验算结果仅作为设计参考，实际施工需结合现场工况复核调整。
