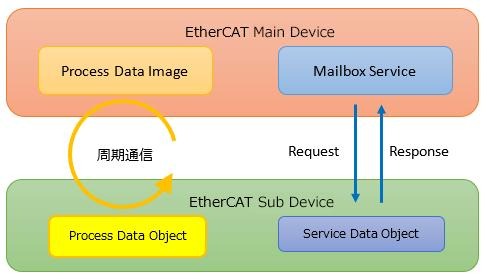

VoE、FoE、EoE、CoE 是 EtherCAT 协议中四种核心的邮箱（Mailbox）通信协议，用于处理非实时、非周期性的数据交互（如配置、文件、以太网数据、自定义数据），与周期性的过程数据（PDO）互补。
1. CoE (CANopen over EtherCAT) ------ 标准设备行规
全称 ：CANopen over EtherCAT核心定位 ：EtherCAT 最通用、最标准的应用层协议，将成熟的 CANopen 协议移植到 EtherCAT 上
核心功能：
- 对象字典 (Object Dictionary) ：设备所有参数、状态、功能的结构化数据库，采用 索引 (Index) + 子索引 (Sub-index) 寻址。
- SDO (Service Data Object) ：非周期、点对点通信，用于参数配置、诊断、程序下载。
- PDO (Process Data Object) ：周期、广播通信，用于实时控制数据（如位置、速度、电流）。
- NMT (Network Management)：网络管理，控制设备状态（启动、停止、复位）。
- EMCY (Emergency)：紧急事件上报。
应用场景：
- 通用 I/O、伺服驱动（遵循 CiA402 标准）、传感器、控制器
- 优势：标准化程度高，设备互操作性强，生态最完善
2. FoE (File Access over EtherCAT) ------ 文件传输
全称 ：File Access over EtherCAT核心定位 ：EtherCAT 的专用文件传输协议 ，类似 TFTP，但直接运行在数据链路层，无需 TCP/IP。
核心功能：
- 文件读写：主站 ↔ 从站的文件上传 / 下载。
- 分块传输：文件拆分为固定大小数据块（通常 512 字节）传输。
- 无 IP 依赖：直接封装在 EtherCAT 邮箱报文中。
- 可靠校验：传输完成后自动校验完整性。
应用场景：
- 远程固件升级（最主要用途）
- 配置文件（XML/INI）备份与恢复
- 日志文件上传
- 优势：实现简单、资源占用少，适合 Bootloader 环境
3. EoE (Ethernet over EtherCAT) ------ 以太网隧道
全称 ：Ethernet over EtherCAT核心定位 ：在 EtherCAT 网络中透明传输标准以太网帧（TCP/IP、UDP/IP）的隧道协议。
核心功能：
- 虚拟交换机：主站模拟虚拟以太网交换机，从站作为端口。
- 帧封装 / 解封装：将标准以太网帧（不含前导码 / FCS）分段装入 EtherCAT 邮箱。
- 协议透明：EtherCAT 实时性不受影响，同时承载 IT 数据。
- 从站需 TCP/IP 栈：如 lwIP，用于解析隧道内的 IP 包。
应用场景：
- 设备内置 Web 服务器 、VNC 远程调试
- 连接标准以太网设备（相机、扫码枪）到 EtherCAT 网络
- 现场设备与上位机的 TCP/IP 通信（如 Modbus TCP）
- 优势：一网多用，减少布线，打通 OT 与 IT 网络
4. VoE (Vendor-specific over EtherCAT) ------ 厂商自定义
全称 ：Vendor-specific over EtherCAT核心定位 ：完全开放、无标准 的协议通道，供设备厂商实现私有、专用功能。
核心功能：
- 自定义数据格式：厂商自由定义报文头、数据结构、命令集。
- 邮箱通信：基于标准 EtherCAT 邮箱通道，不影响实时过程数据。
- 无互操作性：通常仅主站与特定从站配套使用。
应用场景：
- 设备专有调试命令、高级诊断
- 特殊传感器 / 执行器的非标数据交互
- 厂商私有协议的快速适配
- 优势：极致灵活，满足特殊需求，开发周期短
四大协议对比总表
| 特性 | CoE | FoE | EoE | VoE |
|---|---|---|---|---|
| 全称 | CANopen over EtherCAT | File Access over EtherCAT | Ethernet over EtherCAT | Vendor-specific over EtherCAT |
| 标准化 | 高 (CANopen/CiA) | 高 (ETG 标准) | 高 (ETG 标准) | 无 (厂商私有) |
| 数据类型 | 参数、控制、诊断 | 文件 (固件 / 配置) | 标准以太网帧 (TCP/IP) | 任意自定义数据 |
| 通信模型 | SDO (请求 / 响应) | 客户端 / 服务器 (类 TFTP) | 隧道 / 虚拟交换机 | 厂商自定义 |
| 典型用途 | 通用设备、伺服控制 | 固件升级 | Web / 网口设备调试 | 私有功能、专用设备 |
| 互操作性 | 最强 | 强 | 强 | 无 (仅自家设备) |
| 资源需求 | 中 - 高 (对象字典) | 低 (极简) | 高 (需 TCP/IP 栈) | 低 - 中 (自定义) |
总结
- CoE 是标准之选，用于通用自动化设备的参数与控制。
- FoE 是升级专用，负责固件与文件的可靠传输。
- EoE 是网络桥接，让 EtherCAT 兼容传统以太网应用。
- VoE 是灵活扩展，满足厂商的特殊定制需求
