电压比较器
电压比较器的作用是比较两个电压的大小, 以决定输出是高电平或低电平, 电压比较器是信号处理和波形产生电路中常用的基本单元电路, 电压比较器中的运放通常为开环或正反馈状态, 输出只有高、低两种电平, 因此集成运放工作在非线性区.
电压比较器按传输特性可分为:
- 简单电压比较器;
- 迟滞电压比较器;
- 窗口电压比较器.
串联型电压比较器

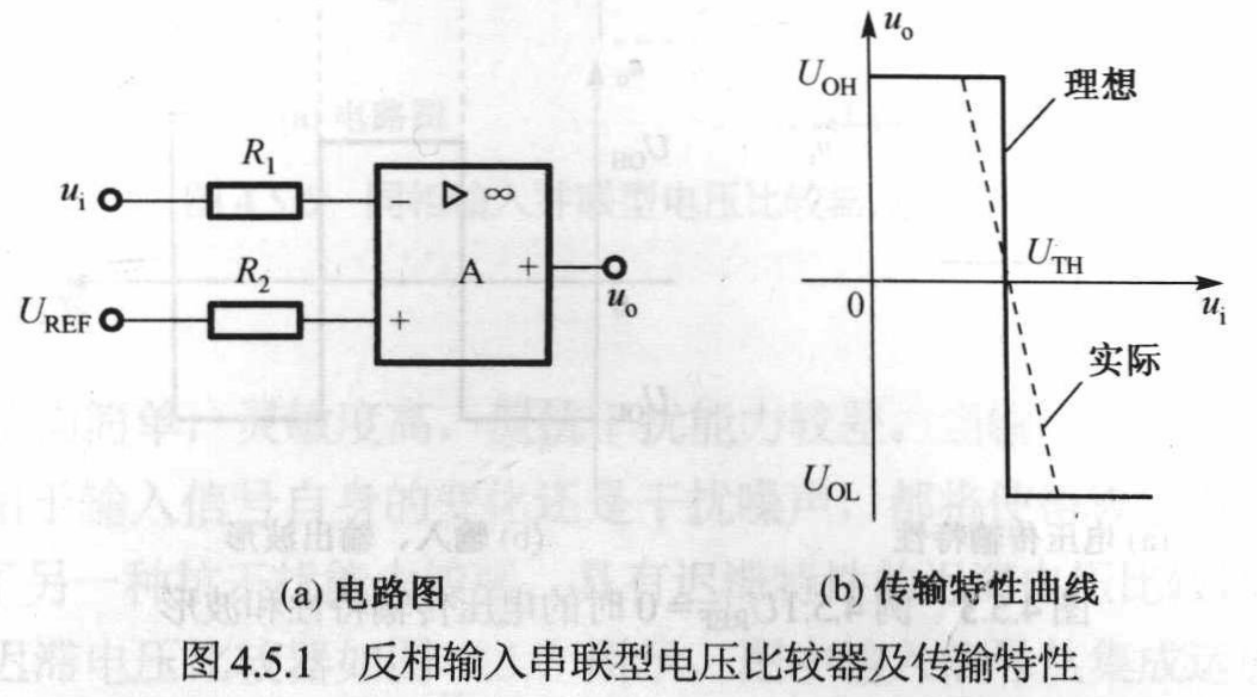

反相输入串联型电压比较器

- 输入信号u−iu-iu−i接集成运放的反相输入端;
- 参考电压UREFU_{REF}UREF接同相输入端;
- 将uiu_iui与UREFU_{REF}UREF从不同输入端输入的比较器称为串联型电压比较器, 具有输入电阻无穷大的特点.
输入输出特性:
- 当输入电压uiu_iui小于参考电压时, 输出电压为高电平UOHU_{OH}UOH;
- 当输入电压uIu_IuI大于参考电压时, 输出电压为低电平UOLU_{OL}UOL;
- 把输出电压从一个电平跳变到另一个电平时所对应的输入电压值称为阈值电压或门限电压, 记作UTHU_{TH}UTH.

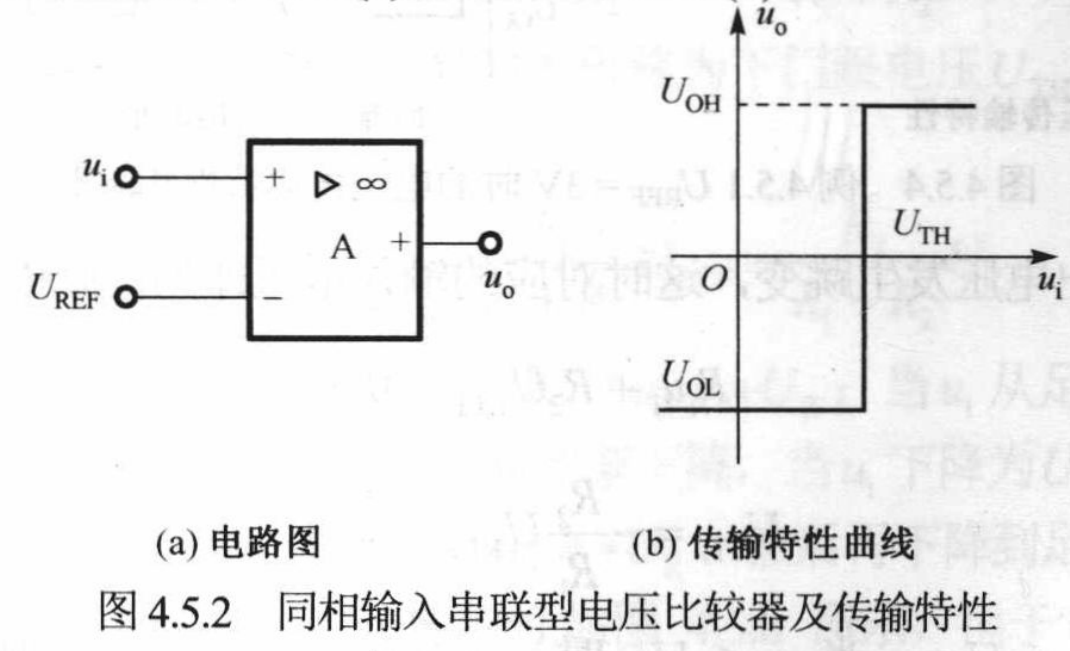

同相输入串联型电压比较器

并联型电压比较器

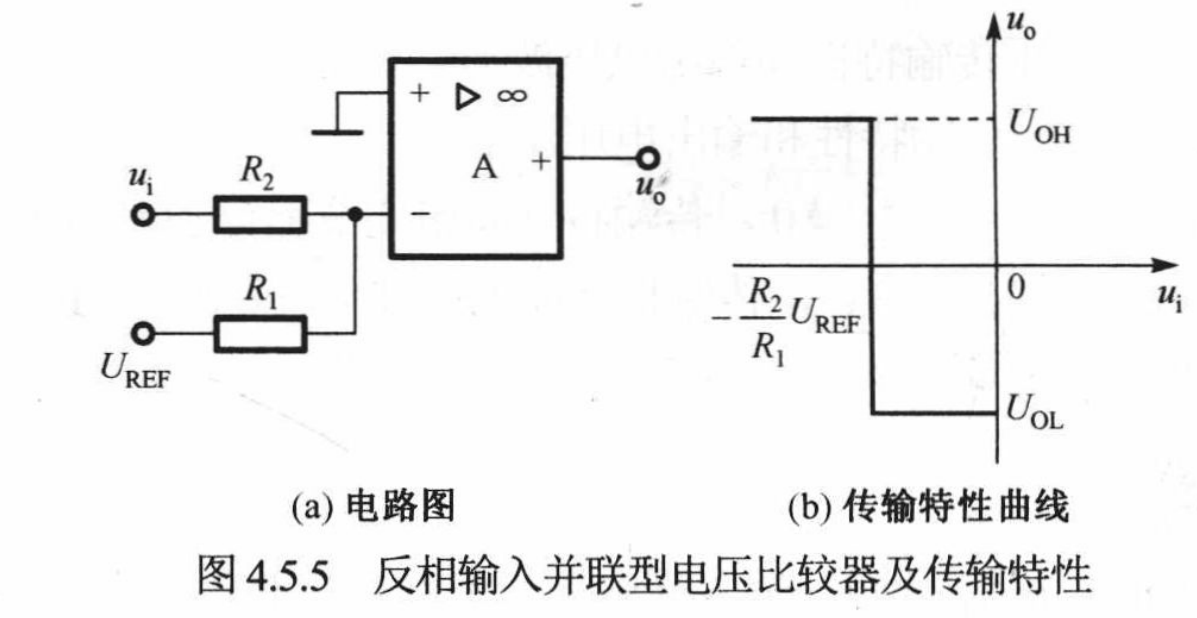

反相输入并联型电压比较器

-
uiu_iui与UREFU_{REF}UREF从统一输入端输入, 都接在反向输入端, 称为反相输入并联型电压比较器
-
利用叠加定理有:
u−=R1R1+R2ui+R2R1+R2UREF u_- = \frac{R_1}{R_1 + R_2}u_i + \frac{R_2}{R_1 + R_2} U_{REF}u−=R1+R2R1ui+R1+R2R2UREF
当u−=u+=0u_- = u_+ = 0u−=u+=0时, 输出电压发生跳变, 此时对应的输入电压即为门限电压UTHU_{TH}UTH
R1ui+R2UREF=0 R_1 u_i + R_2 U_{REF} = 0R1ui+R2UREF=0
可得门限电压
UTH=−R2R1UREF U_{TH} = -\frac{R_2}{R_1} U_{REF}UTH=−R1R2UREF

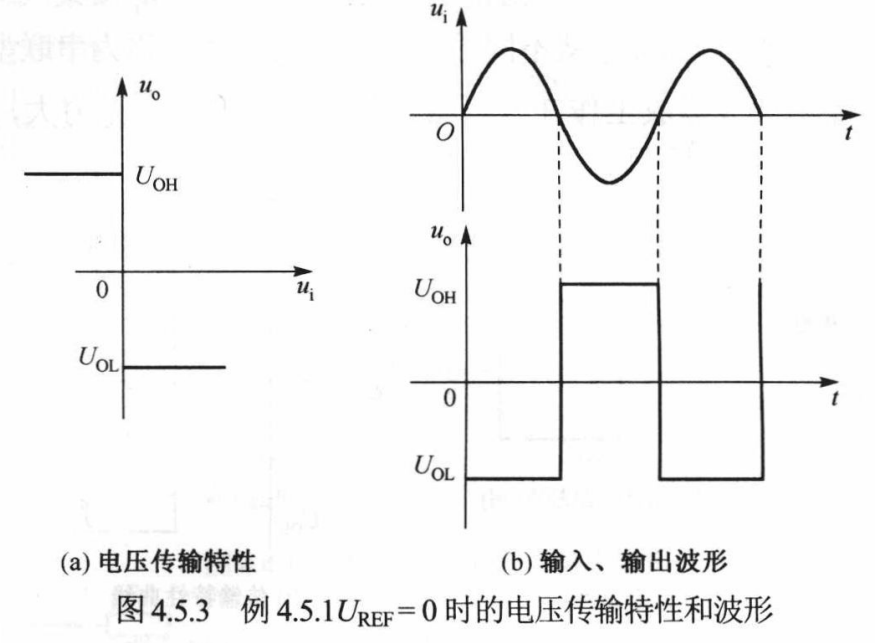

当UREF=0U_{REF} = 0UREF=0时的电压传输特性为

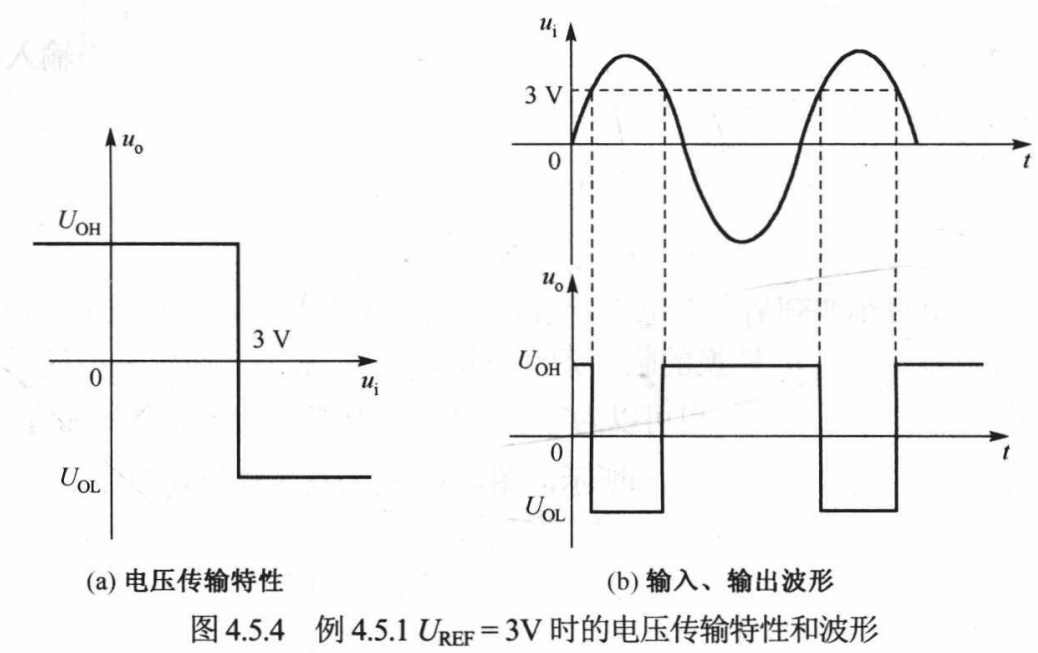

当UREF=3VU_{REF} = 3VUREF=3V时的电压传输特性为

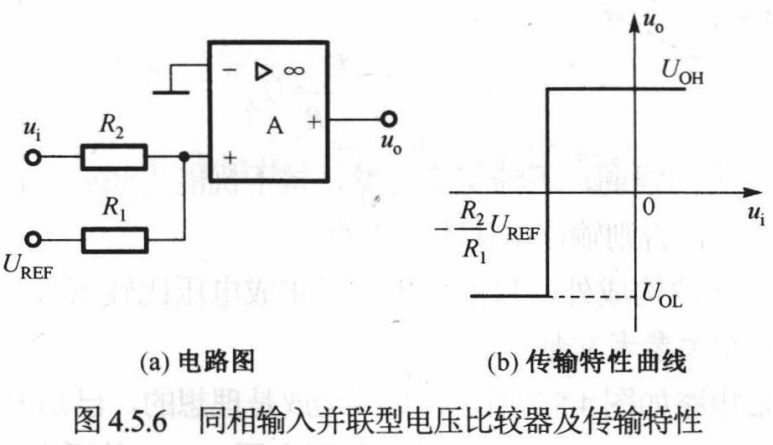

同相输入并联型电压比较器

迟滞电压比较器
简单电压比较器结构简单, 灵敏度高, 但抗干扰能力较差, 当输入电压在门限电压附近上下波动时, 无论这种变换是由于输入信号自身的变化还是干扰噪声, 都将使得输出电压在高、低电平之间反复跳变, 因此提出了另一种抗干扰能力较强, 具有迟滞特性的迟滞电压比较器.

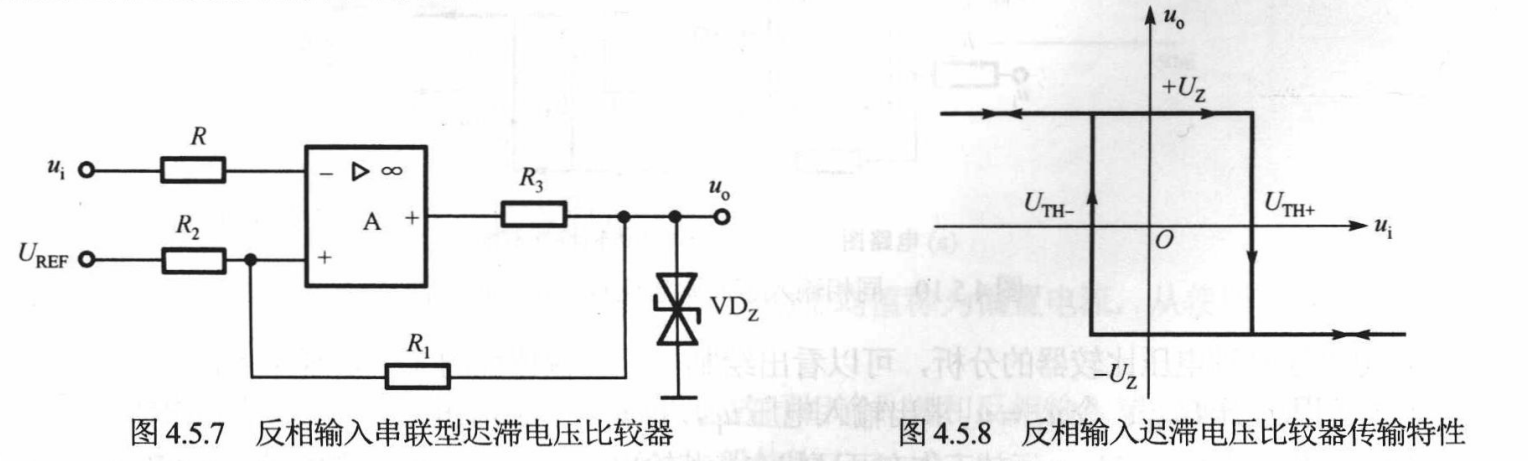

反相输入串联型迟滞电压比较器

- 输入信号从集成运放反相端输入, 输出电压通过R1R_1R1和R2R_2R2接到同相端, 形成正反馈;
- 与参考电压UREFU_{REF}UREF共同决定门限电源UTHU_{TH}UTH;
- 若不加限幅回路, 比较器输出的高、低电平将分别为运放的最高和最低的输出电压, 有时为了与后面电路的电平匹配, 可以在比较器的输出回路加限幅电路;
- 限流电阻R3R_3R3与VDzVD_zVDz组成限幅电路;
- VDzVD_zVDz为双向稳压管, 当运放输出为UOHU_{OH}UOH时, 稳压管输出+Uz+U_z+Uz, 当运放输出为UOLU_{OL}UOL, 稳压管输出−Uz-U_z−Uz, 使输出电压钳制在±UZ\pm U_Z±UZ.
UTHU_{TH}UTH的值随输出电压变化, 输出为高电平时, uo=+Uzu_o = + U_zuo=+Uz, 同相输入端的电压称为上门限电压UTH+U_{TH+}UTH+, 根据叠加原理, 则有:
UTH+=R1R1+R2UREF+R2R1+R2UZ U_{TH+} = \frac{R_1}{R_1 + R_2} U_{REF} + \frac{R_2}{R_1 + R_2} U_ZUTH+=R1+R2R1UREF+R1+R2R2UZ
输出为低电平时, uo=−Uzu_o = -U_zuo=−Uz, 同相输入端的电压称为下门限电压UTH−U_{TH-}UTH−
UTH+=R1R1+R2UREF−R2R1+R2UZ U_{TH+} = \frac{R_1}{R_1 + R_2} U_{REF} - \frac{R_2}{R_1 + R_2} U_ZUTH+=R1+R2R1UREF−R1+R2R2UZ
上下门限电压可以通过调节参考电压UREFU_{REF}UREF来控制, 两门限电压的差值称为迟滞宽度, 用ΔUTH\Delta U_{TH}ΔUTH表示:
ΔUTH=2R2R1+R2Uz \Delta U_{TH} = \frac{2R_2}{R_1 + R_2} U_zΔUTH=R1+R22R2Uz

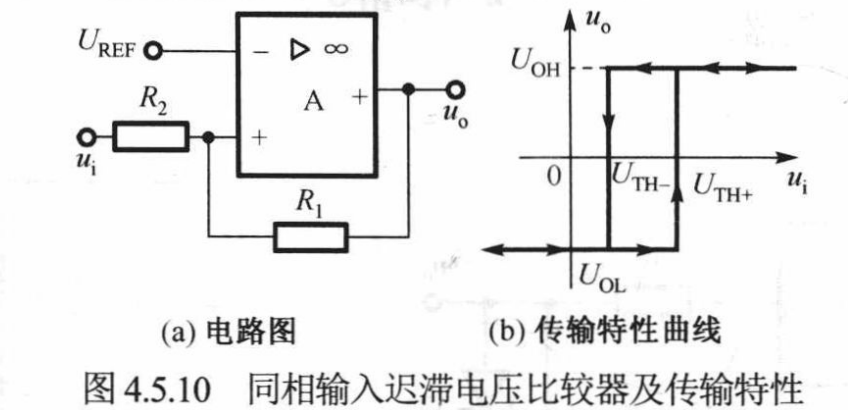

同相输入串联型迟滞电压比较器
