前言
在ArcGIS Pro空间数据处理、专题制图、空间分析全流程中，要素边界范围提取是高频操作。无论是批量生成地块外接矩形、计算要素最小包围圆、规整矢量数据边界，还是制作专题图范围框、统计要素覆盖范围，要素包络矩形转面与最小边界几何都是两大核心工具。很多GIS新手容易混淆二者的功能边界，本文立足原创实操视角，拆解两大工具的核心逻辑、分步操作、参数细节、场景差异与避坑要点，标注截图位置，内容适配新手入门与职场实战，可直接应用于项目实操。
一、要素包络矩形转面：
要素包络矩形转面是ArcGIS Pro中基础、高效的边界提取工具，核心逻辑是为每个输入要素，生成与坐标系XY轴完全平行的最小外接矩形，适配标准化的边界提取需求。
实操步骤与核心参数

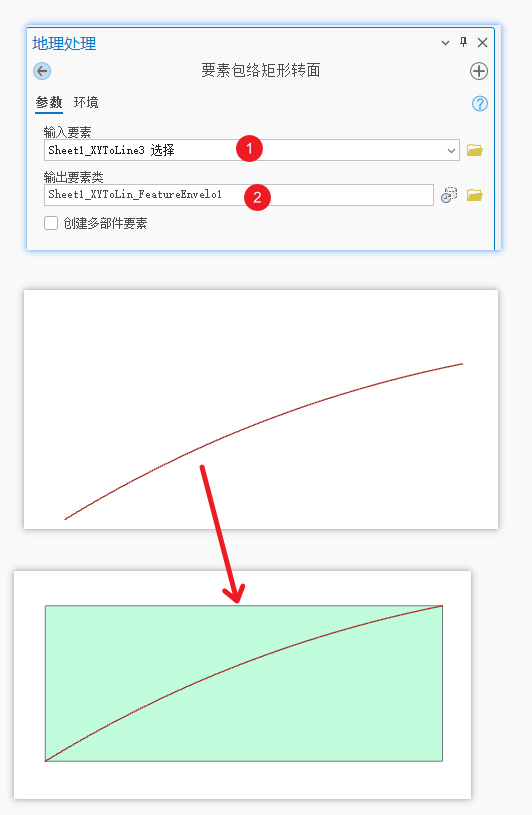

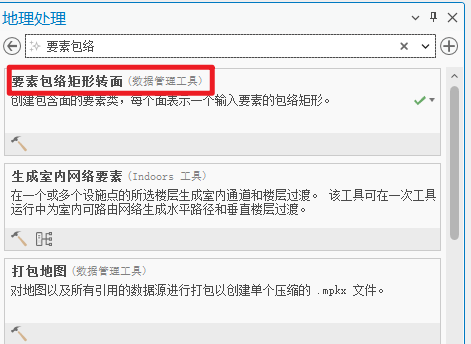

1.打开ArcGIS Pro，点击【分析】→【地理处理】，搜索要素包络矩形转面打开工具面板。
2.输入要素：选择待提取边界的要素，支持点、线、面类型，可批量处理多要素图层。
3.输出要素类：设置结果保存路径。
4.核对参数后点击【运行】，即可一键为每个输入要素生成对应的轴对齐外接矩形面。
该工具的核心适用场景包括：批量生成要素标准外接矩形、快速统计图层数据范围、制作专题图要素范围框、批量裁剪的基础范围框生成、宗地/地块标准化边界规整。
二、最小边界几何：进阶精准边界提取工具
最小边界几何是边界提取的进阶工具，功能全面，核心逻辑是为输入要素生成贴合度最高的最小外接几何，支持矩形、圆、凸包等多种几何类型，不受坐标系轴对齐限制，可适配不规则、倾斜要素的精准边界提取需求，是专业分析与精细化制图的核心工具。
实操步骤与核心参数

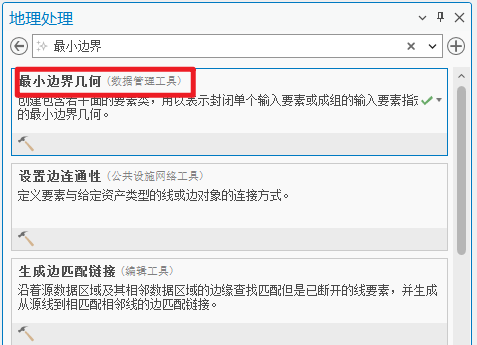

1.在地理处理窗格搜索最小边界几何，打开工具面板。
2.输入要素：选择待提取边界的要素，支持点、线、面数据。
3.输出要素类：设置结果保存路径。

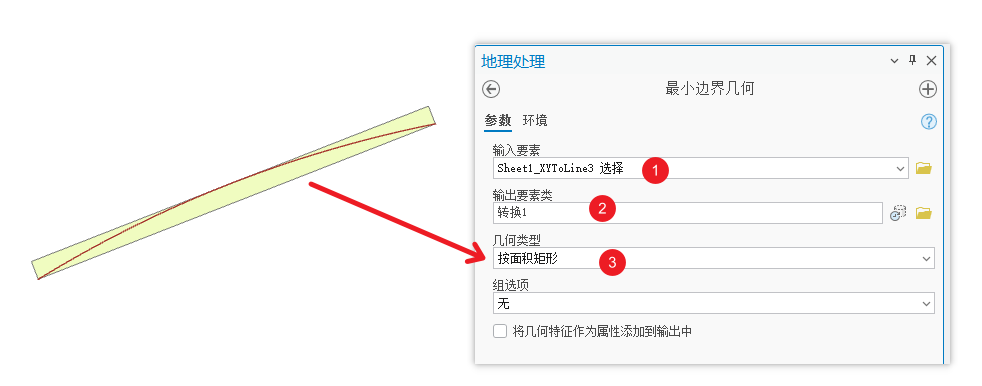

4.几何类型（核心参数）：根据需求选择输出的边界类型，也是该工具区别于包络矩形转面的核心设置，常用类型包括：生成面积最小的任意角度外接矩形，可贴合要素倾斜角度，无冗余区域

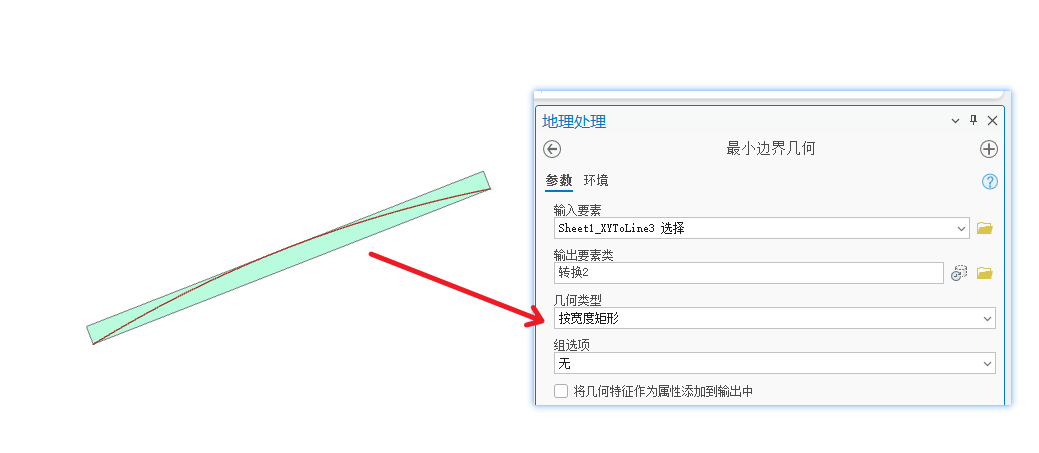

- 宽度：生成宽度最小的外接矩形

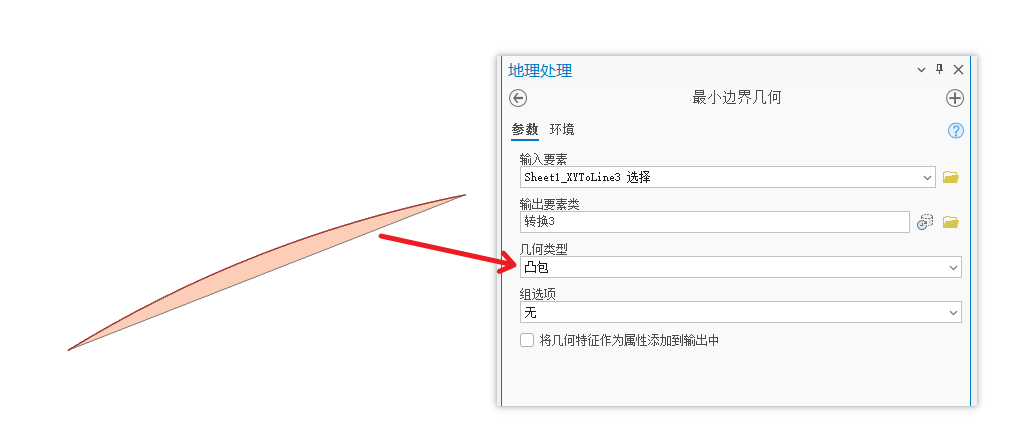

- 凸包：生成要素的凸多边形最小边界

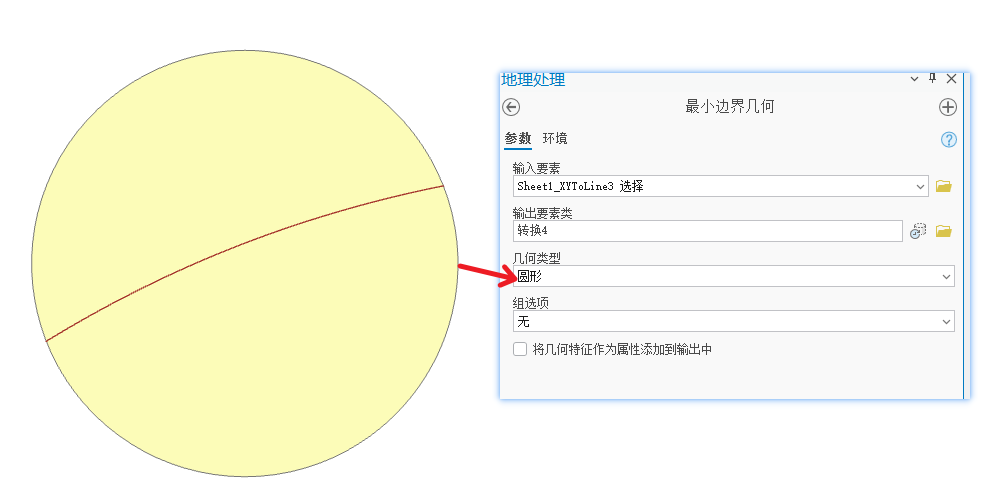

- 圆：生成要素的最小外接圆

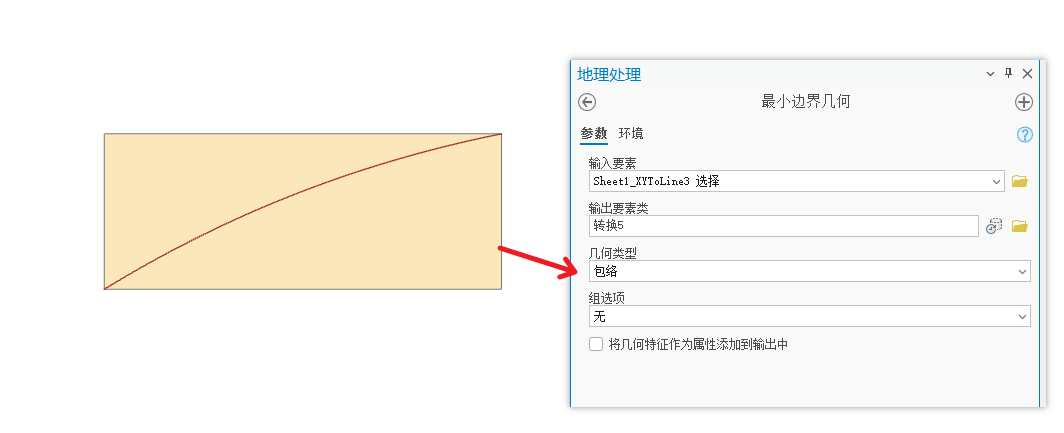

- 包络：与要素包络矩形转面效果完全一致，生成轴对齐矩形
5.核对参数后点击运行，即可生成对应类型的最小边界几何要素。
该工具的核心适用场景包括：倾斜地块/不规则要素的精准最小边界提取、要素最小外接圆计算、凸包边界生成、选址分析的范围划定、精细化专题图的边界制作、林业/国土地块的最优边界统计。
三、两大工具区别
第一，核心功能不同。要素包络矩形转面仅能生成轴对齐的固定外接矩形，功能单一；最小边界几何支持多种几何类型，可生成任意角度矩形、圆、凸包等，适配多场景需求。
第二，边界贴合度不同。要素包络矩形转面生成的是轴对齐固定框，倾斜要素易产生冗余区域；最小边界几何可贴合要素形态生成最小边界，无冗余空间，精准度极高。
第三，核心定位不同。要素包络矩形转面主打快速、标准化、批量边界提取；最小边界几何主打精准、多场景、专业化边界分析。
在实际项目中，二者可搭配形成高效工作流：先用要素包络矩形转面快速批量生成所有要素的基础范围框，完成数据初筛、批量裁剪等标准化操作；再用最小边界几何为不规则、倾斜要素生成精准的最小面积矩形或凸包边界，完成精细化制图与专业空间分析，兼顾效率与精准度。
总结
要素包络矩形转面与最小边界几何，构成了ArcGIS Pro边界提取的黄金搭档。熟练掌握二者的功能差异与实操技巧，能彻底摆脱手动勾绘边界的繁琐，大幅提升GIS数据处理与制图的工作效率。
持续分享ArcGIS、ArcGIS Pro零基础实战教程、GIS数据处理技巧、行业案例与避坑指南。欢迎关注，不错过后续GIS实用干货，一起提升GIS实操能力！
