| RS485/232 | 以太网 |
| 1、Modbus通讯 | 1、S7通讯 |
| 2、PPI通讯 | 2、Profinet通讯 |
| 3、Profibus通讯 | 3、TCP通讯 |
| 4、USS通讯 | 4、ISO ON TCP通讯 |
| 5、自由口通讯 | 5、UDP通讯 |
| 6、MPI通讯 | 6、Modbus TCP通讯 |
| | 7、OPC通讯 |

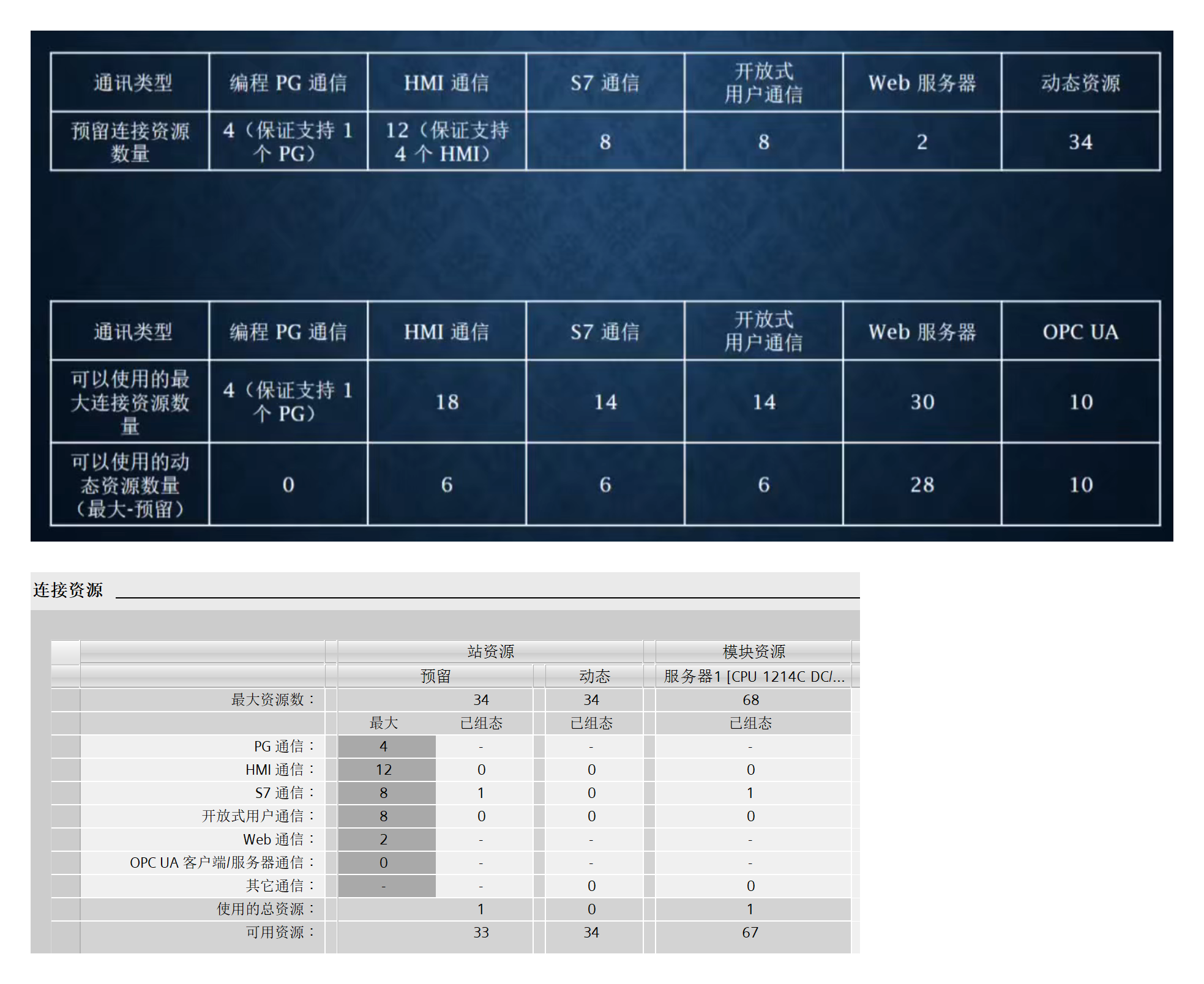

西门子以太网通讯资源-1214C
S7通讯
简介
1、内部通讯协议，只适用于西门子PLC、上位机之间的通讯
2、实现批量数据交换和传输、适用于实时性无严格要求的场合
通讯方式
1、单边通讯方式（C/S架构）-适用1200或者200SMART
2、双边通讯方式（Partner/Partner，伙伴/伙伴）-适用1500
项目实操
前提条件
1、网络畅通

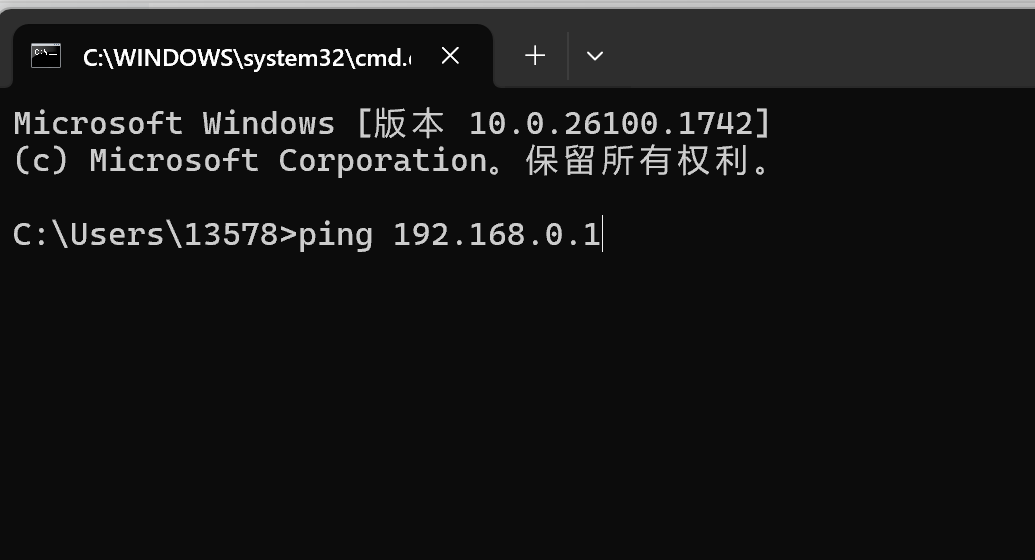

使用网线-一端连接PLC一端连接电脑，通过命令提示符，进行确认

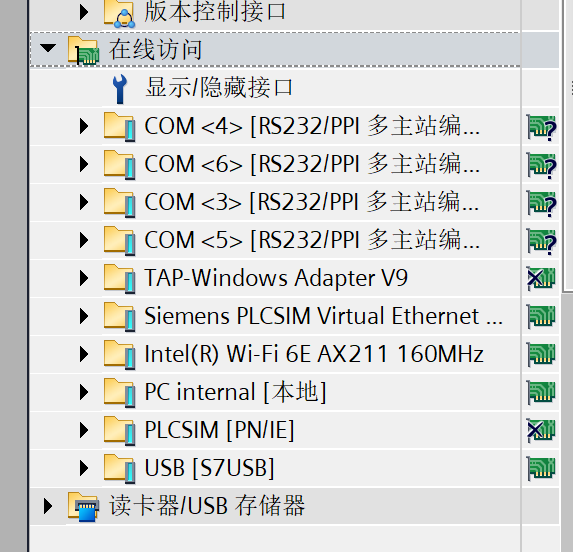

也可以使用西门子自带的在线访问进行搜索，确认是否网络正常

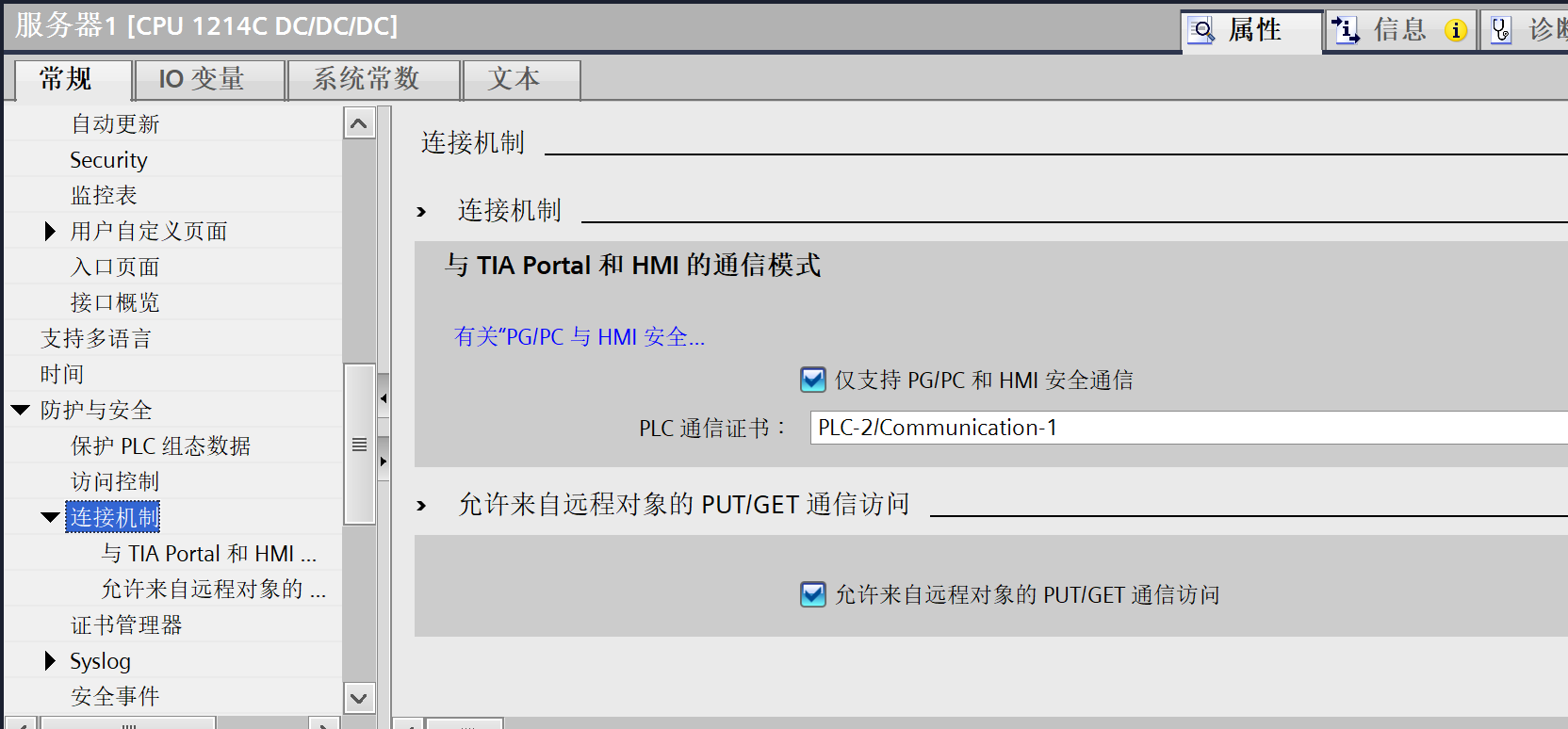

2、PUT/GET访问允许

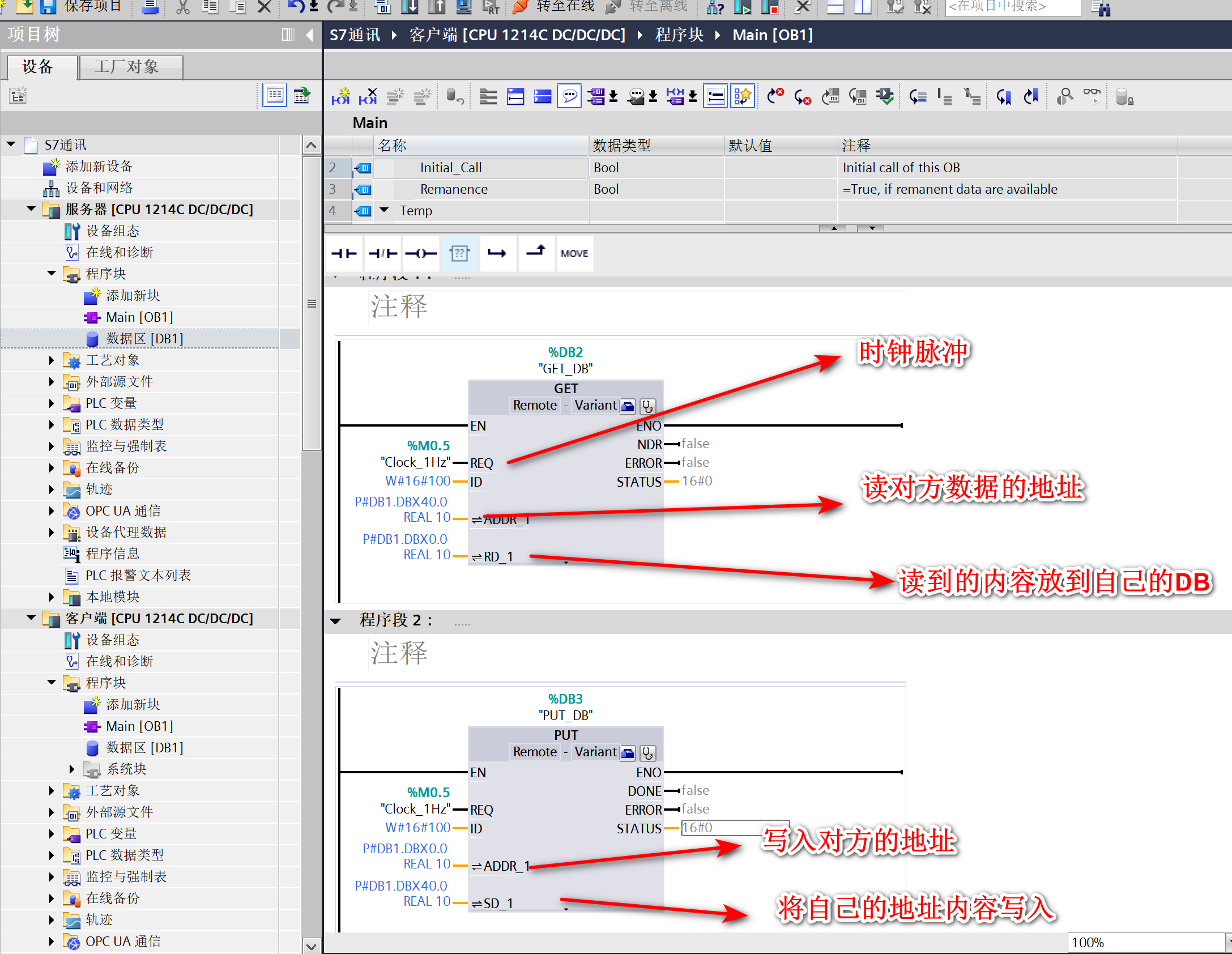

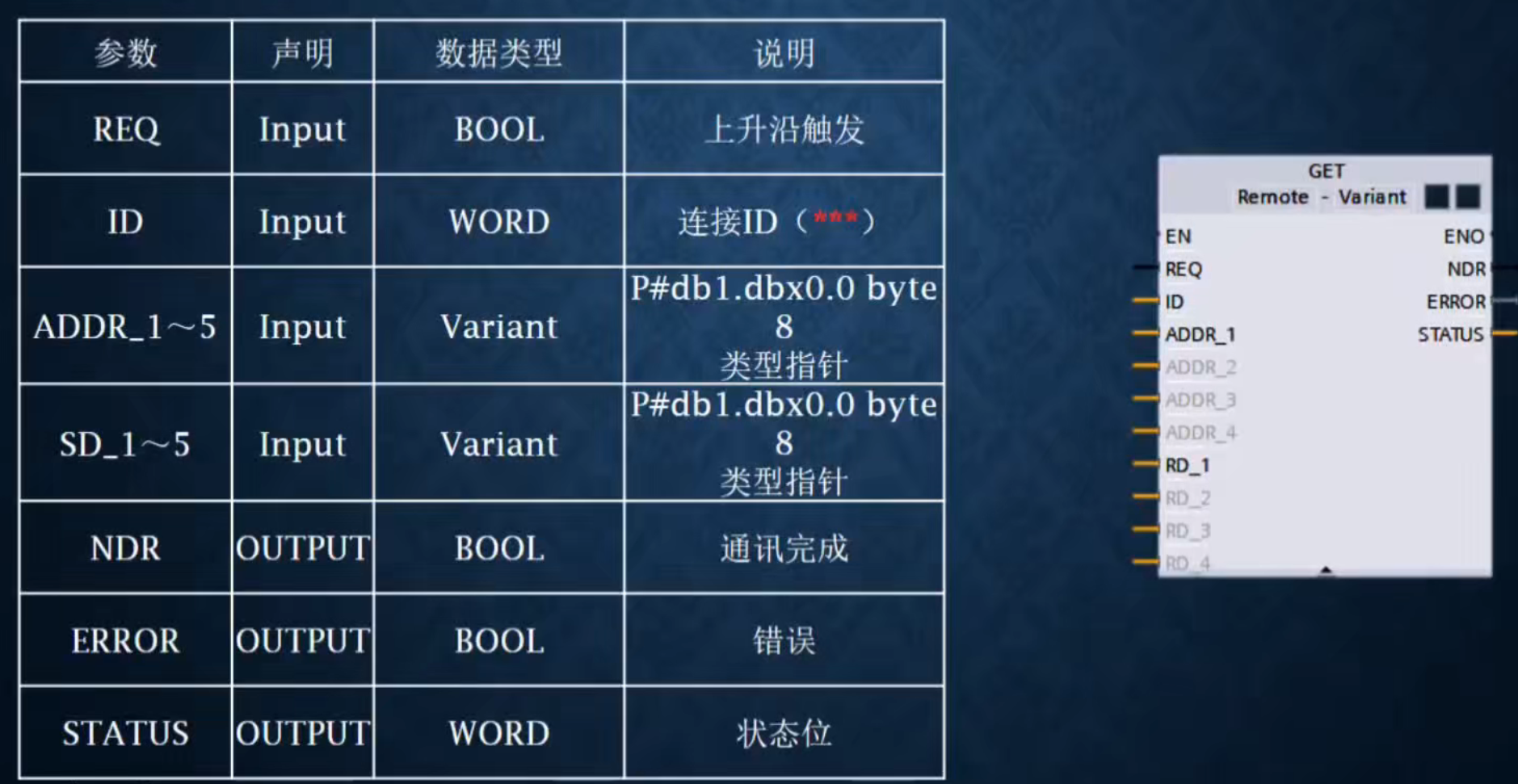

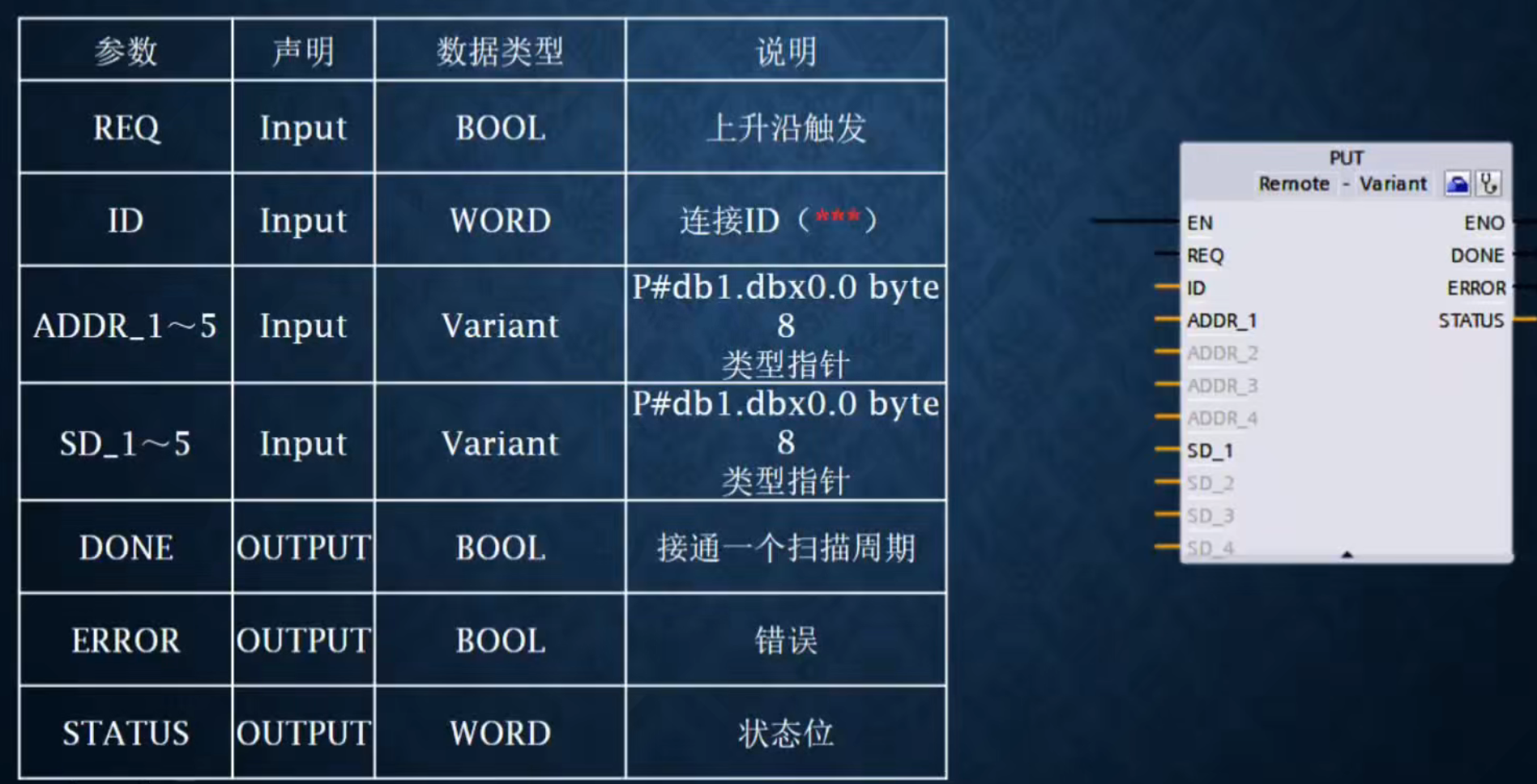

3、指令介绍
同一项目内S7通讯组态

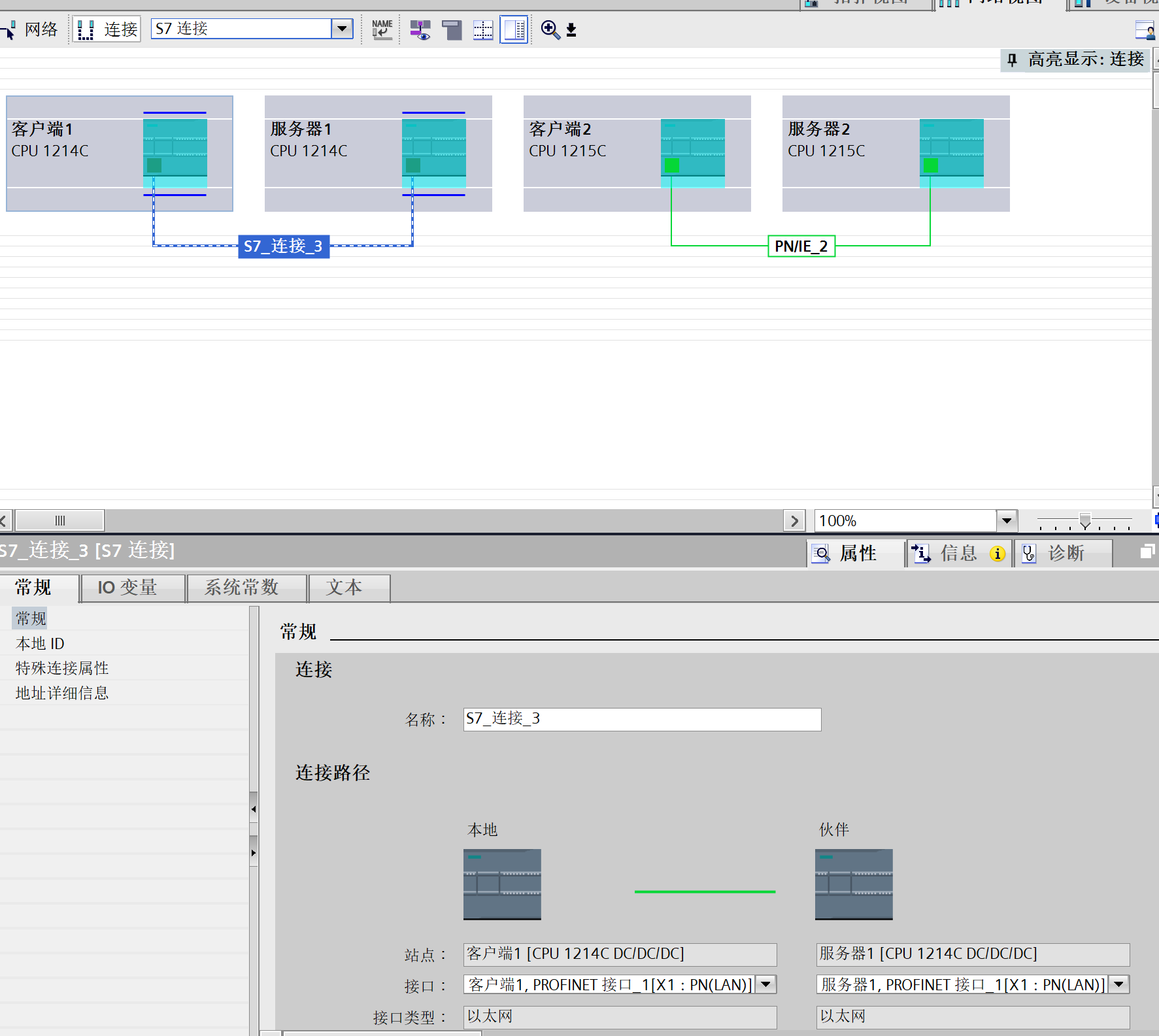

S7连接从左往右拖，左边的就是客户端，右边的就是服务器

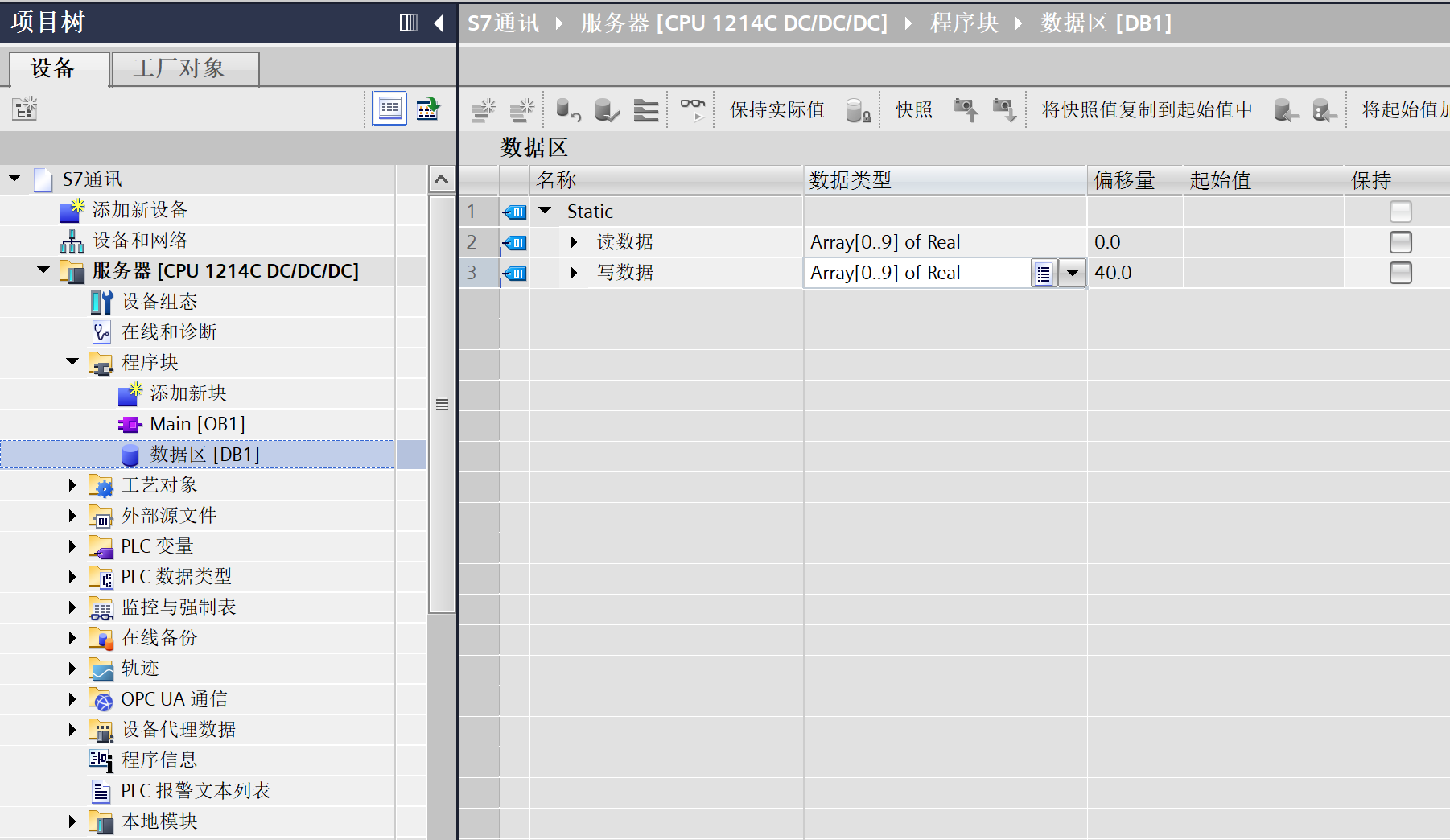

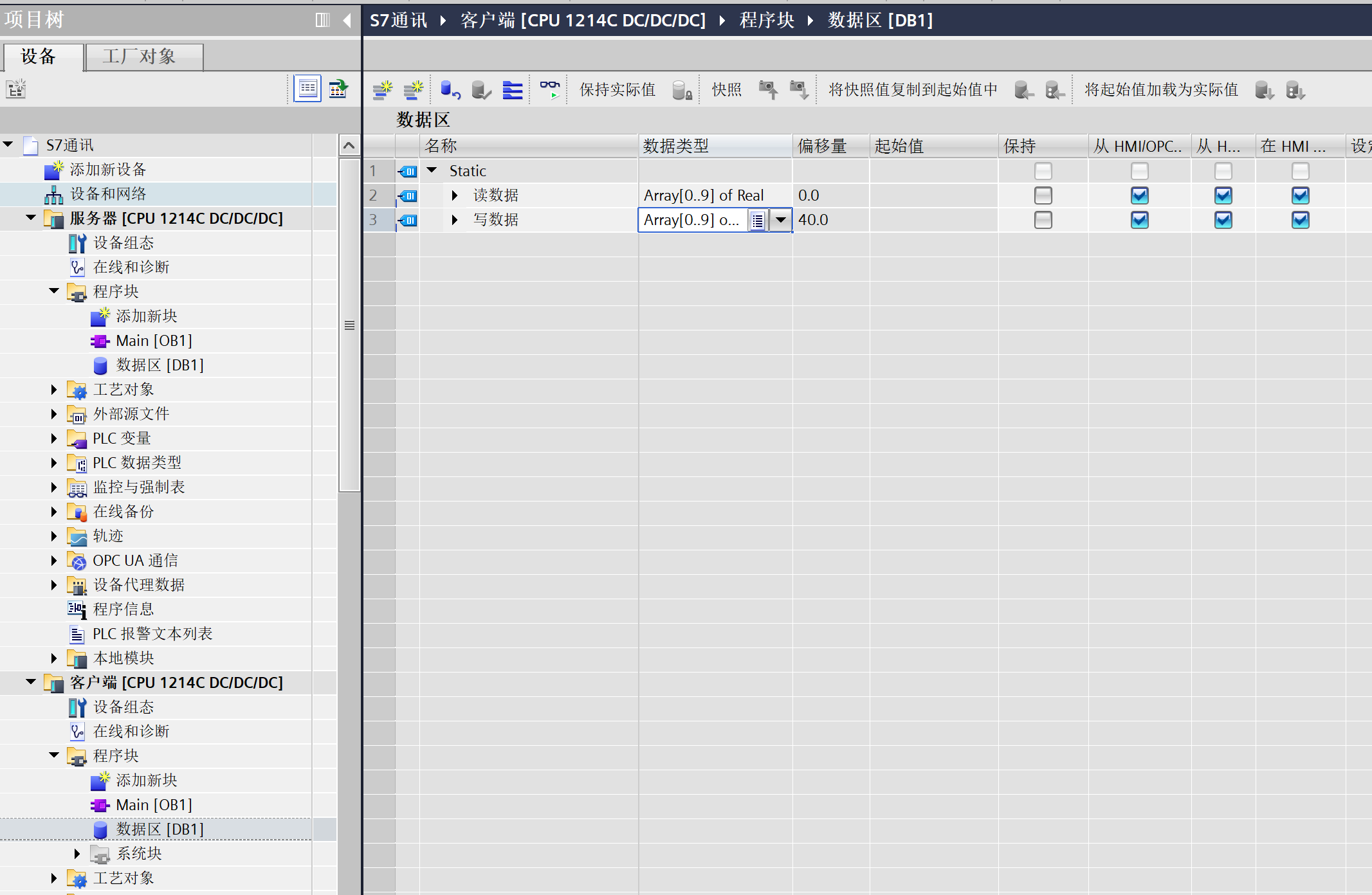

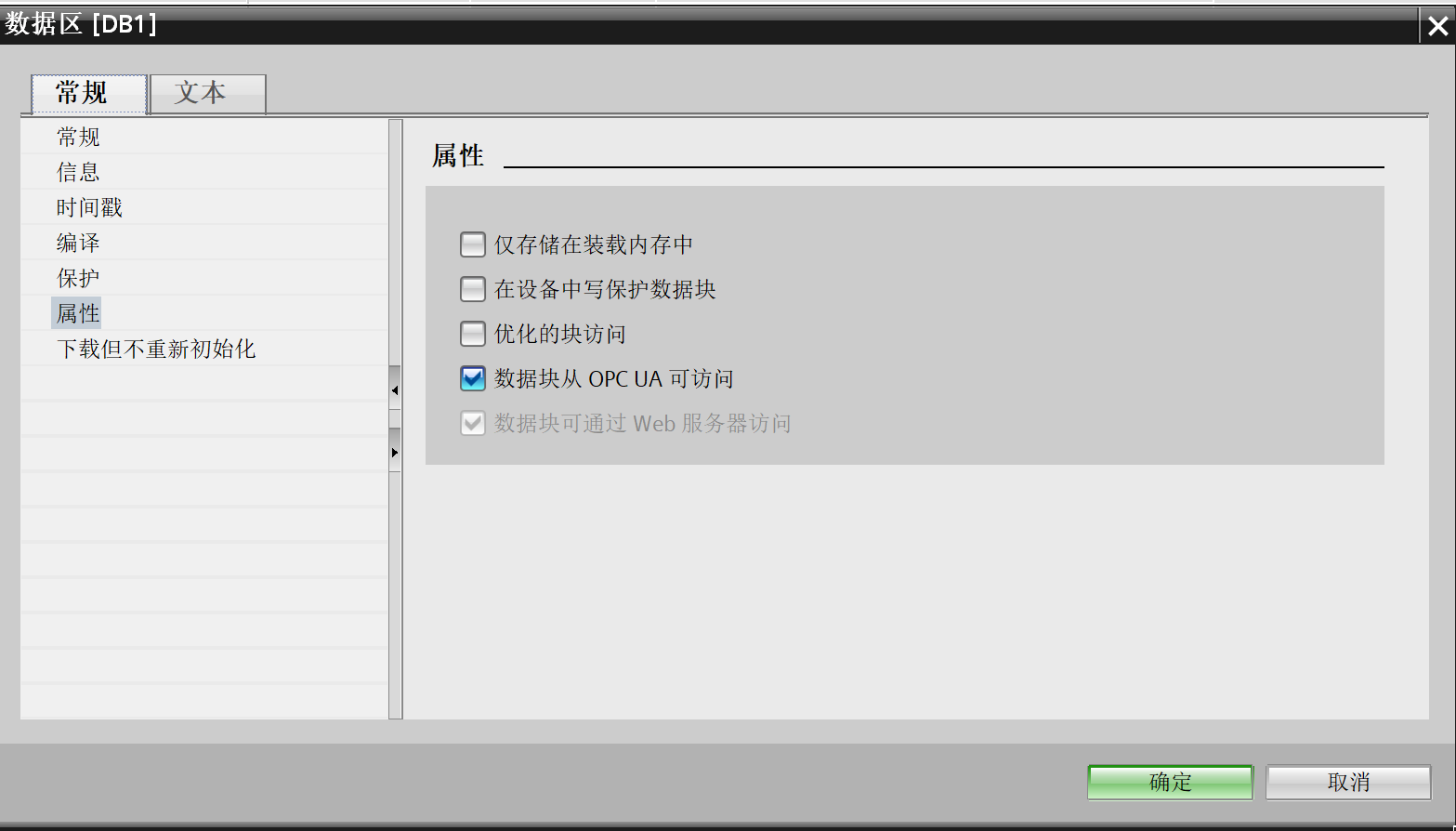

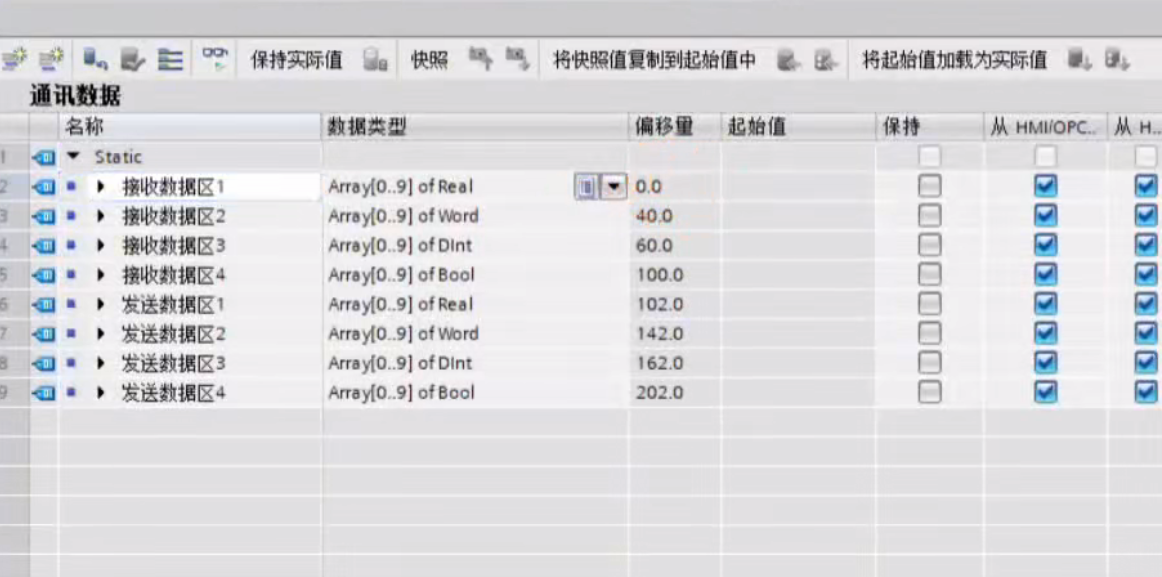

创建数据区，并取消优化的块访问

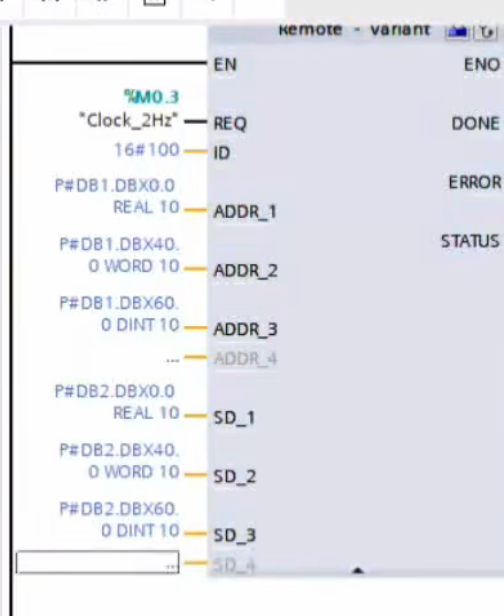

多数据传输方法-需要注意BOOL类型的数据无法通过S7通讯批量传送

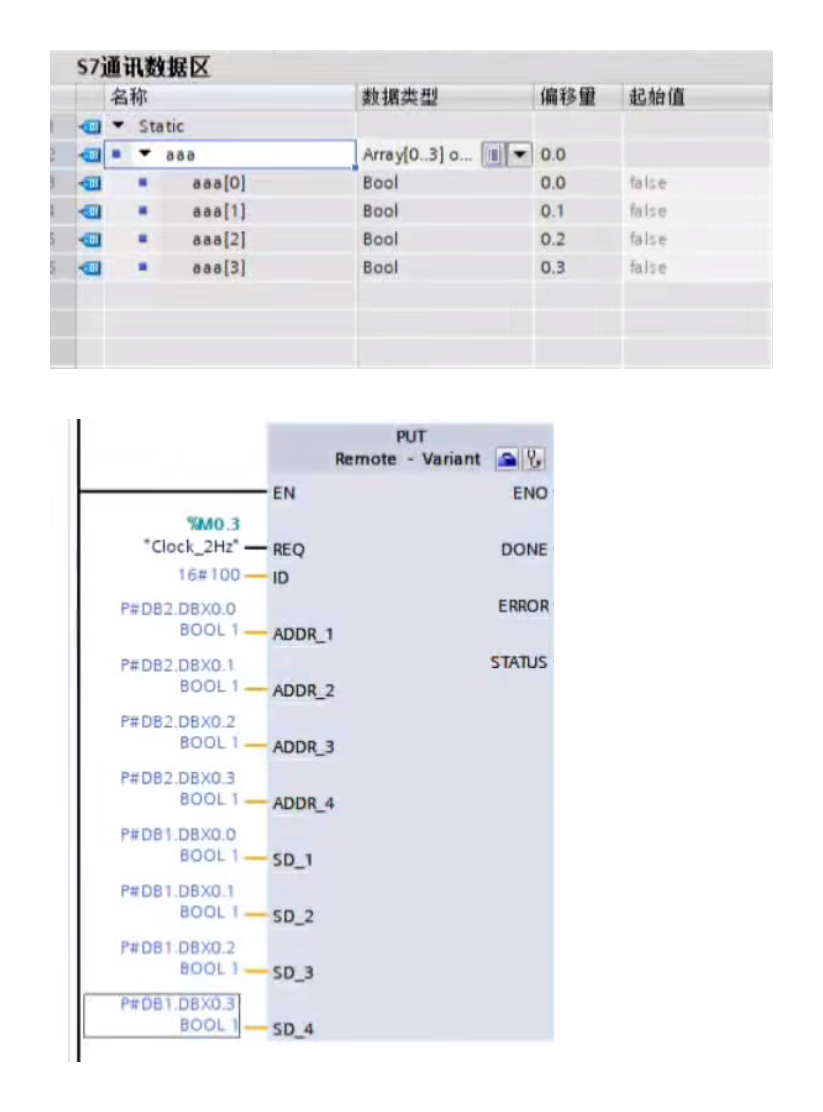

通讯BOOL传输方法-一个一个的传送可以实现-这是方法一

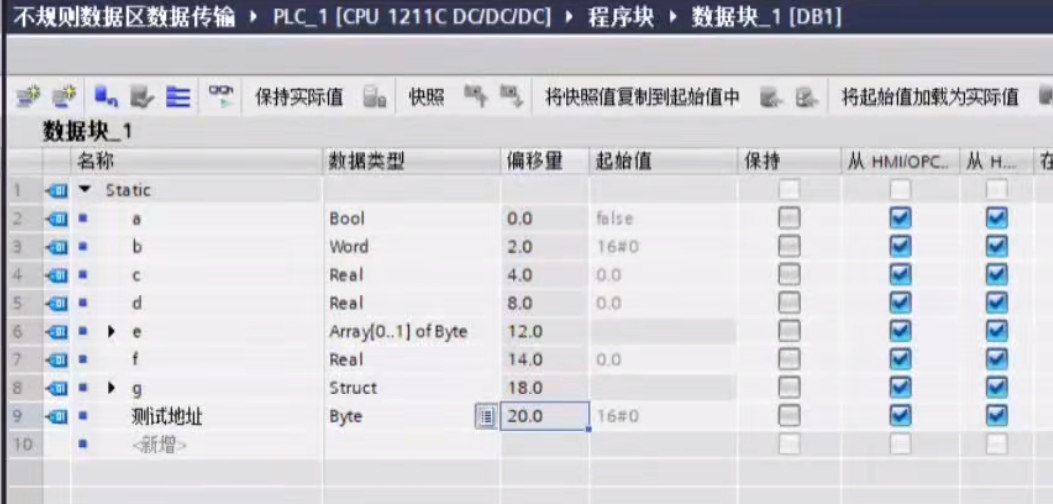

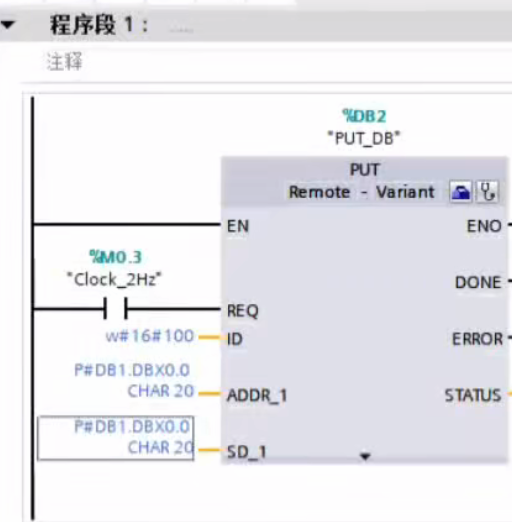

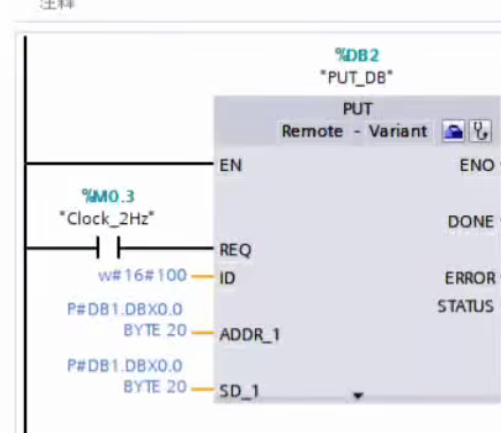

不规则数据区传送方法-一定是客户端和服务器的传送地址一致
使用的是BYTE类型的20个 或者CHAR类型20个
S7通讯PLC既做服务器又做客户机 -不同的就是ID号码不同
不同项目1200的S7通讯

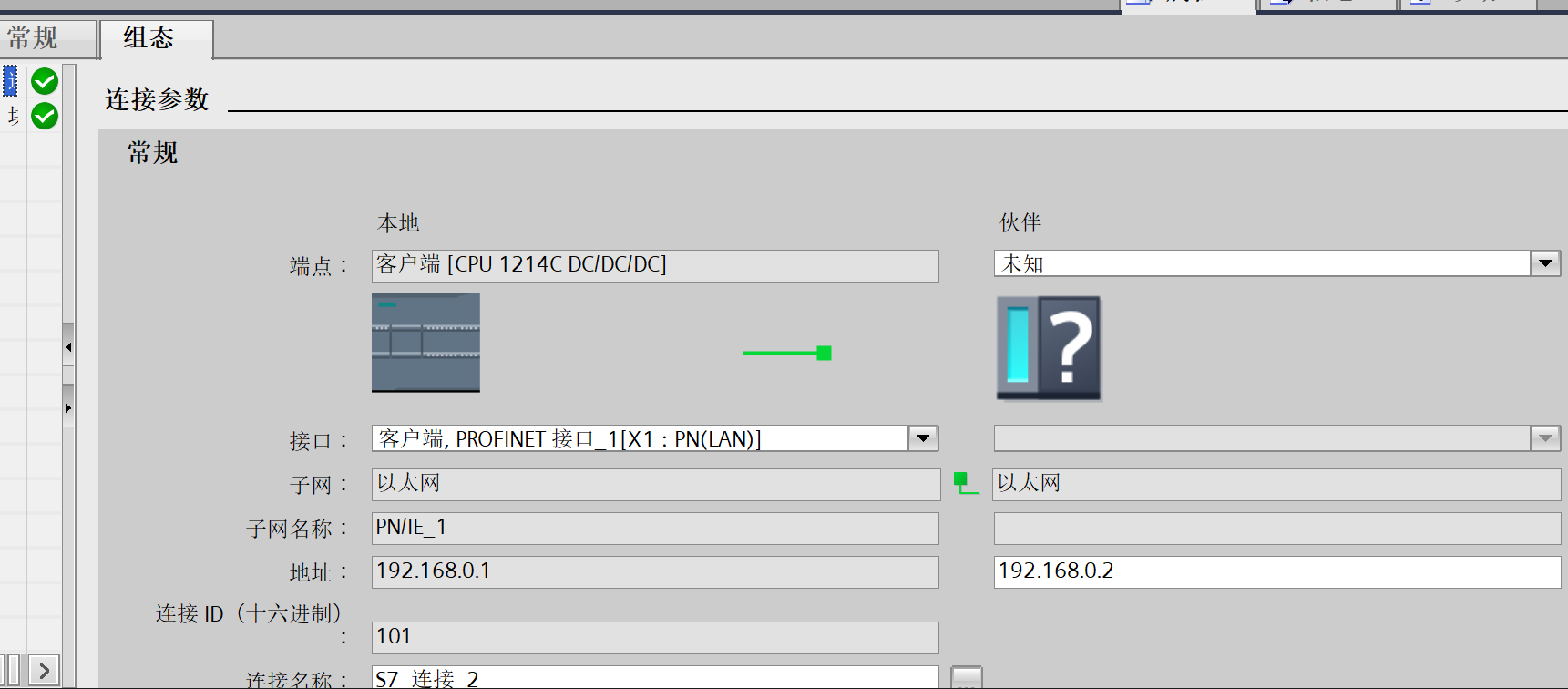

只需要选择未知，填写对方的IP地址
