一分析

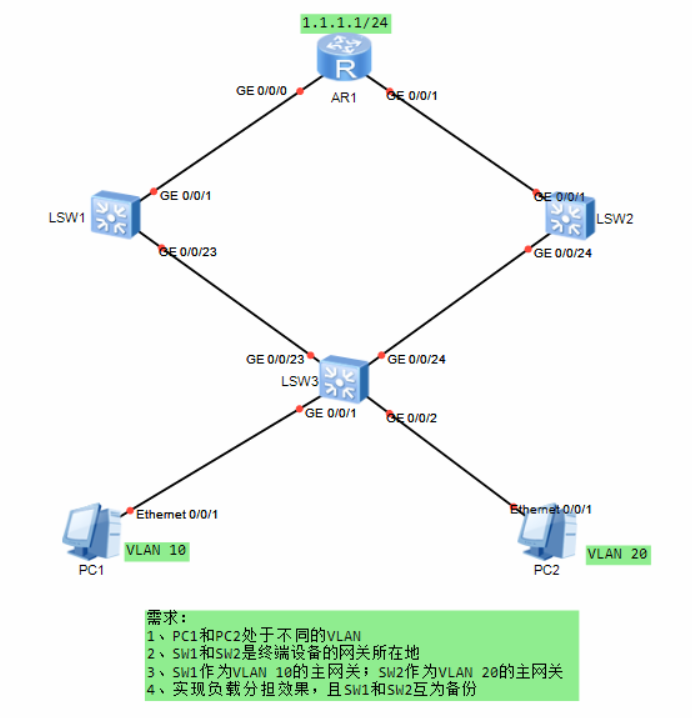

由图要求可以得知，两个PC分别为vlan10和vlan20，同时需要实现负载分担效果且sw1和sw2互为备份则需要使用到VRRP将两个交换机化做一个网关来实现，且使用sw1来作为vlan1的主网关，sw2作为vlan2的主网关
二操作实现
因为两个pc分别属于vlan10和vlan20那么就可以将交换机下的g0/0/1和g0/0/2设置为access接口
interface Ethernet 0/0/1 port link-type access
port default vlan 10
interface Ethernet 0/0/2
port link-type access
port default vlan 20

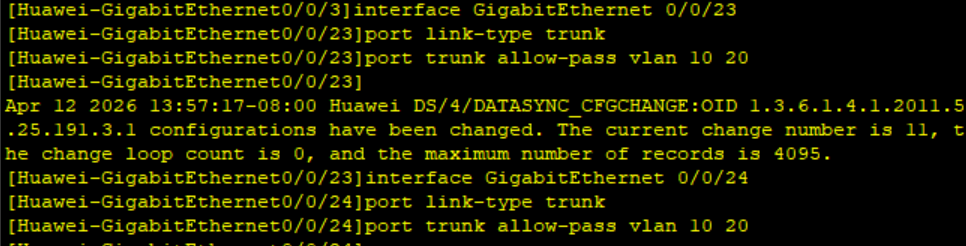

下行的接口配置完成后就需要配置上行接口，因为上行接口需要通行vlan10 和vlan20就需要使用trunk接口
通过上行接口将vlan10 和vlan20传递到LSW1和LSW2
随后配置这两个交换机使其接受
LSW1
下行

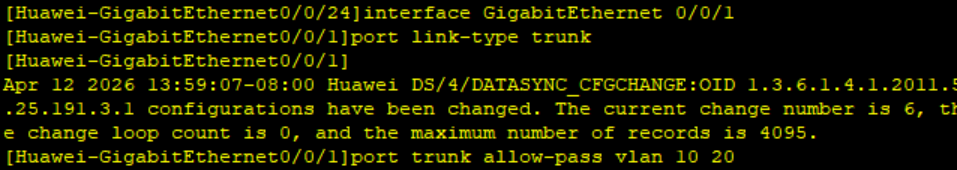

上行
interface Vlanif 10
ip address 192.168.10.253 255.255.255.0
interface Vlanif 20
ip address 192.168.20.253 255.255.255.0
interface Vlanif 100
ip address 10.0.0.1 255.255.255.252
LSW2
下行

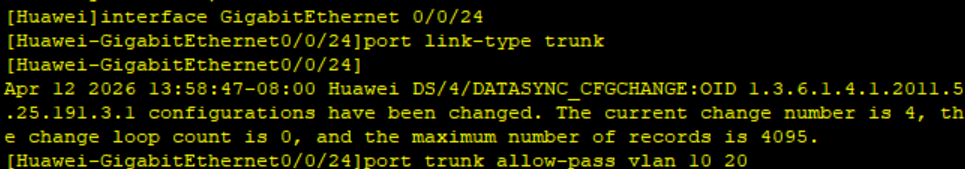

上行
注意，因为这两个vlan是不同的，想要将这两个pc互通就需要跨网段，所以我们还需要给交换机配置三层接口，而后面的的网关也需要主动配置，同时我们还需要一个三层接口来和外面的路由器来互通
interface Vlanif 10
ip address 192.168.10.252 255.255.255.0
interface Vlanif 20
ip address 192.168.20.252 255.255.255.0
interface Vlanif 100
ip address 10.0.0.5 255.255.255.252

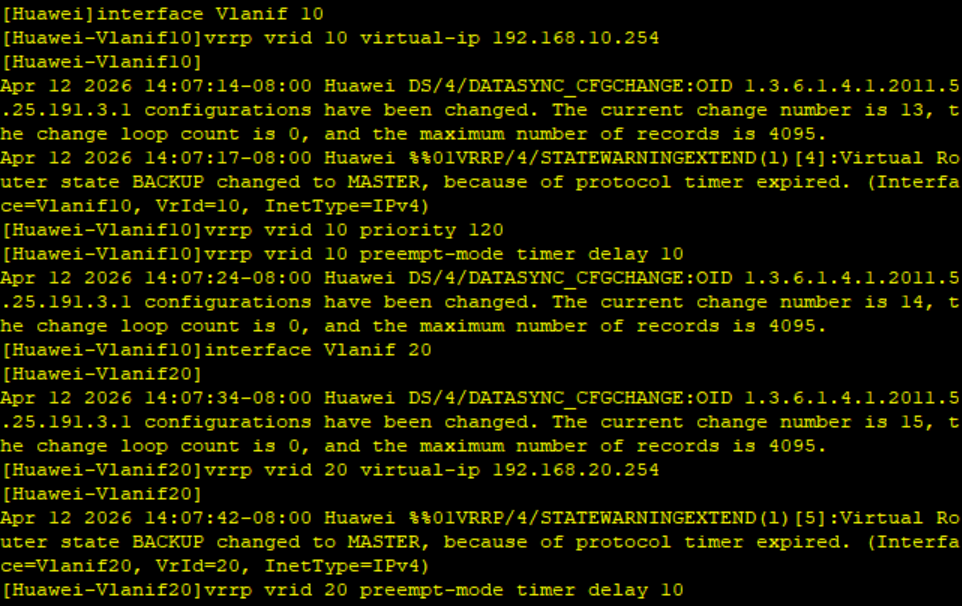

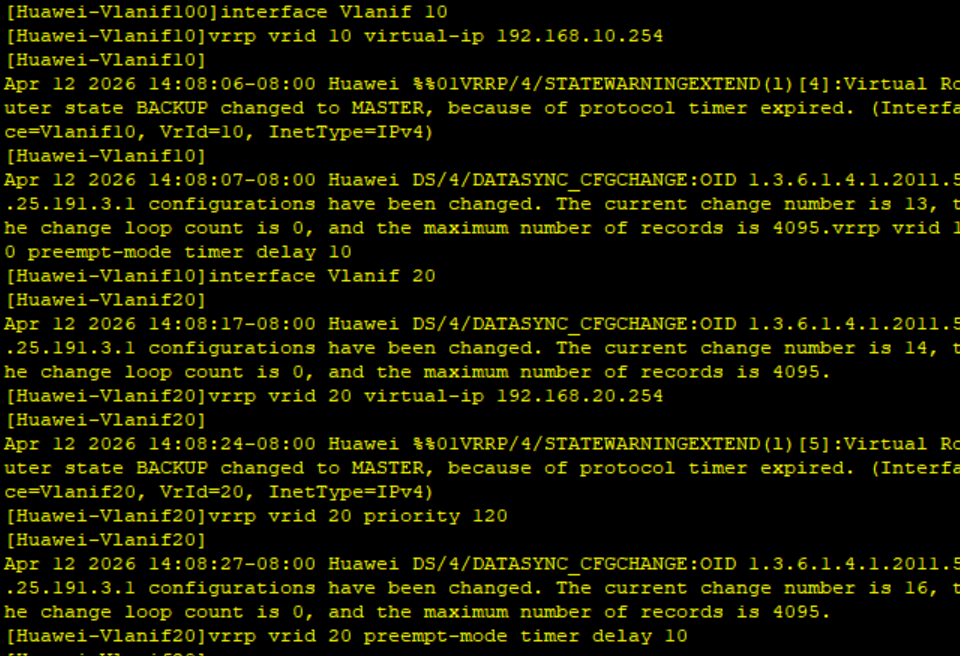

在基础配置配置完成后我们就可以开始配置VRRP了
LSW1
LSW2
在顺手配置默认路由，LSW1和LSW2一致

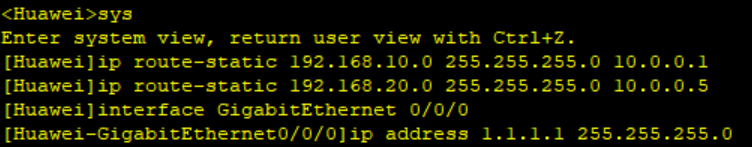

以及最后的

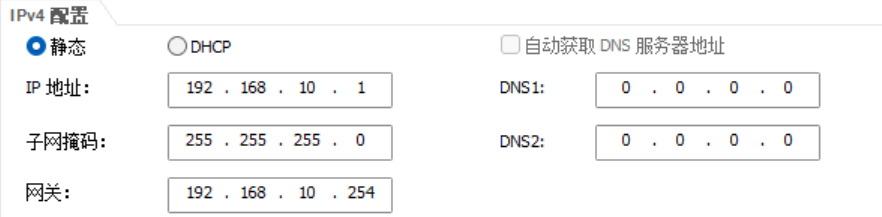

PC1

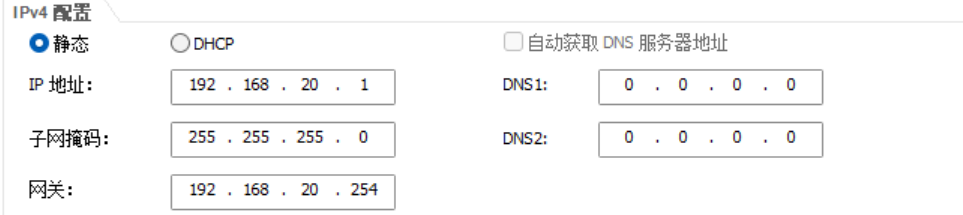

PC2

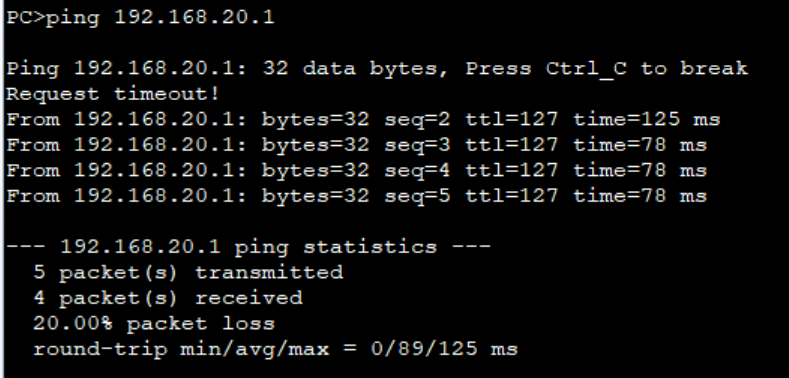

可以ping通
