VRRP作业

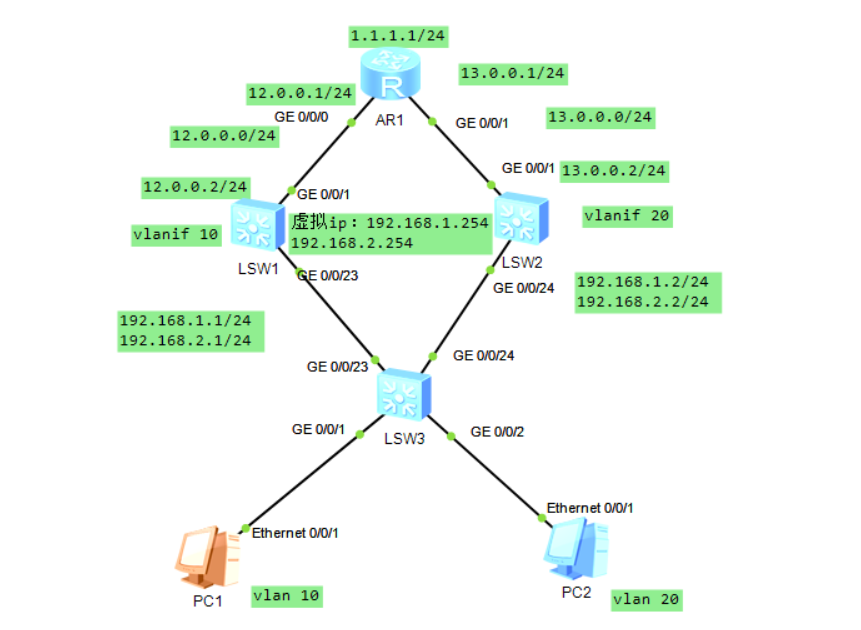

一、实验拓扑

二、实验要求

1、PC1和PC2处于不同的VLAN

2、SW1和SW2是终端设备的网关所在地

3、SW1作为VLAN 10的主网关;SW2作为VLAN 20的主网关

4、实现负载分担效果,且SW1和SW2互为备份

三、要求分析

1、每台交换机上创建vlan10 vlan20 sw3上分别放通vlan10 vlan20

2、在sw1和sw2上通过vlanif创建虚拟接口使用vrrp设置虚拟ip

3、通过vrrp优先级分配将sw1上vlan10 优先级设定为120(默认值100)sw2上vlan20优先级设定为120(默认值100)sw1作为vlan10主网关 sw2作为vlan20主网关

4、在sw1和sw2都通过vrrp配置vlan10和vlan20 通过不同vrid区分vlan10和vlan20

5.通过rip动态路由获取ip实现互通

四、实验配置

R1

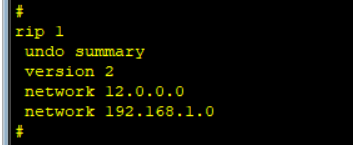

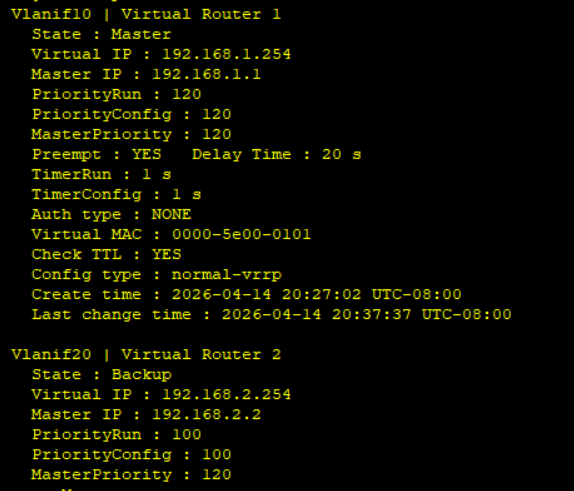

sw1

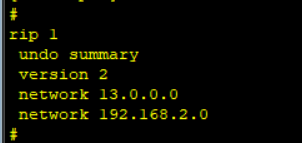

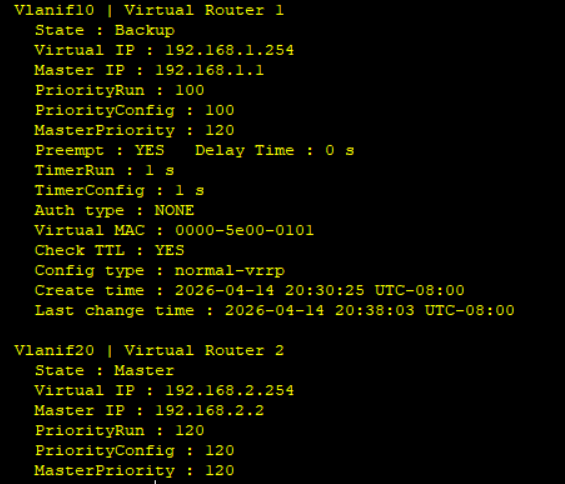

sw2

sw3

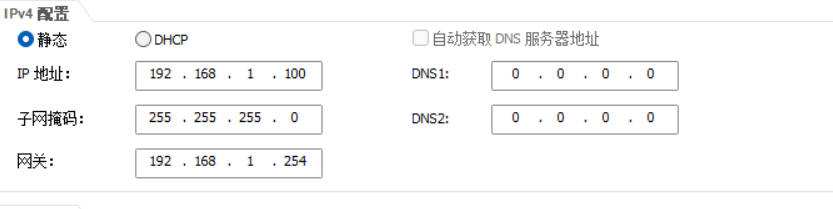

PC1

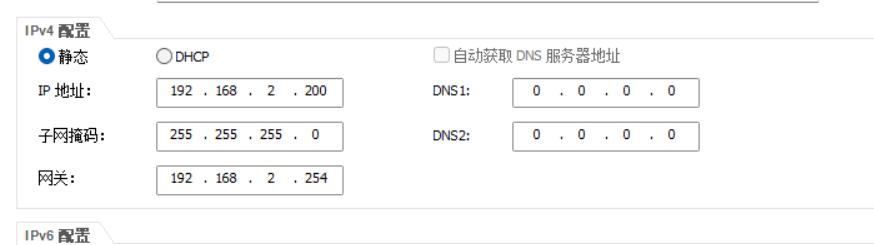

PC2

五、实验结果

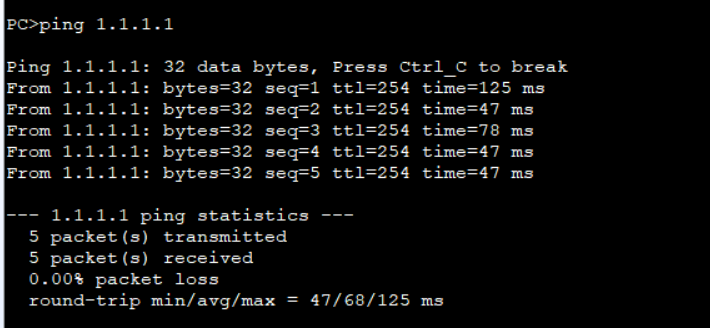

PC1

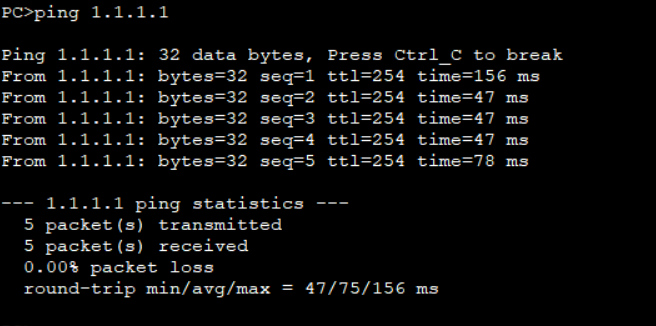

PC2
