背景，目前想做一款红外发射接收的电路。查阅了相关资料。
1.简介
光电二极管（Photodiode，PD）是一种基于内光电效应的半导体光电器件，核心功能是将入射光信号（光子）线性转换为电信号（电流 / 电压），是光电检测、光通信、传感系统的核心器件。与普通半导体二极管相比，它拥有优化的感光结构与透光窗口，通常工作在反向偏置状态，具备响应速度快、光电转换线性度好、体积小、功耗低的特点。
2.指标
光电二极管以TEMD1020（威世）为例
|--------|------------|
| 参数 | 值 |
| 直流反相耐压 | 60V |
| 接收角度 | ±15° |
| 峰值波长 | 940nm |
| 频谱范围 | 790-1050nm |
| 暗电流 | 1nA |
| 耗散功率 | 75mW |
| 导通电流 | 10uA |
红外发射管以IR26-21C/L110/CT为例。
|------------|-----------|
| 参数 | 值 |
| 正向压降(Vf) | 1.5V |
| 耗散功率(Pd) | 130mW |
| 波长 | 940nm |
| 辐射强度 | 4.25mW/sr |
| 正向电流 | 65mA |
| 直流反向耐压(Vr) | 5V |
| 视角 | 20° |
| 半波宽 | 45nm |
2.红外发射接收电路
红外发射电路如上所示，给他一个正电压就可以。

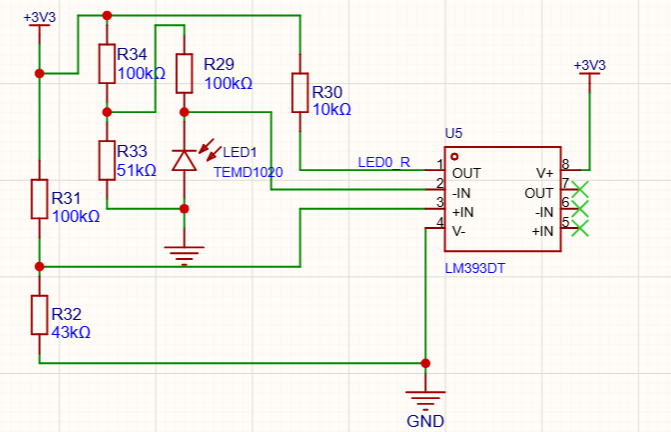

红外接收电路如上所示，采用电压比较器的方式，光电二极管反置。
+IN提供标准电压0.99V；-IN连接光电二极管。
1）当光电二极管没有接收到红外光时，-IN电压是1.1V；比较器输出低电平；
2）当光电二极管没有接收到红外光时，光电二极管产生10uA的电流，在R29上会产生1V左右的压降，-IN电压是0.1V左右；比较器输出高电平；
