在光伏组件生产和运维中，EL检测仪是保障质量的核心设备。它到底能做什么？又能发现哪些缺陷？本文为您讲清EL检测仪的来龙去脉。#便携式EL测试仪

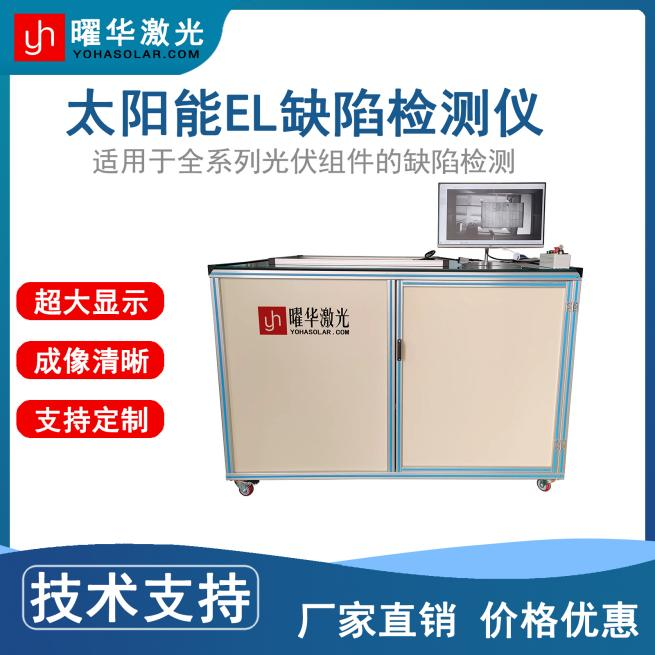

武汉曜华激光EL检测仪
EL检测仪是做什么的？
EL检测仪，全称电致发光检测仪，可以理解为给光伏组件拍"透视照"的设备。它不需要拆开组件，就能把隐藏在玻璃和背板下面的缺陷一一呈现出来。无论是产线上的批量全检，还是电站现场的故障排查，EL检测仪都是质检人员的"火眼金睛"。#光伏检测 #EL测试仪

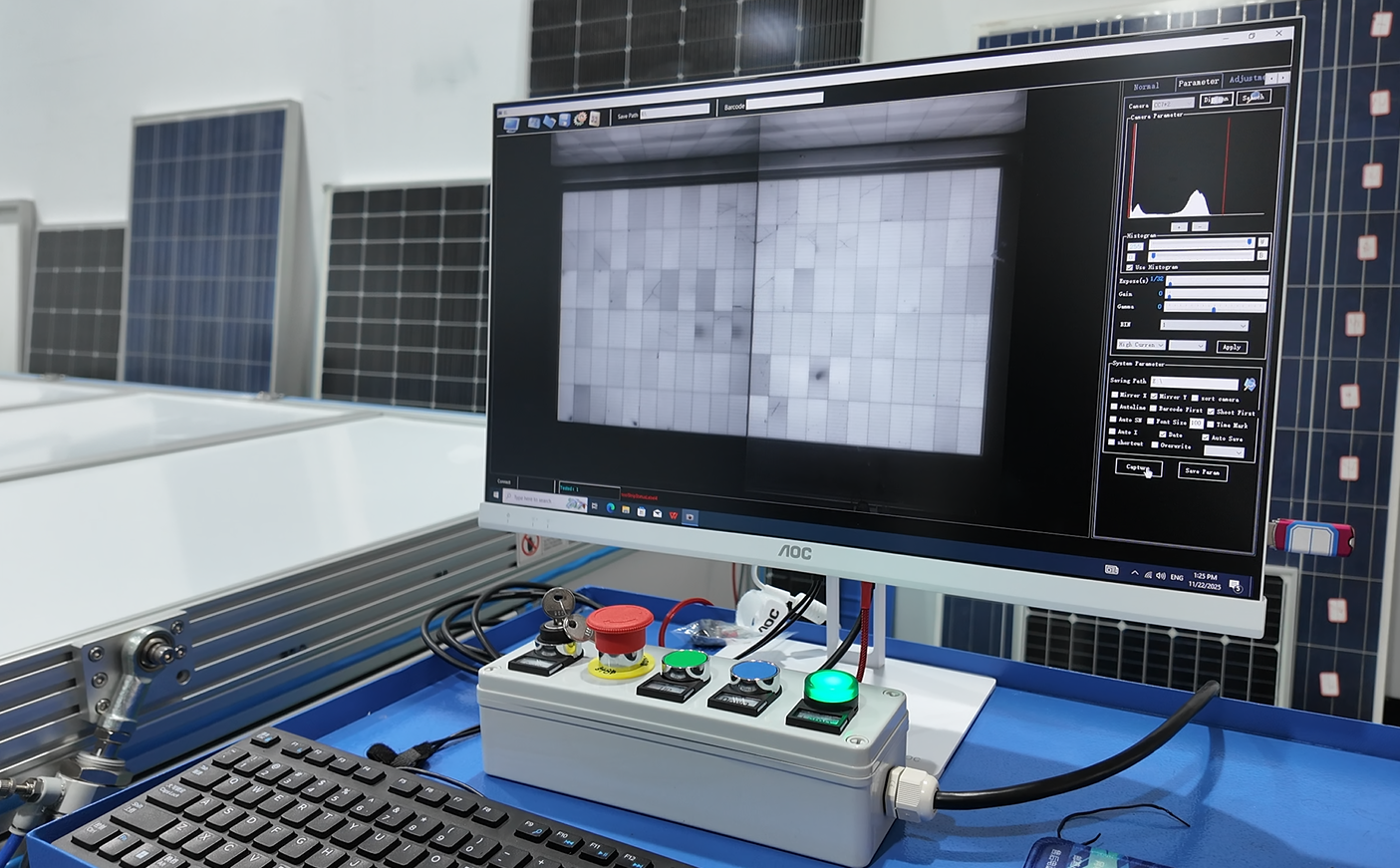

武汉曜华激光EL检测仪高清检测成像
工作原理：通电发光，缺陷显暗
EL是Electroluminescence（电致发光）的缩写。当给太阳能电池施加正向偏压时，电子和空穴被注入PN结区，发生辐射复合，释放出1150nm左右的近红外光。健康的电池片区域发光均匀明亮；而存在隐裂、断栅或虚焊等缺陷的地方，载流子无法顺利输运，发光强度急剧下降。EL检测仪利用高灵敏度的红外相机，在暗室环境下捕捉这些近红外光信号，将明暗差异转化为灰度图像------亮区代表健康，暗区代表缺陷。曜华激光 的YH-EL8系列设备正是基于这一物理机制，通过6000万像素红外相机和8相机面阵拍摄，实现了对组件内部缺陷的高清可视化，信噪比高达45dB以上。#电致发光原理 #近红外成像
能检测哪些缺陷？
EL检测仪能够识别四大类常见缺陷：
隐裂 ：电池片上的细微裂纹，在EL图像中呈现为蜿蜒的黑色线条，形似闪电。宽度可小至0.03mm以下，肉眼完全不可见，却会随着热循环逐渐扩展。
断栅 ：电池表面的细栅线断裂，表现为水平方向的短暗条，严重时会造成电流收集效率下降。
虚焊 ：焊带与主栅线连接不良，图像上呈现为焊带附近的雾状暗区，长期运行会因接触电阻发热而恶化。
黑芯片/工艺缺陷 ：如烧结不良、材料杂质等，表现为整片或局部发暗，通常与生产工艺波动有关。
曜华激光 的EL检测设备内置了深度学习AI算法，可自动识别并分类12-14种缺陷类型，误判率控制在2%以下。#隐裂检测 #断栅虚焊 #电池片缺陷

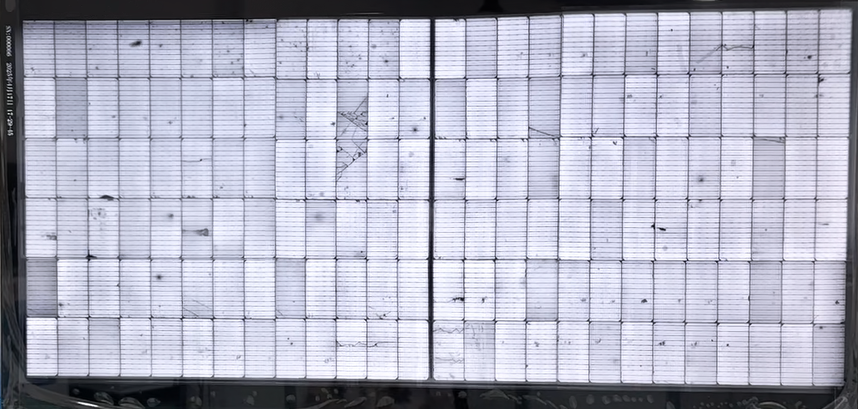

武汉曜华激光EL测试仪检出的内部缺陷
应用场景：从产线到电站
EL检测仪的应用贯穿组件全生命周期。在生产端，它部署于层压后、包装前等关键工序，实现每块组件的在线全检。在实验室，它用于新工艺验证和失效分析。在电站运维现场，便携式EL测试仪可快速排查运输安装造成的隐裂损伤，单日检测量可达800-1000块组件。无论是保障出货质量，还是诊断运行故障，EL检测仪都是不可或缺的工具。#光伏产线检测 #电站运维

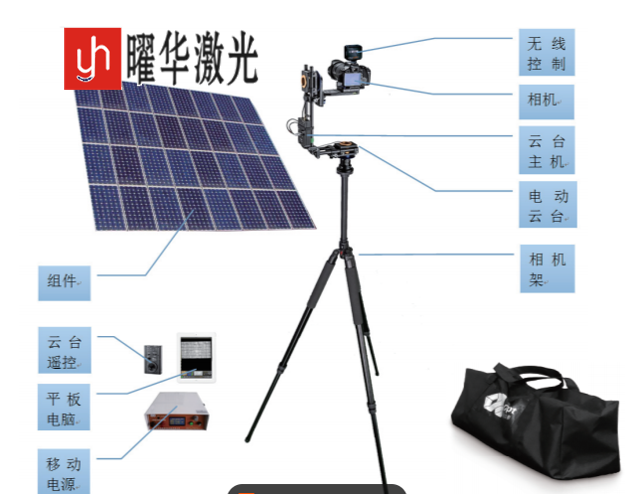

武汉曜华激光便携式EL测试仪
总结
一句话记住EL检测仪：通电发光看暗区，有伤就会现原形。它通过捕捉电池片发光的均匀性，将隐裂、断栅、虚焊等内部缺陷清晰呈现。EL检测已成为光伏行业质量控制的基石，而像曜华激光 这样的专业设备方案商，正通过高灵敏度成像与AI判图技术，让这一工具更加精准、高效、易用，为全球光伏项目的长期可靠性保驾护航。#光伏质量保证 #EL检测科普
