在数字世界的底层逻辑中，数据的传输与转换如同城市的交通网络------有序则高效，混乱则拥堵。今天，杰盛微半导体（JSMSEMI）为大家带来一款能帮数据"排好队"的明星产品：SN74HC165DR 8位并行加载移位寄存器。它就像一位严谨的数据调度员，能让复杂的并行信号变得井然有序，也能将零散的串行信息整合成整齐的队列。无论是工业控制、智能设备还是物联网终端，它都是让系统"轻装上阵"的关键角色。
一、什么是移位寄存器？先搞懂这个"数据搬运工"
在电子电路中，我们常遇到两种数据形式：并行数据 （多根线同时传输多位数据，如8位数据需8根线）和串行数据 （单根线逐位传输，如UART通信）。两者各有优劣：并行传输快但占线多，串行传输省线但速度慢。而移位寄存器就是解决这一矛盾的"翻译官"，能在两种数据形式间自由切换。
杰盛微SN74HC165DR作为8位并行加载移位寄存器，核心能力是"吞下"8位并行数据，再"吐出"串行数据流，或反向操作（注：本型号以并行转串行为主）。想象一下：8个开关的状态（开/关对应1/0）原本需要8根线连接到主控芯片，有了它，只需3根线（时钟、加载控制、串行输出）就能搞定，大大简化了电路设计。
二、双模式切换：像开关灯一样简单的数据控制

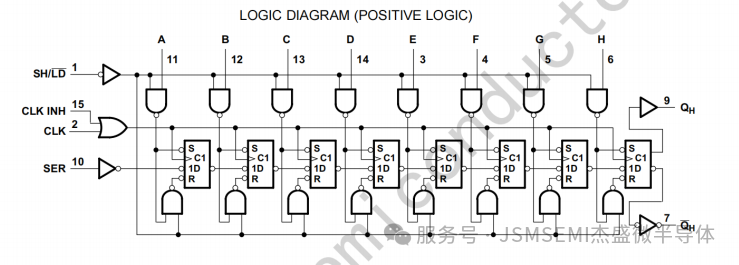

SN74HC165DR的操作逻辑非常直观，通过一个SH/LD引脚（移位/加载控制端）就能切换两种工作模式，就像家里的电灯开关控制"开"和"关"。
1. 并行加载模式：一键"打包"8位数据
当SH/LD引脚为低电平时，芯片进入"加载状态"。此时，外部8个并行数据引脚（A-H）上的信号会被瞬间"抓取"并存入内部寄存器，就像快递员把8个包裹一次性放进仓库。无论时钟（CLK）是否工作，数据都会稳定存储，确保不丢失。
应用场景：比如读取8个传感器的状态（温度、湿度、压力等），传统方式需8根线，用SN74HC165DR后，只需在SH/LD置低时"抓拍"所有传感器数据，后续用串行方式慢慢处理。
2. 串行移位模式：让数据"排好队"依次出场
当SH/LD引脚为高电平 时，芯片切换到"移位状态"。此时，内部寄存器的数据会在时钟上升沿 （CLK从低到高的跳变）触发下，像排队买票一样依次向QH串行输出端 移动。每来一个时钟脉冲，就有一位数据从QH输出，同时新的串行数据可通过SER引脚补充到队列最前端（类似"插队"）。
举个栗子 ：假设A-H引脚输入的是二进制数10110011，进入移位模式后，第一个时钟脉冲时QH输出1，第二个脉冲输出0，依此类推，8个脉冲后完整输出10110011，实现"并行转串行"。
三、为什么选杰盛微SN74HC165DR？四大硬核优势
作为杰盛微半导体的经典产品，SN74HC165DR不仅功能可靠，更在细节处体现"工程师友好"的设计理念。
1. 宽电压适配，兼容各种电路环境
它支持2V~6V宽电压工作，无论是3.3V的低功耗嵌入式系统，还是5V的传统TTL电路，甚至6V的工业控制场景，都能轻松适配。这意味着同一款芯片可灵活用于不同项目，减少BOM（物料清单）种类，降低采购成本。
2. 低功耗+高速率，效率与节能兼得
-
静态功耗极低：待机时最大电流仅80μA，比普通芯片省电30%以上，特别适合电池供电的便携设备（如手持仪表、无线传感器节点）。
-
传输速度快 ：典型传输延迟仅13纳秒（ns），在5V供电时可支持高达25MHz的时钟频率，满足大多数高速数据采集需求。
-
驱动能力强：5V供电时能直接驱动10个标准TTL负载，无需额外缓冲器，简化外围电路。
3. 灵活扩展，应对复杂场景
-
互补串行输出：提供QH（正相输出）和QH'（反相输出）两个串行端口，方便同时连接不同逻辑电平的设备（如MCU和FPGA）。
-
时钟抑制功能（CLK INH）：当该引脚为高电平时，可暂停时钟信号，临时冻结数据移位，避免干扰。
-
级联能力：多片SN74HC165DR可通过QH与下一片的SER连接，轻松扩展至16位、24位甚至更多位数据，满足大型系统需求。
4. 小巧封装，节省PCB空间

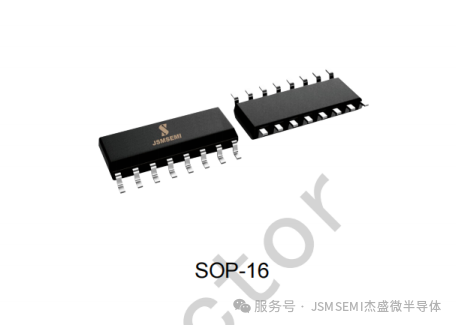

采用SOP-16贴片封装（尺寸约9.9mm×6mm），比传统DIP封装节省70%以上空间，尤其适合智能手表、无人机飞控等对体积敏感的产品。
四、这些场景，它正在"默默干活"
SN74HC165DR的应用几乎渗透到所有需要数据转换的领域，以下是最常见的几个场景：
1. 工业自动化：简化传感器布线
工厂里的PLC（可编程逻辑控制器）常需连接数十个传感器（如接近开关、光电编码器），若用并行传输，线缆密如蛛网。用SN74HC165DR后，可将8个传感器数据"打包"成串行信号，通过一根线传输给PLC，既减少故障点，又便于维护。
2. 智能家电：让按键控制更简洁
空调遥控器、微波炉面板的多个按键，本质是一组并行开关信号。主控芯片通过SN74HC165DR读取按键状态时，无需为每个按键单独接线，只需扫描串行输出即可判断哪个键被按下，降低成本的同时提升可靠性。
3. 物联网终端：延长设备续航
无线温湿度传感器节点通常采用电池供电，功耗是关键。SN74HC165DR的低功耗特性可减少数据传输时的电量消耗，配合级联功能可采集更多传感器数据，却不会显著增加功耗，让设备续航提升20%以上。
4. 教学实验：入门数字电路的"好帮手"
对于电子专业学生，SN74HC165DR是理解"并行-串行转换"原理的理想教具。通过面包板搭建电路，观察时钟、加载信号对数据输出的影响，能直观掌握时序逻辑电路的核心思想。
