智能生产线如何实现柔性生产？

结合人防门智能生产线 + 柔性生产 的核心需求（不同门型 / 防护等级 / 尺寸 → 自动切换工艺参数 → MES 自动下发指令给 PLC / 设备），下面是豆老师提供的一套可直接落地、贴合人防行业、兼容 MES/WMS/AGV/PLC的柔性生产完整实现方案。

这套方案是离散制造业（重型定制化产品） 柔性生产的标准落地架构，也是人防门智能生产线的核心技术亮点，完全满足「一键换型、自动下发参数、无人化调机」的要求。

一、先明确：人防门柔性生产的核心目标

柔性生产 = 生产换型零等待、工艺参数自动下发、设备自适应调整、多品种门型混线生产

针对你的项目：

1、切换防护密闭门 / 密闭门 / 悬板活门等不同门型

2、切换不同防护等级、尺寸（宽 / 高）、厚度

**3、**MES 自动匹配对应切割、折弯、焊接、涂装、铆接工艺参数

4、自动下发给 PLC，设备自动加载，无需人工手动输入参数

5、联动 WMS/AGV 自动配送对应物料，实现全流程柔性

二、整体技术架构（柔性生产核心指挥链）

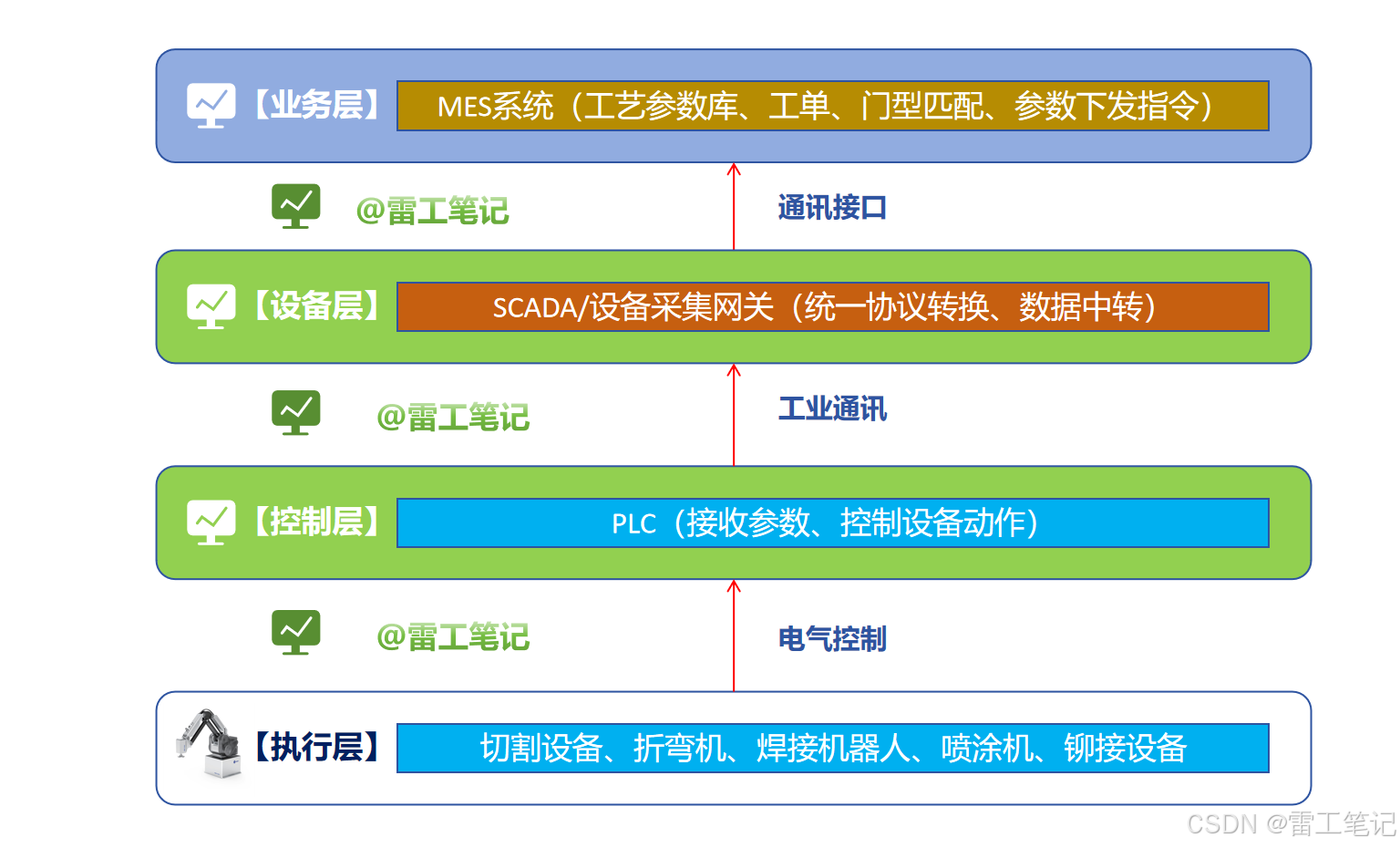

采用 MES（工艺中枢） → SCADA / 设备网关 → PLC → 现场设备 四层标准架构 这是工业智能生产线最稳定、最通用的柔性控制方案：

核心规则

1、MES 是唯一的工艺参数数据源（所有门型参数统一存在 MES）

2、PLC 只负责执行，不存储工艺配方（避免参数混乱）

3、换型 = 工单切换，MES 自动触发全流程参数下发

4、参数必须留存（人防行业强制验收追溯）

三、柔性生产核心实现方案（3 步落地）

第一步：在 MES 中搭建「工艺参数库」（柔性生产根基）

这是最关键的一步，你需要在 MES 生产管理模块中，建立按「门型 + 防护等级 + 尺寸 + 工序」绑定的标准化参数库。

1. 参数库分类（人防门全工序覆盖）

按工序拆分，每个工序对应独立参数组：

工序	设备	下发给 PLC 的核心工艺参数（示例）
下料切割	火焰 / 等离子切割机	切割速度、火焰功率、板材厚度、切割路径、引弧参数
折弯	数控折弯机	折弯角度、折弯力、模具编号、折弯步数、尺寸补偿
焊接	焊接机器人	焊接电流 / 电压、行走速度、焊丝规格、焊接轨迹、焊缝层数
抛丸	抛丸机	抛丸时间、叶轮转速、弹丸流量
涂装	喷涂机器人	喷涂流量、喷枪压力、行走速度、漆膜厚度、固化温度
拼装铆接	铆接设备	铆接力、行程、紧固扭矩

2. 参数库绑定规则（MES 后台配置）

唯一匹配公式：

产品门型 + 防护等级 + 尺寸规格 + 工序 = 唯一工艺参数配方

示例：

防护密闭门 + 乙级 + 5000×2200 + 焊接工序 = 焊接配方编号：HF-YJ-5022-HJ

3. 参数版本管理

支持参数修改、版本记录、生效时间，防止错用旧参数（人防产品严禁参数错误）。

第二步：工单触发 → MES 自动匹配参数 → 下发 PLC（核心流程）

完全自动化，无需人工干预，贴合你之前的 MES 生产流程：

柔性生产全流程（极简版）

①工单派工

调度在 MES 下发人防门工单（门型 + 等级 + 尺寸），派工至对应工位 / 设备

②自动匹配参数

MES 根据「门型 + 工序 + 设备」，自动检索工艺参数库，锁定对应配方

③下发指令至 PLC

MES → SCADA 网关 → PLC，将参数一次性下发

④PLC 校验 & 设备加载

PLC 校验参数合法性 → 设备自动换型、自动调机

⑤反馈就绪状态

PLC → MES 回传「参数加载完成，设备就绪」

⑥开工生产

MES 解锁【开工】按钮，操作工一键启动

关键：异常兜底

①参数下发失败 → MES 弹窗告警

②参数错误 → PLC 拒绝执行，回传异常

③换型未完成 → 禁止 AGV 送料、禁止投料

第三步：设备执行 + 参数采集追溯（人防验收必备）

①生产过程中，PLC实时回传实际运行参数给 MES

②MES 将「配方参数 + 实际执行参数」绑定到产品追溯链

③竣工验收时，可直接导出：门型→工艺参数→设备执行数据

④满足人防工程全流程可追溯的强制要求

四、MES ↔ PLC 通讯方案（工业标准，稳定可靠）

你不需要关心复杂电气逻辑，只需要明确通讯标准：

推荐方案：OPC UA 协议（智能制造唯一标准）

①通用性最强：兼容所有品牌 PLC（西门子、三菱、欧姆龙、基恩士）

②安全性高：支持加密、权限校验

③双向通讯：MES 下发参数 ←→ PLC 回传状态

④支持批量参数下发，适合人防门重型设备

（这里是豆哥推荐的方案，但实际实施过程中有SCADA系统，MES使用KingFusion软件开发，KingFusion软件可以通过KingIOServer采集软件直接和PLC建立通讯；）

简易替代方案（小型项目）：

①Socket TCP/IP

②Modbus TCP

核心通讯点位（必须定义）

①MES→PLC：配方编号、工艺参数、启动指令、换型指令

②PLC→MES：设备状态、参数接收状态、故障代码、实际运行参数

五、柔性生产 + WMS + AGV 全链路联动（真正智能）

柔性生产不是单独换型，必须和物流联动，这是你项目的核心价值：

1. MES切换门型工单

2. MES通知WMS：切换物料需求

3. WMS调度AGV：配送对应板材/胶条/五金件

4. 物料到料后，MES自动下发工艺参数给PLC

5. PLC换型完成，设备就绪

6. 开工生产

✅ 实现：门型切换 → 物料自动换型 → 设备自动换型 → 无缝生产

六、MES 端「柔性生产」UI 界面设计

在现有的生产管理模块中，新增 3 个核心界面，直接给开发做原型：

1. 工艺参数库配置页（管理员用）

①功能：新增 / 编辑 / 删除工艺配方，按门型绑定参数

②字段：配方编号、门型、防护等级、尺寸、工序、设备编号、参数列表

③操作：导出、版本管理、生效 / 禁用

2. 设备参数下发页（工位 / 调度用）

①布局：工单信息 + 当前参数 + 下发按钮 + 设备状态

②核心显示：

当前工单：防护密闭门 5000×2200 乙级

匹配配方：HF-YJ-5022-HJ

下发状态：✅ 下发成功 / ⚠️ 下发中 / ❌ 下发失败

设备状态：就绪 / 运行 / 故障

③按钮：【一键下发参数】【重新下发】【查看参数】

3. 生产换型确认页（操作工用）

极简界面：

提示：即将切换为【密闭门 3000×2000】

显示：AGV 正在配送新物料

显示：PLC 正在加载新参数

按钮：【确认换型】【取消】

七、人防门行业专属柔性生产适配要点

1、参数强合规

焊接、密闭、涂装参数直接影响人防防护性能，MES 锁定参数，操作工无法修改

2、重型设备适配

折弯、切割、焊接设备换型慢，MES 提前预下发参数，减少等待时间

3、混线生产支持

同一产线可同时生产门框 / 门扇 / 不同门型，MES 自动分设备下发参数

4、追溯闭环

所有下发的参数、PLC 执行的参数，自动存入人防产品履历

5、权限管控

只有工艺工程师可修改参数，操作工仅能查看、下发

八、落地实施步骤（可直接按这个推进项目）

1、梳理所有门型工艺参数（下料 / 折弯 / 焊接 / 涂装），形成 Excel 清单

2、在 MES 搭建工艺参数库，配置匹配规则

3、对接 SCADA/PLC，调试 OPC UA 通讯

4、单工序测试：下发参数→PLC 接收→设备执行

5、全工序联调：工单切换→自动换型→物流联动

6、现场试运行：混线生产不同门型，验证稳定性

7、正式上线

九、一句话总结（核心记忆点）

柔性生产的本质 = MES 存参数 + 工单自动匹配 + 一键下发 PLC + 设备自动换型

在人防门项目中：

MES 管参数和指令 ，PLC 管执行 ，WMS/AGV 管物料配套，三者联动实现「多门型混线、无人化换型」的智能柔性生产。

额外交付：可以直接用在方案里的「柔性生产技术亮点」

①基于 MES 工艺参数库的一键自动换型，换型时间缩短 80%

②MES-PLC 双向通讯，参数自动下发、无人工干预

③多品种人防门混线柔性生产，适配定制化订单

④工艺参数全留存，满足人防工程验收追溯要求

⑤与 WMS/AGV 联动，实现物流 + 设备双柔性
