Qwt 7.0 新特性介绍 — 更现代、更强大的Qt数据可视化库

Qwt 7.0 新特性介绍 --- 更现代、更强大的Qt数据可视化库

上篇文章《Qwt7.0-打造更美观高效的Qt开源绘图控件库》介绍了我将打造的 Qwt 7.0 ，这里展示一下当前的一些成果。

得益于AI的快速发展，Qwt7.0最近也进行了快速迭代，后面很多想法都通过opencode+oh-my-opencode+superpowers+GLM5模型实现的，这套组合下来完全满足日常的开发，具体调校可以看我另外一个文章：《AI 编程工具的经验及多智能体调校》

Qwt7+的仓库地址：

Github：https://github.com/czyt1988/QWT

Gitee：https://gitee.com/czyt1988/QWT

在这个项目的Github里有个很有意思的issue，其实 Qt 还有以下两种绘图库可用:https://github.com/czyt1988/QWT/issues/2，它提到了Qt可行的另外一个绘图库，是ImGui+ImPlot的结合，能实现openGL的高性能渲染和2D+3D的绘图，我认真学习了一下ImGui+ImPlot,觉得很有意思

于是我蹭着在过年的时候，又封装了一个库叫QIm，把ImGui+ImPlot嵌入到了Qt中，实现像普通Qt窗口那样简单的使用ImGui+ImPlot

QIm的地址：

Github：https://github.com/czyt1988/QIm

Gitee：https://gitee.com/czyt1988/QIm

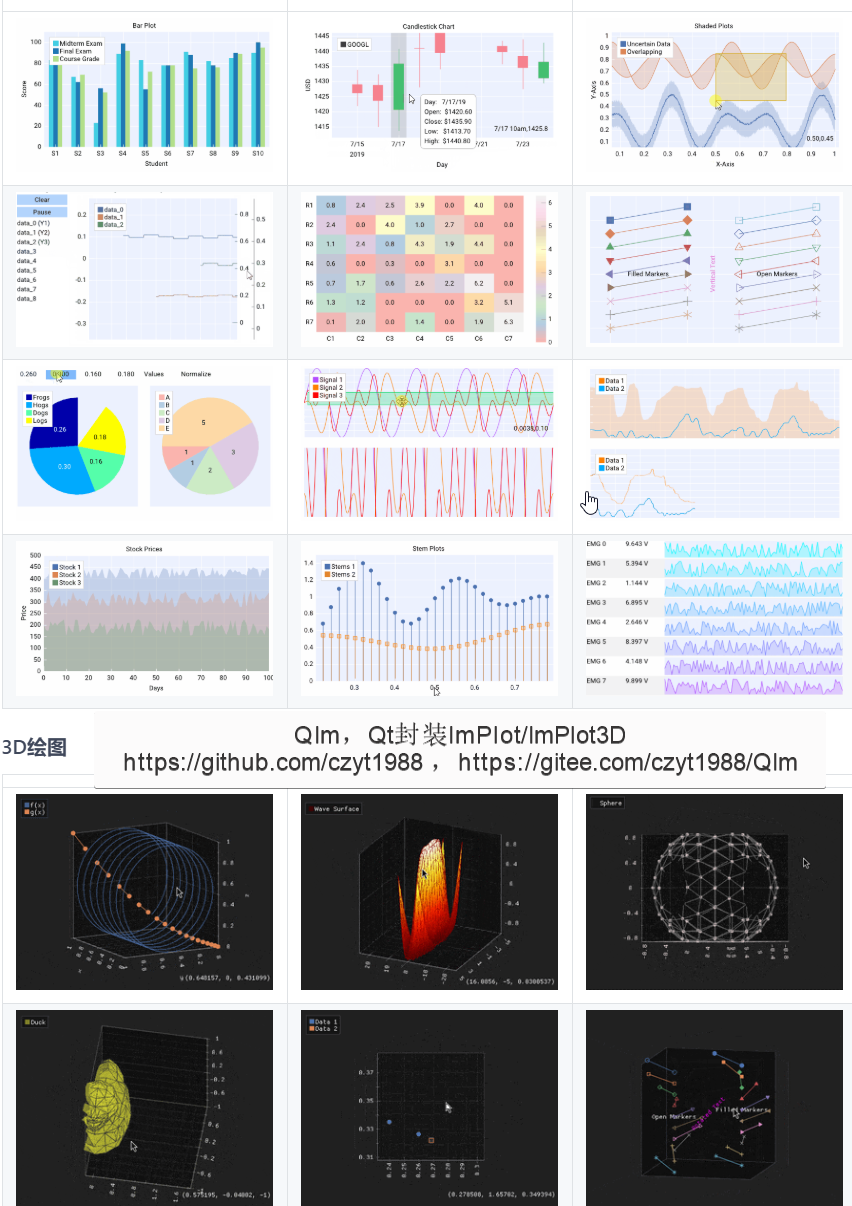

效果：

我觉得这是下一代Qt最佳绘图可视化的库，拥有非常高的性能和自由度。这个项目也是得益于AI，能快速迭代开发，基本上也是opencode+oh-my-opencode+superpowers+GLM5/GLM5.1模型实现的

关于AI编程，尤其在C++/Qt下的AI Coding还有很多想讲的，等有空再写一下，这里主要介绍Qwt 7的一些新特性

Qwt 7.0 是基于原版 Qwt 6.2.0 的现代化改进版本，遵循 Qwt 的开源协议（LGPL）。这个版本带来了C++11/17标准支持 、CMake构建系统 、单文件引入方式 、更多的交互 、3D绘图等功能，可以让数据可视化开发更加便捷高效，下面逐一介绍一下。

2D/3D绘图一体化

qwt同时支持2D/3D

Qwt 7.0 将原 QwtPlot3D 库整合进来，实现了 2D和3D绘图的一体化支持。现在一个库就能同时满足二维和三维数据可视化需求。

3D绘图模块

Qwt 7.0 内置完整的3D绘图能力，支持：

✅ 多种绘图类型：表面图、网格图、参数曲面、函数绘图等
✅ OpenGL渲染：高性能三维渲染，流畅的交互体验
✅ 交互操作：鼠标旋转、缩放、平移视角
✅ 光照和材质：真实感光照效果和材质配置
✅ 颜色映射：根据Z值自动映射颜色，支持颜色条

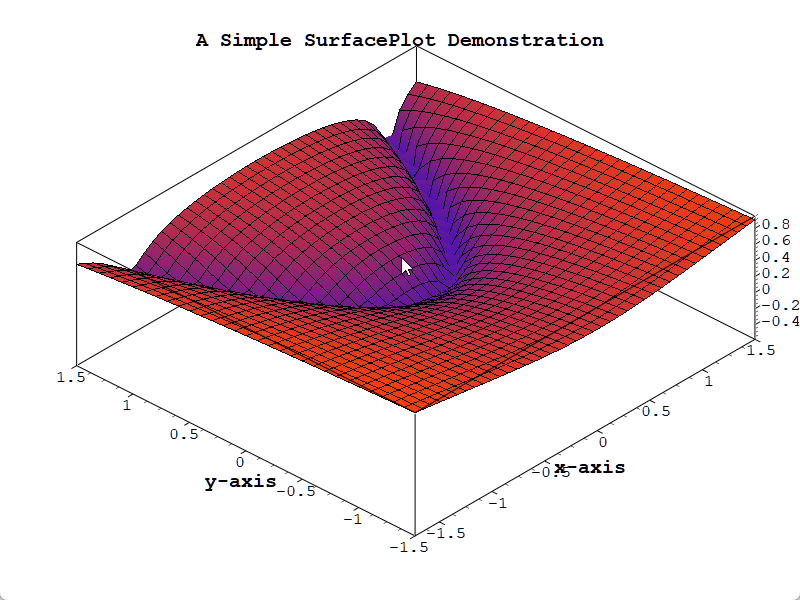

3D绘图效果

核心类介绍

类名	说明
`Qwt3DPlot`	3D绘图基类，提供基本框架和交互
`Qwt3DSurfacePlot`	3D表面图，显示连续曲面
`Qwt3DGridPlot`	3D网格图，显示离散网格数据
`Qwt3DFunction`	3D函数绘图，根据数学函数生成曲面

具体可点击此链接了解-Qwt-3D绘图简介: https://czyt1988.github.io/QWT/zh/use-guide/3d-plot/

架构与构建升级

C++11/17 标准支持

Qwt 7.0 全面拥抱现代 C++ 标准：

Qt5.12+：使用 C++11 标准
Qt6：使用 C++17 标准

这意味着您可以使用现代 C++ 特性，如 auto、nullptr、override、final、lambda 表达式、智能指针等，代码更加简洁和安全。

CMake 构建系统

告别传统的 qmake，Qwt 7.0 采用现代化的 CMake 构建系统：

cmake 复制代码

find_package(qwt REQUIRED)
# 2D绘图
target_link_libraries(${PROJECT_NAME} PRIVATE qwt::plot)
# 3D绘图
target_link_libraries(${PROJECT_NAME} PRIVATE qwt::plot3d)

单文件引入方式

Qwt 7.0 提供了一种极简的引入方式 ------ 将整个库合并为单文件：

src-amalgamate/QwtPlot.h --- 合并后的单一头文件
src-amalgamate/QwtPlot.cpp --- 合并后的单一源文件

只需将这两个文件加入您的项目，无需复杂的构建配置，特别适合小型项目或快速原型开发。

QwtFigure --- 多绘图布局容器

QwtFigure 是 Qwt 7.0 最重要的新增功能之一，提供类似 matplotlib Figure 的多绘图布局能力。

功能概述

QwtFigure 是一个用于组织和管理多个 QwtPlot 绘图组件的容器窗口，提供：

归一化坐标布局 ：使用 [0,1] 范围内的坐标系统进行相对位置控制
网格布局 ：行列式的网格排列，参考 matplotlib 的 subplot 方式
寄生绘图支持：在同一个绘图区域内创建多个独立坐标轴
图形导出功能：支持图片输出

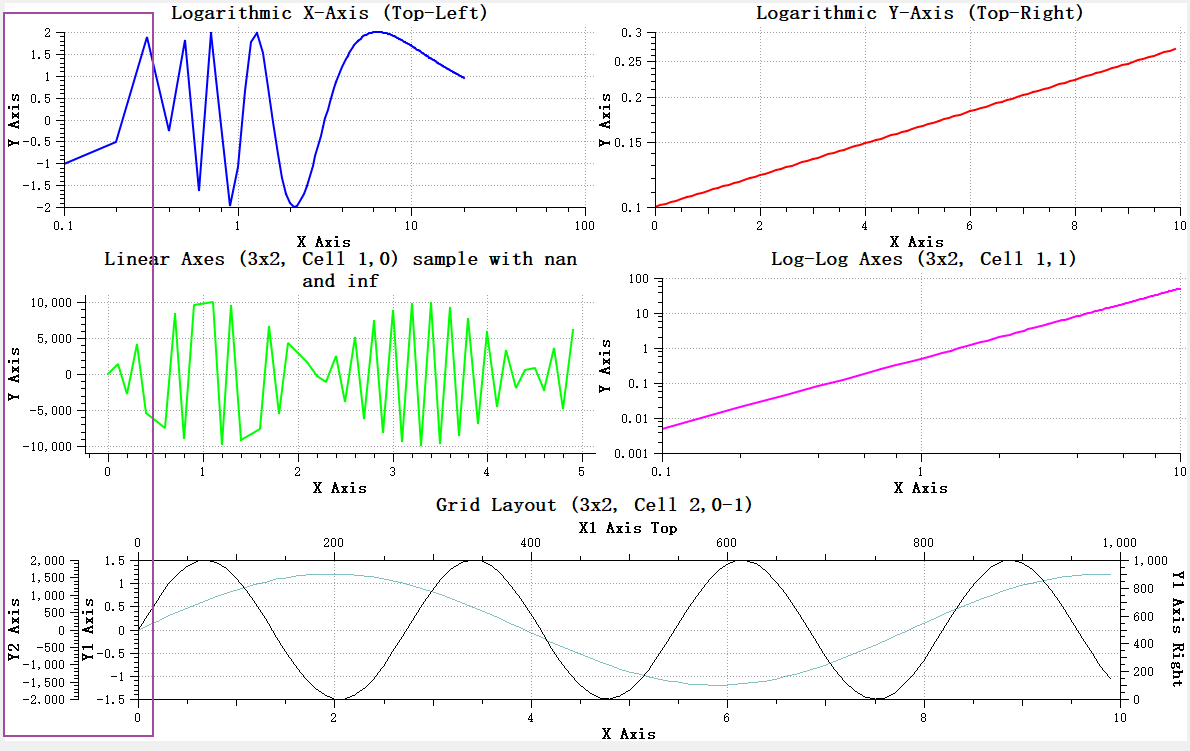

坐标轴对齐功能

当多个子绘图的刻度范围不同时，刻度线可能不对齐，影响视觉效果。

QwtFigure 提供了坐标轴对齐功能：通过 QwtFigure::addAxisAlignment 函数可以指定子绘图的坐标轴进行对齐：

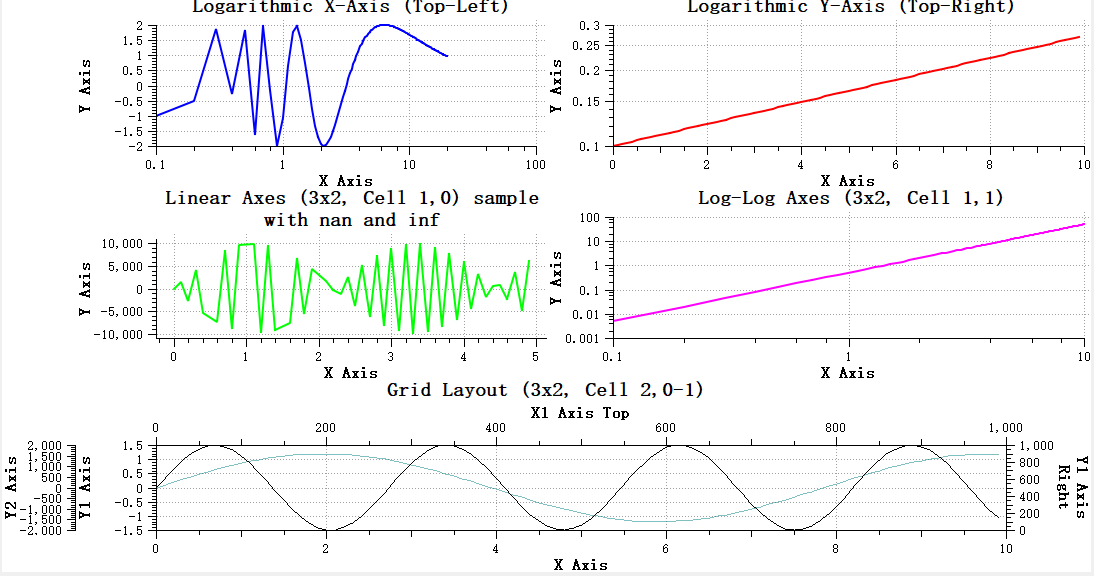

对齐后的效果：

交互式操作蒙版

QwtFigureWidgetOverlay 提供了在 QwtFigure 上进行交互式操作的功能：

支持鼠标拖拽调整子绘图的位置和大小
支持选择当前激活的绘图组件
提供清晰的可视化反馈（边框、控制点、尺寸信息）

具体可点击此链接了解-Qwt-figure窗口容器: https://czyt1988.github.io/QWT/zh/use-guide/figure-widget/

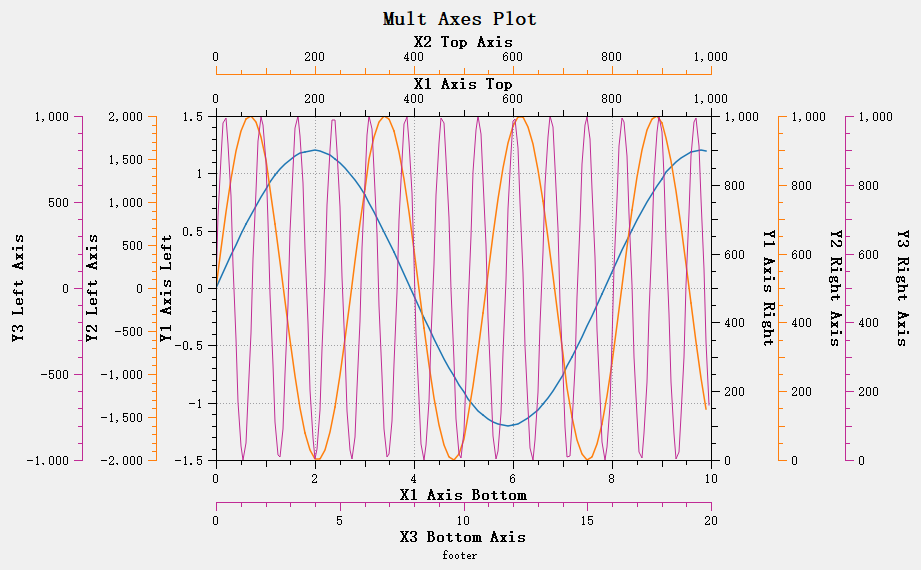

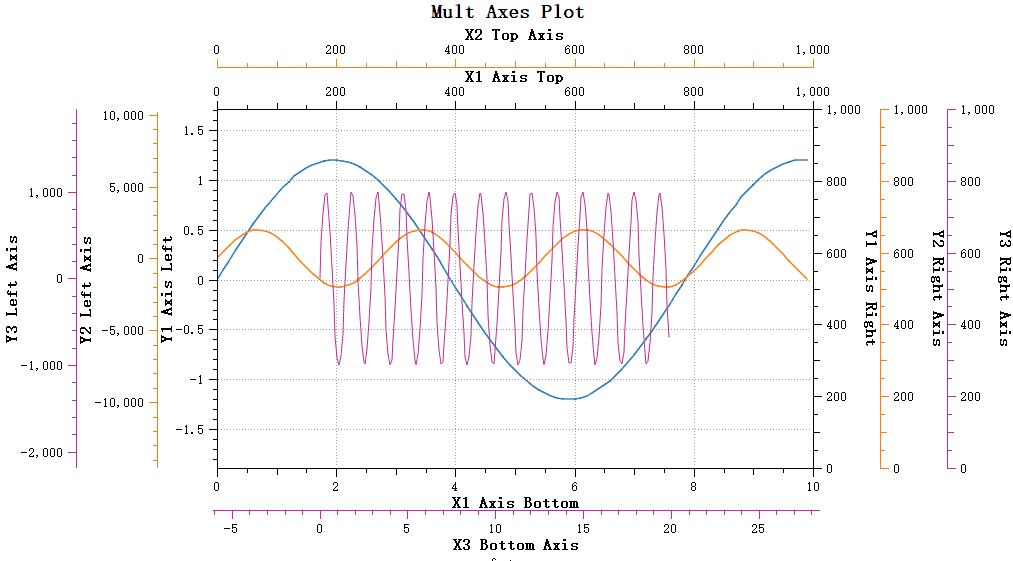

寄生绘图 --- 多坐标轴系统

寄生绘图（Parasite Axes）允许在同一绘图区域内创建任意多个独立坐标轴，完美解决多Y轴、多X轴的复杂绘图需求。

工作原理

寄生绘图与宿主绘图共享绘图区域（透明背景），但拥有独立的坐标系统。当宿主绘图被销毁时，寄生绘图也会自动销毁，生命周期自动管理。

详细使用方法请参考-Qwt-多坐标轴的创建: https://czyt1988.github.io/QWT/zh/use-guide/parasite-axes/

交互功能重构

Qwt 7.0 对绘图交互进行了全面重构，提供更友好的体验

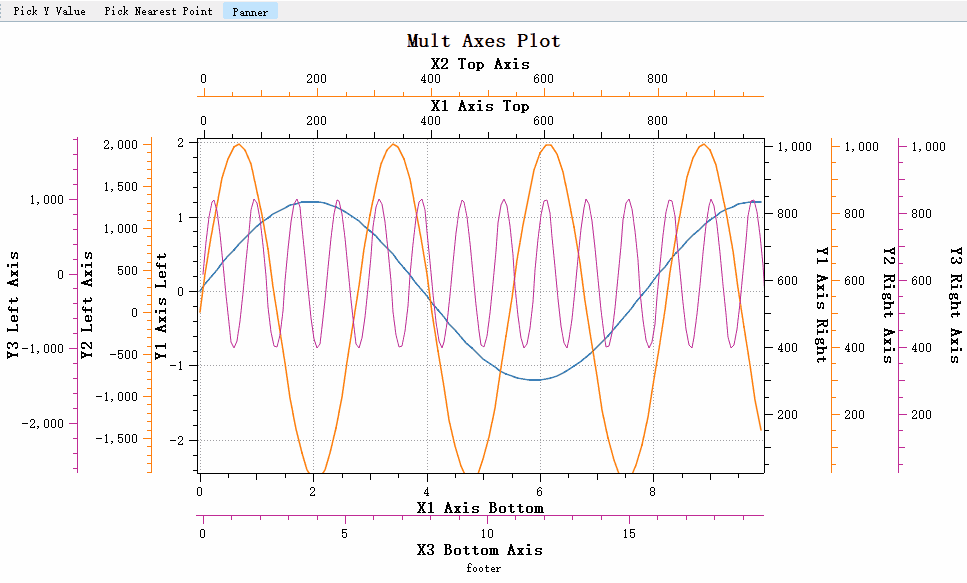

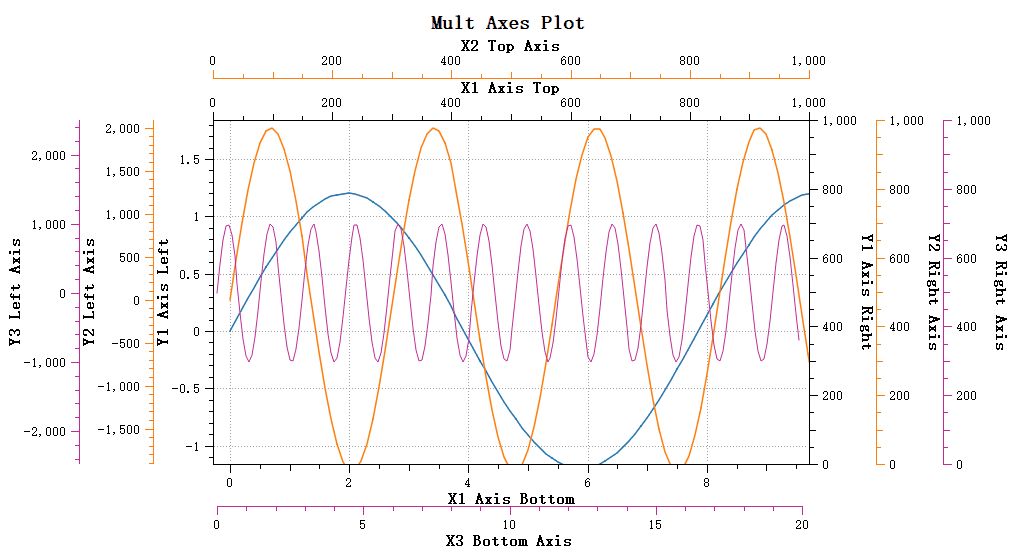

实时平移 --- QwtPlotPanner

原版 Qwt 的 QwtPanner 使用位图缓存进行平移，平移过程中无法看到数据的实时变化。Qwt 7.0 重构了 QwtPlotPanner，原版的QwtPlotPanner 改名为 QwtPlotCachePanner

详细使用方法及效果请参考-Qwt-平移工具: https://czyt1988.github.io/QWT/zh/use-guide/panner/

特性：

线性坐标轴、对数坐标轴、日期时间坐标轴全支持
多坐标轴实时同步移动
平移过程中绘图实时刷新

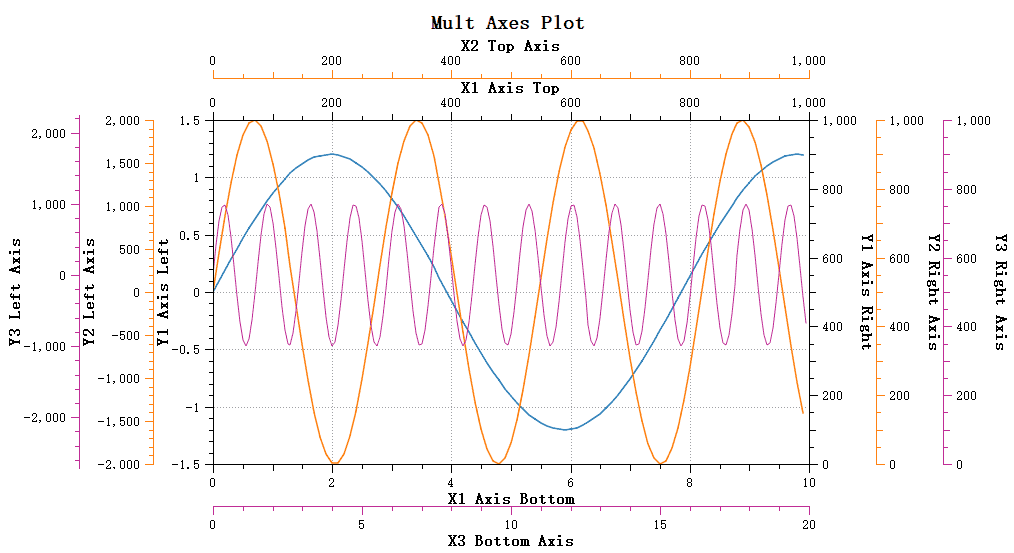

整体画布缩放 --- QwtPlotCanvasZoomer

原版 QwtPlotZoomer 只能绑定两个坐标轴，无法处理四轴或有多个坐标轴同时缩放的场景。Qwt 7.0 新增 QwtPlotCanvasZoomer，无需指定坐标轴，自动处理整个画布的缩放：

具体可参见-Qwt-缩放工具: https://czyt1988.github.io/QWT/zh/use-guide/zoomer/

类名变更说明

为保持命名清晰，部分类名进行了调整：

原名称	新名称	说明
`QwtPlotZoomer`	`QwtPlotAxisZoomer`	只能绑定2个坐标轴，更名为轴缩放器
-	`QwtPlotCanvasZoomer`	新增：整体画布缩放器
`QwtPanner`	`QwtCachePanner`	带缓存的平移器
`QwtPlotPanner`	`QwtPlotCachePanner`	带缓存的绘图平移器
-	`QwtPlotPanner`	新增：实时平移器

坐标轴内置交互动作

坐标轴交互动作允许用户通过鼠标直接操作坐标轴，体验类似 QCustomPlot和ImPlot 的交互方式。

功能演示

坐标轴拖动操作：

左键单击选中坐标轴
拖动移动坐标轴范围
点击坐标轴外位置取消选中

坐标轴滚轮缩放：

左键选中坐标轴
滚轮缩放，缩放中心为鼠标位置

详细使用方法及效果请参考-Qwt-坐标轴交互动作: https://czyt1988.github.io/QWT/zh/use-guide/scale-builtin-action/

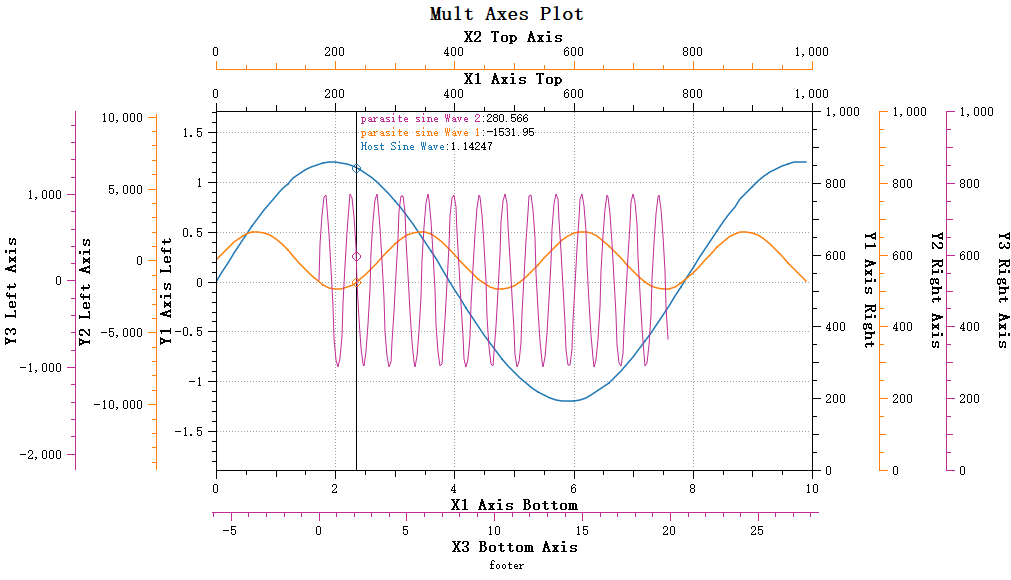

数据拾取功能

新增QwtPlotSeriesDataPicker 提供了数据拾取功能，鼠标移动时实时显示数据点信息

提供两种拾取模式

Y值拾取模式：

显示当前 X 位置对应所有曲线的 Y 值，支持线性插值计算。

最近点拾取模式：

计算距离鼠标最接近的点进行拾取，适合峰值数据拾取场景。

详细使用方法及效果请参考-Qwt-数据拾取工具: https://czyt1988.github.io/QWT/zh/use-guide/pick-value/

针对大数据集，Qwt 7 提供了窗口搜索算法：

默认启用阈值：1000 个数据点
搜索窗口默认为曲线点数的 5%
避免全曲线遍历，大幅提升性能

新增图表类型

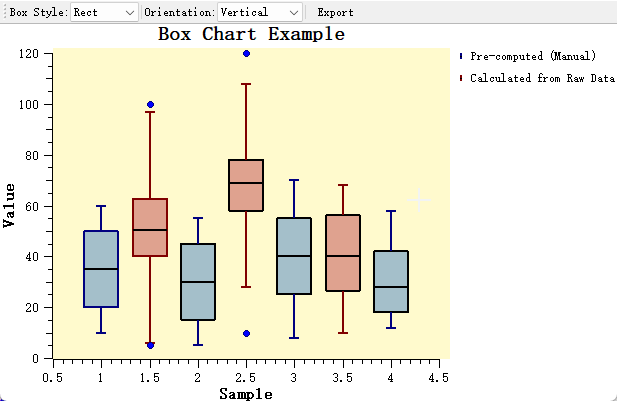

箱线图 --- QwtPlotBoxChart

QwtPlotBoxChart 提供完整的箱线图（Box-and-Whisker Plot）支持，直观展示数据统计分布特征。

支持预计算数据和原始数据自动计算两种方式
多种须须计算方法：Tukey(1.5×IQR)、百分位数、最小最大值、标准差、标准误
三种箱体样式：矩形、菱形、缺口形
垂直和水平方向切换
异常值自动检测、自定义符号和抖动显示

详细使用方法请参考-箱线图使用指南：https://czyt1988.github.io/QWT/zh/use-guide/boxchart/

其他实用功能

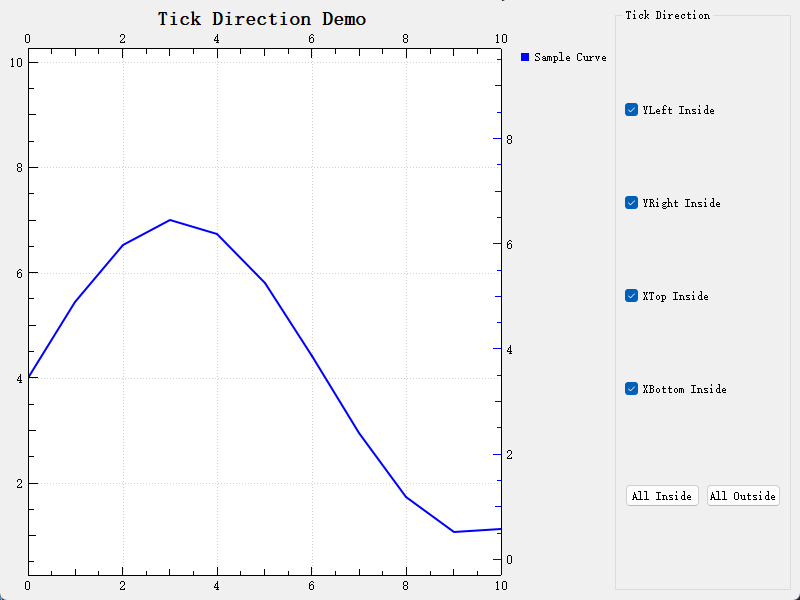

刻度朝内显示

v7.2.1 新特性，支持将坐标轴刻度线显示在绘图区域内部，适合紧凑布局场景。

详细使用方法请参考-刻度朝内显示：https://czyt1988.github.io/QWT/zh/use-guide/ticks-inside/，示例代码位于 examples/2D/ticks_inside

NaN/Inf 异常值处理

Qwt 7.0 对数据中的异常值（NaN、Inf）进行了完善处理：

QwtPointMapper 添加异常值处理，数据异常不会导致坐标映射错误
数据范围判断增加异常值过滤
绘图更加稳定，不会因异常数据崩溃

QwtGridRasterData 网格插值

新增 QwtGridRasterData 类，相比 QwtMatrixRasterData：

支持二维数据表输入
支持 X/Y 轴网格插值
更灵活的光谱图数据处理

主要用于热力图

迁移指南

Qt5.12+ 完全兼容
Qt6 完全支持
大部分 Qwt 6.x 代码可直接使用，仅需少量类名替换

总结

Qwt 7.0 是一次全面的现代化升级：

类别	新特性
架构升级	C++11/17、CMake构建、单文件引入
2D/3D一体化	QwtPlot3D融合、统一库支持2D和3D绘图
布局功能	QwtFigure多绘图容器、寄生绘图多坐标轴
交互改进	实时平移、整体画布缩放、坐标轴内置交互
数据拾取	Y值拾取、最近点拾取、智能插值
图表类型	箱线图、刻度朝内显示、3D表面图/网格图
稳定性	NaN/Inf处理、异常值过滤

这些新特性让 Qwt 成为一个更现代、更强大、更易用的 Qt 数据可视化库，一个库同时支持2D和3D绘图，适合科学计算、工程应用、数据分析等多种场景。

Github：https://github.com/czyt1988/QWT

Gitee：https://gitee.com/czyt1988/QWT

另外大家也可以观摩我新开的QIm库

Github：https://github.com/czyt1988/QIm

Gitee：https://gitee.com/czyt1988/QIm
