一、ICMP是什么
ICMP( Internet Control Message Protocol)是互联网控制报文协议，其主要功能确认IP包是否成功送达目标地址、报告发送过程中IP包被废弃的原因和改善网络设置等。
在IP通信中如果某个IP包因为某种原因未能达到目标地址，那么这个具体的原因将由ICMP负责通知。例如：

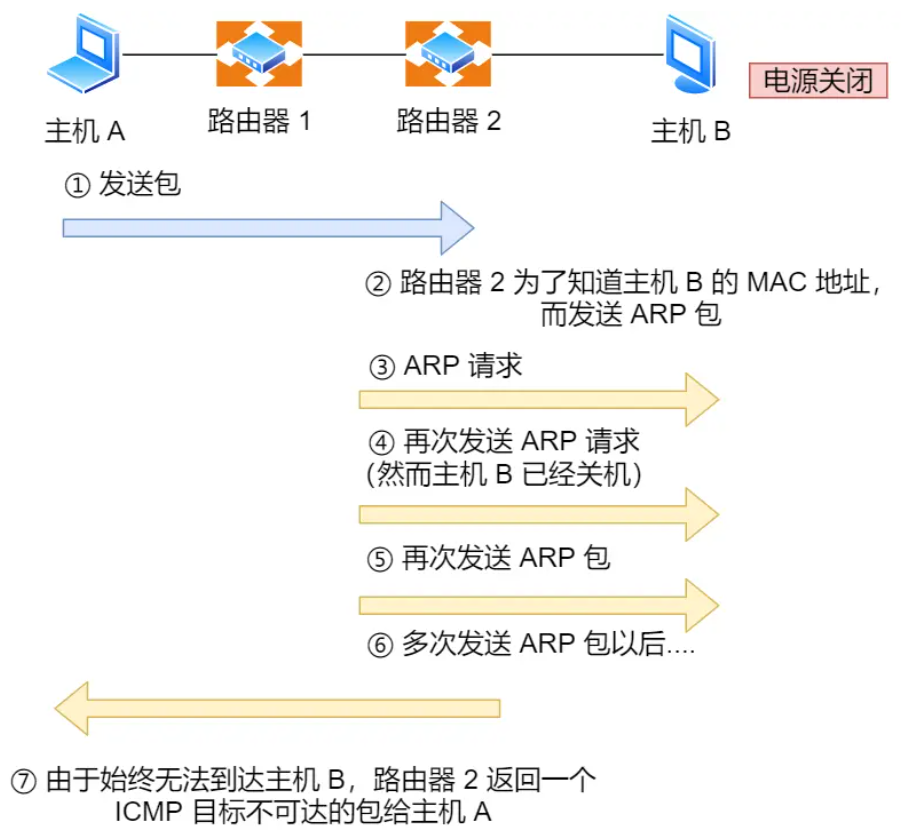

主机A向主机B发送了数据包，由于某种原因导致路由器2未能发现主机B的存在，这时，路由器2就会向主机A发送一个ICMP目标不可到达数据包，说明发往主机B的包未能成功。ICMP的这种通知消息会使用IP进行发送。

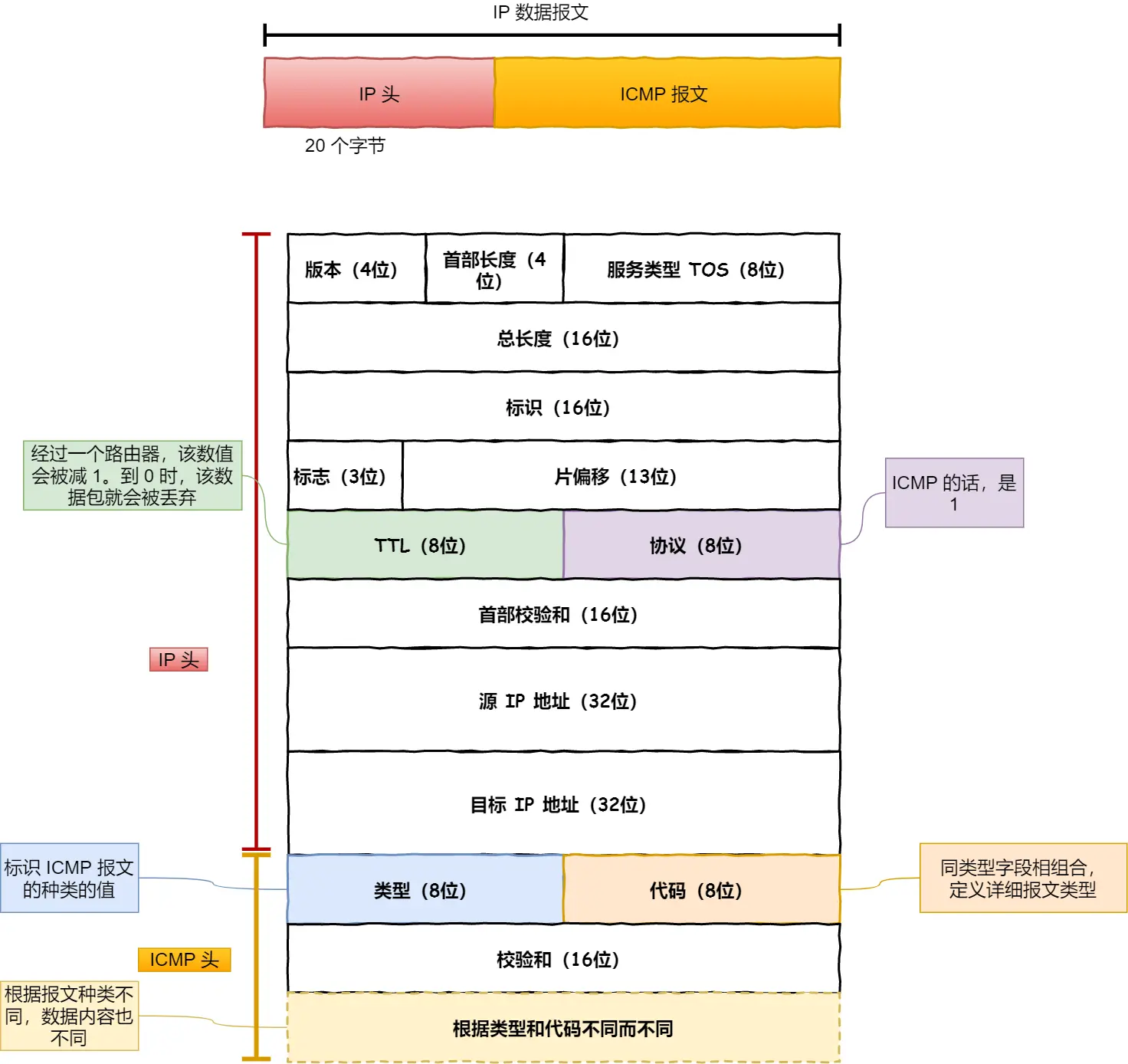

二、ICMP包头格式
ICMP报文是封装在IP包里面，它工作在网络层，是IP协议的助手。

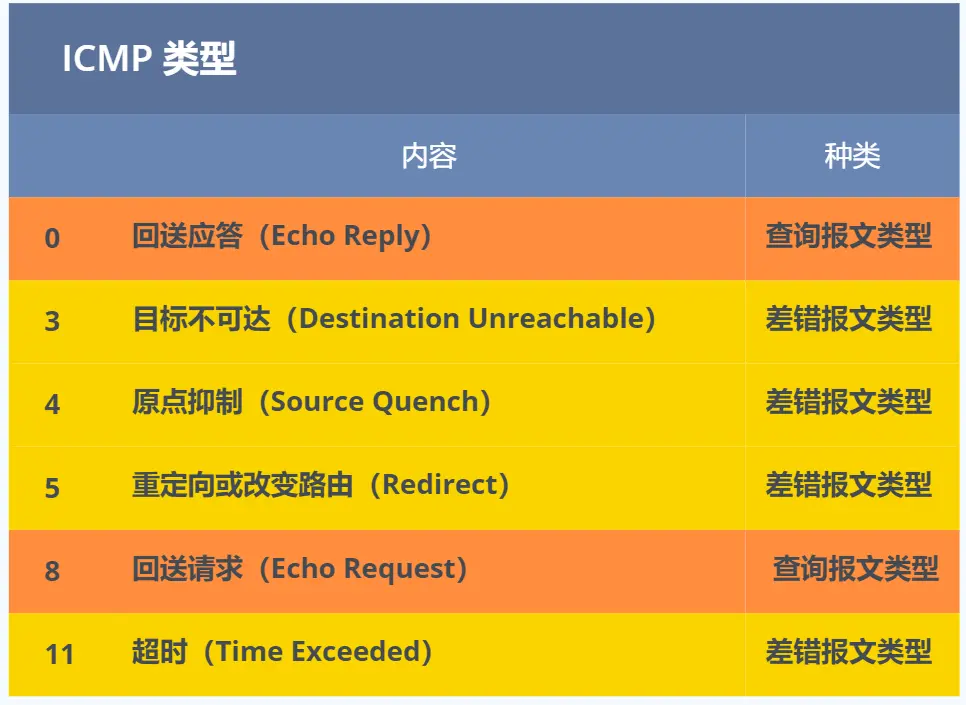

ICMP包头的类型字段，大致分为两大类：
- 查询报文类型：一种用于诊断的查询信息
- 差错报文类型：一类是通知出错原因的错误消息
三、查询报文类型

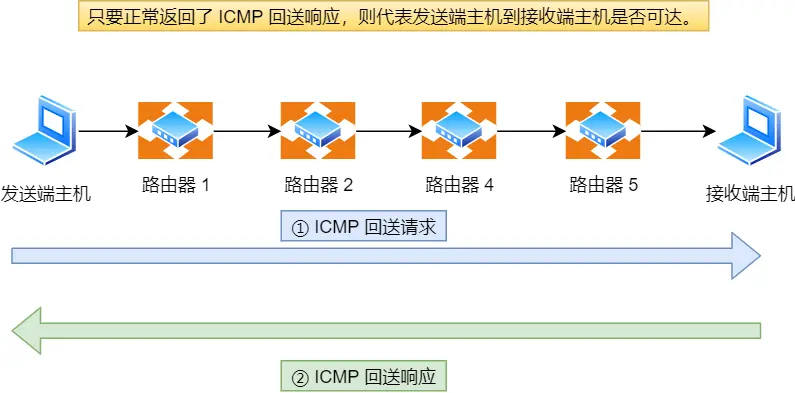

回送消息是类型0和8，用于进行通信的主机或路由器之间，判断所发送的数据包是否已经成功到达对端的一种消息，ping命令就是利用这个消息实现的。
可以向对端主机发送回送请求的消息（类型8），也可以接收对端主机发回来的回送应答消息（类型0）。

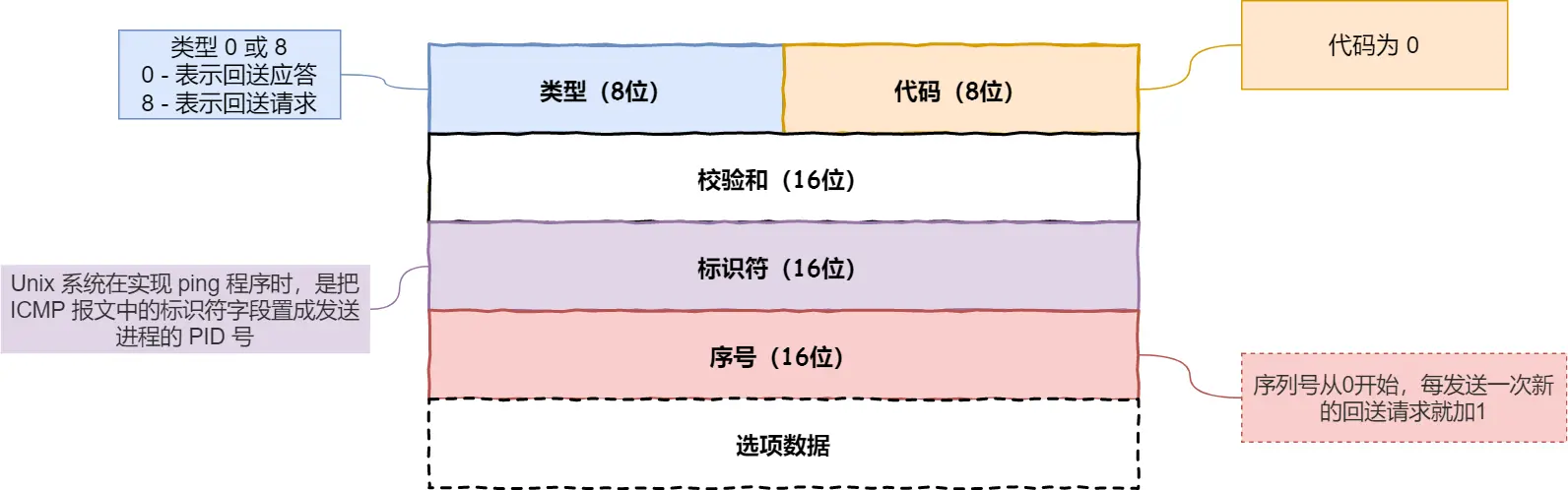

相比原生的ICMP，这里多了两个字段：
- 标识符：用以区分是哪个应用程序发ICMP包，比如用进程PID作为标识符；
- 序号：序列号从0开始，每发送一次新的回送请求就会加1，可以用来确认网络包是否有丢失。
四、差错报文类型
- 目标不可达消息---类型3
- 原点抑制消息---类型4
- 重定向消息---类型5
- 超时消息---类型11

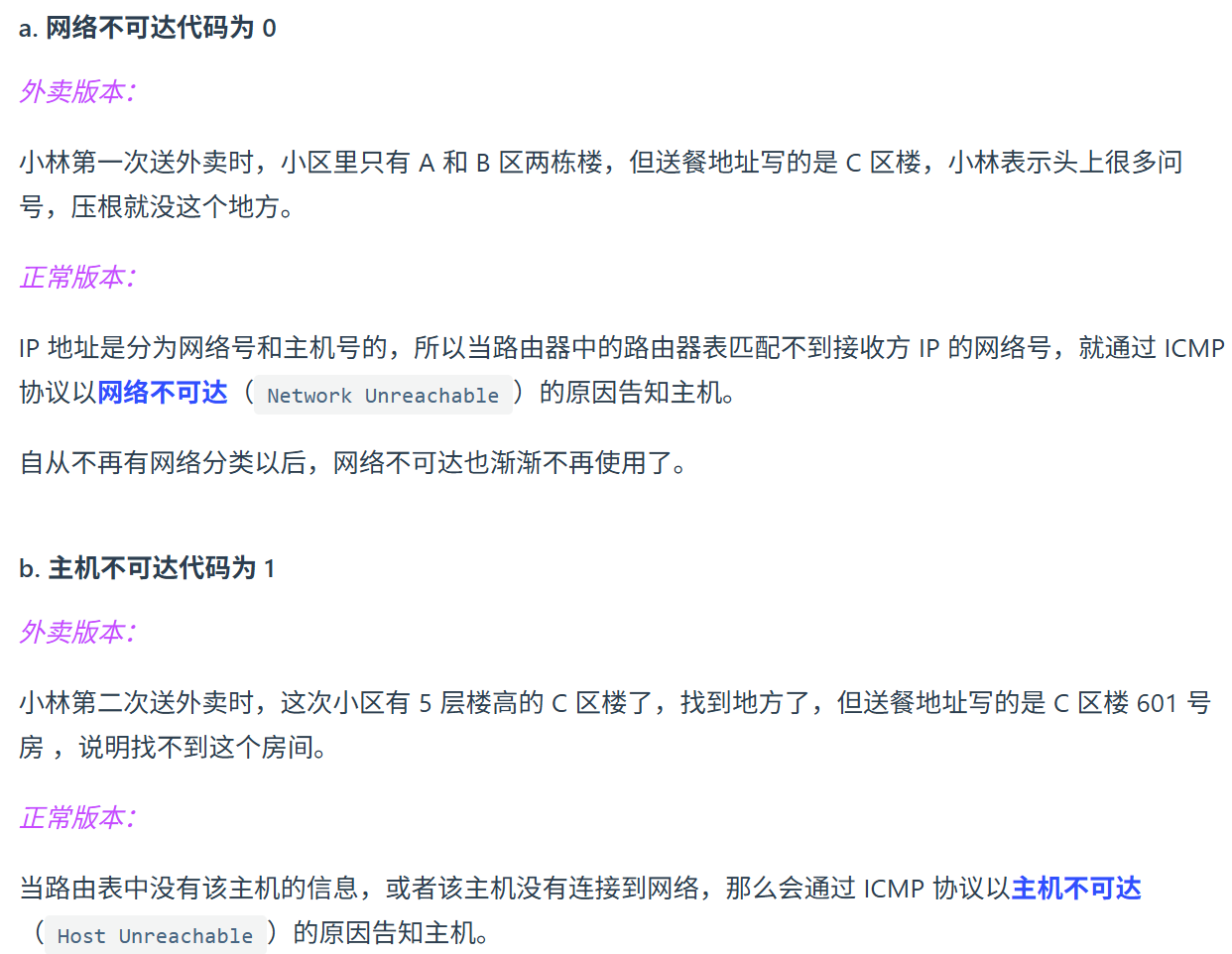

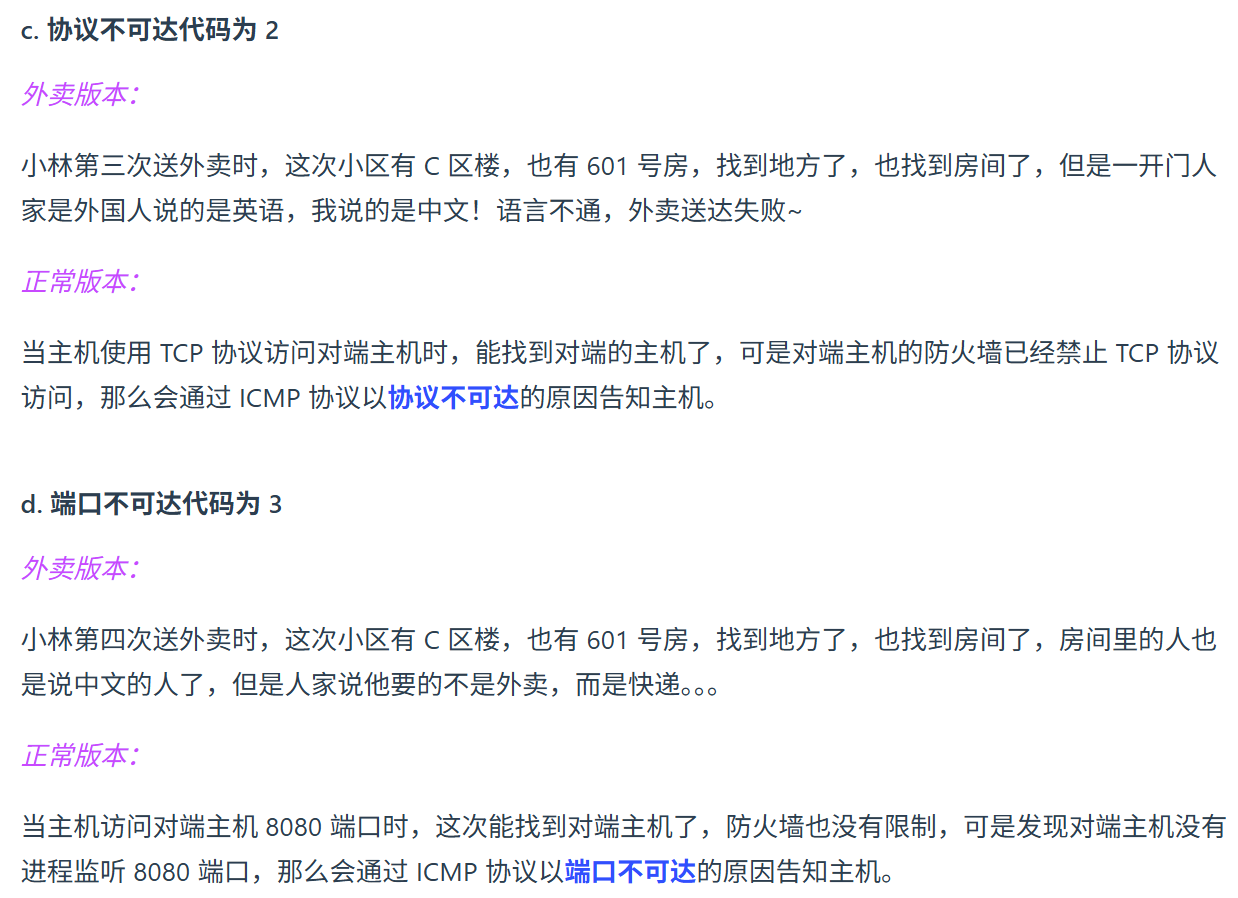

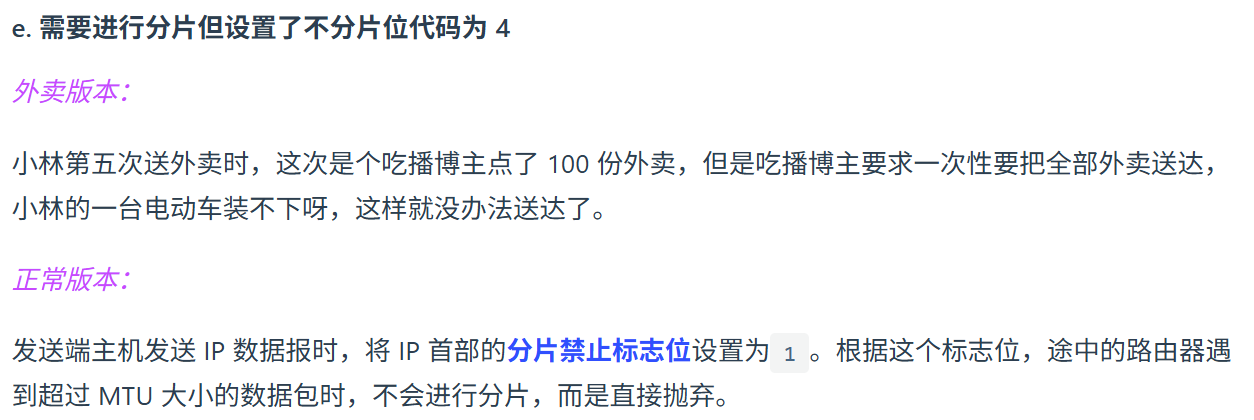

IP路由器无法将IP数据包发送给目标地址时，会给发送端主机返回一个目标不可达的ICMP消息，并在这个消息中显示不可达的具体原因，原因记录在ICMP包头的代码字段。
五、ping------查询报文类型的使用

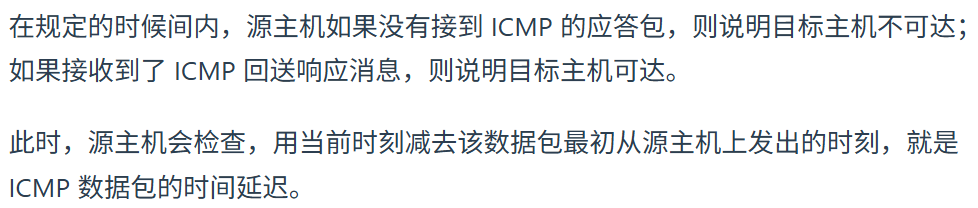

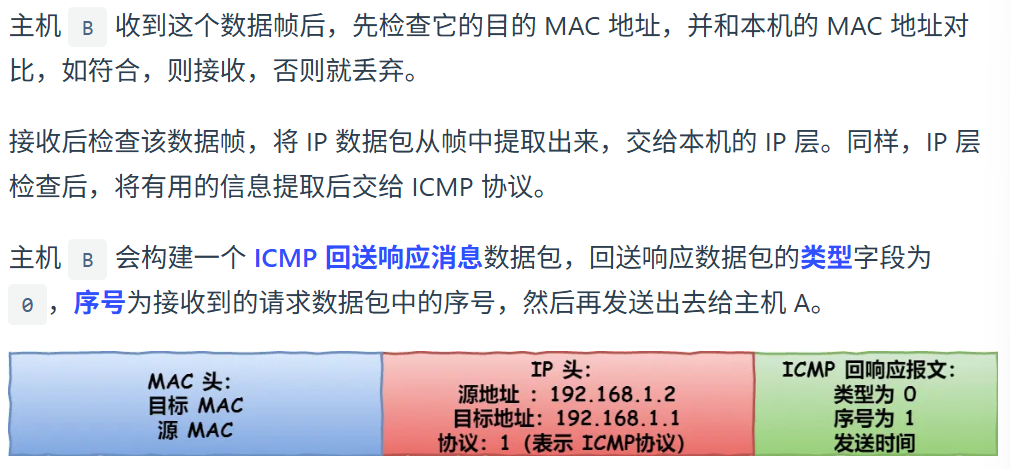

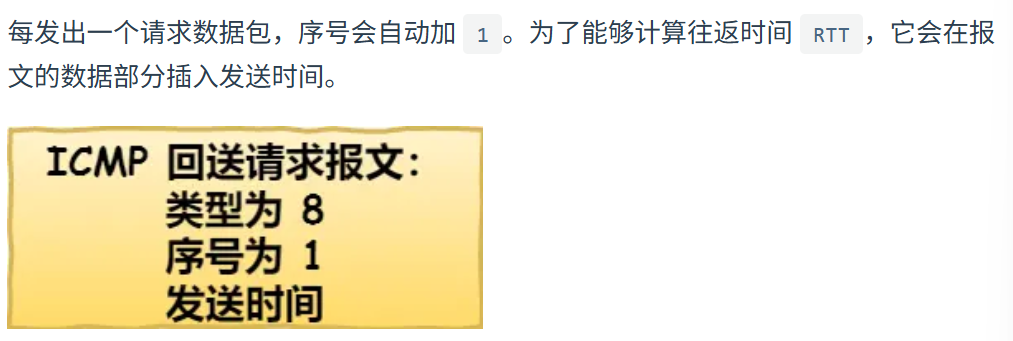

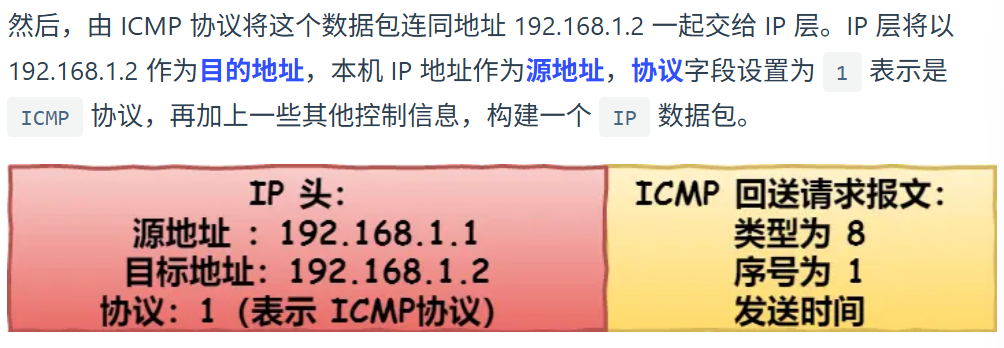

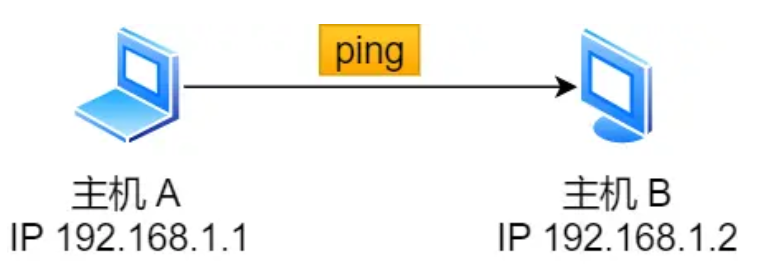

主机A执行ping主机B后，源主机首先构建一个ICMP回送请求消息数据包。ICMP数据包内包含两个字段，最重要的是两个：
- 类型：对于回送请求消息而言该字段为8；
- 序号：主要用去区别连续ping的时候发出的多个数据包。

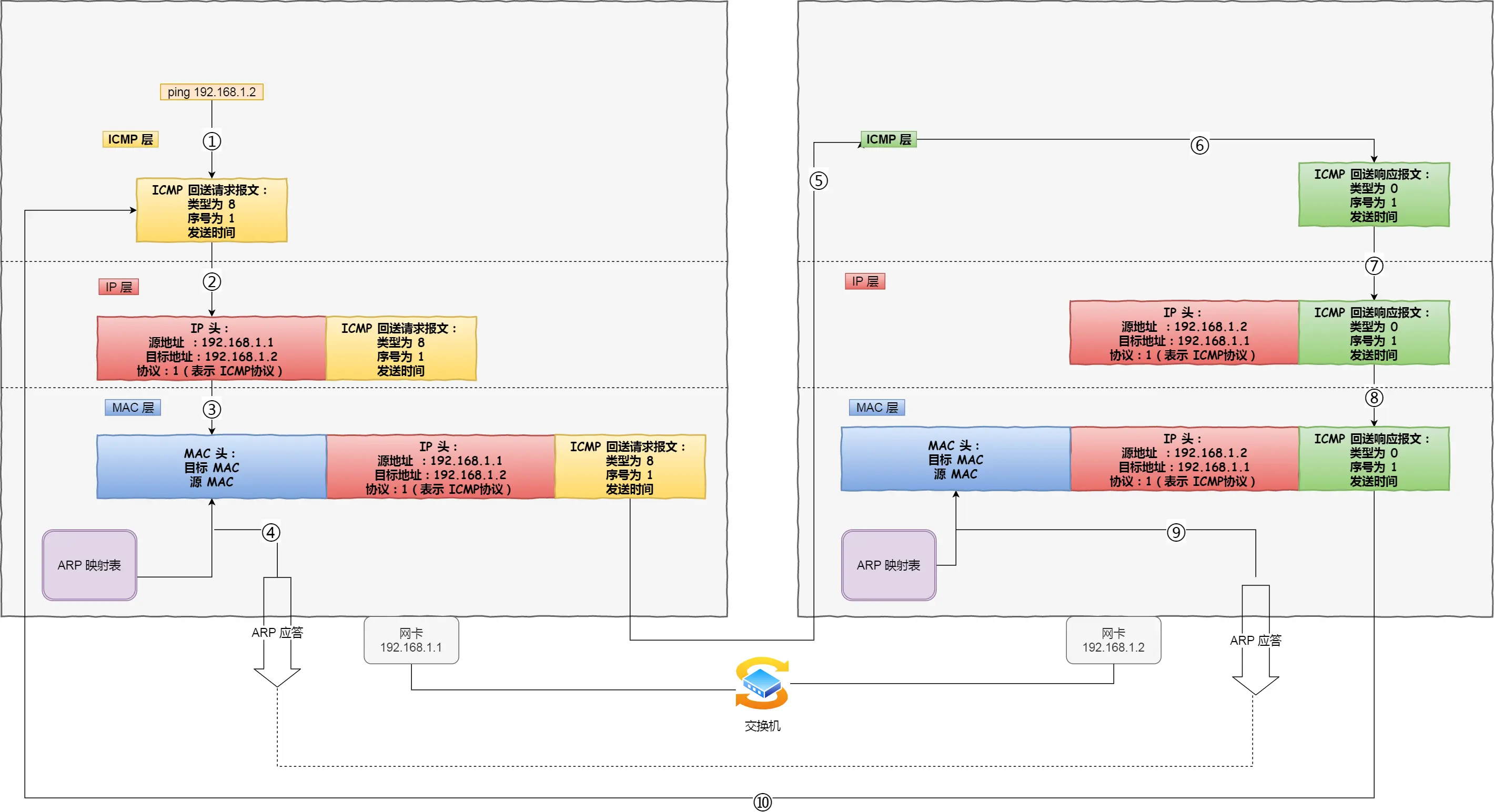

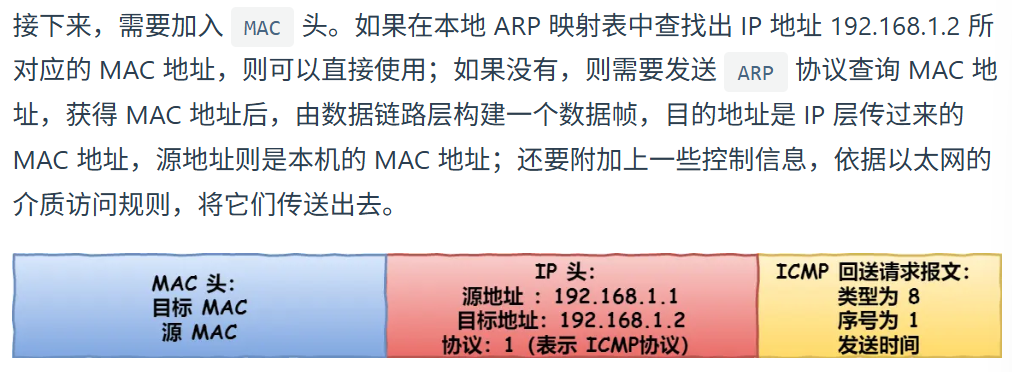

以上总结如下图：
如果跨网段的话，还会涉及网关的转发、路由器的转发等等。
