1 . 概述
地应力是油气井工程中控制水力压裂、井壁稳定的关键参数，传统测量方法多依赖取芯、单点测试或损伤井壁，难以实现井下长期、分布式、动态监测。光纤应变感测技术具有高分辨率、高精度、抗干扰等优势，其中光频域反射技术可实现毫米级空间分辨率与微应变级分布式测量，为原位地应力连续监测提供了可行手段。本文基于OFDR分布式应变感测，提出井下变压力扰动的原位地应力测量方法，完成光纤集成套管结构设计、岩体弹性参数反演与反向差应变地应力解算，并通过室内物理模拟验证方法有效性，为油气井地应力高精度、分布式、长期动态监测提供技术依据。

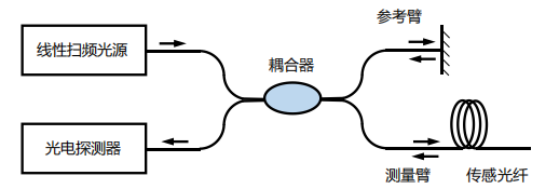

OFDR原理示意图
2.测试方案
OFDR分布式应变测试： 采用OFDR光纤解调系统，基于瑞利散射光频域反射原理，实现传感光纤沿线毫米级空间分辨率、1με应变精度的分布式测量，同步采集套管内压与光纤应变数据。
OSI-D光纤解调仪实物图
光纤集成套管制备与标定： 将光纤螺旋缠绕于套管外壁，建立光纤空间位置与宏弯损耗计算模型；通过内压加载试验完成感测管柱应变系数标定，消除结构与粘贴带来的误差。

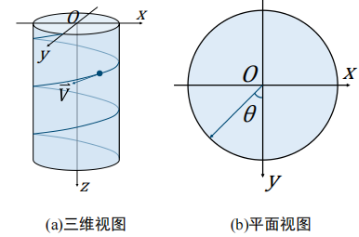

螺旋式缠绕光纤示意图

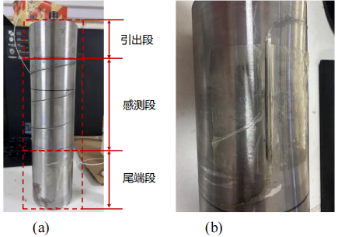

感测管柱设计结果
井下变压力扰动试验： 向封固于岩体的感测管柱施加阶梯内压，扰动井周岩体，使微裂缝完成"过度闭合---渐进张开---完全张开"过程，利用OFDR记录全程动态应变。

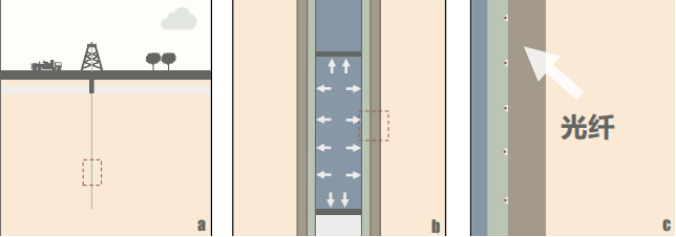

内压法示意图
参数反演与地应力解算： 基于OFDR实测应变，采用O-SHADE算法反演岩体正交各向异性弹性参数；通过反向差应变法，结合弹性参数解算原位地应力大小与方向。
3测试结果
OFDR感测特性： OFDR实现稳定分布式应变测量，感测管柱应变与内压呈良好线性关系，经标定后数据一致性高，可准确反映岩体微小变形。

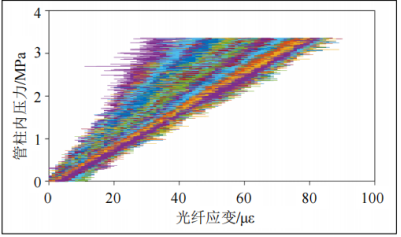

感测管柱应变校正试验结果
光纤套管结构性能： 螺旋缠绕光纤宏弯损耗在试验尺度内可忽略；大外径、薄壁厚套管可显著降低应变屏蔽，提升地层参数敏感性。

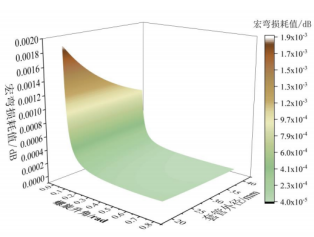

单模光纤沿程宏弯损耗图
岩体应变响应特征： OFDR测得应变--压力曲线呈现三段式特征：低压线性段、中压非线性段、高压线性段，分别对应微裂缝过度闭合、渐进张开、完全张开状态。

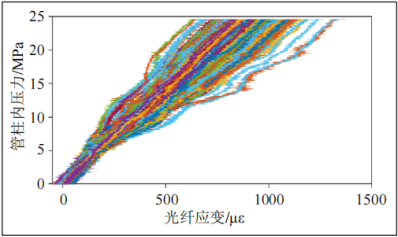

原位地应力测量试验结果

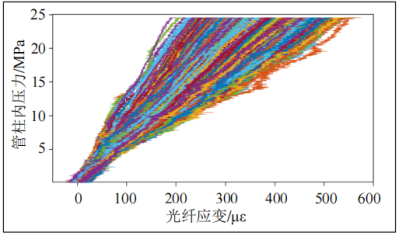

原位地应力测量试验应变校正结果
弹性参数与地应力结果： O-SHADE算法可稳定反演岩体弹性参数，适应值误差低于0.14%；基于反向差应变法成功得到原位地应力比值与方向，计算结果合理可靠。

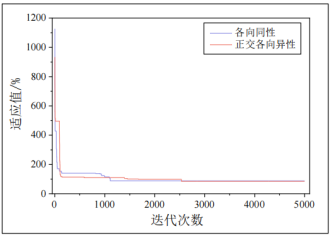

适应值曲线

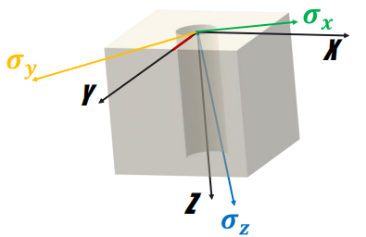

地应力方向反演结果
4.结论
OFDR光纤感测可实现岩体分布式微应变高精度采集，适合井下原位地应力长期动态监测。
螺旋缠绕式光纤集成套管结构合理，宏弯损耗小、应变传递稳定，可满足井下感测要求。
井下变压力扰动能够有效激发岩体微裂缝力学响应，结合OFDR可实现弹性参数精准反演。
基于OFDR的反向差应变法可有效解算原位地应力，室内试验验证了整套方法的可行性。
原文来自：
标题：《基于光纤感测的地应力监测方法研究》
作者：张鲲鹏
