温度传感器-DS18B20驱动框架编写

提示：温度传感器-DS18B20驱动框架编写

这里不仅仅是温度传感器驱动框架层编写，也基本上是所有驱动框架的基本框架，所以这里有整理、归整知识点的必要

文章目录

• 前言-引言
• [一、 参考资料](#一、 参考资料)
• 二、源码骨架
• • 1、源码实现
  • 2、源码简要分析
  • • 驱动入口和出口函数
    • [驱动注册函数platform_driver_register 分析](#驱动注册函数platform_driver_register 分析)
    • [platform_driver 结构体定义](#platform_driver 结构体定义)
    • • [platform_driver 结构体对象 .driver 实现](#platform_driver 结构体对象 .driver 实现)
      • [platform_driver 结构体对象 .probe 实现](#platform_driver 结构体对象 .probe 实现)
  • 3、源码小结
• 三、头文件逐行解析
• [四、probe 函数解析（核心！）](#四、probe 函数解析（核心！）)
• • [probe 是驱动的「入口函数」](#probe 是驱动的「入口函数」)
  • [真实驱动中，probe 要做这些事：](#真实驱动中，probe 要做这些事：)
  • [参数 struct platform_device *dev](#参数 struct platform_device *dev)
• 五、设备树匹配表解析
• • 核心作用：设备树与驱动的匹配规则
  • 对应设备树节点写法（必须配套）
• [六、platform_driver 结构体解析](#六、platform_driver 结构体解析)
• • 关键字段说明
• 七、模块初始化函数解析
• • [__init 宏：](#__init 宏：)
  • platform_driver_register
• [八、模块宏 + 协议声明](#八、模块宏 + 协议声明)
• 九、完整执行流程（最重要！）
• 十、这个驱动的价值与扩展方向
• • 价值
  • [扩展成完整 DS18B20 驱动需要加什么？](#扩展成完整 DS18B20 驱动需要加什么？)
  • • [在 probe 中](#在 probe 中)
    • [2、注册字符设备 / 杂项设备，提供应用层接口；](#2、注册字符设备 / 杂项设备，提供应用层接口；)
    • 3、添加定时器，周期性读取温度。
• 总结

---

前言-引言

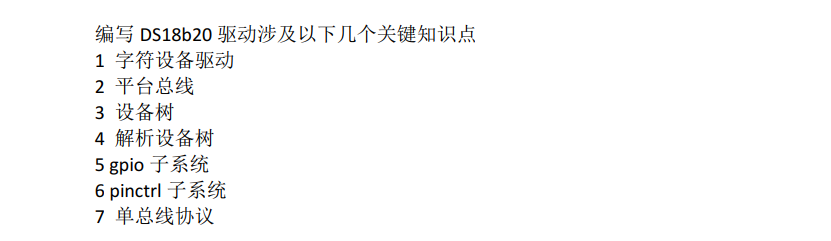

我们会发现，知识点1-6 其实之前都已经学习过或者说都实验过，有一定的基础。 这里唯一的知识点不就是在之前知识点基础上用单总线协议 来 实现文档传奇器 DS18B20 的温度获取和设置嘛。

这里核心点：把之前的知识点 字符设备驱动、平台总线、设备属、解析设备树、gpio子系统、pinctrl 子系统 知识点串联起来，然后理解和使用单总线协议 实现基本功能。

一、 参考资料

这里我们的目标是写一个驱动框架，如上前言描述 用到的是平台总线。 其实就是写一个平台总线的驱动框架。 之前我们有过平台总线相关知识点，平台总线驱动的代码暂未整理，但是其它知识点还是有必要回顾的：

• 总线设备知识点：
  platform总线注册流程分析
  在总线下注册设备及设备注册流程分析
  Linux驱动之platform 总线设备注册流程分析

• 总线驱动相关知识点：
  驱动-在自定义总线上创建驱动-分析驱动注册流程

二、源码骨架

对于新手而言，强烈建议先搞清楚基本知识点，如上： 参考资料 是基本知识点，也可以自己了解并掌握基本知识点先

1、源码实现

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>


int ds18b20_probe(struct platform_device *dev){
    printk("This is probe \n");
    return 0;
}

const struct of_device_id ds18b20_match_table[] = {
    {.compatible = "ds18b20"},
    {},
};

struct platform_driver ds18b20_driver = {
    .driver = {
        .owner = THIS_MODULE,
        .name = "ds18b20",
        .of_match_table = ds18b20_match_table,
    },
    .probe = ds18b20_probe,
};


static int __init ds18b20_init(void){
    int ret;
    ret = platform_driver_register(&ds18b20_driver);
    if(ret < 0){
        printk("platform_driver_register error\n");
        return -1;
    }

    return 0;
}

static void __exit ds18b20_exit(void){
    platform_driver_unregister(&ds18b20_driver);
}

module_init(ds18b20_init);
module_exit(ds18b20_exit);
MODULE_LICENSE("GPL");

2、源码简要分析

驱动入口和出口函数

这两个是最没有含金量的，但是是入口和出口，照葫芦画瓢即可；核心点是其实现方法里面是 注册平台总线驱动和协助平台总线驱动

module_init(ds18b20_init);
module_exit(ds18b20_exit);

static int __init ds18b20_init(void){
    int ret;
    ret = platform_driver_register(&ds18b20_driver);
    if(ret < 0){
        printk("platform_driver_register error\n");
        return -1;
    }

    return 0;
}

static void __exit ds18b20_exit(void){
    platform_driver_unregister(&ds18b20_driver);
}

驱动注册函数platform_driver_register 分析

 ret = platform_driver_register(&ds18b20_driver);

#define platform_driver_register(drv) \
	__platform_driver_register(drv, THIS_MODULE)



/**
 * __platform_driver_register - register a driver for platform-level devices
 * @drv: platform driver structure
 * @owner: owning module/driver
 */
int __platform_driver_register(struct platform_driver *drv,
				struct module *owner)
{
	drv->driver.owner = owner;
	drv->driver.bus = &platform_bus_type;
	drv->driver.probe = platform_drv_probe;
	drv->driver.remove = platform_drv_remove;
	drv->driver.shutdown = platform_drv_shutdown;

	return driver_register(&drv->driver);
}

如上跟踪代码，最终跟进到了 __platform_driver_register 函数，传递的参数是 platform_driver 指针，所以：platform_driver_register(&ds18b20_driver) 注册参数就是一个结构体的地址， 我们就定义一个 platform_driver 结构体即可

platform_driver 结构体定义

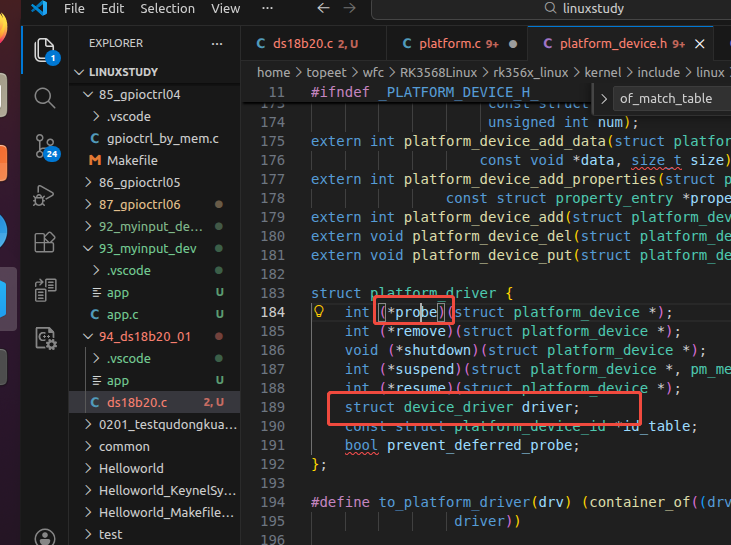

先搞清楚源码结构，对比源码和我们自己写的程序：

• .probe 对象是什么？int （*probe）(struct platform_device *) 返回的是int ,所以 我们定义的一个方法返回int 值，传入platform_device 结构体对象

int ds18b20_probe(struct platform_device *dev){
    printk("This is probe \n");
    return 0;
}

• .driver对象，是一个结构体

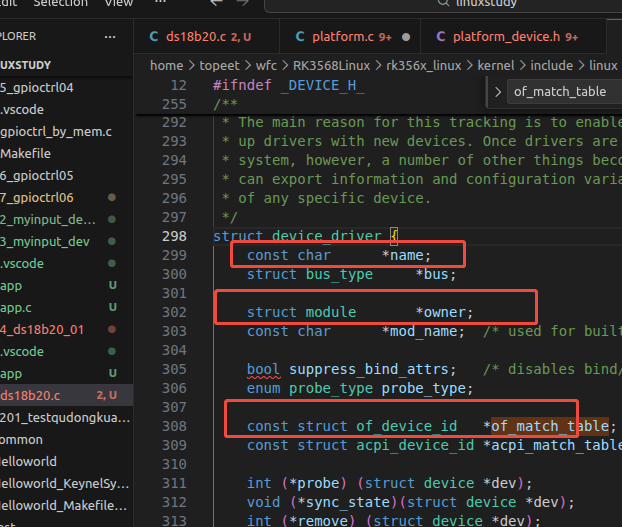

  看源码对象中的定义：struct device_driver driver;，在实际开发中，我们直接实现的，当然可以定义一个结构体然后赋值，对比源码如下：

.driver = {
        .owner = THIS_MODULE,
        .name = "ds18b20",
        .of_match_table = ds18b20_match_table,
    },

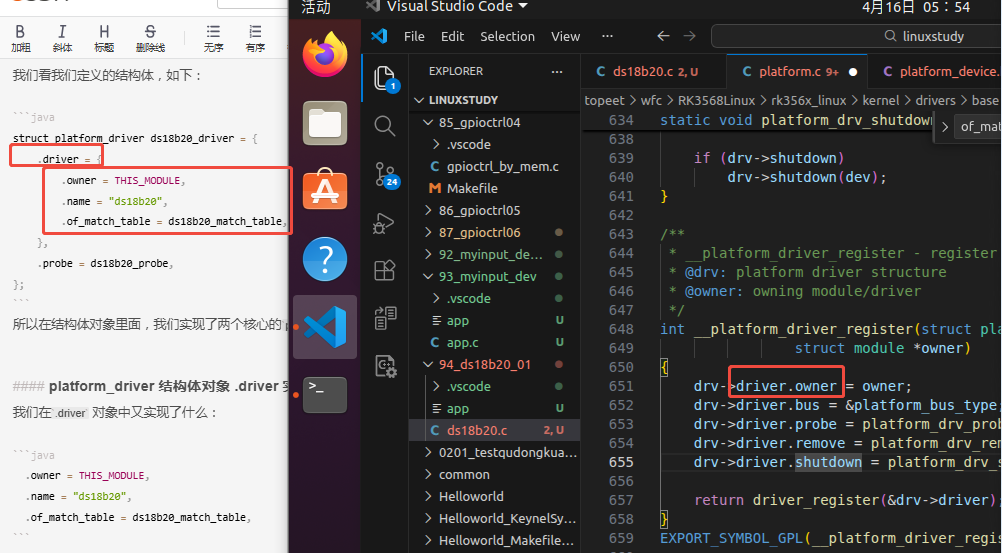

我们看我们定义的结构体，如下：

struct platform_driver ds18b20_driver = {
    .driver = {
        .owner = THIS_MODULE,
        .name = "ds18b20",
        .of_match_table = ds18b20_match_table,
    },
    .probe = ds18b20_probe,
};

所以在结构体对象里面，我们实现了两个核心的platform_driver的对象调用：.driver 和 。probe

platform_driver 结构体对象 .driver 实现

我们在.driver 对象中又实现了什么：

  .owner = THIS_MODULE,
  .name = "ds18b20",
  .of_match_table = ds18b20_match_table,

platform_driver 结构体对象 .probe 实现

3、源码小结

代码是一个平台驱动框架：

• 向 Linux 内核注册一个 ds18b20 平台驱动；
• 通过设备树 compatible 属性匹配硬件设备；
• 匹配成功后，内核自动调用 probe 函数（打印一句话）；
• 卸载驱动时，注销驱动并释放资源。

三、头文件逐行解析

#include <linux/init.h>     // 模块初始化/卸载宏（__init / __exit）
#include <linux/module.h>   // 模块核心API（ GPL协议、模块入口出口等）
#include <linux/platform_device.h> // 平台总线核心结构体（platform_driver、platform_device）
#include <linux/of.h>       // 设备树操作API（of_device_id 匹配表）

• 这 4 个是平台驱动 + 设备树必备头文件，缺一不可。
• linux/of.h 专门用于设备树匹配，没有它驱动无法和设备树绑定。

四、probe 函数解析（核心！）

// 设备与驱动匹配成功后，内核自动调用的函数
int ds18b20_probe(struct platform_device *dev){
    printk("This is probe \n");  // 内核打印函数（类似printf）
    return 0;                    // 0=成功，负数=失败
}

关键知识点

probe 是驱动的「入口函数」

• 不是我们手动调用，是内核自动调用；
• 触发条件：设备树中的设备 和 驱动 匹配成功。

真实驱动中，probe 要做这些事：

• 申请 GPIO / 中断 / I2C/SPI 资源；
• 注册字符设备 / 杂项设备；
• 初始化硬件（DS18B20 复位、读取 ID）；
• 创建 sysfs 节点、注册输入子系统等。

参数 struct platform_device *dev

• 指向匹配成功的硬件设备；
• 可以从中获取设备树配置（寄存器地址、GPIO 号等）。

五、设备树匹配表解析

// 设备树匹配表（驱动 <-> 设备树 绑定的关键）
const struct of_device_id ds18b20_match_table[] = {
    {.compatible = "ds18b20"},  // 匹配规则：compatible 属性完全一致
    {},                         // 空结构体，代表表结束（必须写！）
};

核心作用：设备树与驱动的匹配规则

• 内核会遍历设备树，查找 compatible = "ds18b20" 的节点；
• 找到后，就把这个设备和我们的驱动绑定；
• 绑定成功 → 自动调用 probe。

对应设备树节点写法（必须配套）

这里我们暂且 延伸一下如下基本知识点 设备属节点

ds18b20@0 {
    compatible = "ds18b20";  // 必须和驱动里的字符串完全一样！
    pinctrl-names = "default";
    gpios = <&gpio 5 GPIO_ACTIVE_HIGH>;
};

六、platform_driver 结构体解析

// 平台驱动核心结构体
struct platform_driver ds18b20_driver = {
    .driver = {  // 基础驱动信息
        .owner = THIS_MODULE,        // 固定写法：防止驱动被卸载时出现内存错误
        .name = "ds18b20",           // 驱动名字（sysfs可见，无设备树时也用它匹配）
        .of_match_table = ds18b20_match_table, // 绑定设备树匹配表
    },
    .probe = ds18b20_probe,  // 绑定匹配成功后的执行函数
};

关键字段说明

字段	说明
.owner = THIS_MODULE	内核必备，必须写，用于模块引用计数；
.name = "ds18b20"	驱动名称，在 /sys/bus/platform/drivers/ 下可见；无设备树时，靠这个名字匹配设备；
.of_match_table	设备树匹配的核心，把上面的匹配表挂到驱动上；
.probe	绑定我们实现的 probe 函数。

七、模块初始化函数解析

// 模块安装时执行（insmod xx.ko）
static int __init ds18b20_init(void){
    int ret;
    // 向内核注册平台驱动
    ret = platform_driver_register(&ds18b20_driver);
    if(ret < 0){
        printk("platform_driver_register error\n");
        return -1;
    }
    return 0;
}

__init 宏：

• 告诉内核，这个函数只执行一次，执行完释放内存；

platform_driver_register

• 内核核心 API，把驱动注册到平台总线；
• 注册后，内核立刻开始匹配设备树设备。

八、模块宏 + 协议声明

module_init(ds18b20_init);   // 注册模块入口函数
module_exit(ds18b20_exit);   // 注册模块出口函数
MODULE_LICENSE("GPL");       // 声明开源协议（必须写，否则内核报错）

• module_init：指定 insmod 时执行哪个函数；
• module_exit：指定 rmmod 时执行哪个函数；
• MODULE_LICENSE("GPL")：强制要求，没有会触发内核污染警告。

九、完整执行流程（最重要！）

insmod ds18b20.ko
    ↓
ds18b20_init() 执行
    ↓
platform_driver_register() 注册驱动到平台总线
    ↓
内核遍历设备树
    ↓
找到 compatible = "ds18b20" 的设备
    ↓
设备与驱动匹配成功
    ↓
内核自动调用 ds18b20_probe()
    ↓
打印 This is probe
    ↓
驱动加载完成

=====================

rmmod ds18b20.ko
    ↓
ds18b20_exit() 执行
    ↓
platform_driver_unregister() 注销驱动
    ↓
驱动卸载完成

十、这个驱动的价值与扩展方向

价值

这是Linux 设备树 + 平台驱动的标准模板，几乎所有 ARM 板载外设驱动（GPIO、I2C、SPI、传感器）都用这套框架。

扩展成完整 DS18B20 驱动需要加什么？

在 probe 中

• 从设备树获取 GPIO 编号；
• 申请 GPIO；
• 实现单总线（1-Wire）时序；
• 实现温度读取函数；

2、注册字符设备 / 杂项设备，提供应用层接口；

3、添加定时器，周期性读取温度。

总结

• 这是Linux Platform 平台驱动最简框架，支持设备树匹配；
• probe 函数是驱动的灵魂，匹配成功自动执行；
• of_device_id 是驱动与设备树绑定的桥梁，compatible 必须完全一致；
• 核心 API：platform_driver_register（注册）、platform_driver_unregister（注销）；
• 适合所有片上外设、简单传感器的驱动开发。
• 最后：个人理解，还是需要理解源码，学会查看源码，学会分析基本源码。此文就是一个平台总线的驱动骨架，驱动代码中最基础的内容，后续可以拿着直接复用 ， 理解并掌握特别重要。
