在国产芯片加速突围的当下，测试效率影响着产品能否抢先上市（TTM）。面对行业普遍存在的底层调试耗时久、一致性认证难等痛点，致远仪器基于深厚技术积淀，打造一套覆盖芯片研发到量产的CAN测试解决方案，助力企业攻克验证难题，用质量抢占市场先机。
行业观察：多维需求下的市场变量
当前，芯片产业处于技术迭代与市场扩张的交叉口，机遇背后，是更加严苛的交付标准。
1、汽车"新三化"推高技术门槛
随着智能座舱与自动驾驶的普及，MCU与SoC已从单纯的控制单元进化为移动计算中心。车载环境要求芯片具备极高的数据吞吐量与功能安全性，任何微小的通信瑕疵，都可能在整车系统中被放大为安全风险。
图 1 汽车三新化
2、国产替代加速，抢滩窗口期
数据显示，国内芯片设计企业数量增长显著（预计2025年将达27万家）。赛道拥挤，意味着谁能更流畅地完成研发验证、更早交付高可靠性产品，谁就能在国产化进程中站稳脚跟。

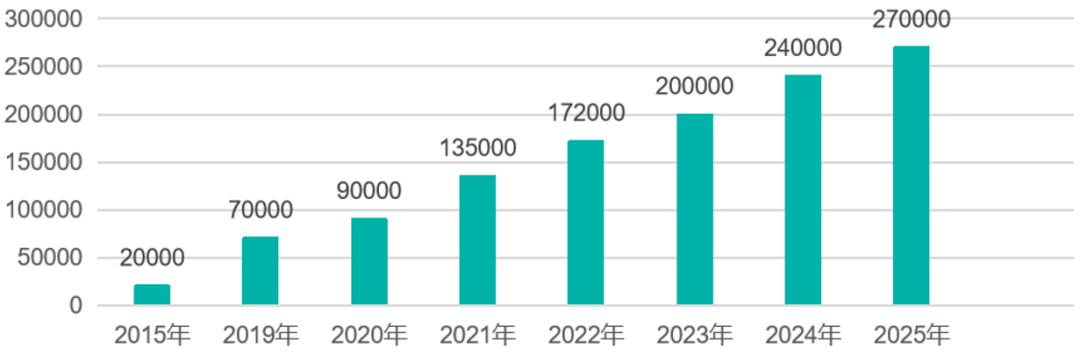

图2 企查查注册芯片厂家
3、工控与物联的高可靠刚需
在工业自动化与能源互联领域，CAN通信是设备协同的神经末梢。芯片必须在强电磁干扰环境下，依然保证毫秒级的实时响应与数据零丢失，这对芯片的抗扰能力提出了硬性要求。

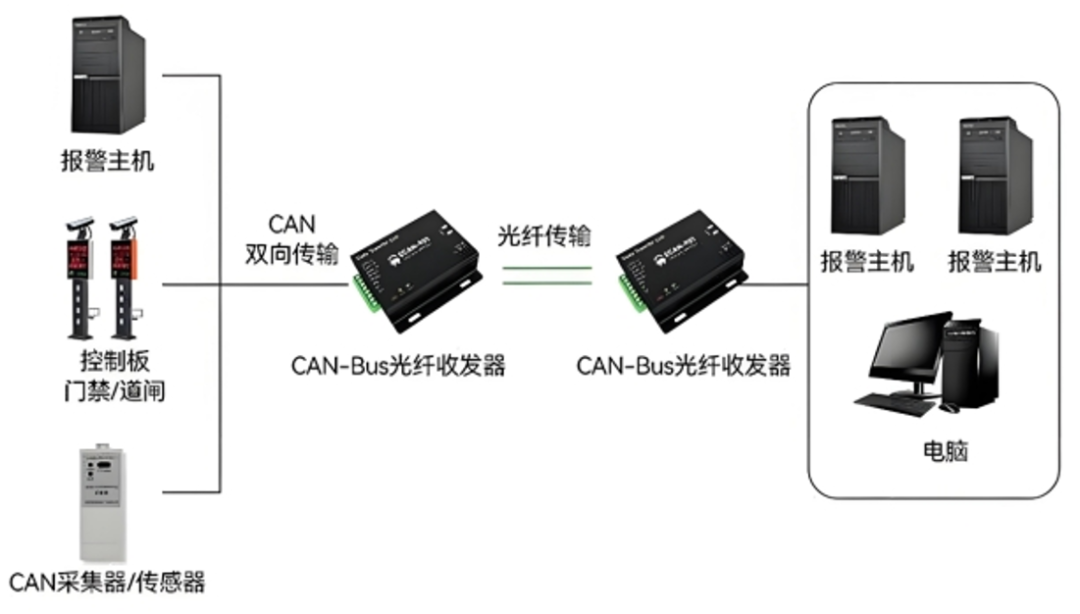

图3 工业控制测试场景
拖慢交付的三个现实问题
尽管市场需求旺盛，但传统测试手段的滞后，正在限制芯片企业的效能释放：
1、开发效率受阻
底层驱动调试如同"盲盒"作业，缺乏可视化工具，工程师常需花费大量时间排查寄存器配置，重复劳动过多；
2、验证覆盖不足
一致性与压力测试往往依靠简易工具，难以穷尽极端边界条件，容易给量产阶段留下隐患；
3、问题复现困难面对偶发的通信故障与EMC干扰，由于缺乏完整的数据支撑，技术团队常陷入"找不到根因"的排查拉锯战，直接影响上市进度。
场景落地：CAN分析仪的实际应用
针对上述痛点，致远仪器CAN分析仪将测试场景对应至开发、认证、维保三个核心阶段，提供具体的落地对策。
研发阶段：让调试透明化、压力可视化
在芯片集成CAN IP核后的驱动开发期，工具的即时反馈能力至关重要。
1、寄存器级精准调试
借助Zview软件，工程师可同屏监测 逻辑层的报文数据与物理层的电气信号（CANH/CANL）。代码修改是否生效、波形是否畸变，一目了然，将驱动开发周期大幅缩短。

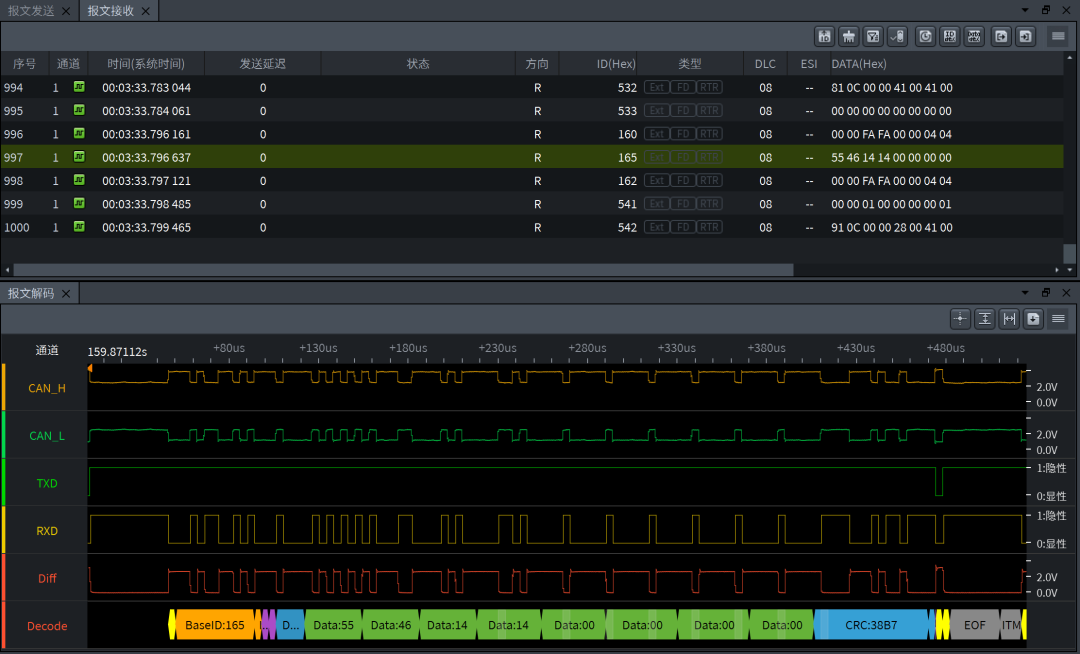

图4 报文与底层电气信号对应
2、极限压力摸底
利用报文收发功能、负载率测试、报文周期等功能，进行压力测试，验证芯片在极端数据流冲击下的稳定性，确保在高压工况下不宕机。

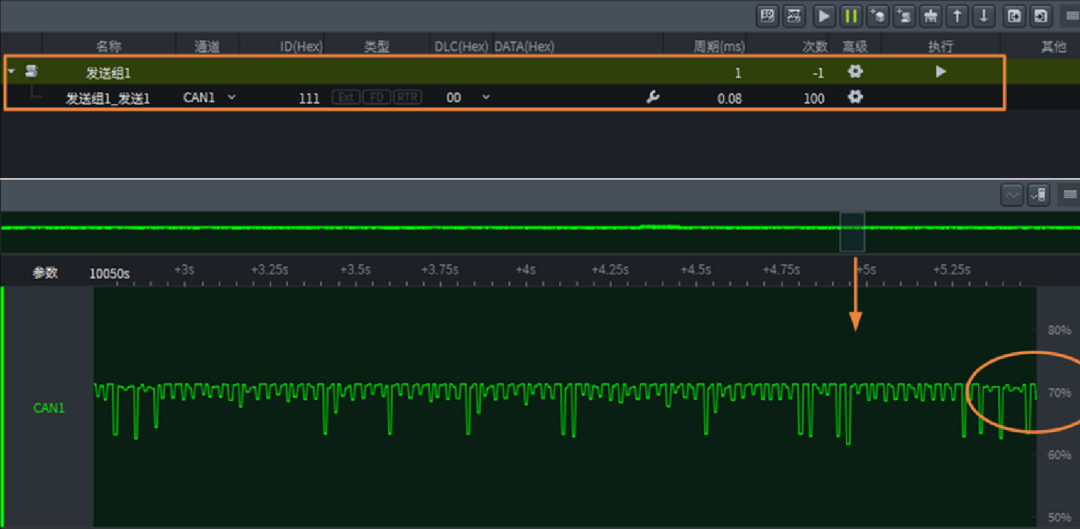

图 5 总线 70% 负载模拟
3、错误响应验证
通过主动发送干扰、被动接收干扰，模拟ID填充错误、位错误等，验证控制器在各种极端情况下的错误响应能力，如图6所示。符合ISO16845-1-2016标准要求。

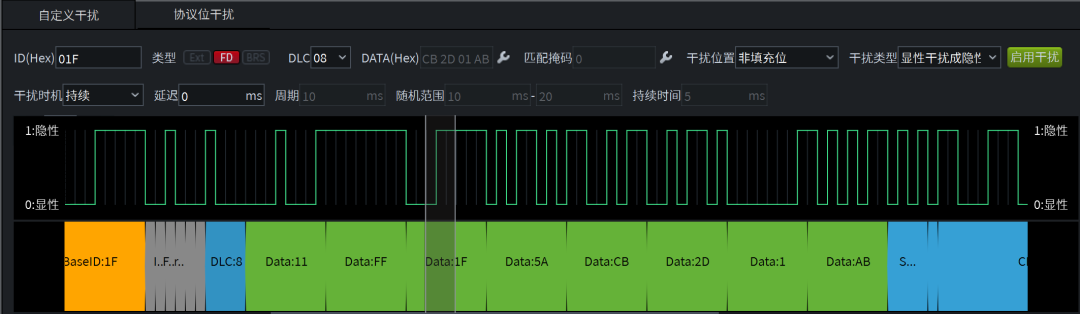

图 6 被动干扰注入
认证阶段：标准化的自动"体检"****
在量产前，芯片必须通过物理层与数据链路层的严格验证。
1、自动化合规测试
互联互通的前提是标准统一。系统内置35+项自动化测试用例（基于ISO 11898标准），全自动执行，无人值守，排除人为操作误差。
2、数据化测试报告
自动生成含"Pass/Fail"结论的专业测试报告。这不仅是研发自查的依据，更是芯片原厂向Tier 1或OEM客户证明产品质量、快速通过准入的有力凭证。

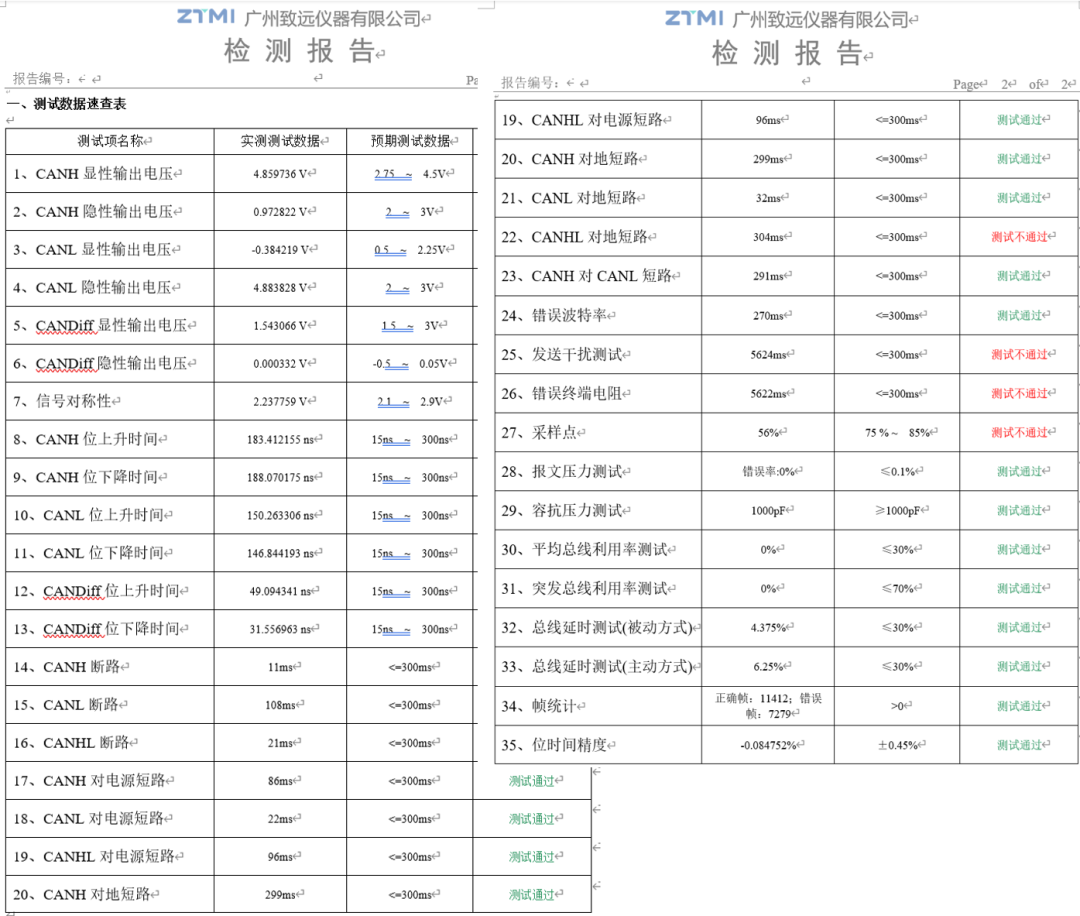

图 7 ZPS 一键测试报表
应用支持：从"经验推断"到"数据复盘"****
当芯片交付下游客户，面对整机层面的通信疑难，原厂FAE（技术支持）需要高效的诊断手段。
1、长周期故障捕获
依托海量存储技术，分析仪可进行长时间无人值守记录，精准捕捉那些"几天才出现一次"的偶发故障，保留完整现场数据。
2、精准归因分析
通过高级触发与仲裁分析功能，工程师能迅速分辨是软件逻辑冲突，还是外部EMC干扰导致的物理层畸变。快速厘清软件与硬件的责任边界，帮助客户高效解决问题，维护原厂技术口碑。

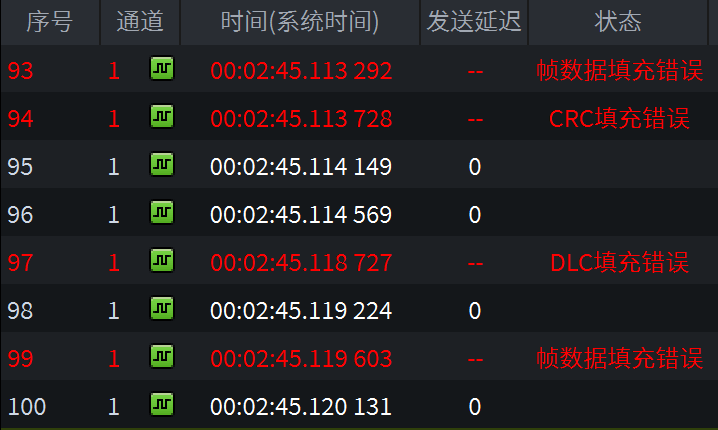

图 8 错误帧分析
结 语
芯片研发没有捷径，但优秀的工具可以减少弯路。致远仪器CAN分析仪的核心价值，在于用标准化的测试和精准的数据，将不确定的研发风险转化为可控的质量指标。
致远仪器致力于为工程师提供高效、客观的验证手段，协助企业打磨产品细节，确保每一颗出厂芯片都能经得起实战考验。
