APU：Accelerated Processing Unit，加速处理器
APU Cluster4 harvest"不是简单的冗余设计，而是芯片制造中一种非常关键且常见的 "良率优化"（Yield Optimization） 技术------Harvesting（收获/修复）。
什么是 Harvesting（收获）？
在先进半导体工艺（尤其是7nm、5nm及以下）中，由于制造缺陷（如光刻瑕疵、金属短路/断路、晶体管失效等），整颗晶圆上不可能所有芯片都100%完美。为提高良率和降低成本
- 芯片设计时会预留冗余单元（redundant units）
- 在测试阶段，如果某个核心/模块有缺陷，就通过熔丝（fuses）或eFUSE、寄存器配置等方式"关闭"坏的部分，启用备用部分；
- 这个过程就叫 Harvesting ------ 就像农业"收获"可用的部分，丢弃有瑕疵的果实。
类比：就像一串葡萄，有一两颗烂了，我们摘下好的部分做成葡萄酒，而不是整串扔掉。

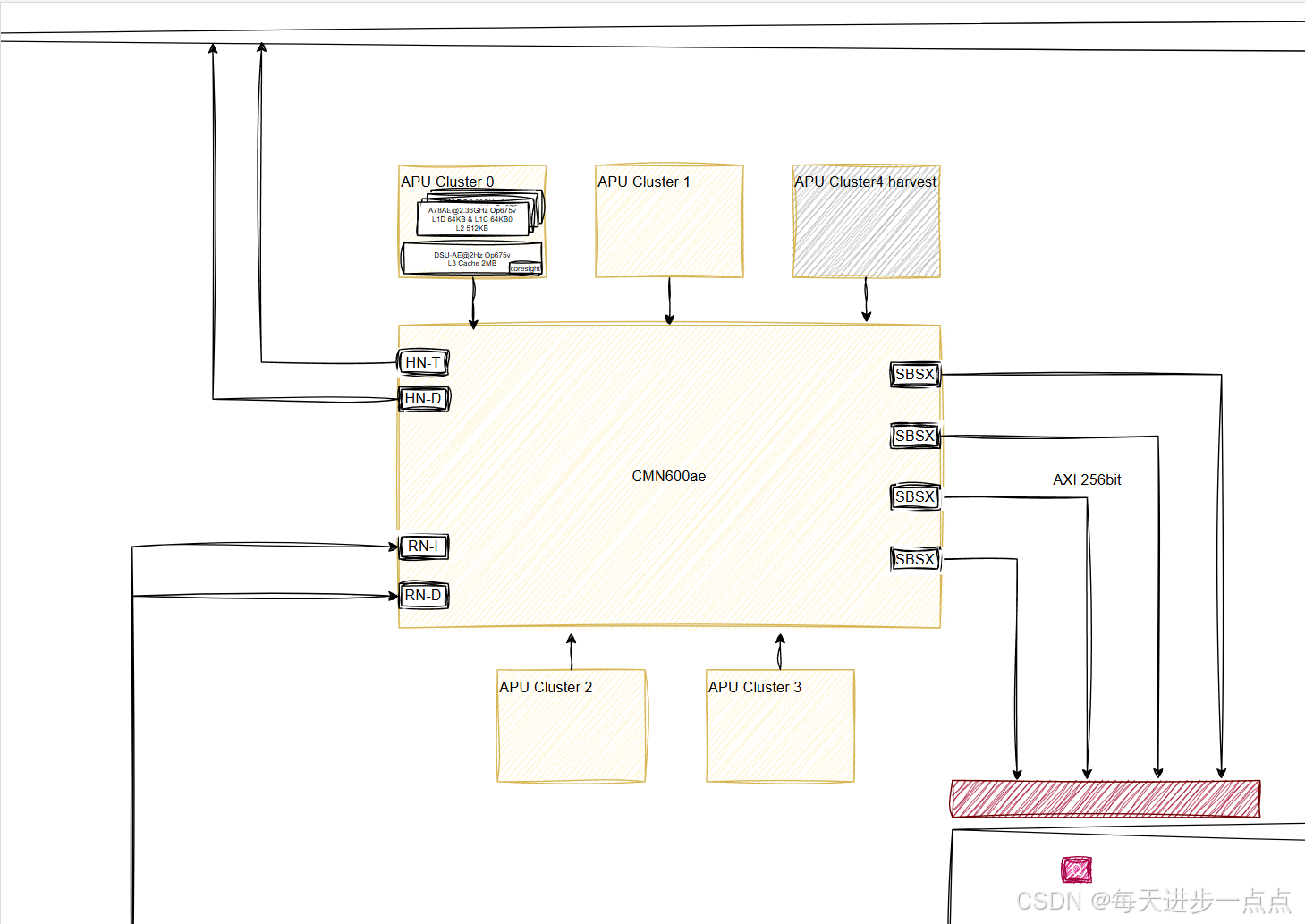

为什么图中 APU Cluster4 是 "harvest"？
从图中可见：
| 特征 | 说明 |
|---|---|
| 虚线框 + "harvest"标注 | 表明该 Cluster4 是可选/可裁剪/可禁用的模块； 它可能不是物理上独立的完整集群，而是共享资源或备用逻辑。 |
| 内部结构与 Cluster0/1/2/3 相同 | 但它被画成点状虚线+浅灰底色，暗示其非默认启用，可能是通过配置启用/禁用。 |
注意：图中写的是 "APU Cluster4 harvest"，而其他 Cluster0~3 是实线框 → 暗示 Cluster4 是最后被"收割"的备用单元，用于提升良率或产品分级。
举个例子：Harvesting
- 如 Apple M1/M2 中有 8 核 CPU，但某些批次可能只有 7 个好核，第8个是冗余的 → 启用7核版（M1 iPad Air）。
- AMD Zen 架构中也有 CCX 冗余设计，坏一个 CCD 就屏蔽它，卖 6C/8C 不同 SKU。
Harvest ≠ 简单备份。它是在硅片层面硬件预留 + 测试后动态配置的结果，需要 EDA 工具、测试向量、熔丝编程等整套流程支持；降低单颗芯片成本（不用为每个SKU单独流片）
