下午题_试题二

用矩形表示。

具体有两种类型：

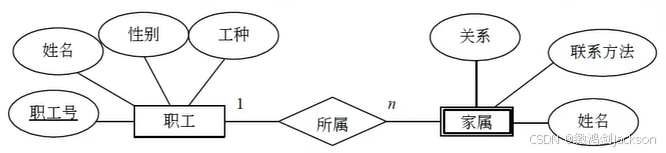

弱实体（说白了就是附属品）：用两个嵌套的矩形表示

没有职工，哪来的家属？所以家属是职工的弱实体；

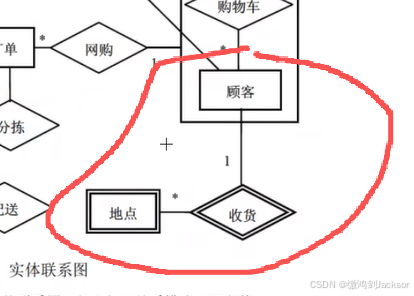

没有顾客，哪来的收货地点？所以地点是顾客的弱实体。

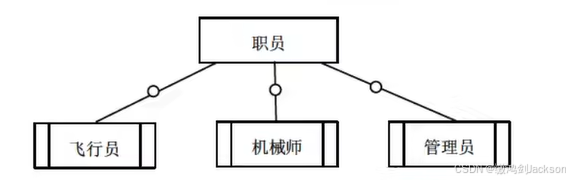

子实体（说白了就是Java的子类）：用橡皮擦矩形表示。

此时下面三个子实体（即子类）就是上面父实体（"父类"或叫"超类"）的子实体。

②属性

用椭圆表示。（但大多数题，都不会画出来属性，即不会出现椭圆）

属性也可分成两种：

简单属性：原子的、不可再分的属性。

复合属性：可在分的属性。

举例：

答案：该属性（地址）属于复合属性，因为它可以再分（可进一步分为邮编、省、市街道）。

注意：带下划线的属性，就是主键，可唯一确定一行。

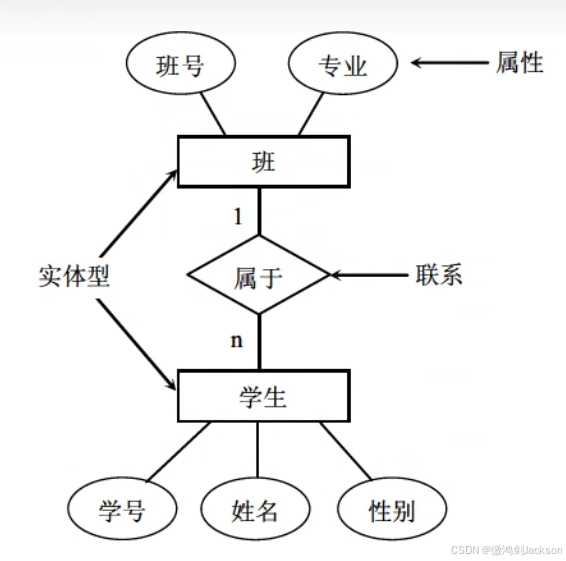

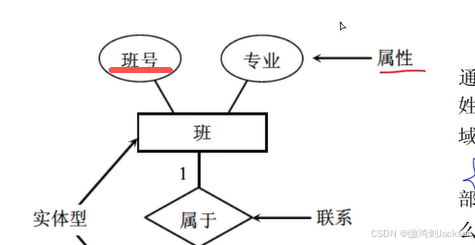

下图的"班号"就是主键，可唯一确定一个班。

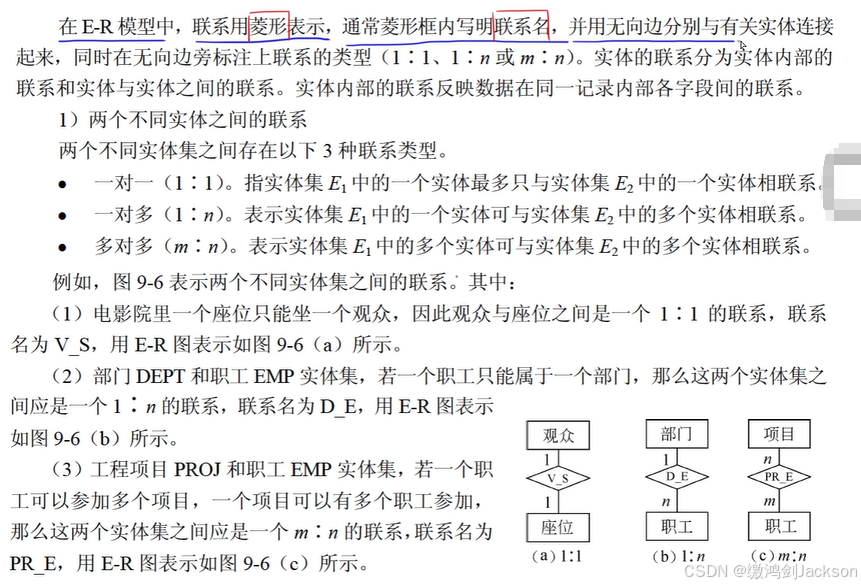

③联系（重要考点）

其实不难，大学都学过。

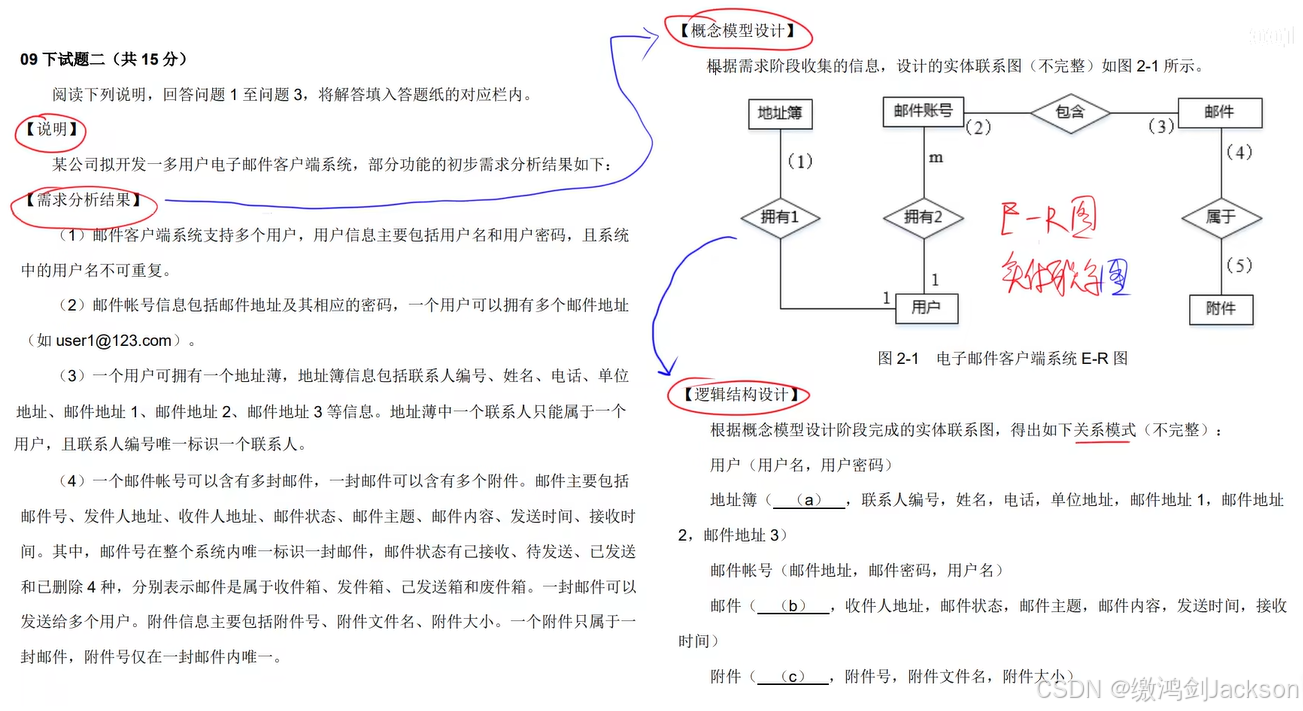

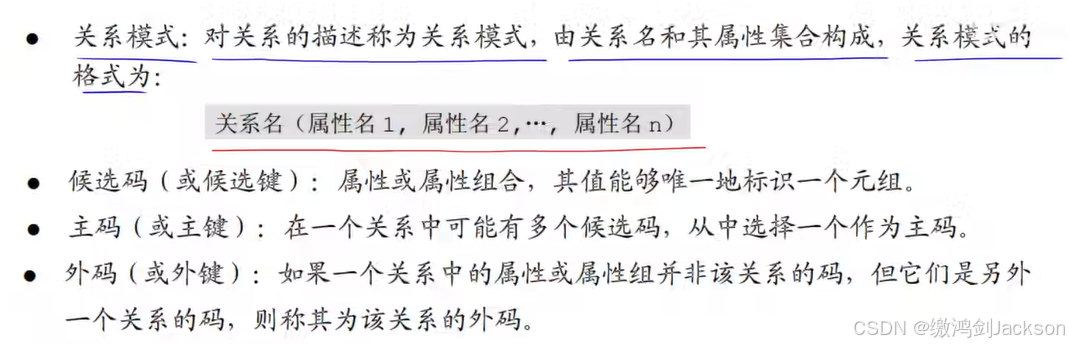

2.关系模式（说白了就是表）、主键、外键

注意：

主键用横线表示（在属性下面画一条横线）

外键用虚线表示（在属性下面画一条虚线）

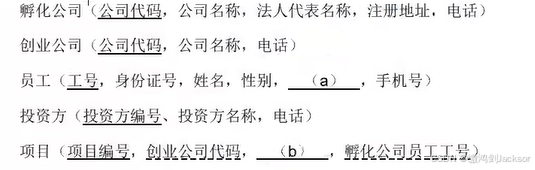

举例：

上图的"项目编号"就是主键，而创业公司代码、孵化公司员工工号就是外键。

3.一对一联系转换

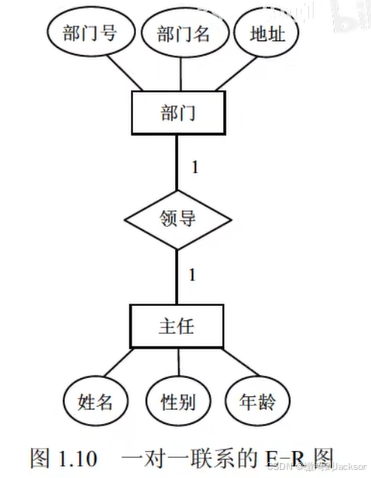

举例：将下图这个概念模型（E-R图），转换成关系模式（表）。

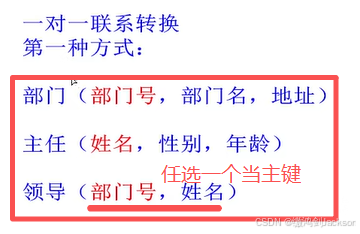

方式一（不常用）：新抽出一张表（表名就是联系名），新表主键可以从其他两个表的主键二选一

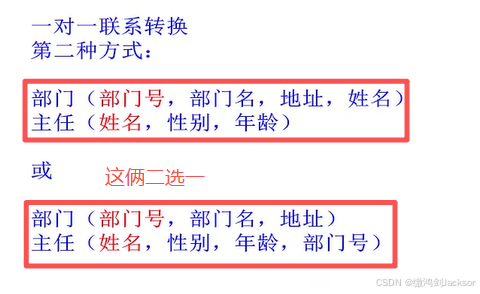

方式二（常用）：不新建表，而是将一张表的主键，放入另一张表充当外键。

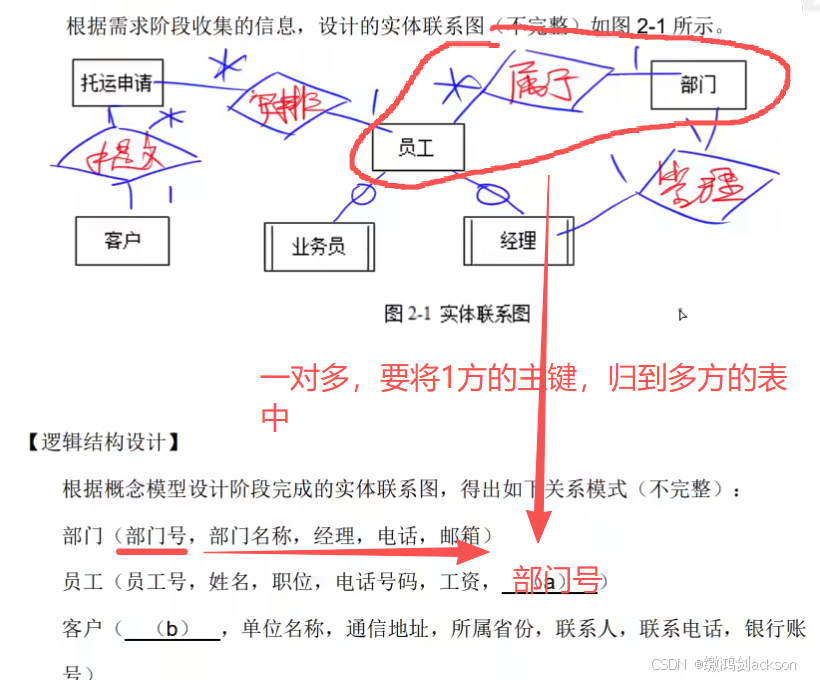

4.一对多联系转换

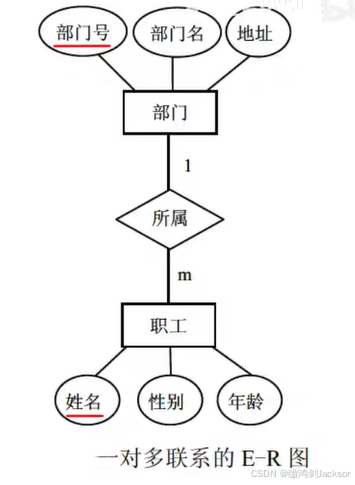

举例：将下图这个概念模型（E-R图），转换成关系模式（表）。

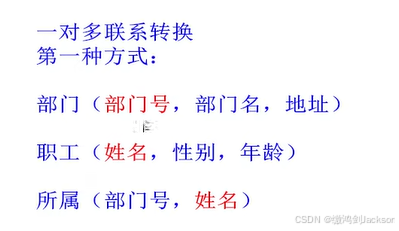

方式一：新建一张表（表名就是联系名），新表的主键，就是多方的主键。

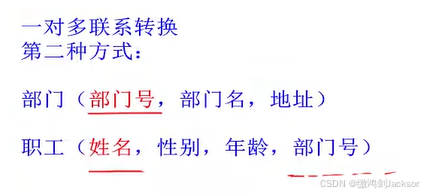

方式二：将1方的主键，归入多方的表中。

此题就是将部门表（1方）的主键"部门号"，归入了职工表（多方）中。

5.多对多联系转换

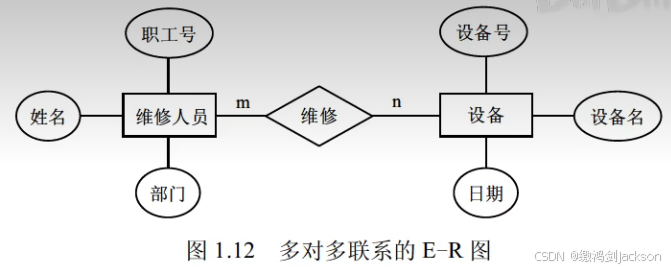

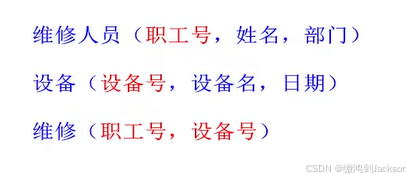

举例：将下图这个概念模型（E-R图），转换成关系模式（表）。

方式：新建一张表（表名就是联系名），然后主键分别是两方的主键共同组成主键组。

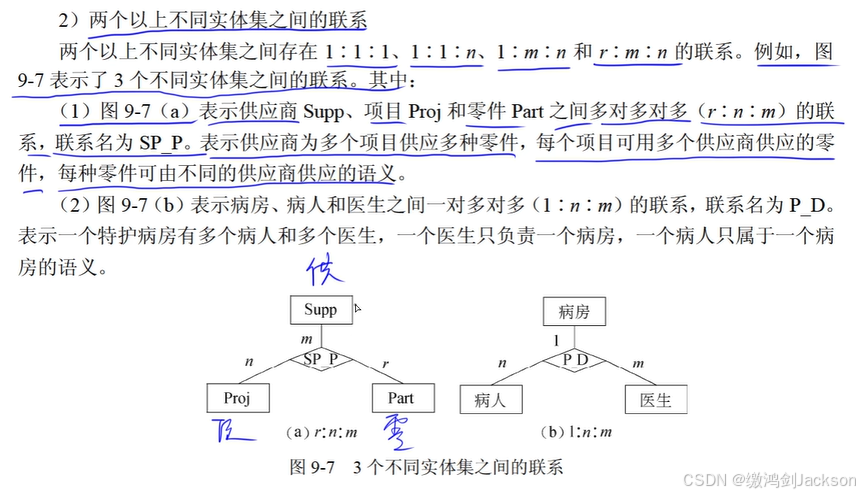

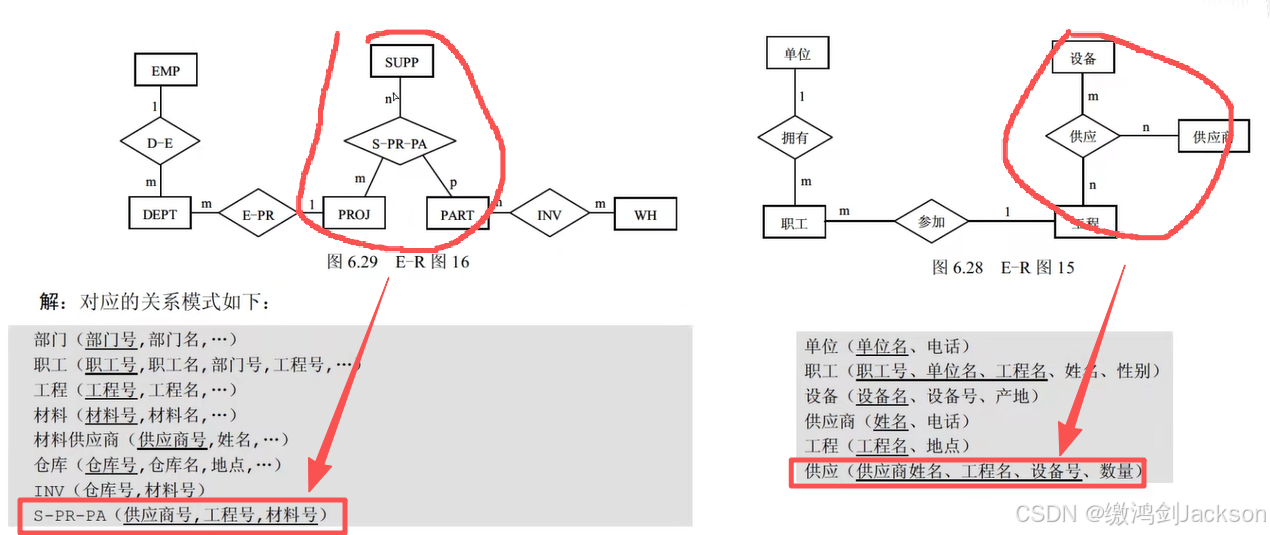

6.三个实体的联系转换

很简单，就是新建一张表（表名是联系名），主键是三方的主键共同组成。

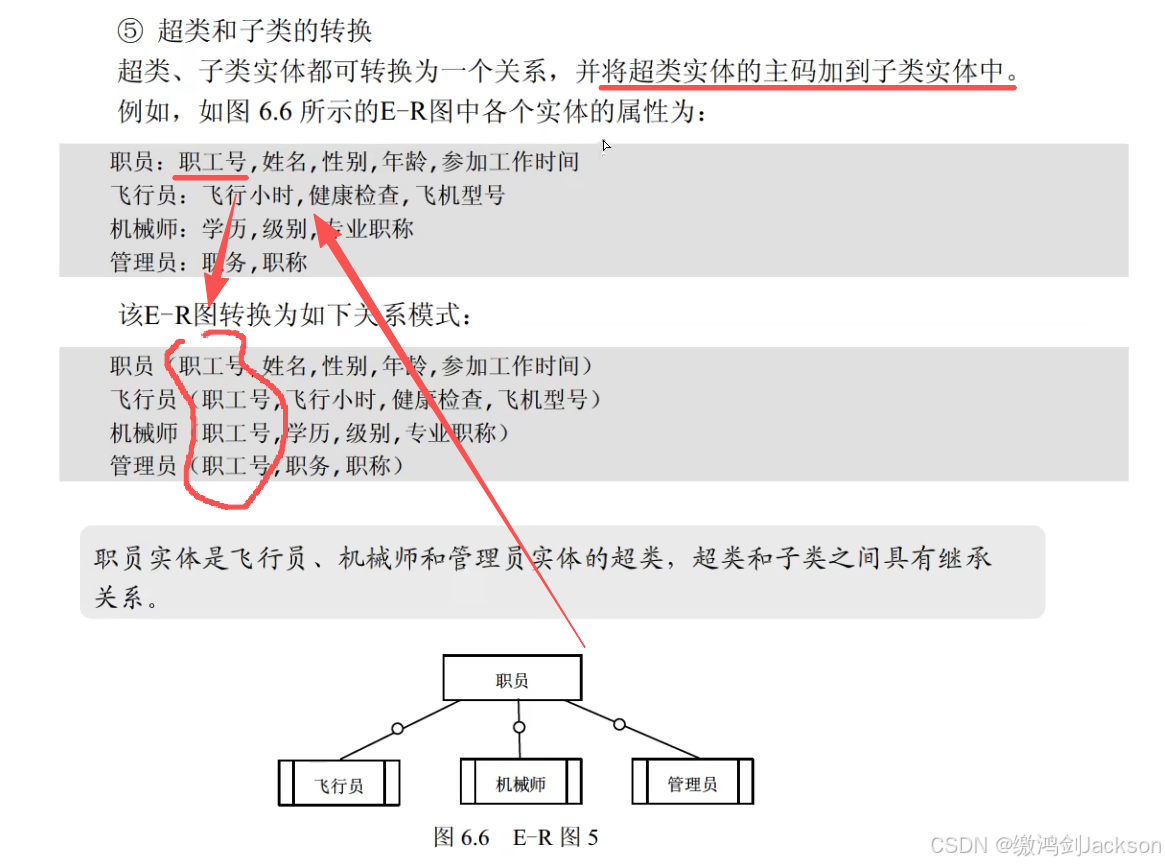

7.实体和子实体的转换关系模式

其实很简单，就是将父类（超类）的主键，都加到子类的关系模式（表）中。

如下图：

问题一

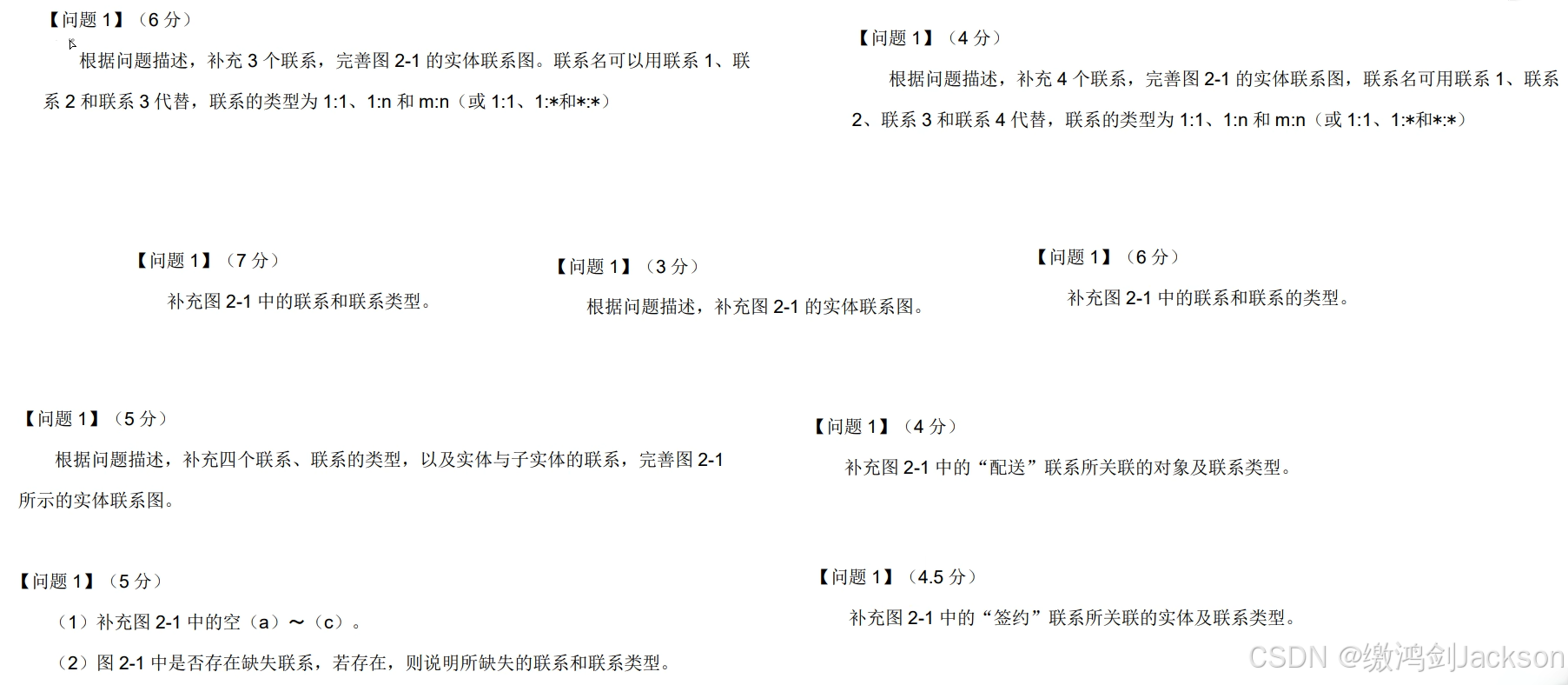

1.问题形式

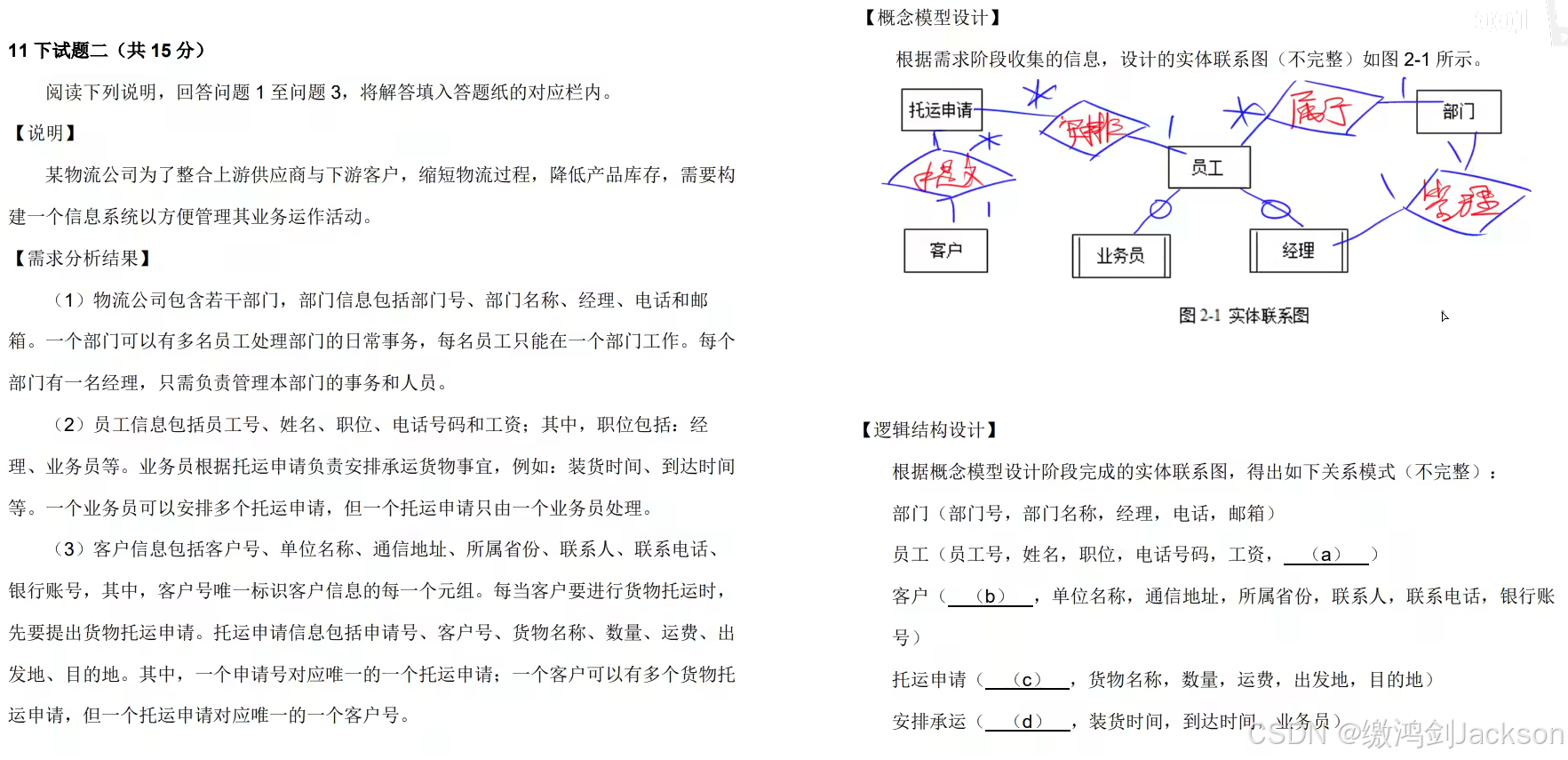

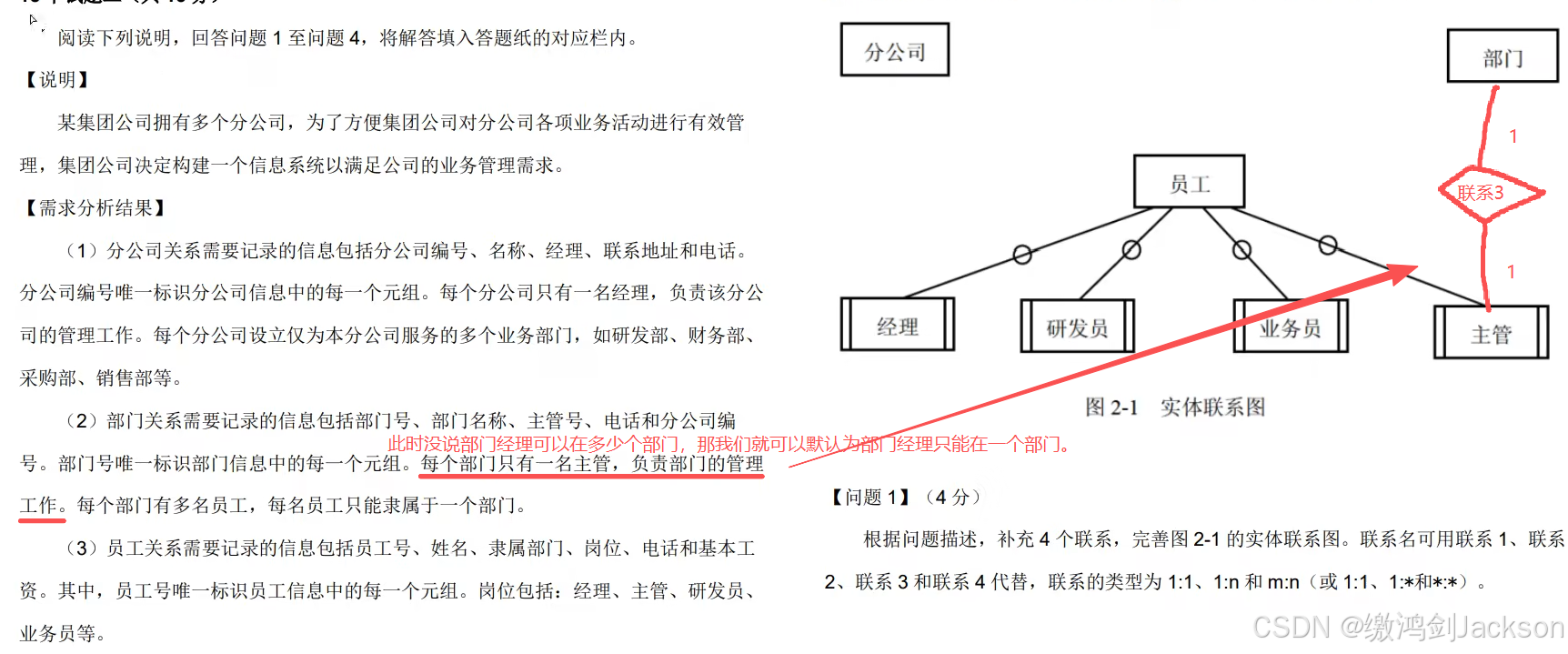

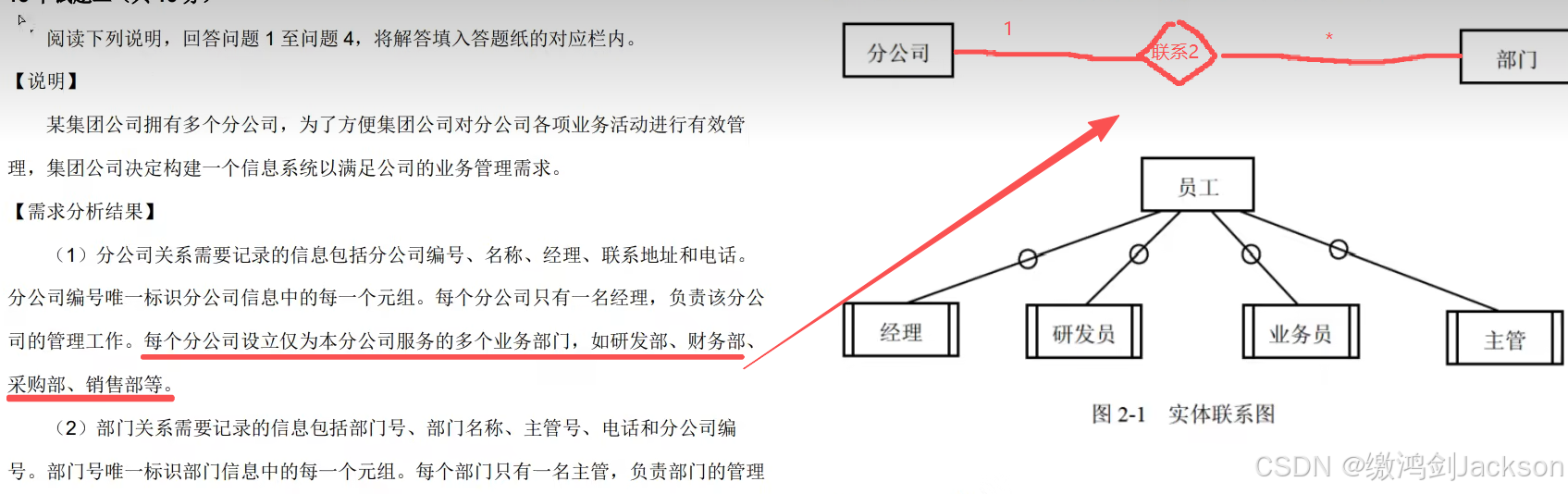

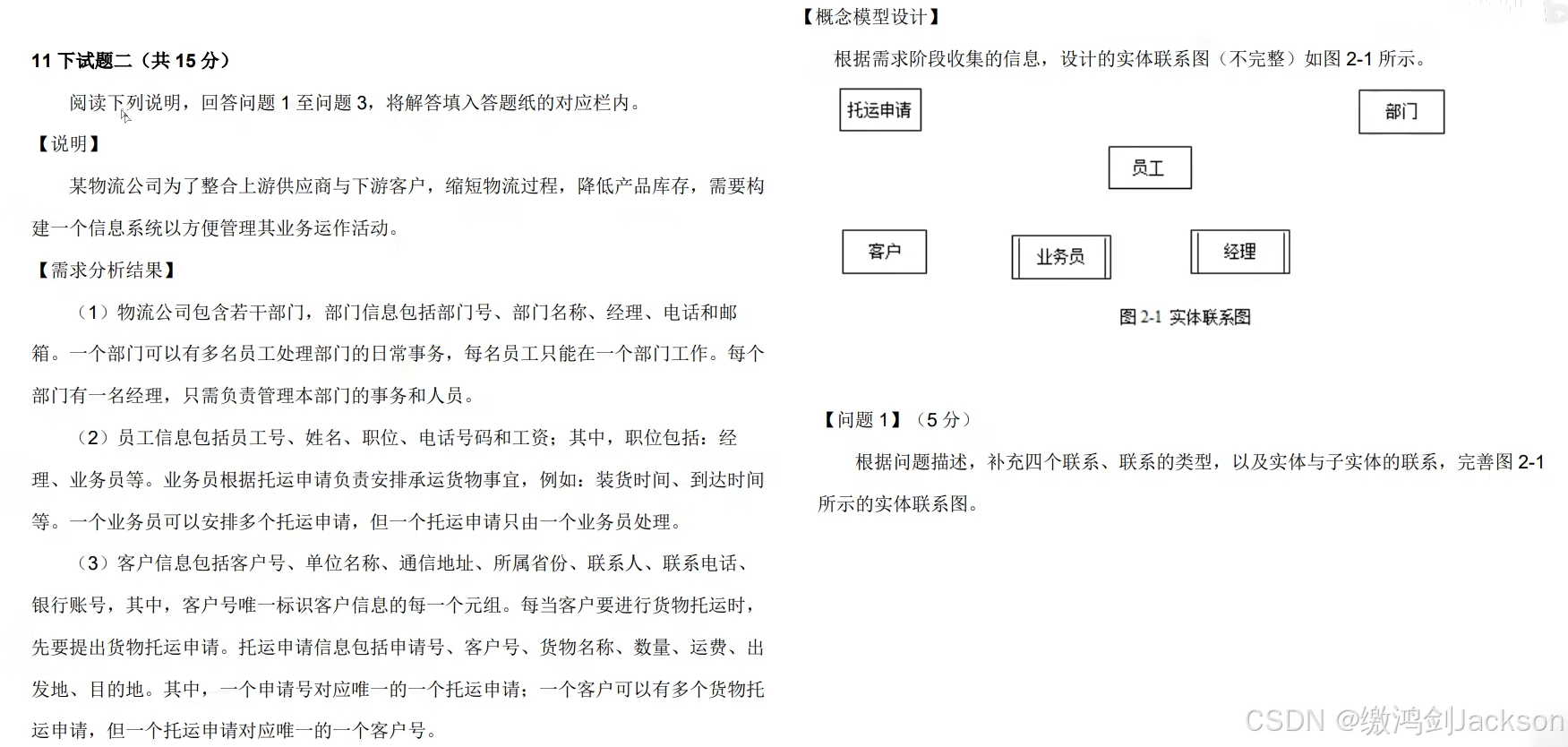

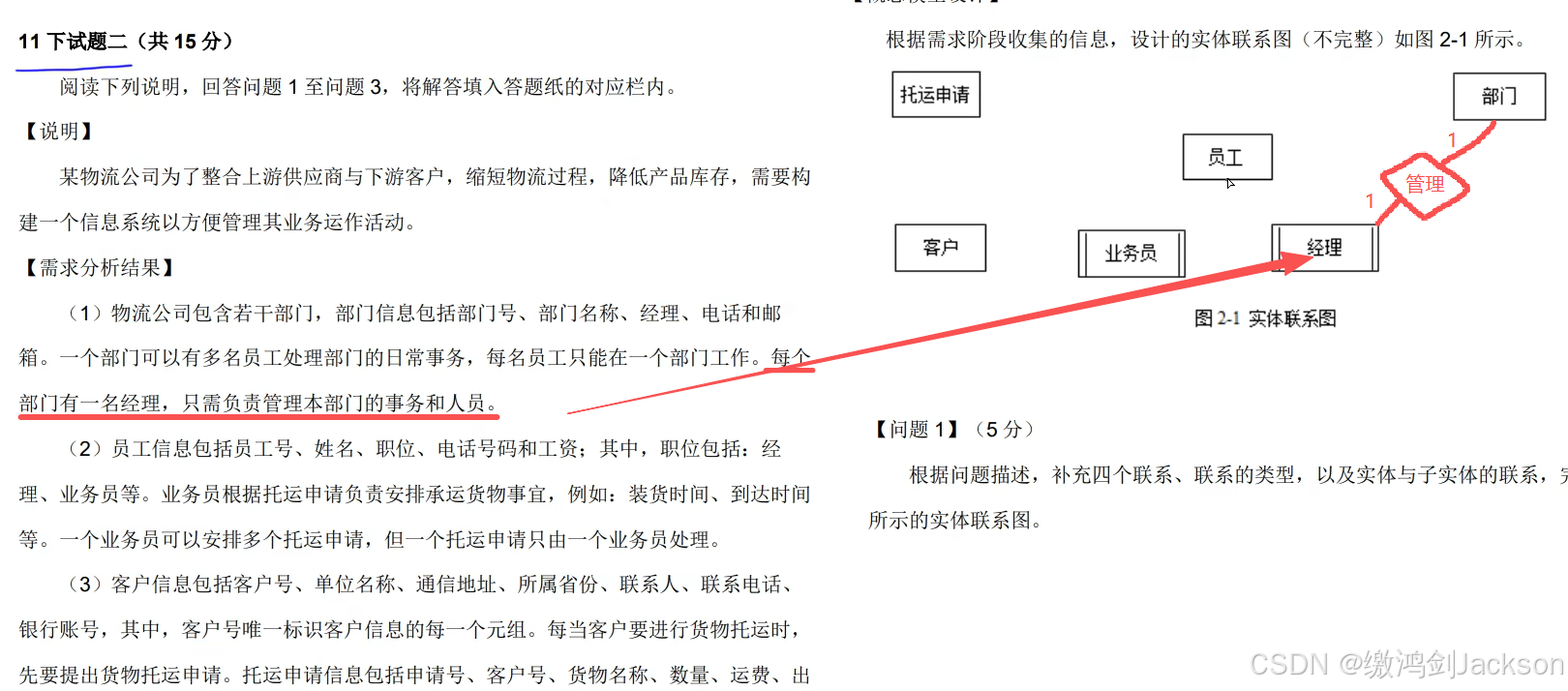

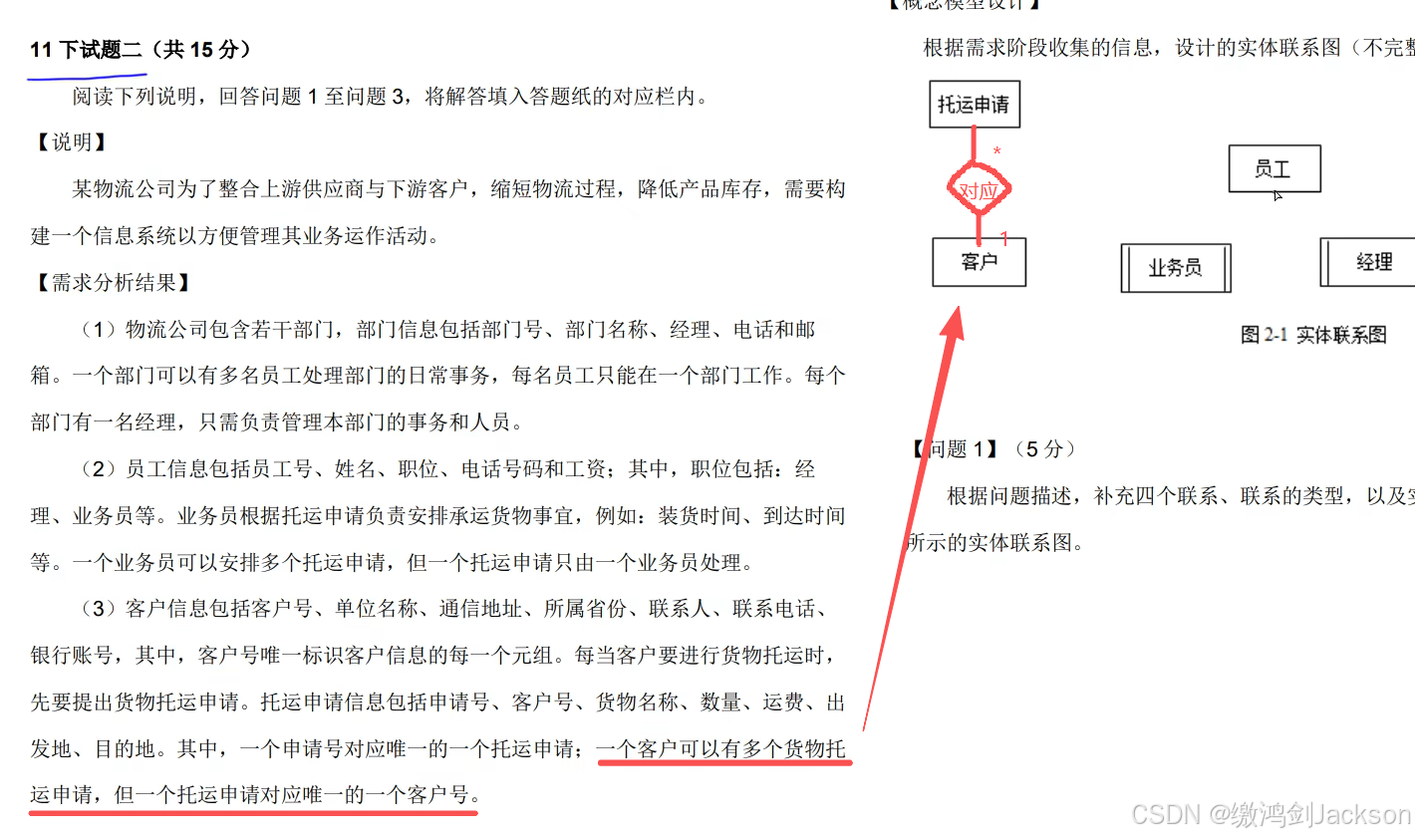

2.真题：2011年下半年

解析：

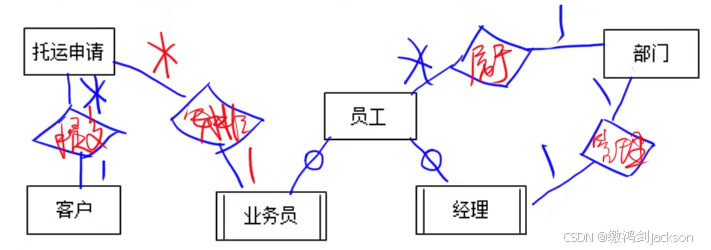

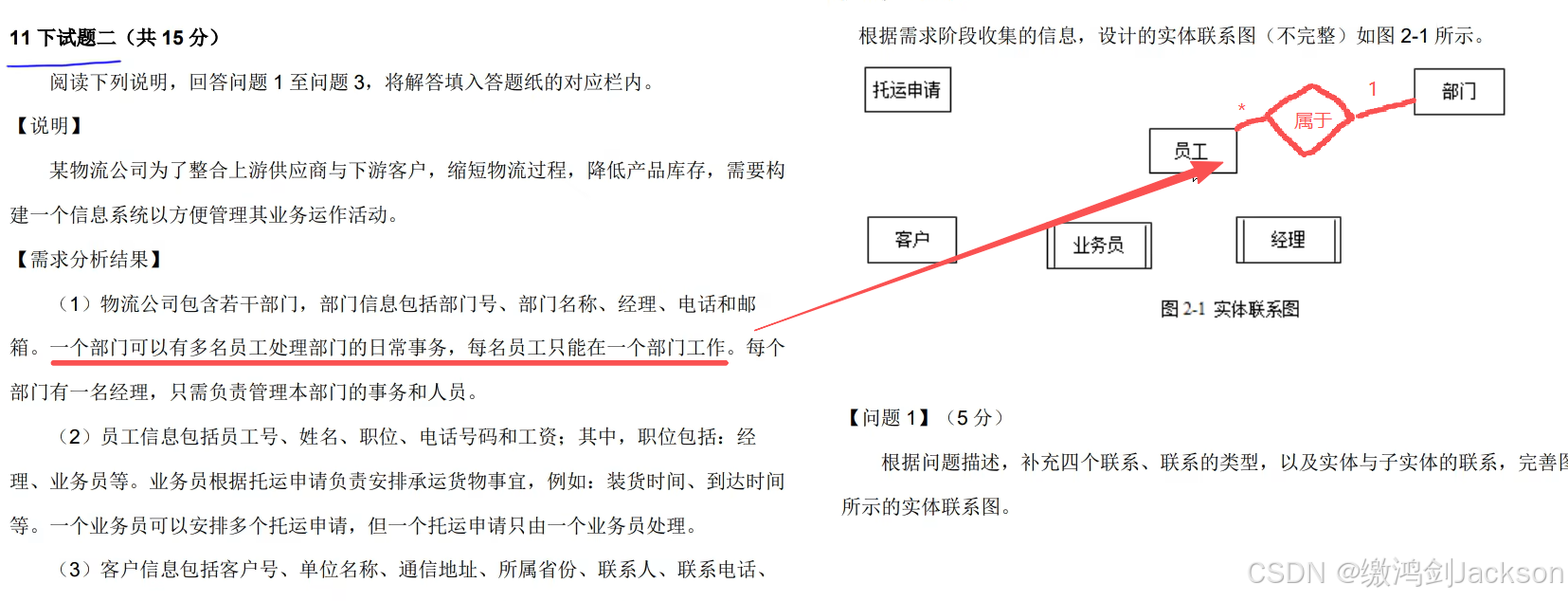

根据【需求分析结果】的描述，补充结果如下：

分析过程：

注意：

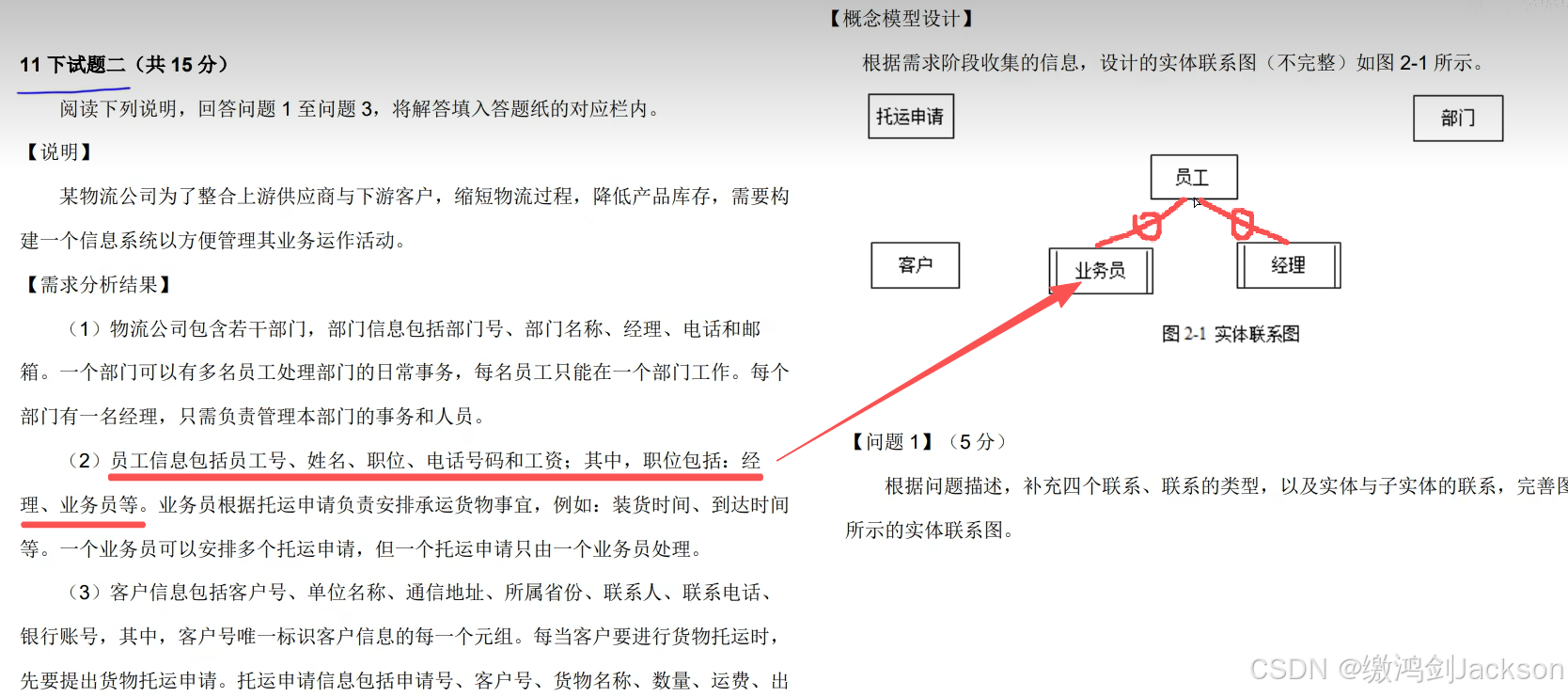

①该题中的实体和子实体的关系，是父类和子类。即：员工（父类）可以有业务员、经理这两种子实体（子类），用一个横线和一个圆圈表示。

②关系中，一对多，"一"就用1表示，而"多"用*表示

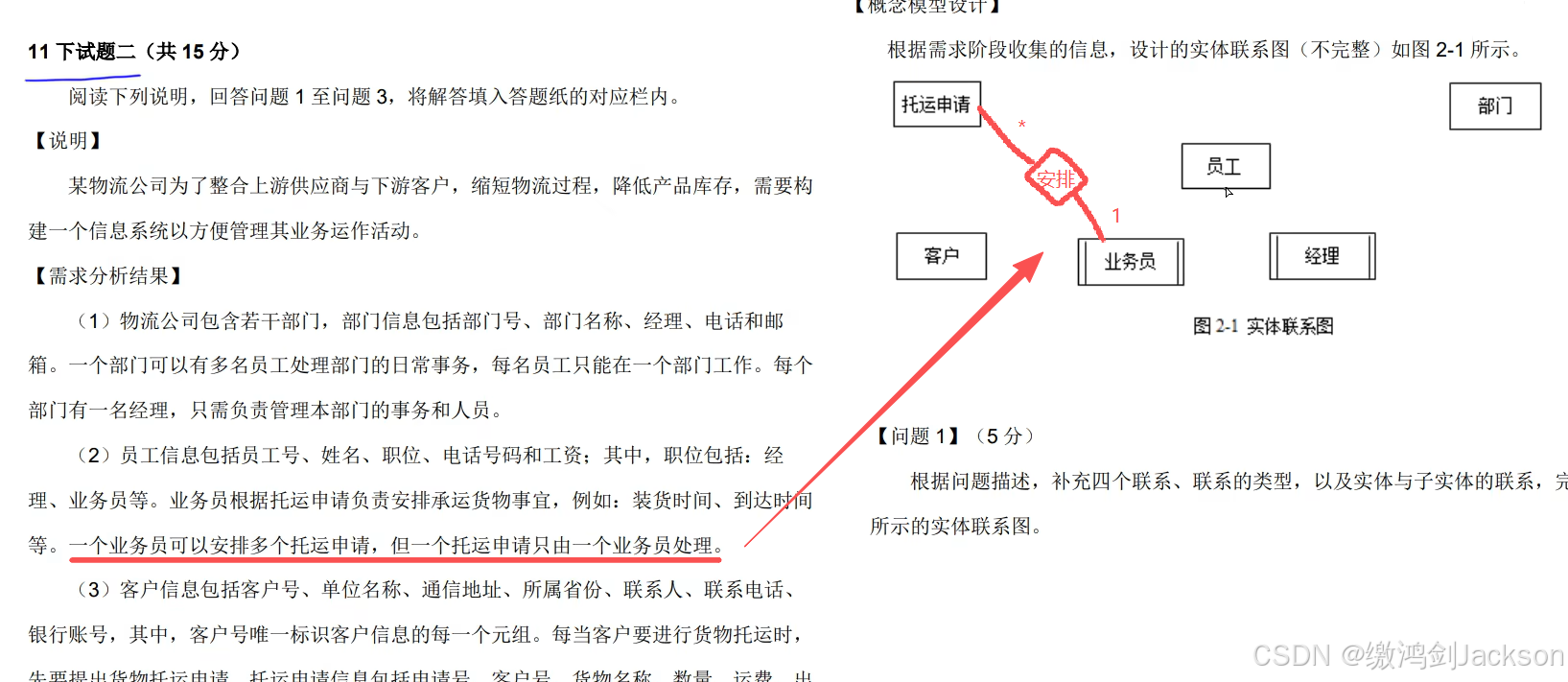

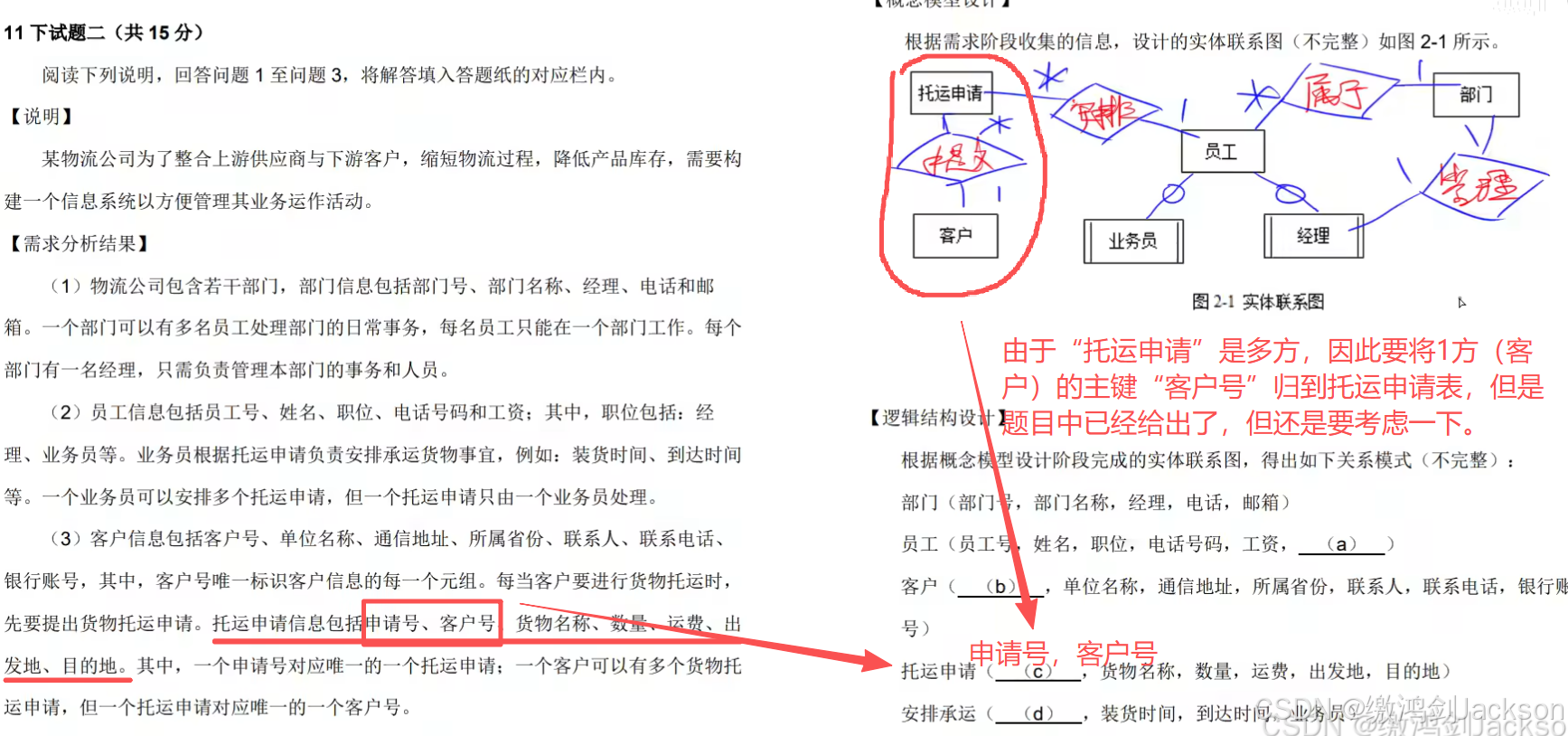

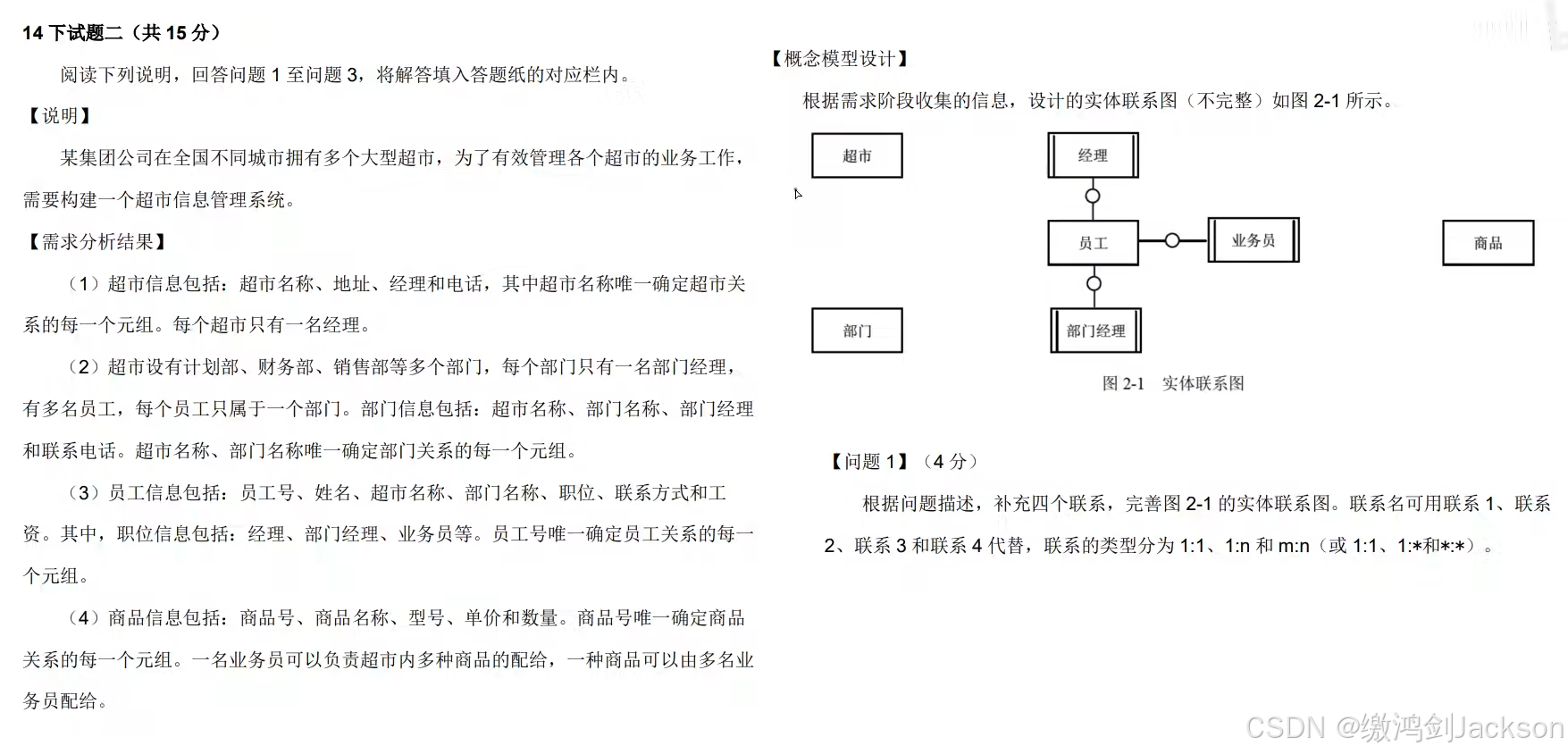

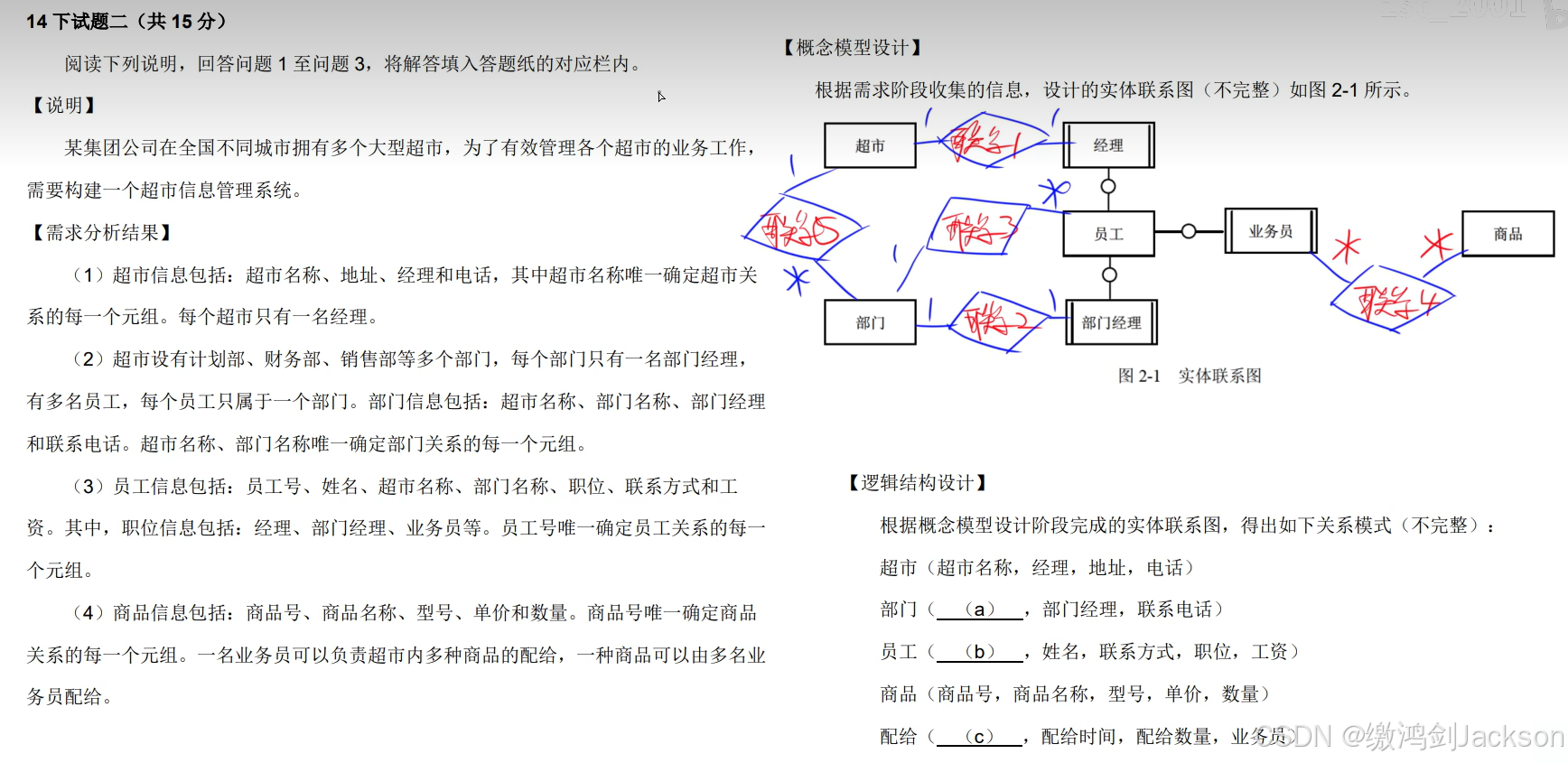

3.真题：2014年下半年

解析：

根据【需求分析结果】的描述，补充结果如下：

分析过程：

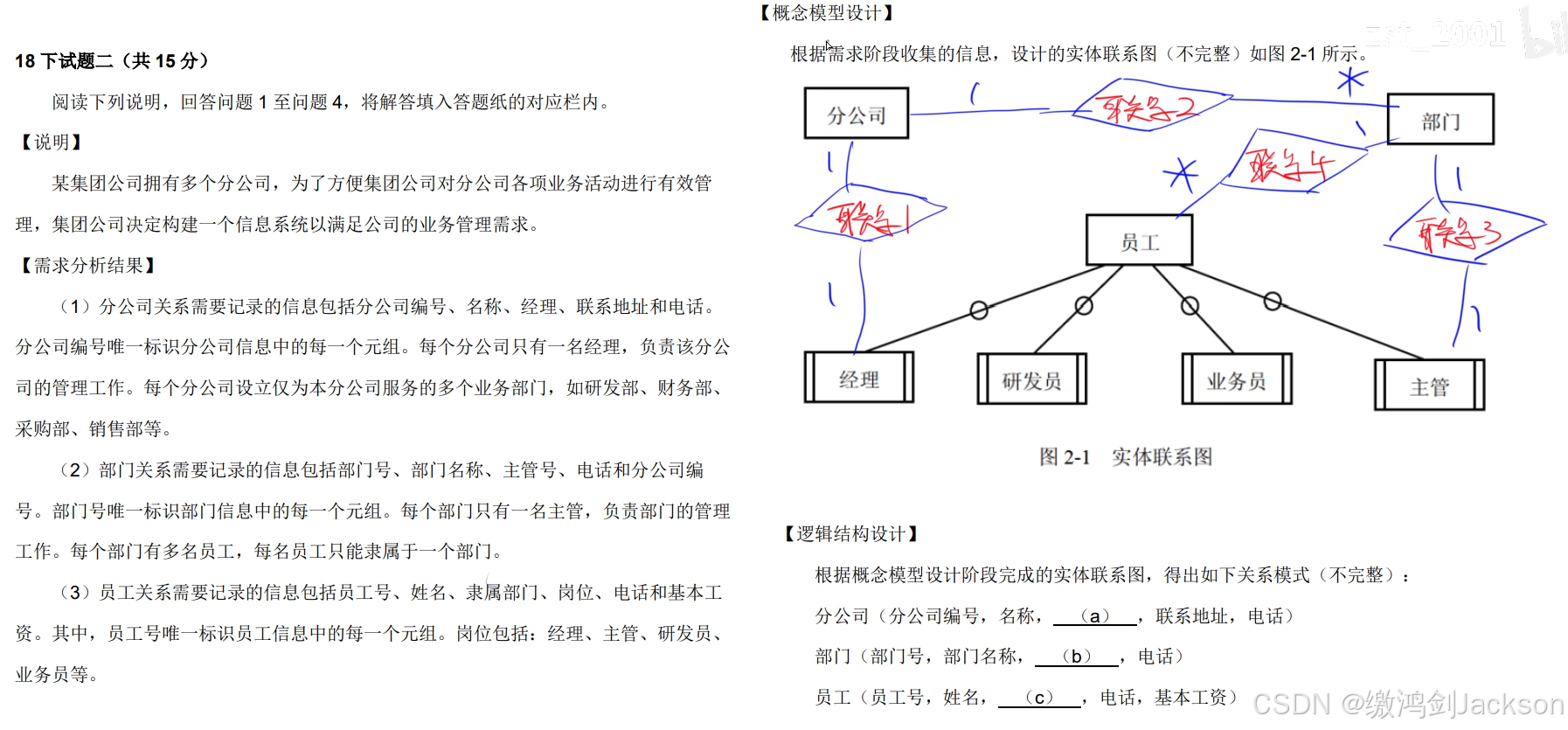

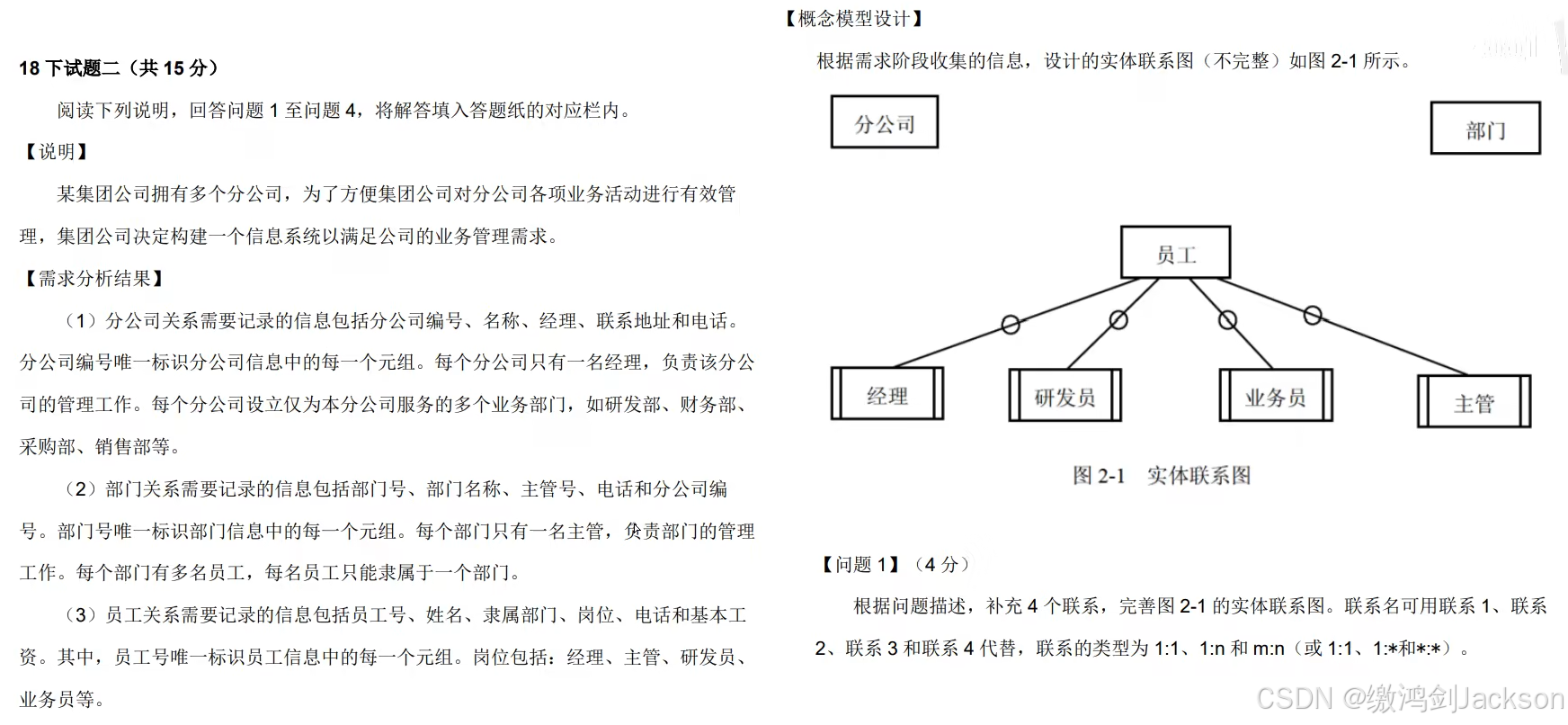

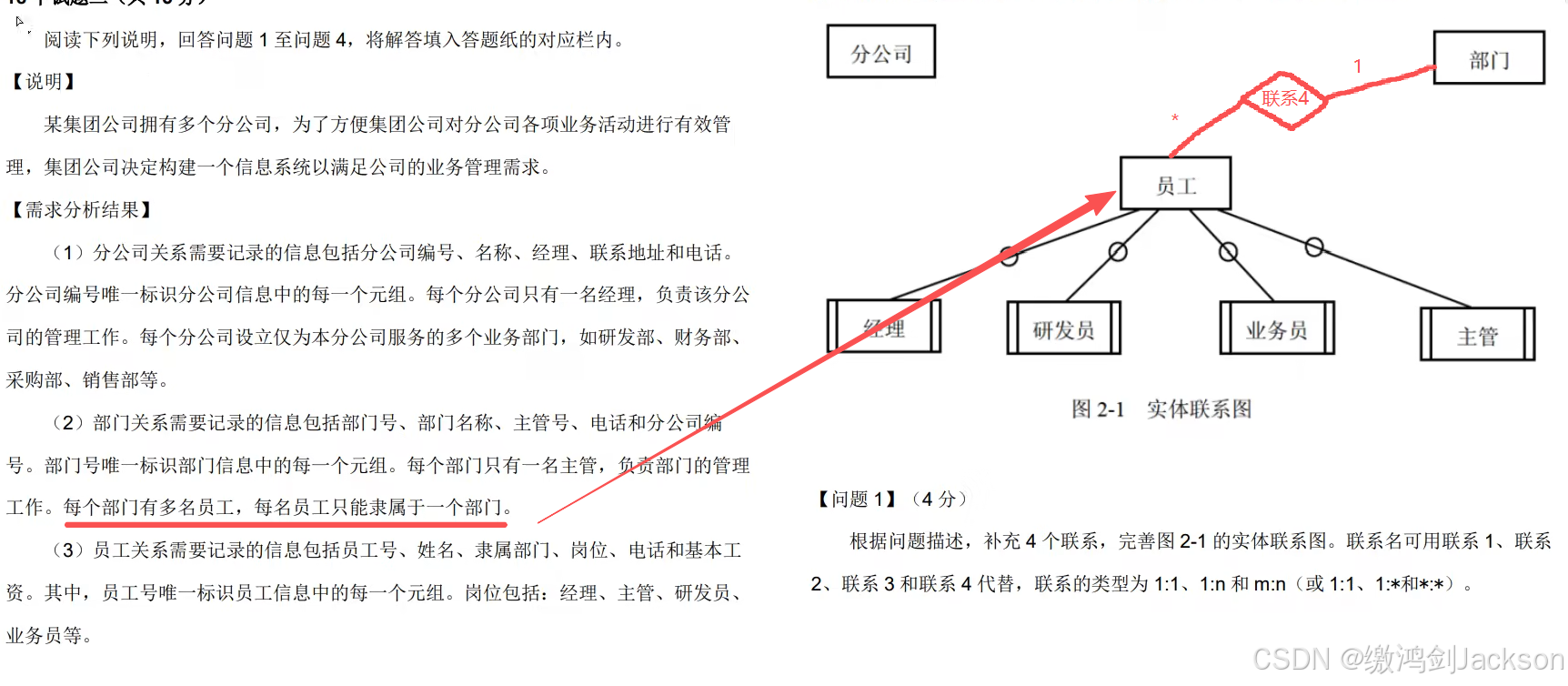

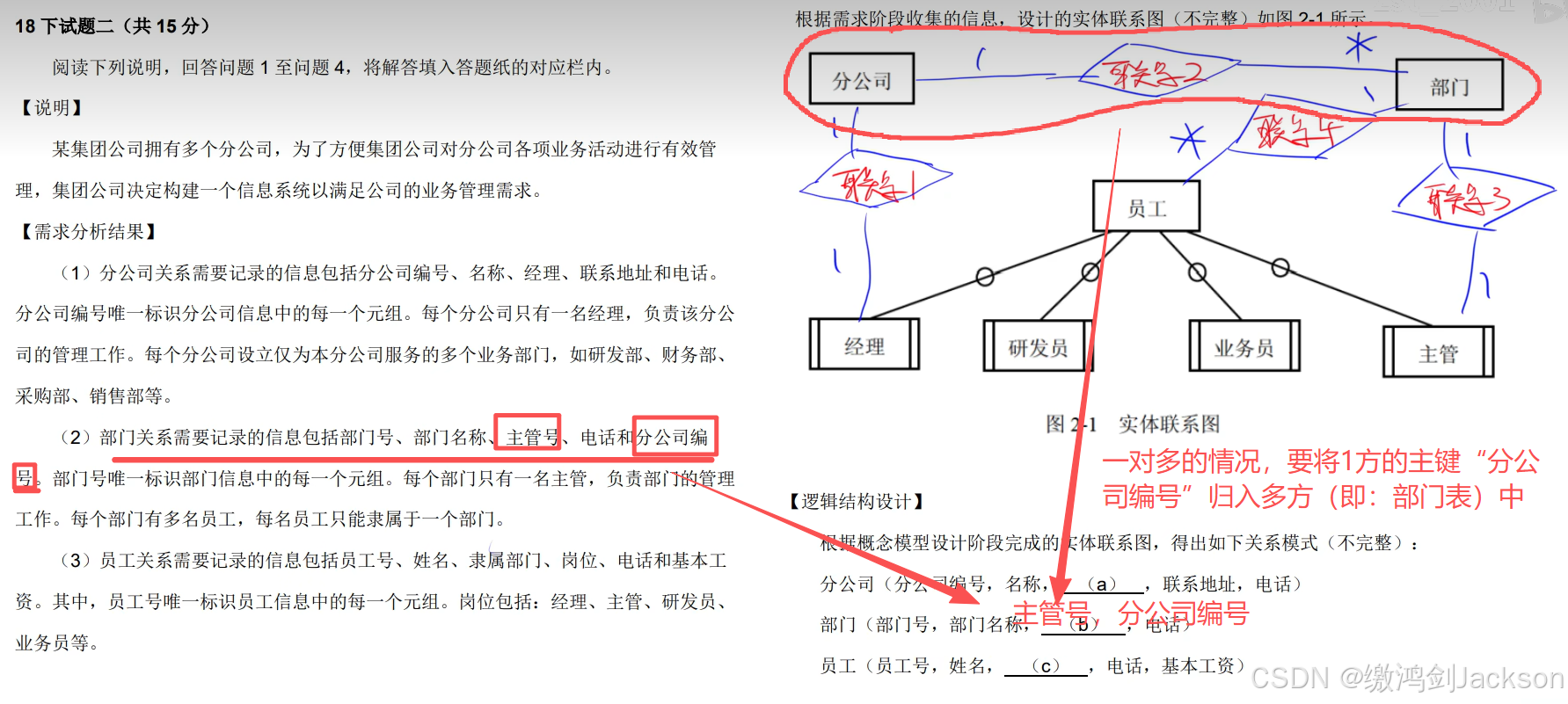

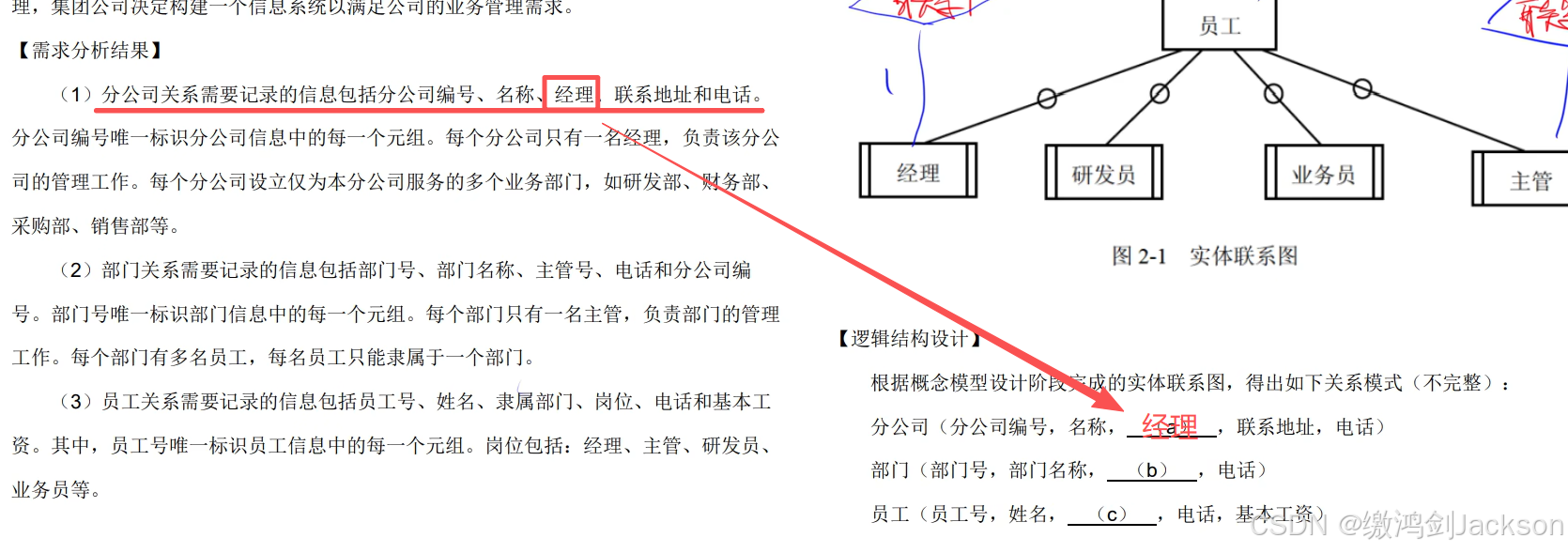

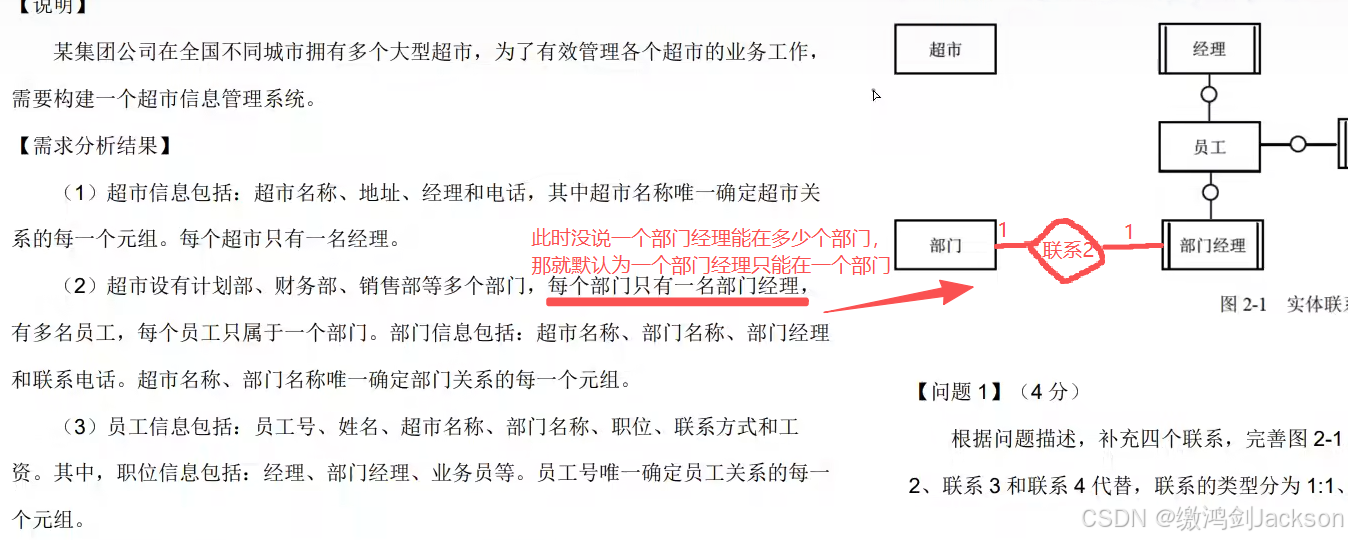

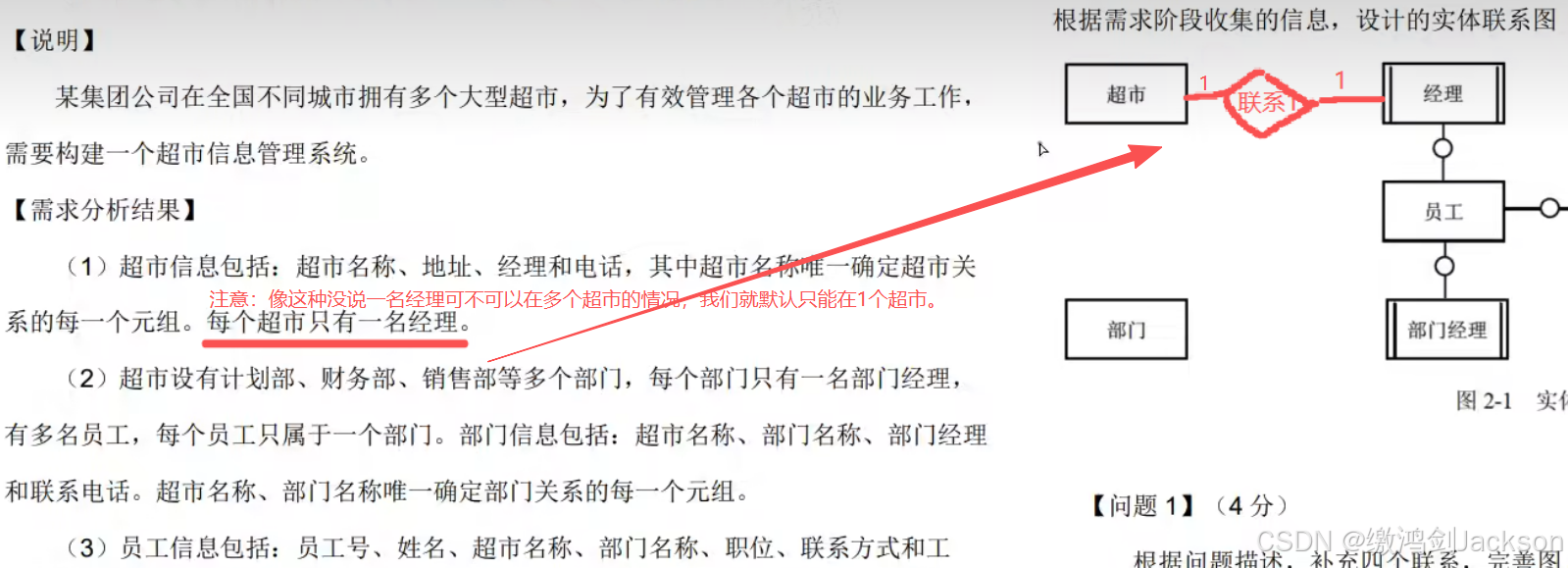

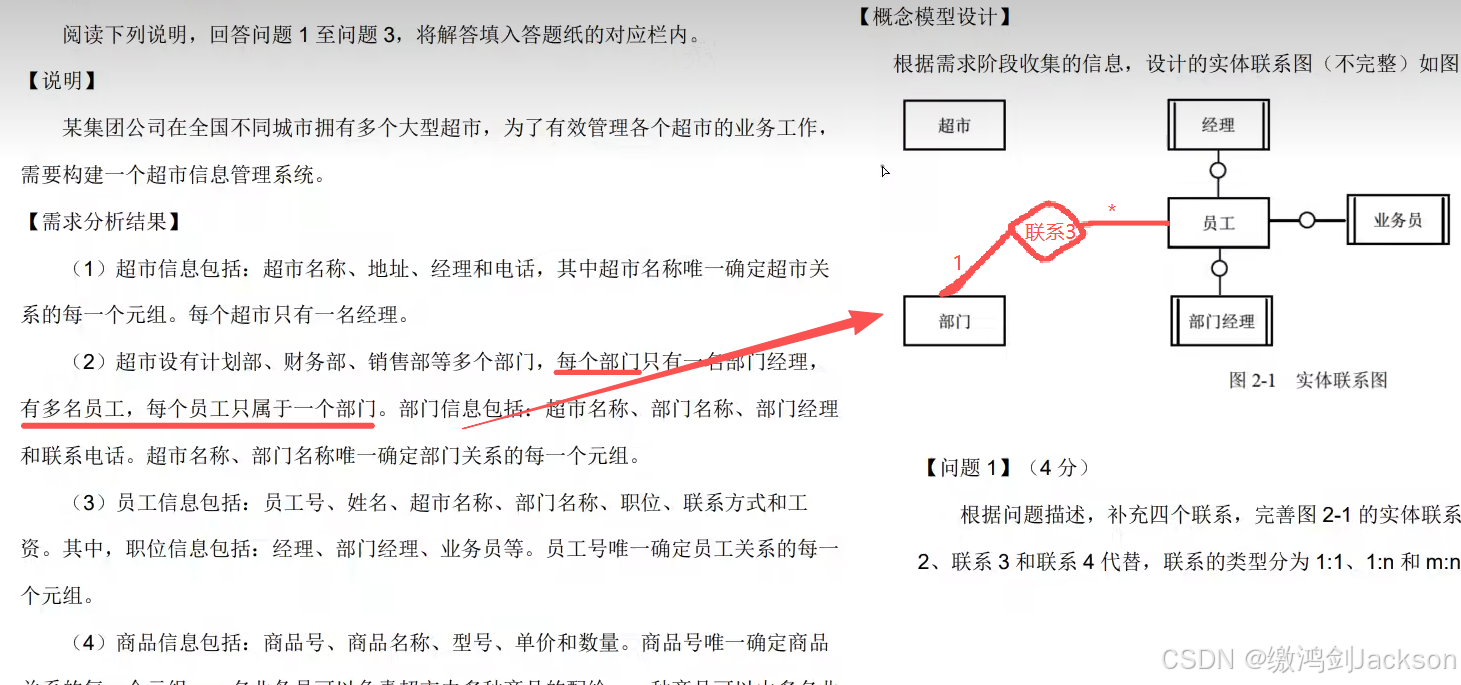

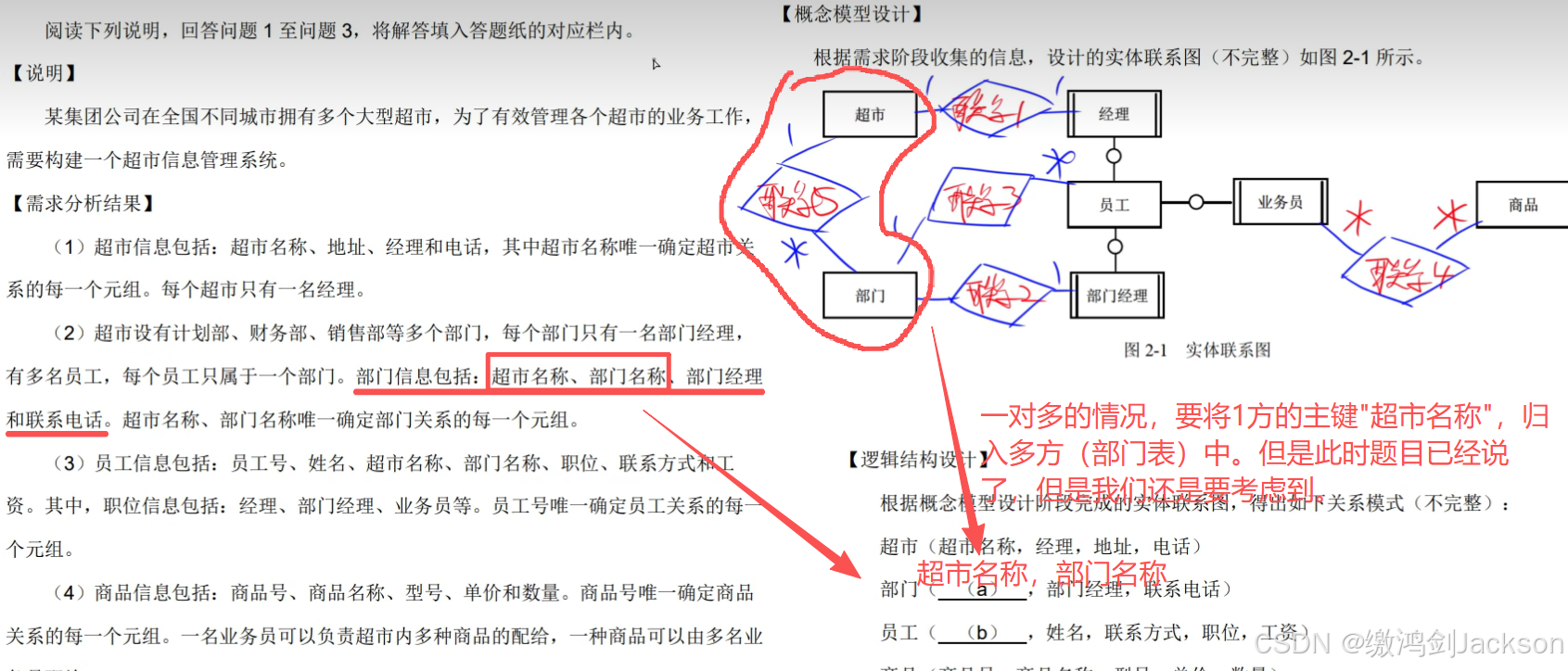

4.真题：2018年下半年

解析：

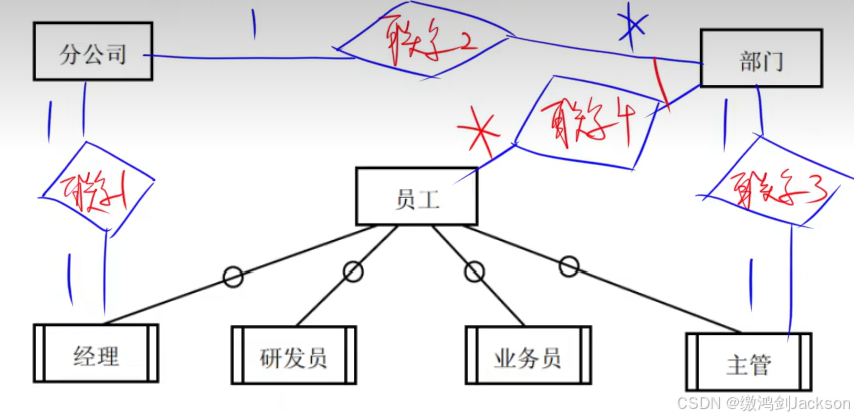

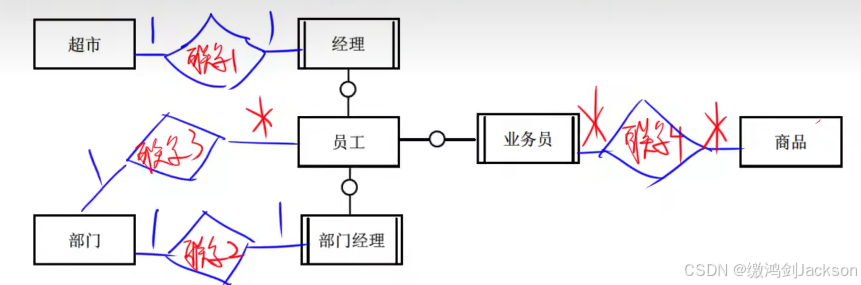

根据【需求分析结果】的描述，补充结果如下：

分析过程：

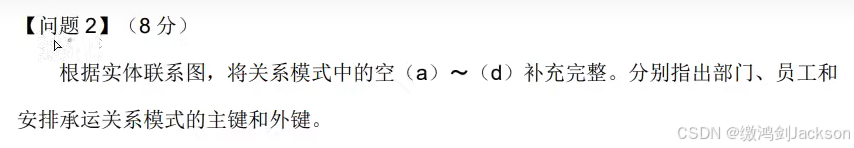

问题二

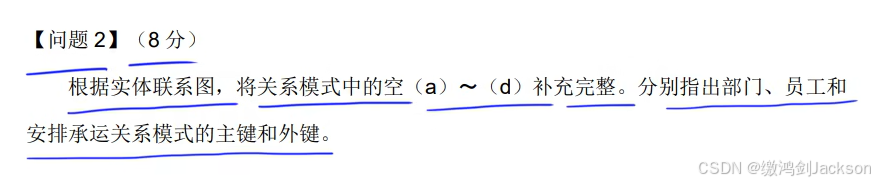

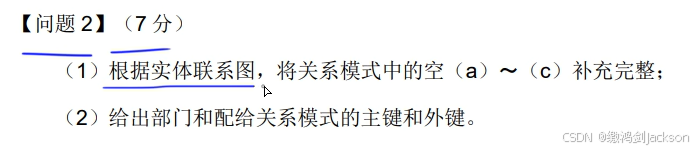

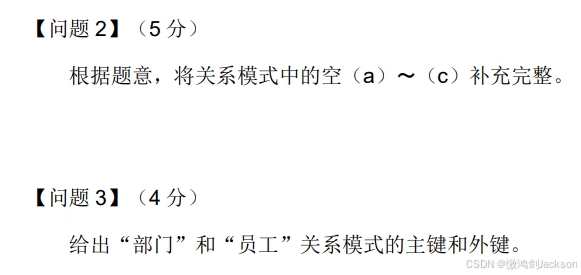

1.问题形式

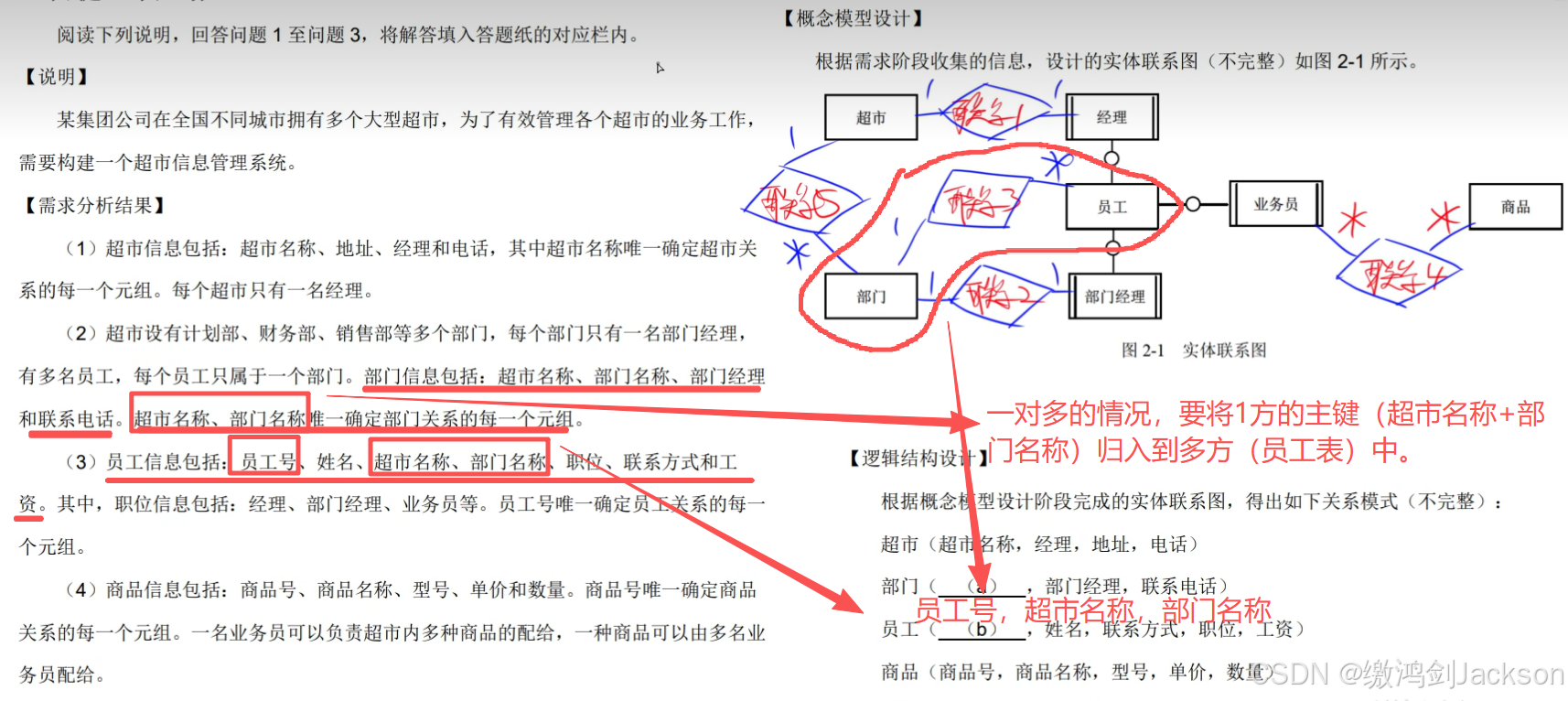

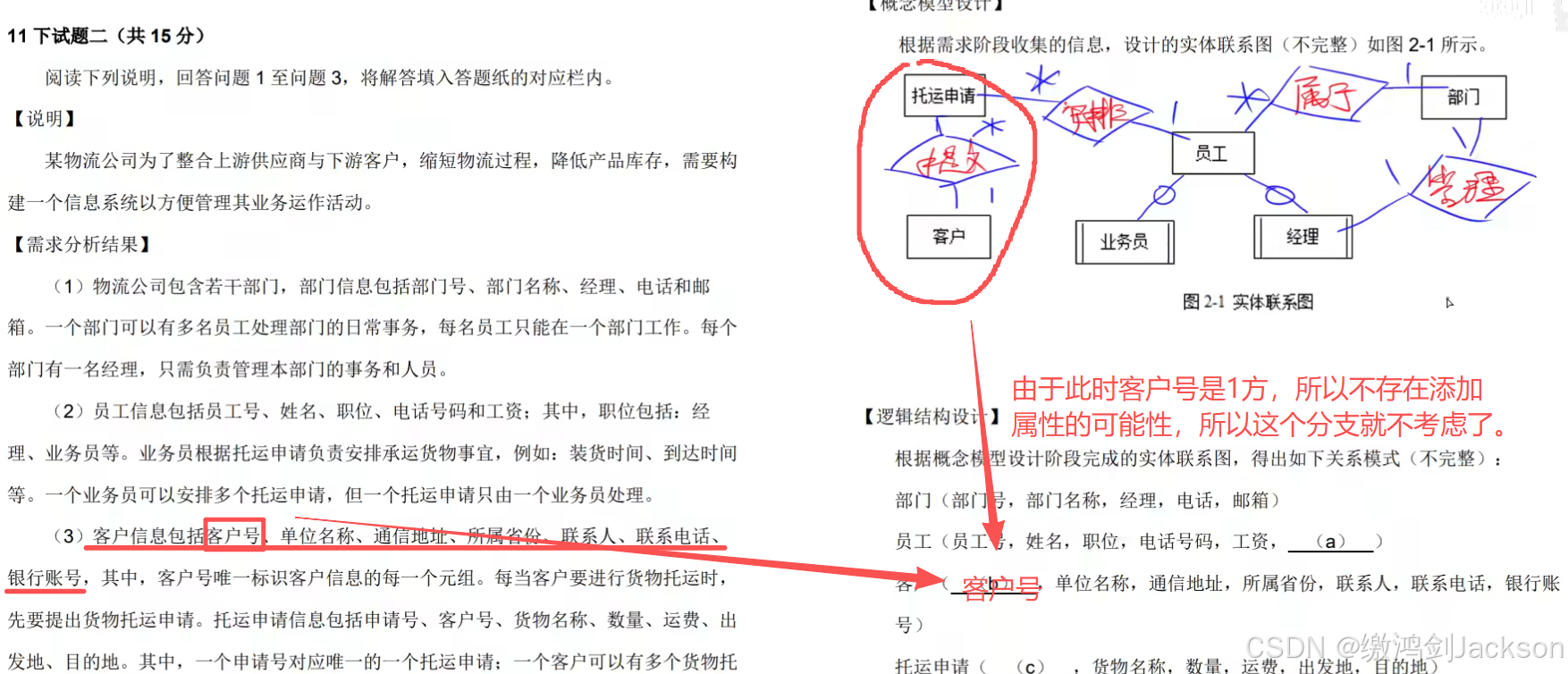

2.真题：2011年下半年

解析：

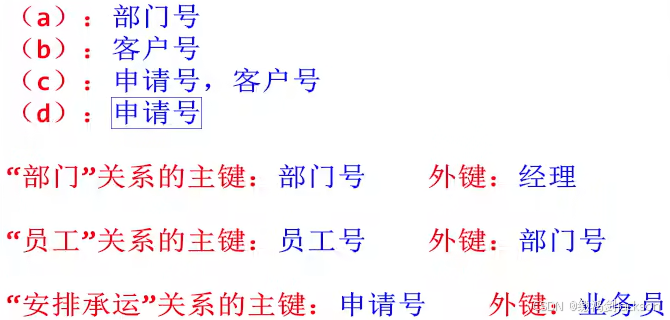

经分析，答案为：

分析过程：

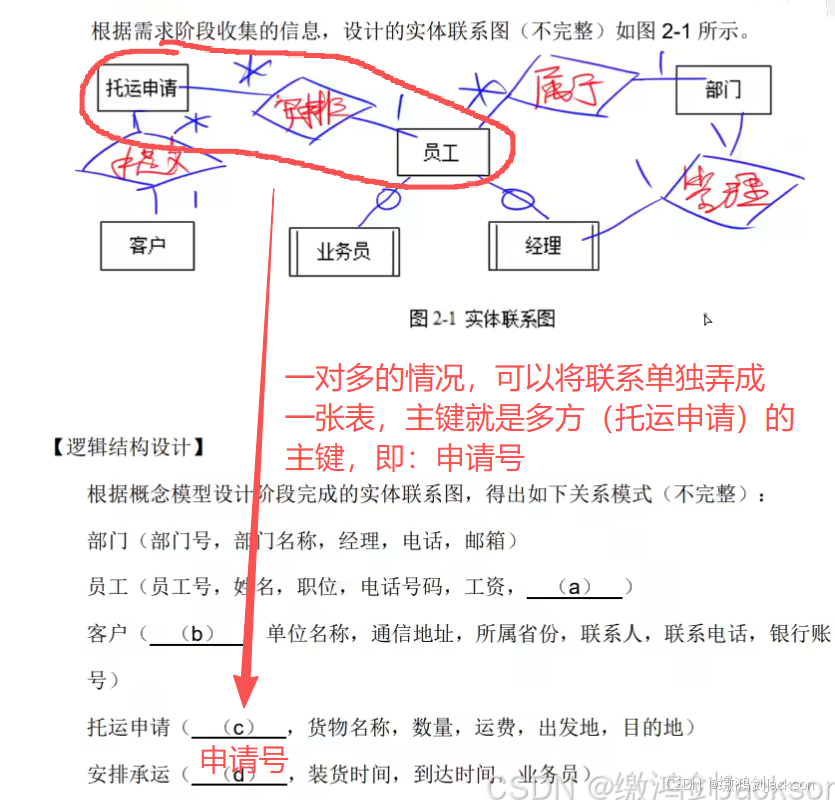

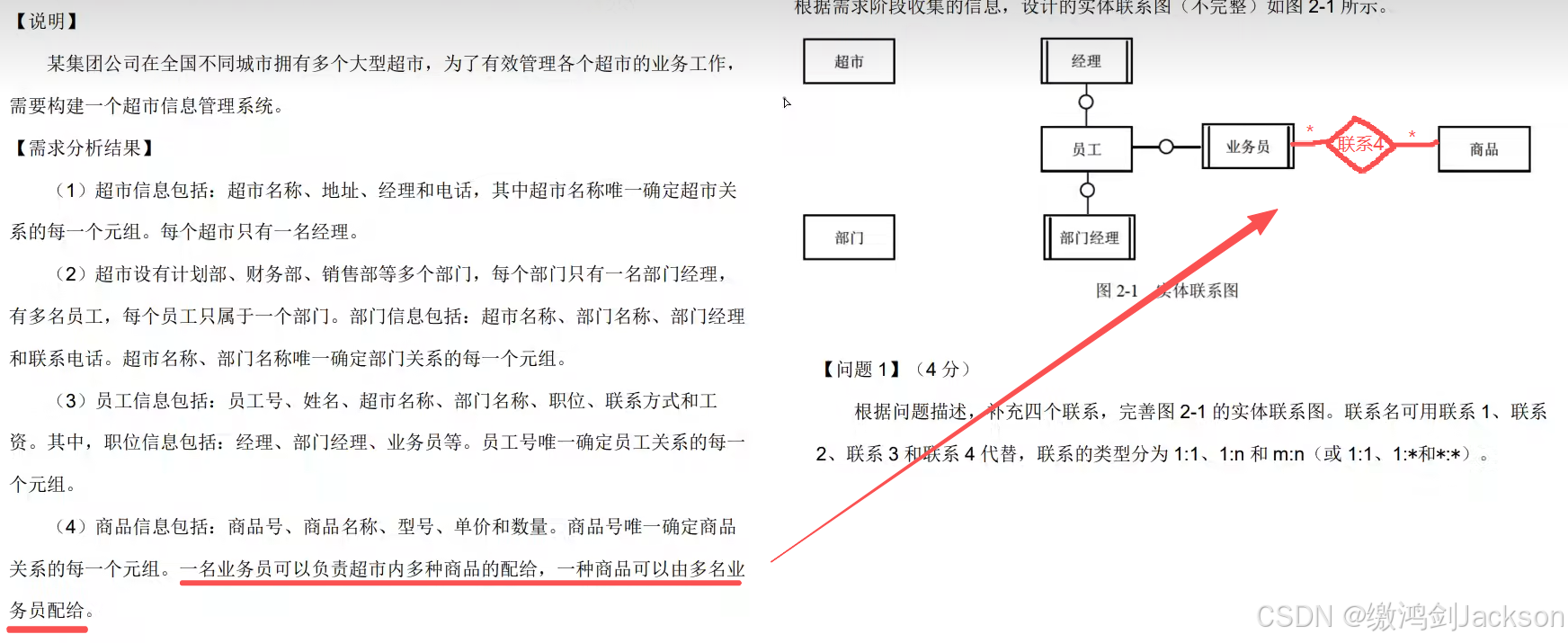

3.真题：2014年下半年

解析：

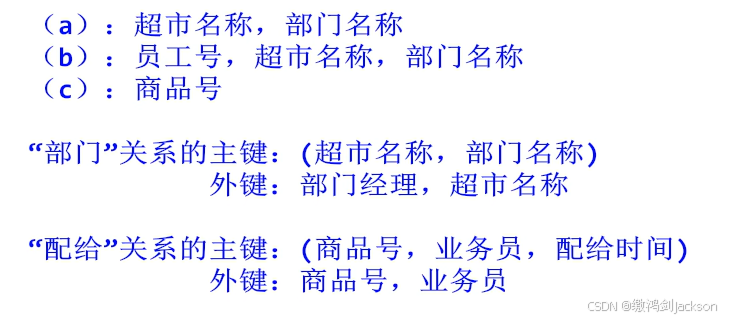

经分析，答案为：

分析过程：

注意：

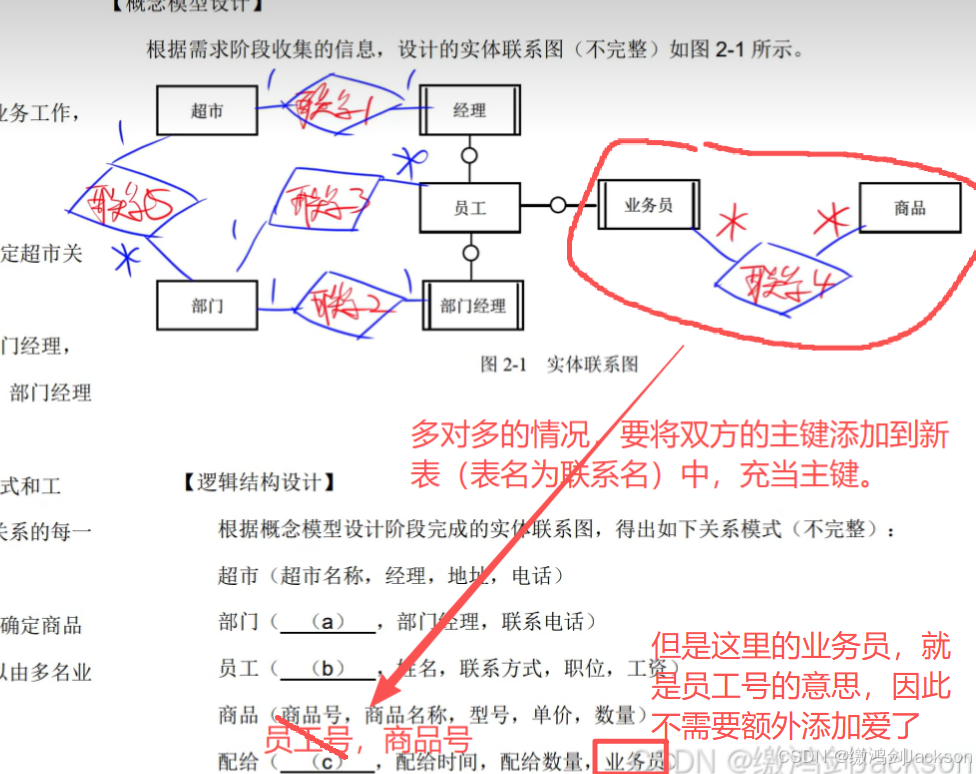

①"配给"表，单单用（业务员，商品号）充当主键是不够的，因为还需要"配给时间"。不然一个业务员，上午配送一次商品A，下午再配送一次商品A，只靠（业务员，商品号）这两个属性是区分不开这两条配送记录的，因此还需要"配给时间"。

故，配给表的主键为（业务员，商品号，配给时间）。

②外键怎么找？经验：看一下表里的所有属性，如果该属性是其他表的主键，那么这个属性就是该表的外键。

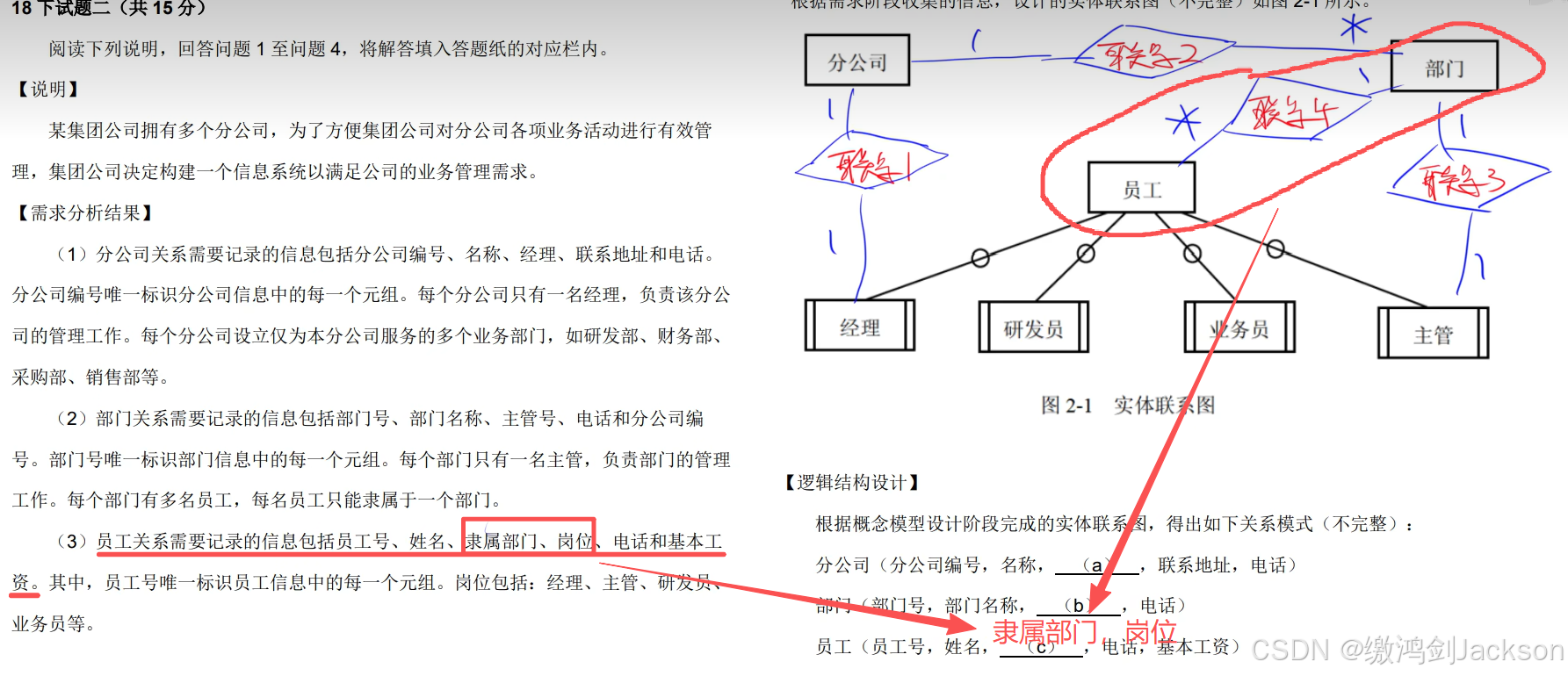

4.真题：2018年下半年

解析：

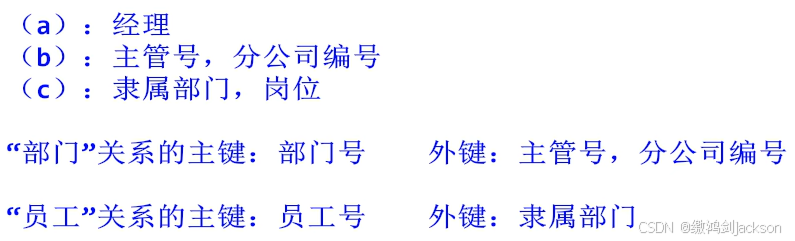

经分析，答案为：

分析过程：

以上就是本篇文章的全部内容，喜欢的话可以留个免费的关注呦~~~
