踩坑记录04:资源文件引用路径的隐蔽陷阱

阅读时长 :7分钟 | 难度等级 :中级 | 适用版本 :HarmonyOS NEXT (API 12+)
关键词 :资源管理、 r a w f i l e 、 rawfile、 rawfile、r()、路径陷阱
声明:本文基于真实项目开发经历编写,所有代码片段均来自实际踩坑场景。
欢迎加入开源鸿蒙PC社区 :https://harmonypc.csdn.net/
项目 Git 仓库 :https://atomgit.com/Dgr111-space/HarmonyOS




📖 前言导读

在 HarmonyOS 的 ArkTS 开发中,踩坑记录04:资源文件引用路径的隐蔽陷阱 是很多新手都会遇到的问题。本文记录了完整的踩坑经历------从错误复现到根因定位再到解决方案,希望能帮助你在遇到类似问题时快速定位方向。

踩坑记录04:资源文件引用路径的隐蔽陷阱

严重程度 :⭐⭐⭐ | 发生频率 :高
涉及模块 :资源管理、$rawfile()、$r()

一、问题现象

bash 复制代码
ERROR: No such 'icon.png' resource in current module

在 ArkTS 中通过 $rawfile('icon.png') 引用图片时,编译器直接抛出资源不存在 的错误,即使文件确实存在于 resources/rawfile/ 目录下。

二、错误代码

typescript 复制代码

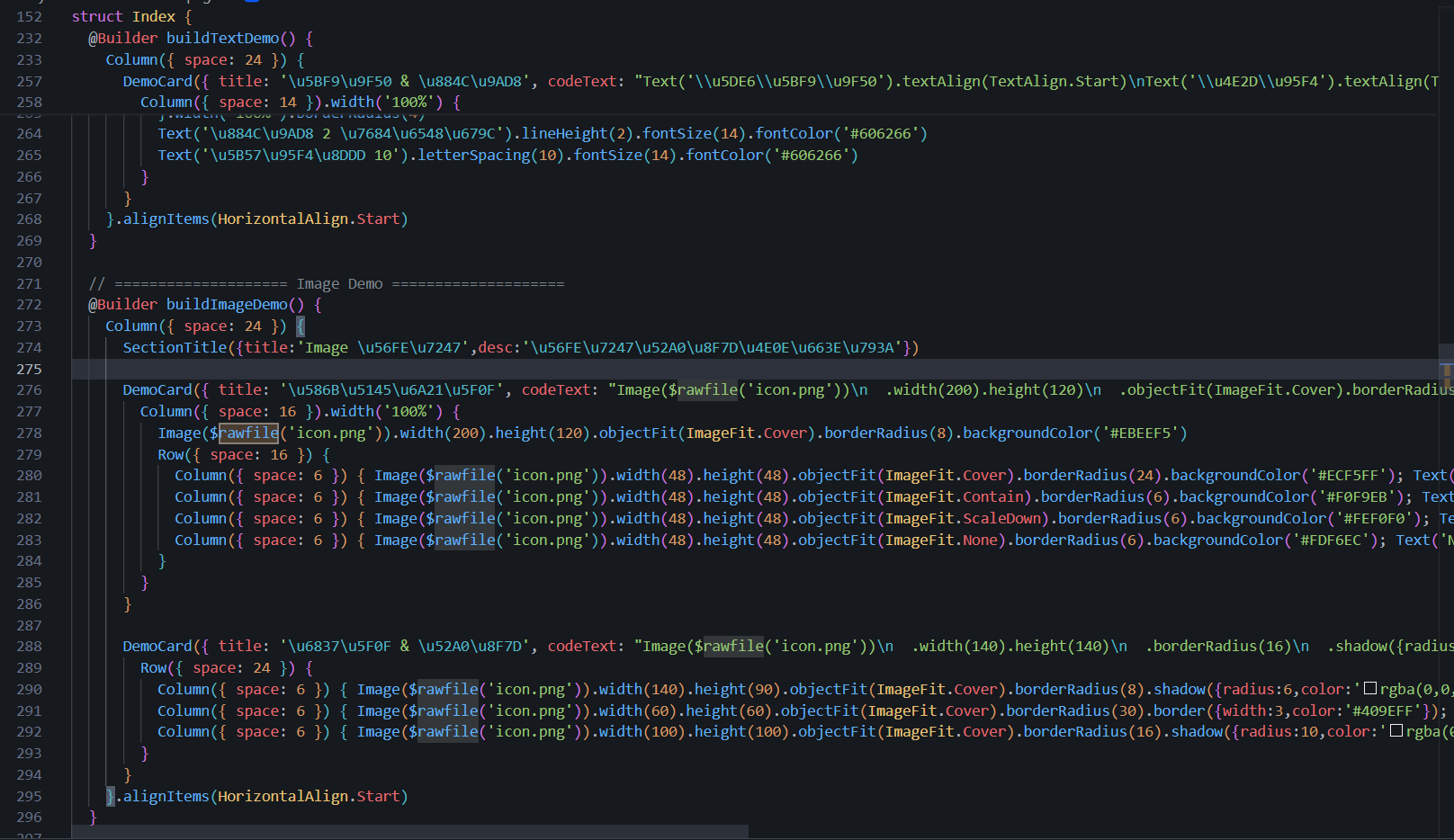

// Index.ets 第 278 行附近
Image($rawfile('icon.png')).width(24).height(24)

// 多处重复引用同一资源
Image($rawfile('icon.png'))  // 第280行
Image($rawfile('icon.png'))  // 第281行
Image($rawfile('icon.png'))  // 第282行
Image($rawfile('icon.png'))  // 第283行

三、根因分析

HarmonyOS 的资源系统有严格的目录约定:

引用方式 文件存放位置
$rawfile('filename') entry/src/main/resources/rawfile/
$r('app.media.filename') entry/src/main/resources/base/media/

本项目的实际情况是 :rawfile/ 目录为空!icon.png 从未被放置到正确位置。项目中有 startIcon.png 在 base/media/ 下,但代码却用 $rawfile() 去找它。

四、解决方案

方案一:复制文件到 rawfile 目录

bash 复制代码
copy "entry/src/main/resources/base/media/startIcon.png" \
     "entry/src/main/resources/rawfile/icon.png"

方案二:改用 $r() 引用(推荐)

如果图片已在 media 目录下:

typescript 复制代码
// 错误写法
Image($rawfile('icon.png'))

// 正确写法
Image($r('app.media.startIcon'))

五、正确示例

typescript 复制代码
// 使用 $r() 引用 media 目录下的资源
Column({ space: 12 }) {
  Image($r('app.media.startIcon'))
    .width(24)
    .height(24)
    .objectFit(ImageFit.Contain)

  Image($r('app.media.icon'))
    .width(32)
    .height(32)
}

六、经验总结

Resource Path = { rawfile/filename → rawfile('filename') base/media/filename → r ( 'app.media.filename' ) base/element/string.json → r ( 'app.string.key' ) \\text{Resource Path} = \\begin{cases} \\text{rawfile/filename} \& \\rightarrow \\\text{rawfile('filename')} \\ \text{base/media/filename} & \rightarrow \r(\\text{'app.media.filename'}) \\\\ \\text{base/element/string.json} \& \\rightarrow \\r(\text{'app.string.key'}) \end{cases} Resource Path=⎩ ⎨ ⎧rawfile/filenamebase/media/filenamebase/element/string.json→rawfile('filename')→r('app.media.filename')→$r('app.string.key')

  1. 建立资源清单:项目中所有静态资源应统一登记,避免"文件有了但引用错了"
  2. IDE 自动补全 :DevEco Studio 对 $r() 有智能提示,优先使用它而非 $rawfile()
  3. CI 检查脚本 :可在构建前扫描代码中所有 $rawfile() 调用,验证对应文件是否真实存在

七、扩展阅读


参考资源与延伸阅读

官方文档

> 系列导航:本文是「HarmonyOS 开发踩坑记录」系列的第 04 篇。该系列共 30 篇,涵盖 ArkTS 语法、组件开发、状态管理、网络请求、数据库、多端适配等全方位实战经验。

工具与资源### 工具与资源


👇 如果这篇对你有帮助,欢迎点赞、收藏、评论!

你的支持是我持续输出高质量技术内容的动力 💪
