视觉应用评估指南---个人学习篇

爱凤的小光2026-04-23 10:02

文章目录

导读：机器视觉项目千差万别，但评估流程有章可循。本文系统梳理了定位、测量、识别、检测四大类视觉项目的评估方法论，涵盖精度计算、关键指标、验收标准，并补充光学选型与验收模板，助你从需求到交付不走弯路。

1.视觉项目四大应用类型总览

应用类型 核心目标 关键指标 难度
定位类 引导机械臂准确抓取/放置 定位精度、CPK ★★★
测量类 管控来料尺寸，剔除不合格品 GRR、Correlation ★★★★
识别类 OCR/读码/目标识别 识别率 ★★
检测类 缺陷检出与分类 漏检率、过检率、精确率、召回率 ★★★★★

2.定位类项目评估流程

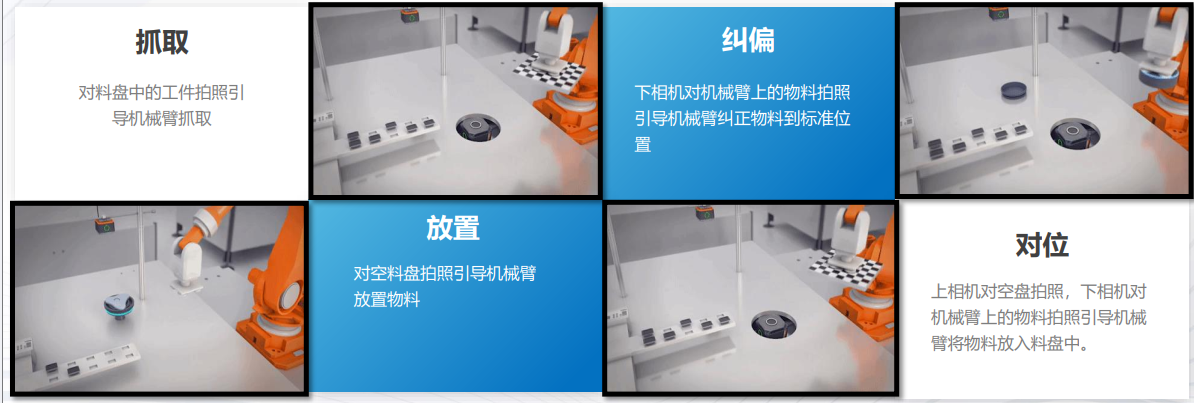

2.1 定位应用的四种类型

类型 描述
抓取 对料盘中的工件拍照，引导机械臂抓取
纠偏 下相机对机械臂上的物料拍照，引导纠正到标准位置
放置 对空料盘拍照，引导机械臂放置物料
对位 上相机对空盘拍照 + 下相机对机械臂上物料拍照，引导物料放入料盘

2.2 评估四步法

Step1：了解历史能力基线

过去做过的定位应用中精度最高可达 0.005mm。

Step2：物料特性对精度的影响

精度能否做到，取决于两个关键因素：

  • 强度（软硬）：越软的物料，形变越大，定位精度越差
  • 尺寸（大小）：尺寸越大，角度跳动带来的误差越大

角度跳动误差公式：

Δ X = L × tan ⁡ ( Θ ) \Delta X = L \times \tan(\Theta) ΔX=L×tan(Θ)

其中： Δ X \Delta X ΔX 为定位误差， L L L 为物料尺寸， Θ \Theta Θ 为角度跳动。

经验法则：以手机屏(约100mm)为分界线------小于100mm可以做到0.1mm精度；大于1m要做到0.1mm直接很难。

Step3：单像素分辨率计算

若目标定位精度为 ± 0.12 mm \pm0.12\text{mm} ±0.12mm，则：

分解因素 计算方法
整体精度 ± 0.12 mm \pm0.12\text{mm} ±0.12mm
视觉精度(占1/3) 0.12 / 3 = 0.04 mm 0.12 / 3 = 0.04\text{mm} 0.12/3=0.04mm
单像素精度(占视觉精度1/3） 0.04 / 3 ≈ 0.0133 mm/pixel 0.04 / 3 \approx 0.0133\text{mm/pixel} 0.04/3≈0.0133mm/pixel

核心公式：单像素精度 = 整体定位精度/9

Step4：高精度定位的客户要求

  1. 机构：悬臂尽可能短，执行末端离法兰中心越近越好
  2. 驱动：直线电机 > 伺服电机 > 步进电机，尽量用大理石平台
  3. 拍照方式：静止拍照精度 > 运动拍照精度（飞拍/动态抓取）
  4. 特征要求：视觉定位特征必须具备加工精度，最好覆盖整个视野，过渡带不超过3个

2.3 定位类关键指标详解

bash 复制代码
定位精度 = 机构精度 + 运动精度 + 视觉精度
指标 定义 验收要求
视觉精度 标定误差 + 图像处理误差 + 坐标转换误差 单像素精度 = 视觉精度 / 3
标定误差 相机与机械手标定后代入验证的偏差 ≤ 1个像素
静态精度 相机不动，重复对同一物料拍照100次 偏差 ≤ 1个像素
动态精度 机构在A、B点往复运动，到A点对同一物料拍照100次 偏差 ≤ 2~3个像素

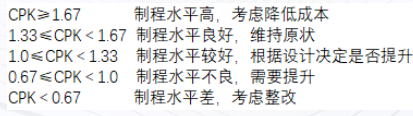

CPK 完成16/32片物料生产后量测，计算制程能力指数 CPK ≥ 1.33 为通过

验收顺序：先出静态精度数据 → 再出动态精度数据 → 最后出CPK数据

3.测量类项目评估流程

3.1 测量项目的典型场景

  • 测量圆环内部亮度，检测异物堵塞
  • 测量柱点角度，要求角度误差≤ 0.5°
  • 测量针脚高度、塑料高度、U槽宽度及相互角度

3.2 评估四步法

Step1：明确测量偏差与公差

测量的正确性通过与更高精度的量测设备(如OMM二次元或CMM三坐标)比较来评判。

  • 若客户只能提出公差 ± 0.12 mm \pm0.12\text{mm} ±0.12mm，按1/10公差 选择单像素分辨率
  • 示例：公差 ± 0.12 mm \pm0.12\text{mm} ±0.12mm → 单像素 0.012 mm/pixel 0.012\text{mm/pixel} 0.012mm/pixel → 与真值偏差可做到 ± 3 \pm3 ±3 像素 = ± 0.036 mm \pm0.036\text{mm} ±0.036mm

⚠️ 如果客户要求"不能有偏差"，该项目无法实施------视觉测量必然有波动。

Step2：物料特性影响

与定位类相同，关注强度和大小：

  • 产品越小 → XY定位精度越高，角度定位精度越差
  • 产品越大 → XY定位精度越差，角度定位精度越高

Step3：单像素分辨率计算

场景 计算方法
有明确公差 单像素 = 公差/10
有明确允许偏差 单像素 = 允许偏差 /3

示例：偏差 < 0.12mm → 单像素 = 0.12/3 = 0.04mm/pixel

Step4：高精度测量的客户要求

  1. 静止拍照 > 运动拍照(飞拍测量精度较低）
  2. 条件允许尽量选择长焦镜头 ，物料小直接选 远心镜头
  3. 视觉测量的特征必须具备加工精度，最好覆盖整个视野，过渡带不超过3个

3.3 测量类关键指标

指标 定义 验收标准
来料公差 零件制造允许的尺寸变动量 客户提供
测量偏差 视觉测量值与OMM真值之差 需打光方式、量测边、量测方法一致
OMM 高精度量测设备(二次元），用于验证视觉测量 -
GRR 测量系统误差（精确度、稳定性、可重复性、再现性） 3片物料各测10次
Correlation 测量值与标准值的相关性 16/32片物料量测，相关性 ≥ 85%

GRR验证方法：一片物料反复量测10次 × 3片不同物料×3个操作者

4.识别类项目评估流程

4.1 识别项目类型

类型 说明
深度学习识别 非标项目（颜色识别、米袋识别、饲料袋识别等）
DLOCR 深度学习OCR
读码 条码/二维码读取（建议使用读码器）

4.2 评估三步法

Step1：识别率能力基线

识别类型 最高识别率 限制条件
读码（读码器） 99.99% -
OCR（深度学习CPU版） 95%~99.95% 99.95%要求字符角度 ≤ ±20°

⚠️ OCR识别率要求99.99% → 无法做到

Step2：各类识别的详细评估

VeriCode码：

  • 需要专用加密狗
  • 先定位VeriCode码位置 → 再解码
  • 解码时间：200ms以上，整体耗时200~300ms
  • 最小码尺寸：0.28×0.28mm

读码：

  • 常见码制均支持
  • 解码位数超过30需慎重（可能超能力集）
  • 条码最小宽度：10mil，长度60~122mm
  • 耗时 < 60ms需考虑使用读码器

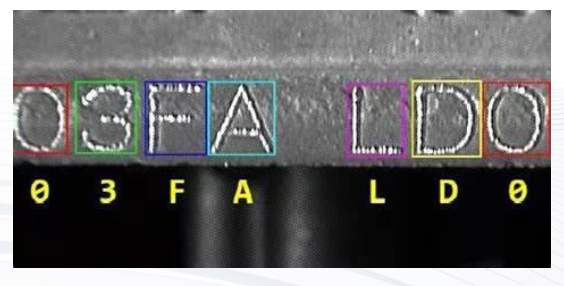

OCR：

  • ❌ 中文标签无法识别
  • 字符高度 ≥ 12/528 × 图像分辨率较大者
  • 耗时< 40ms做不了
  • OCR通常伴随字符缺陷检测，会大大增加项目难度

Step3：客户要求

识别类应用通常尽可能提供图片给视觉方做测试和评估。

4.3 识别类项目案例

读码门、兽药盒读码、读码+OCR、饲料袋识别、米袋识别搬运、颜色识别、线序颜色识别、奶盒OCR

5.检测类项目评估流程

检测类项目是所有视觉应用中最难的场景！

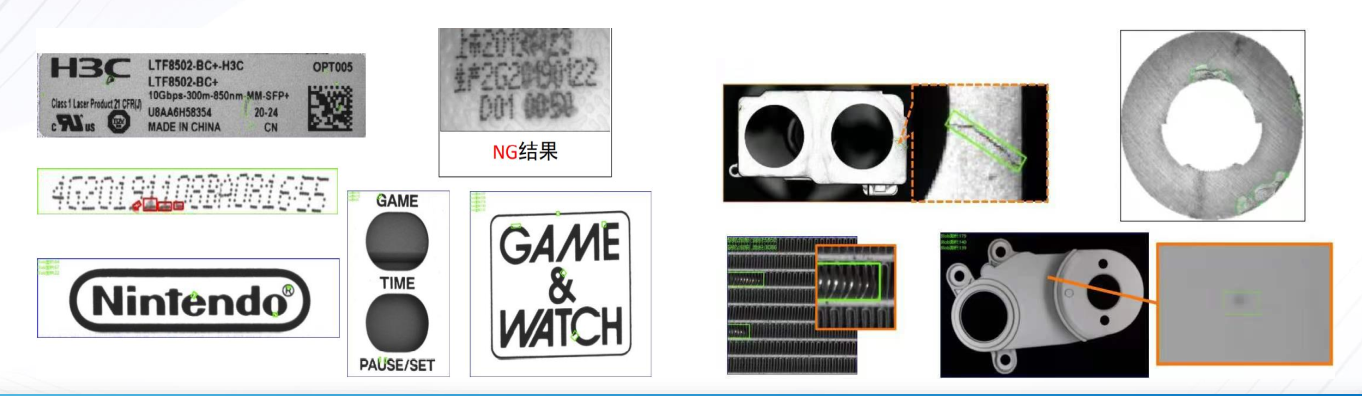

5.1 检测项目两种类型

类型 提示
字符/标签缺陷 OCR伴随OCV需求，接到需求一定要进一步评估可行性
产品外观检测 接到需求一定要进一步评估，要求技术全程参与

5.2 评估三步法

Step1：关注四大要素

要素 说明
物料种类 一套缺陷检测算法可能难以满足所有物料种类
成像质量 成像差→必须改善打光，不要寄托于算法
检出标准 与背景灰度差 > 20，且缺陷面积 > 4×4像素
过检率/漏检率 检出率99.99%的项目非常难以验收

⚠️ 眼睛都无法看清楚的缺陷一定要放弃！

Step2：逐项深入评估

物料种类：

  • 案例：做玻璃缺陷检测，不了解有白玻璃、黑玻璃、电路玻璃，算法只适配白玻璃 → 客户突然切换到电路玻璃 → 无法达成要求
  • 教训：首先了解物料种类，设计更全面的算法

成像质量与检出标准：

  • 解决打光是本质上解决问题
  • 检出标准：与背景灰度差 > 20，缺陷面积 > 4×4像素
  • 不同缺陷之间是否有模糊地带（同一缺陷既可能是A又可能是B）→ 必须和客户确认，可能无法做分类

过检率与漏检率：

  • 卡严 → 过检，卡松 → 漏检
  • 检出率是爬坡过程，不断迭代优化
  • 客户须明白：追求不能漏检 or 追求通过率？

Step3：客户要求

检测类应用需要提供图片 + 每种缺陷的检出标准和示例图片（覆盖所有情况）。

5.3 检测类关键指标

5.3.1 混淆矩阵

检出缺陷 未检出缺陷
存在缺陷 TP（真正例，正确检出） FN（假负例，漏检）
不存在缺陷 FP（假正例，错误检出） TN（真正例，正确放行）

5.3.2 核心公式

指标 公式 含义
过检率 FP / (TP + FP) 错误检出占实际检出总数的比例，越小抗干扰越强
漏检率 FN / (TP + FN) 未检出占实际缺陷总数的比例，越小检出能力越强
精确率 TP / (TP + FP) 正确检出占实际检出总数的比例
召回率 TP / (TP + FN) 正确检出占总缺陷数的比例

5.4 传统算法 vs 深度学习算法

维度 传统算法 深度学习算法
适用目标 形态、纹理简单，规则明确 形态、纹理复杂，规则不清晰
环境适应 抗环境干扰能力差 适应外部复杂环境能力强
数据需求 需要数据少 需要数据量大
现场维护 困难，推广困难 简单，可持续提升
开发周期 业务算法开发周期长 实验开发周期长
性能上限 容易达到上限 随数据量增加可持续提升
复杂缺陷 处理能力差 处理能力强

6.光学选型技术

6.1 客户需求梳理

视觉项目客户需求一般包含：

需求项 说明
检测范围 检测目标的外形尺寸，考虑兼容性
检测精度 最小缺陷尺寸、定位精度、组装精度
安装空间 高度方向（镜头/光源工作距离）、水平方向（光源直径范围）
检测速度 单个产品检测时间或单位时间产量
目标运动速度 飞拍或线阵相机场景下的相对运动速度
检测准确率 漏检率和过检率
目标特性 颜色、形状、粗糙度等
性价比 -

6.2 相机选型核心计算

分辨率计算

bash 复制代码
视野范围 FOV = (1.2~1.5) × 检测目标尺寸
相机分辨率 R = FOV / 检测精度 × n  (n≥2，通常取2~3像素)

示例：100mm×50mm检测目标，检测0.1mm缺陷：

  • FOV = 120mm×60mm（取1.2倍）
  • 长边像元 = 1.2×100/0.1×2 = 2400，短边像元 = 1.2×50/0.1×2 = 1200
  • 选型：MV-CA050-10GM（2448×2048）

帧率/行频计算

复制代码
面阵帧率 > 检测速度（需含处理时间）
线阵行频 > 运动速度 / 像素精度
曝光时间 < 1/行频

6.3 镜头选型核心公式

焦距计算

bash 复制代码
f = S / FOV × WD

其中：S=相机靶面尺寸，FOV=视野范围，WD=工作距离

示例：靶面8.45mm×7.1mm，FOV 120mm×60mm，WD 355mm → f = 8.45/120×355 = 25mm

###=# 定倍镜头倍率

bash 复制代码
β = S / FOV

6.4 单像素精度计算

bash 复制代码
方法1：单像素精度 = FOV / 相机分辨率
方法2：单像素精度 = 像元尺寸 / 镜头放大倍率β

6.5 光源选型四步法

步骤 内容
1. 了解需求，明确目标 收集打光对象信息（颜色、形状、粗糙度），明确图像处理需求
2. 分析差异，初选光源 按颜色差异、形状差异、粗糙度差异选择光源类型和颜色
3. 计算尺寸，确认型号 根据安装空间、打光方式、镜头口径计算光源尺寸
4. 挑选样品，打光测试 样品要有代表性，充分测试验证通用性和兼容性

光源颜色选型速查

场景 方法
增加对比度（目标暗、背景亮） 用目标相对色照明
增加对比度（目标亮、背景暗） 用背景相对色照明
过滤干扰（干扰亮） 用干扰源相近色照明
紫外光源 荧光材料（UV胶、防伪标识、透明薄膜）
红外光源 穿透有机染料/涂层，过滤颜色干扰

根据目标亮度是否大于背景亮度，增加目标与背景对比度有两种不同的方法，如下图1所示：


1-9 正增加对比度

光源种类按形状选型

目标特征 推荐光源
外形轮廓 背光/平行背光
平面区域 高角度环形光/面光/同轴光
台阶边缘 低角度环形光/条形光
曲面/斜面 漫射无影光/穹顶光
透明体 背光/低角度暗场
光滑表面 同轴光/偏振
粗糙表面 低角度暗场/穹顶光

7.验收模板与指标

7.1 GRR(测量系统重复性与再现性）

适用：尺寸检测项目验收

参数 说明
操作者数 通常3人
物料数 通常10片
测量次数 通常3次
过程分布宽度 5.15σ 或 6.00σ

GRR分析输出：

来源 关键输出
Repeatability（重复性） 同一操作者重复测量的一致性
Reproducibility（再现性） 不同操作者测量的一致性
Appraiser × Part 操作者与物料的交互效应
Gage R&R 综合测量系统误差
Parts 物料间变异
NDC（区分类别数） ≥ 5 为可接受

判断标准：

  • GRR %总变异 < 10%：优秀
  • GRR %总变异 10%~30%：有条件接受
  • GRR %总变异 > 30%：不可接受

7.2 Correlation(相关性验收）

适用：尺寸检测项目验收

项目 说明
样本量 16~32片物料
对比设备 OMM(二次元)等高精度量测设备
验收指标 R² > 0.85，斜率 0.9~1.1，截距偏差在公差10%以内

判断规则：

  1. 两供应商差距 < 10%公差 → 正常
  2. 单件差距 10%~15%公差 → 可"有条件批准"
  3. 公差过紧 → 需与PD/SQE团队评审

7.3 ARR(外观检测验收）

适用：外观缺陷检测项目验收

缺陷类型 ARR(有效性） 漏检率 过检率
Crack（裂纹） 0.964 0% 7.2%
Dent（凹痕） 0.94 0% 12%
Chipping（崩边） 0.93 0% 14%
Foreign Material（异物） 0.94 2% 10%
Scratch（划伤） 0.94 2% 10%
Contamination（污染） 0.93 2% 12%

ARR验证方法：

  • 输入分布：Serious NG + Marginal NG + Marginal OK + Obvious OK
  • 计算公式：
    • ARR（有效性） = 正确判定数 / 总输入数
    • 漏检率 = NG品判为OK的数量 / 总NG品数量
    • 过检率 = OK品判为NG的数量 / 总OK品数量

8.总结：视觉项目评估核心速查表

项目类型 评估起点 单像素计算 核心验收指标 最关键约束
定位 整体精度 整体精度/9 静态精度→动态精度→CPK 物料软硬与尺寸
测量 公差/允许偏差 公差/10或偏差/3 GRR + Correlation 打光一致性 + 特征加工精度
识别 识别率 - 识别率 码位数/字符高度/耗时
检测 漏检率+过检率 - ARR(有效性+漏检+过检） 物料种类+成像质量+检出标准

💡 核心原则 ：解决打光是在本质上解决问题，眼睛都看不清的缺陷一定要放弃！检测是爬坡过程，不要一上来就承诺99.99%。
