16.802.1X 认证详解到企业级安全准入方案

一、802.1x是什么

IEEE 802.1X ，全称为基于端口的网络访问控制（Port-Based Network Access Control） ，是 IEEE 制定的、工作在 数据链路层（二层） 的网络接入认证标准。

该协议最初由 IEEE 802 LAN/MAN 委员会提出，用于解决无线局域网 的接入安全问题；后续被扩展应用于以太网，成为通用的局域网端口接入控制机制，核心是在端口层面拦截未授权设备，仅允许通过身份认证的终端访问网络，以此解决以太网环境下的接入认证与安全管控问题。

1. C/S架构

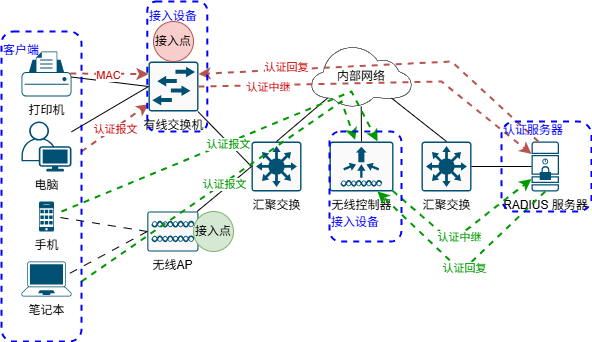

802.1x认证系统采用经典的Client/Server（客户端/服务器）结构 ： 客户端 + 接入设备 + 认证服务器

客户端（Supplicant）：需接入网络的终端设备（PC、手机、IoT），需安装支持 802.1X 的客户端软件，携带身份凭证（账号 / 密码 / 证书）主动发起认证请求。
接入设备（Authenticator）：支持 802.1X 的网络设备，如以太网交换机（有线）或无线 AP。作为客户端与认证服务器之间的中继，在认证通过前限制端口权限，仅放行认证流量。
认证服务器（Authentication Server） ：通常为 RADIUS 服务器，负责存储用户身份信息、验证凭证合法性，并返回授权结果（允许 / 拒绝、动态 VLAN、ACL 等）。

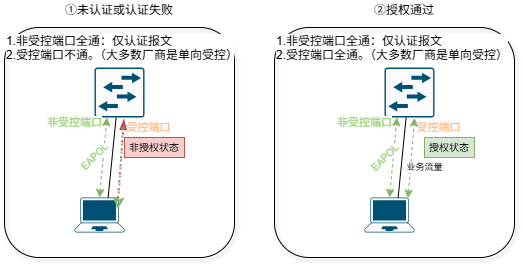

2. 基于端口的访问控制

802.1x的核心思想是 "基于端口的网络接入控制" 。作为数据链路层协议，它无需依赖三层 IP 即可工作，本质是在物理链路上实现一个可授权的逻辑开关，对终端接入进行细粒度管控。

（1）两种逻辑端口 ：一个物理端口接入终端后，802.1X 会在逻辑上划分为两个端口，分别负责认证与业务传输：

非受控端口（UnControlled Port）：专用认证通道，始终双向开放，仅用于传输 EAPoL 认证报文，保障认证流程正常进行。
受控端口（Controlled Port）：用于传输用户业务流量，连通状态由认证结果控制，未认证时禁止业务流量通过。

（2）受控端口的两种状态：仅作用于受控端口，由授权状态决定是否放行业务：

授权（Authorized）状态：终端认证通过，受控端口开放，业务流量可正常双向转发。
非授权（Unauthorized）状态：终端未认证或认证失败，受控端口关闭，业务流量被阻断。

（3）受控方向：仅在受控端口处于非授权状态时生效，分为两种控制模式：

单向受控：禁止终端向网络发送业务流量，但允许网络向终端下发广播、DHCP 等报文，是主流设备默认实现。
双向受控：完全阻断终端与网络之间的双向业务流量，仅用于高安全特殊场景，日常组网较少使用。

一个物理端口接入终端后，在 802.1X 逻辑上划分为两个端口：

非受控端口：专用认证通道，始终开放，仅用于 EAPoL 认证报文交互
受控端口 ：用于业务流量，根据认证结果处于授权或非授权状态。

受控端口的授权状态：

授权状态：受控端口开放，业务流量双向正常转发。
非授权状态：受控端口关闭，业务流量被阻断。

二、802.1X协议基础：EAP

802.1X 系统通过 EAP（可扩展认证协议） 实现客户端、接入设备与认证服务器之间的认证信息交互。EAP 是一种典型的 C/S 模式认证框架，支持多种灵活的认证方法，包括 MD5-Challenge、EAP-TLS、PEAP 等。在客户端与接入设备之间，EAP 报文以 EAPoL（局域网 EAP 封装） 格式封装在二层数据帧中进行传输。

1. 什么是EAP协议？

EAP（Extensible Authentication Protocol） ，即可扩展认证协议 ，最初定义于RFC 2284，后由RFC 3748 取代并完善。它的核心设计理念是**"框架性"**：

不绑定具体算法：EAP本身不规定具体的认证方式（如密码、证书），而是提供一个标准的封装格式。
支持多种方法 ：具体的认证逻辑由**EAP方法（EAP Methods）**实现，如EAP-MD5、EAP-TLS、EAP-PEAP等。
跨层运行：EAP可以直接运行在数据链路层（如PPP、LAN），也可以运行在UDP/TCP之上（如EAP over RADIUS）。

2. EAP 报文格式

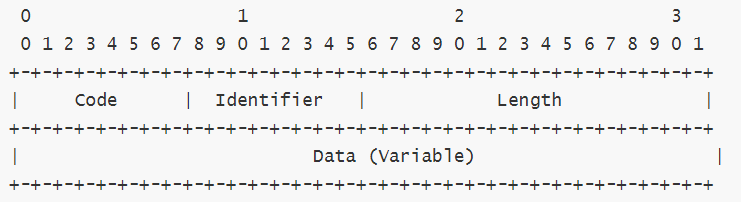

一个标准的EAP报文由 Code（代码） 、Identifier（标识符） 、Length（长度） 和 Data（数据） 四个字段组成。

|------------|---------|------------------------------------------|
| 字段名称 | 长度 (字节) | 含义与作用 |
| Code | 1 | 报文类型。决定报文的性质（请求、响应、成功、失败）。 |
| Identifier | 1 | 匹配标识ID。用于匹配Request和Response报文，防止重放攻击或乱序。 |
| Length | 2 | 总长度。包含Code、ID、Length和Data的总字节数。 |
| Data | 变长 | 有效载荷。格式由Code和Type字段共同决定。 |

Code字段决定了EAP对话的基本流向：

1 - Request（请求）：由认证者（服务器/设备）发给客户端，请求信息。
2 - Response（响应）：由客户端发给认证者，回应请求。
3 - Success（成功）：认证通过，允许接入。
4 - Failure（失败）：认证失败，拒绝接入。

当Code为 1 或 2 也就是请求和响应时，Data字段内部会包含一个关键的 Type（类型）字段，定义了具体的认证方法。常见的Type值如下：

|-------|----------------|------------------------|
| Type值 | 类型名称 | 说明 |
| 1 | Identity | 请求/响应身份标识（通常是用户名）。 |
| 3 | NAK | 客户端回复"不支持该方法"，并建议其他方法。 |
| 4 | MD5-Challenge | 基于MD5的质询握手，类似CHAP。 |
| 13 | EAP-TLS | 基于数字证书的双向认证。 |
| 21 | EAP-TTLS | 隧道传输的TLS，安全性高。 |
| 25 | EAP-PEAP | 受保护的可扩展认证协议，微软常用。 |
| 254 | Expanded Types | 扩展类型，支持厂商自定义的类型。 |

当Code取值为3 或者 4也就是成功和失败时，EAP为Success和Failure报文，Data 长度为 0，也就是没有Data字段。

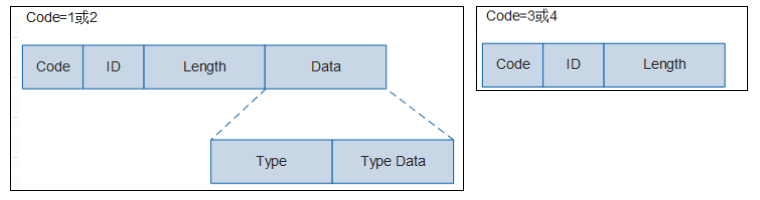

因此EAP报文格式如下：

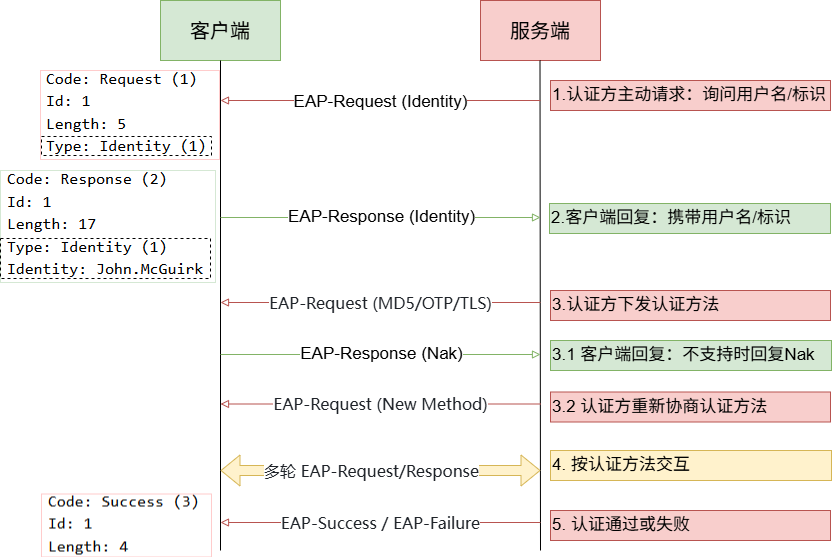

3. EAP标准交互

关键：EAP 流程由服务端（认证方）主动发起，通过发送 EAP-Request 启动认证会话。

认证启动 。认证方发送 Request/Identity ，询问客户端身份标识，这是 EAP 会话的标准起始报文。报文关键字段：Code=1 表示请求（Request），Identifier=X 是报文匹配序号（并非身份，一般简称ID，仅用于配对请求与响应），Length=5 为固定报文长度，Type=1 表示身份标识 （Identity）。
身份响应 。客户端回复 Response/Identity，携带用户名或标识信息。报文关键字段：Code=2 表示响应（Response），Identifier=X 必须与请求中的序号保持一致，Length≥5，Type=1，身份信息位于 Data 域中。
认证方法协商 。认证方发送指定认证方法（如 MD5、TLS）。若客户端不支持，回复 Nak 并告知支持类型。
多轮认证交互 。依据选定的认证算法，进行多轮 EAP-Request/EAP-Response 交互，完成凭证校验。
认证结束 。认证方最终发送 Success 或 Failure 结束会话。

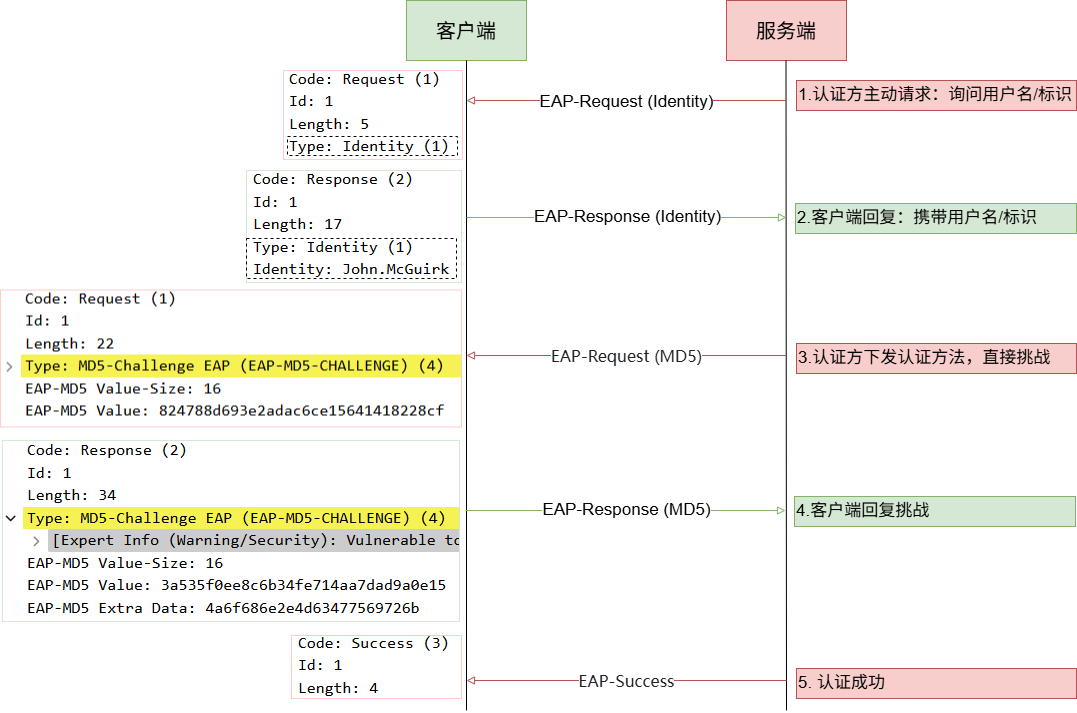

4. EAP-MD5 交互流程

EAP-MD5（EAP-MD5-Challenge, Type 4） 是 RFC 3748（原 RFC 2284） 定义的最基础、最早标准化 的 EAP 认证方法，基于 挑战 - 应答（Challenge-Response） 模式，用 MD5 哈希做单向客户端认证。

认证启动 EAP-Request。
身份响应 EAP-Response。
挑战下发 。认证方发送 Request/MD5-Challenge（Code=1, Id=Y, Type=4），携带 16 字节随机挑战值EAP-MD5 Value。
挑战回复 。客户端使用 Identifier（EAP 报文 ID 号）、用户密码、随机 Challenge 进行 MD5 运算，生成 16 字节的应答哈希值 ，填入 Response 中的 EAP-MD5 Value 字段，回复 Response/MD5-Challenge（Code=2, Id=Y, Type=4）。EAP-MD5 Extra Data 属于可选扩展字段，不参与 MD5 哈希计算 ，仅用于兼容扩展，通常用于携带用户名等身份信息。
认证方 用本地密码执行相同运算，对比哈希结果完成校验，返回 Success 。

三、802.1X协议：EAPoL

EAP 是一种通用的认证框架 ，EAP-MD5 是具体的认证方法，要在以太网、Wi-Fi 里承载 EAP 报文，就需要 EAPoL（EAP Over LAN） ，它是 802.1X 认证体系的封装协议。

1. 什么是 EAPoL

EAPoL = EAP over LAN

定义标准：IEEE 802.1X
作用：把 EAP 报文封装在以太网帧里传输
位置：数据链路层（二层协议）
典型以太类型：0x888E
组播地址：01-80-C2-00-00-03，802.1X 标准组播地址

一句话理解：EAP 是认证内容，EAPoL 是快递包裹，802.1X 是整个快递制度。

2. EAPoL报文格式

PAE Ethernet Type：2字节，表示协议类型，值为0x888E。标识该以太网帧为 802.1X EAPoL 报文，交换机 / 终端通过该字段识别 EAPoL 流量。PAE (Port Access Entity)：端口访问实体，是 IEEE 802.1X 认证协议中的核心概念，指设备（客户端或交换机）上执行认证算法与协议操作的实体。
Protocol Version：1 字节，EAPoL 协议版本，用于协商协议版本确保两端实现兼容，常见取值：

0x01：802.1X-2001 ;
0x02：802.1X-2004;
0x03：802.1X-2010.

Type：1 字节，表示EAPoL数据帧类型：
0x00：EAPoL-Packet，承载 EAP 认证报文；
0x01：EAPoL-Start，客户端主动发起认证；
0x02：EAPoL-Logoff，客户端主动发起下线；
0x03：EAPoL-Key，无线场景下用于分发加密密钥；
0x04：EAPoL-Encapsulated-ASF-Alert，用于封装告警信息。
Length ：2 字节，表示后续 Packet Body 数据域的总字节数。
Packet Body：可变长度，根据 Type 不同承载不同内容：
Type=0x00：承载完整 EAP 报文（如 EAP-MD5、EAP-TLS）；
Type=0x01 / 0x02：数据域为空；
Type=0x03：承载 802.11 密钥信息；
Type=0x04：承载 ASF 告警数据。

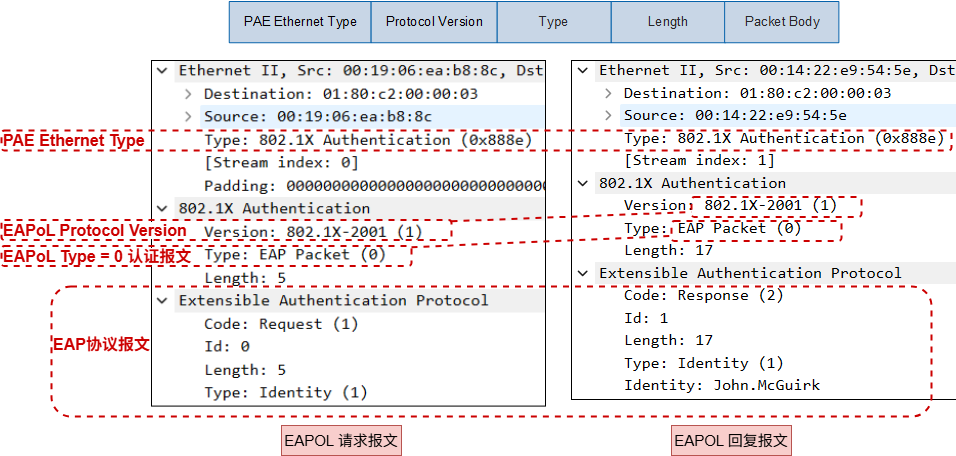

3. EAPoL报文示例

四、802.1X认证流程

1. 802.1X认证触发

802.1X认证有以下触发方式：

客户端发送EAPoL-Start报文触发认证。
客户端发送DHCP/ARP/DHCPv6/ND或任意报文触发认证。
设备发送EAP-Request/Identity报文触发认证。
网络厂商可能支持：链路 UP 触发 （端口 link up 即启动认证）、组播 EAP 探测（设备周期性发组播 Identity 请求）

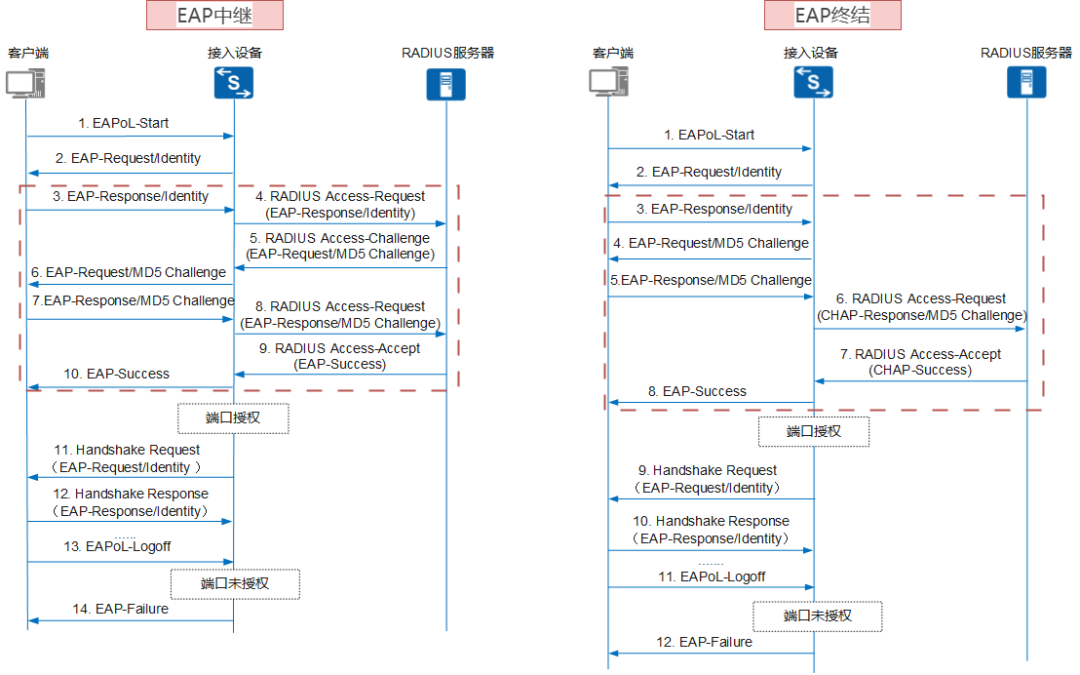

2. 802.1X认证流程

根据 EAP 报文的处理位置不同，802.1X 分为 EAP 中继/透传（Relay） 和 EAP 终结（Termination） 两种流程模式。

EAP 中继指接入设备不解析EAP内容，只做透传，EAP报文最终在认证服务器终结。
EAP 终结 指EAP 协议在 交换机 / AP 本地 处理、终结。
RADIUS 协议为了支持 EAP，专门扩展了两个属性：EAP-Message (用于承载 EAP 报文) 和 Message-Authenticator (用于防篡改)。这能解释为什么老旧的 RADIUS 服务器可能不支持 EAP 中继。

EAP 中继模式，基于 EAP-MD5 认证流程如下：

用户打开 802.1X 客户端发起连接请求，向设备端（交换机 / AP）发送 EAPoL-Start 报文，启动认证过程。
设备端收到认证请求后，向客户端发送 EAP-Request/Identity 报文，要求客户端提交用户名。
客户端响应设备端请求，通过 EAP-Response/Identity 报文，将用户名信息发送给设备端。
设备端不解析 EAP 报文内容，仅将客户端发送的 EAP 报文封装在 RADIUS Access-Request 报文 中，转发至 RADIUS 认证服务器处理。
RADIUS 服务器收到设备端转发的用户名信息后，将该信息与本地数据库中的用户名列表进行比对，找到该用户名对应的密码信息，并随机生成一个 MD5 挑战值（Challenge）：① 用该挑战值对本地存储的用户密码进行加密处理；② 同时将此 MD5 挑战值通过 RADIUS Access-Challenge 报文 发送给设备端。
设备端将 RADIUS 服务器发送的 MD5 挑战值直接转发给客户端。
客户端收到由设备端传来的 MD5 挑战值后，用该挑战值对自身输入的密码进行加密处理，生成 EAP-Response/MD5-Challenge 报文，并发送给设备端。
设备端将此 EAP-Response/MD5-Challenge 报文封装在 RADIUS Access-Request 报文 中，发送给 RADIUS 服务器。
RADIUS 服务器将收到的客户端加密密码信息，与本地经过相同挑战值加密运算后的密码信息进行比对；若两者一致，则判定该用户为合法用户，并向设备端发送 RADIUS Access-Accept 认证通过报文。
设备端收到认证通过报文后，向客户端发送 EAP-Success 认证成功报文，并将客户端接入端口改为授权状态，允许用户通过该端口访问网络。
用户在线期间，设备端会通过定期向客户端发送握手报文的方式，对用户的在线情况进行监测。
客户端收到握手报文后，向设备端发送应答报文，表明用户仍然在线；缺省情况下，若设备端发送的两次握手请求报文均未得到客户端应答，设备端将判定用户异常下线，终止用户授权。
客户端可主动发送 EAPoL-Logoff 报文 给设备端，发起下线请求。
设备端收到主动下线请求后，将端口状态从授权状态切换为未授权状态。

特殊情况：静默超时 ：如果客户端直接断网（如合上笔记本盖子、断电），无法发送 Logoff 报文。此时接入设备依赖定期握手 或静默定时器来检测用户下线，释放端口授权。

EAP 终结方式与 EAP 中继方式的认证流程核心差异，关键在于 MD5 挑战值的生成主体和认证处理逻辑。

相同流程：客户端发送 EAPoL-Start 报文，发起认证。
相同流程：设备端向客户端发送 EAP-Request/Identity 报文，请求用户名。
相同流程：客户端回复 EAP-Response/Identity 报文，提交用户名。
设备端直接生成 MD5 挑战值，向客户端发送 EAP-Request/MD5 Challenge。（EAP 中继是透传给服务器由服务器生成MD5挑战值）
客户端用收到的挑战值加密密码，生成 EAP-Response/MD5 Challenge 报文，发送给设备端。
设备端将客户端的 EAP 应答报文封装为 RADIUS Access-Request（CHAP-Response/MD5 Challenge） 报文，转发给 RADIUS 服务器。
RADIUS 服务器校验密码一致后，向设备端发送 RADIUS Access-Accept（CHAP-Success） 认证通过报文。

3.EAP中继与EAP终结对比

|---------|---------------------------|--------------------------|
| 特性 | EAP 中继 (Relay) | EAP 终结 (Termination) |
| 处理位置 | 认证服务器 (RADIUS) | 接入设备 (交换机/AP) |
| 设备复杂度 | 低 (仅透传) | 高 (需解析 EAP 报文) |
| 服务器要求 | 必须支持 EAP 属性 | 仅需支持标准 RADIUS (PAP/CHAP) |
| 支持的认证方法 | 丰富 (PEAP, TLS, TTLS, MD5) | 受限 (通常仅 MD5-Challenge) |
| 应用场景 | 现代企业网主流 (安全性高) | 老旧服务器兼容或简单认证 |

五、802.1X认证配置流程

1. 认证服务器

802.1X 认证体系中，认证服务器通常采用 RADIUS 服务器。服务器侧需要完成两项核心配置：

添加接入设备（交换机 / AP） 。在 RADIUS 服务器上创建接入设备信息，指定接入设备的 IP 地址，用于识别合法的认证中继设备。
配置共享密钥（Shared Key） 。配置与接入设备之间的共享密钥，用于对 RADIUS 报文进行加密和合法性校验。
创建用户账号。在服务器上添加认证使用的用户名、密码，并配置对应授权策略（权限、VLAN、ACL 等），或者可以从其他帐号系统上同步用户帐号，比如AD域。

2. 接入设备配置

接入设备一般为以太网交换机 ；无线场景下则为AC 控制器。

（1）配置 RADIUS 服务器模板

指定 RADIUS 服务器地址、认证计费端口、共享密钥（与服务器一致），实现设备与服务器的互通。

复制代码

radius-server template radius1  // 创建RADIUS模板，名称可自定义 radius-server authentication 10.1.1.100 1812  // 认证服务器IP+端口（1812为RADIUS认证默认端口） radius-server accounting 10.1.1.100 1813     // 计费服务器IP+端口（1813为RADIUS计费默认端口） radius-server shared-key cipher Admin@123    // 共享密钥，需与RADIUS服务器一致 radius-server user-name-format without-domain // 用户名不带域名（避免终端输入域名，简化认证）

（2）配置 AAA 认证方案

创建认证方案并绑定 RADIUS 模板，使设备使用 RADIUS 进行身份校验。

复制代码

aaa  // 进入AAA视图（802.1X认证依赖AAA框架） authentication-scheme auth1  // 创建认证方案，名称可自定义  authentication-mode radius   // 认证方式指定为RADIUS，优先使用服务器认证 domain default  // 使用设备默认域（终端接入默认归属此域，无需手动创建新域）  authentication-scheme auth1  // 给默认域绑定认证方案  radius-server radius1        // 给默认域绑定RADIUS模板，关联服务器信息

若企业有多个用户组，可创建自定义域，分别绑定不同 RADIUS 模板 / 认证策略；默认域可满足大部分基础组网需求。

（3）全局与接口启用 802.1X**

全局开启 802.1X 功能，并在接入用户的接口下启用端口认证。

复制代码

dot1x enable  // 全局启用802.1X功能（必须开启，否则接口认证不生效）interface GigabitEthernet 0/0/1  // 终端接入接口（根据实际接口号修改） dot1x enable  // 接口启用802.1X，继承全局配置 dot1x port-control auto  // 自动授权模式（默认）：认证通过则授权，未认证/认证失败则阻断 dot1x port-method portbased  // 基于端口认证（1个端口仅允许1个终端认证通过，适合个人办公终端）

接口号需根据实际设备接口修改（如 GE0/0/2、GE1/0/1）；

若需 1 个端口接入多个终端，可将 "portbased" 改为 "macbased"（基于 MAC 认证，需配合 MAC 绑定）

无线 AC 配置逻辑一致，仅接口改为无线 SSID 对应的 VAP 接口

3. 客户端配置

（1）Windows 自带客户端配置

启动系统服务：Wired AutoConfig
进入以太网网卡属性 → 身份验证
勾选启用 IEEE 802.1X 身份验证
选择认证方法（如 MD5-Challenge、PEAP）
输入 RADIUS 服务器上配置的用户名和密码

（2）安装厂商客户端

通常NAC准入解决方案厂家会提供专用 802.1X 客户端软件，实现自动认证、断线重连、在线检测以及策略下发等增强功能。

4. 哑终端接入

哑终端（如打印机、IP 电话、监控摄像头等）无 802.1X 客户端，无法主动发起认证，因此通常采用 MAC 地址认证（属于 802.1X 扩展认证方式），核心是通过终端 MAC 地址作为身份凭证，无需手动输入账号密码。

（1）RADIUS 服务器配置

录入哑终端的 MAC 地址 （格式统一，如 aa-bb-cc-dd-ee-ff 或 aabbccddeeff，需与终端实际 MAC 一致）；
将 MAC 地址配置为 "用户名 + 密码"（通常用户名和密码相同，均为终端 MAC）；
配置对应授权策略（如允许接入、绑定固定 VLAN 等），确保哑终端认证通过后可获取对应网络权限。

（2）交换机配置

在哑终端接入的接口上，启用 MAC 认证（可与 802.1X 共存，优先匹配 MAC 认证）：

复制代码

interface GigabitEthernet 0/0/2  // 哑终端接入接口 dot1x enable  // 保持全局802.1X启用，兼容MAC认证 dot1x port-control auto dot1x mac-auth enable  // 启用MAC地址认证 dot1x mac-auth user-name-format mac-address  // 以MAC地址作为用户名格式

六、802.1X的高级认证

1. Guest VLAN

未认证、无客户端、认证超时的终端，自动进入访客 VLAN，通常只放通：客户端下载页面，安全软件更新。
由接入设备本地控制，无需服务器参与。

interface GigabitEthernet 0/0/1 dot1x guest-vlan 10

2. 动态 VLAN 下发

同一个端口，不同用户认证通过后，自动进入不同 VLAN：如不同的部门分配不同的VLAN。
使用 RFC 标准 RADIUS 属性，华为、华三、Cisco等大部分厂商通用。① Tunnel-Type = VLAN；② Tunnel-Medium-Type = 802；③ Tunnel-Private-Group-ID = VLAN 编号

interface GigabitEthernet 0/0/1 dot1x vlan-assignment enable port link-type hybrid port hybrid tagged vlan 10 20 30 # 允许下发的VLAN

3. Restrict VLAN

认证失败多次的终端，自动加入低权限限制 VLAN。
由交换机根据认证失败次数本地控制。

interface GigabitEthernet 0/0/1 dot1x restrict-vlan 20 dot1x quiet-times 3 # 失败3次后进入 Restrict VLAN

4. Critical VLAN

服务器逃生 VLAN，RADIUS 服务器不可达时，端口自动加入逃生 VLAN，保障基本网络连通。
由交换机本地检测触发，无需服务器配置。

interface GigabitEthernet 1/0/1 dot1x critical-vlan

5. 安全策略

802.1X 仅解决了 "你是谁" 的身份识别问题，而现代企业终端准入安全策略（如华为 NAC、H3C EAD），核心在于实现 "身份认证 + 终端健康检查 + 动态权限管控" 的完整闭环。其架构采用 "双通道" 模式，综合管控策略如下：

网络准入认证 ：终端接入后，首先通过 标准 802.1X + RADIUS 通道 完成身份认证。此时，交换机仅授予终端最小通行权限（如仅允许访问补丁服务器或隔离区 VLAN）。
私有安全通道 ：身份认证通过后，客户端利用获取的 IP 地址，与服务器建立一条独立的加密通信链路 （通常为 HTTPS/TCP 私有通道），专门用于终端安全检查与策略交互，此过程不走 RADIUS 协议。
终端安全检查：客户端通过该独立通道执行本地安全检查（操作系统补丁、杀毒软件状态、注册表、进程、违规软件等），并将检查结果上报给服务器。
终端策略下发 ：服务器通过私有加密通道，直接向客户端下发终端级控制策略，包括：终端防火墙配置、网卡 ACL、必须安装/禁止安装的软件清单、强制补丁更新、病毒库升级等。
网络策略下发 ：服务器综合 "身份" 与 "终端合规性" 结果，通过 RADIUS 协议（通常通过 CoA 机制 ，服务器向交换机发送包含 vlan id、ACL 等授权信息的 CoA-Request 指令）通知交换机调整权限：合规则下发正式业务 VLAN，不合规则下发隔离 VLAN、重定向 URL 等。

CoA（Change of Authorization，授权变更）机制 ：默认使用 UDP 3799 端口，服务器依据 RFC 5176 向交换机主动发送 CoA-Request，携带 VLAN、ACL 等信息，实现终端网络权限的动态切换。

通常 NAC 终端准入解决方案将安全管控划分为两个独立层面：

RADIUS 标准通道（网络平面 ）：负责**"管网络"**。核心动作：802.1X 认证、端口状态控制、动态 VLAN 切换、ACL 下发、带宽限速、强制下线。
私有加密通道（终端平面 ）：负责**"管终端"**。核心动作：建立 HTTPS 会话、终端环境扫描、合规性上报、软件分发、主机防火墙/ACL 配置、安全加固。
