0 1
前言
近期，一项发表于《Nature Communications》的研究提出了一种全新的解决方案(https://doi.org/10.1038/s41467-026-72037-z)。来自约翰·霍普金斯大学与普惠公司的联合研究团队，成功开发了一种集成了物理建模、机器学习与概率分析的多尺度计算平台，能够高效、精准地预测金属部件在特定微观结构下的疲劳裂纹萌生行为。
0 2
核心内容
该研究的核心突破在于构建了一套"参数化升尺度本构模型与裂纹萌生模型"（PUCM-PUCNM）。
传统方法如果要在计算机中模拟金属在微观尺度下每一个晶粒的变形行为，计算量将庞大到无法承受。而这项研究提出的平台，巧妙地将微观尺度的物理规律进行 "参数化升尺度" 处理，使其能够在宏观部件尺度上进行高效模拟，同时保留了对微观结构敏感的关键信息。研究团队将这种创新方法称为时空多尺度计算平台，它集成了物理建模、机器学习、时间加速和概率分析，能够在宏观和微观尺度上同时实现高效预测。
研究重点关注航空领域广泛应用的Ti-6Al-4V钛合金。这种合金中的"微织构区"具有各向异性的晶体学特性，是导致疲劳裂纹萌生的"重灾区"。新平台通过引入机器学习技术，不仅模拟了部件几何形状的影响，还精确捕捉了微观结构异质性对裂纹萌生的竞争效应。
经过实验验证，该平台成功展示了从标准试样测试数据外推至实际部件级疲劳寿命预测的能力------这意味着，工程师不再需要为每一个新部件都做全套疲劳实验，而是可以借助这个平台进行高效、可靠的数字预测。
0 3
研究意义
这项研究的深远意义在于，它有望彻底改变当前工程领域应对金属疲劳的模式。
提升安全性： 通过预测"在微观结构的哪个具体位置最可能萌生裂纹"，工程师可以在设计阶段规避高风险微结构区域，从而大幅提升航空发动机等关键部件的可靠性和安全性。
缩短研发周期： 传统上，新材料和新部件的疲劳认证需要耗时数年进行大量物理测试。该平台提供的虚拟预测能力，可以极大地减少对昂贵、耗时的物理实验的依赖，加速新材料的研发和应用。
推动降本增效： 该成果对于航空、能源等领域的结构材料设计具有重要的推动作用，有望显著降低相关行业的安全风险和测试成本。
正如研究团队在论文中所总结的，这一平台"展示了试样测试数据校准的PUCM-PUCNM在部件级疲劳预测中的有效性，证明了其在抗疲劳结构材料一体化设计中的巨大潜力"。

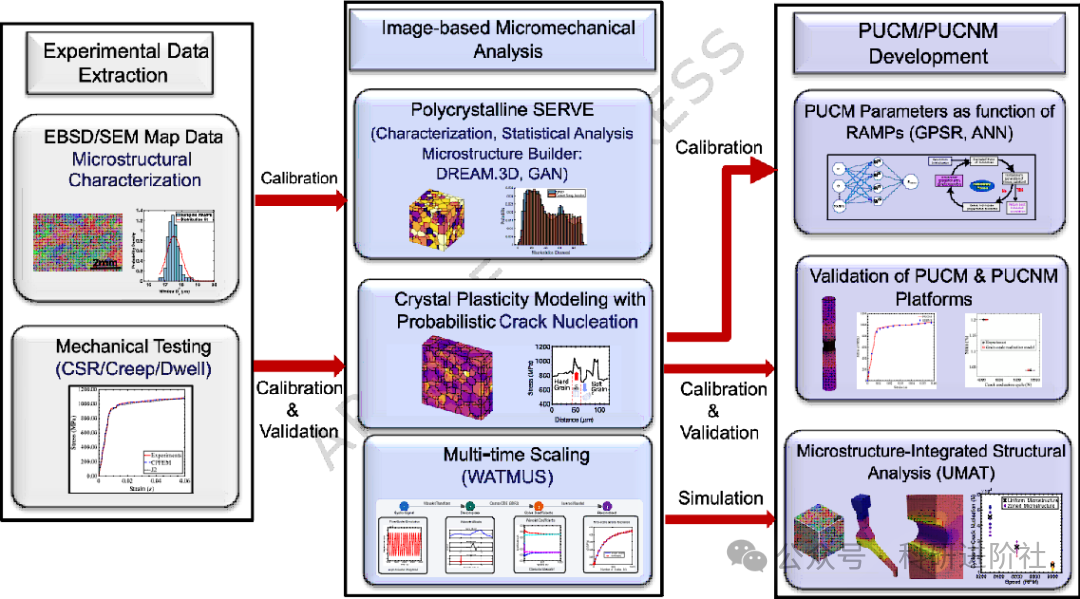

图1：开发多尺度疲劳形核预测平台的模块化流程
图2：双边缘缺口试样中的保载疲劳裂纹萌生结果

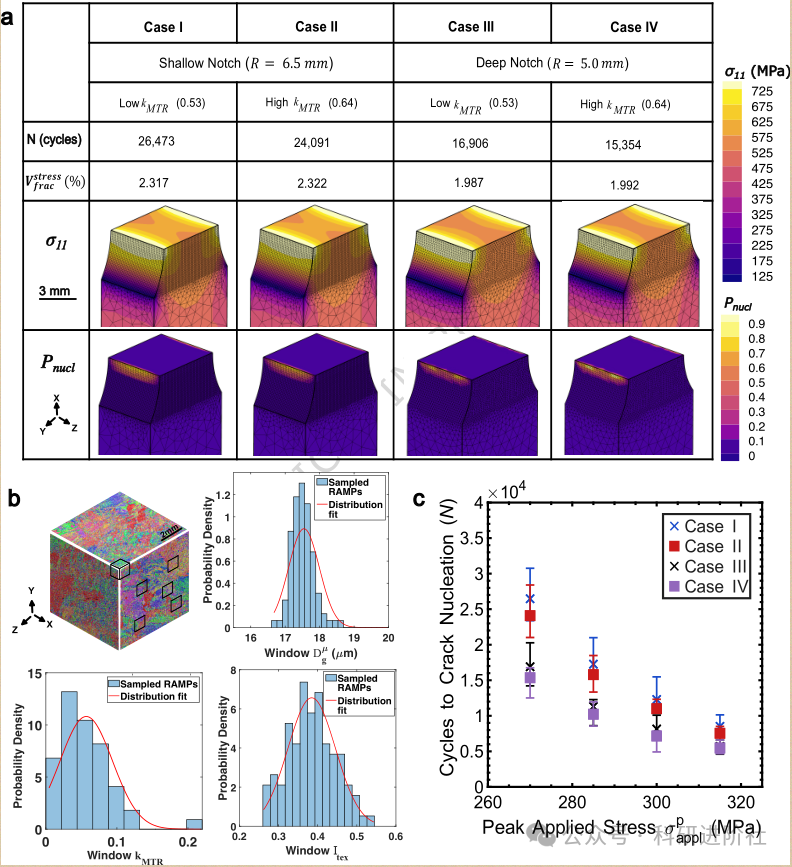

图3：载荷与微观结构竞争效应的参数化研究

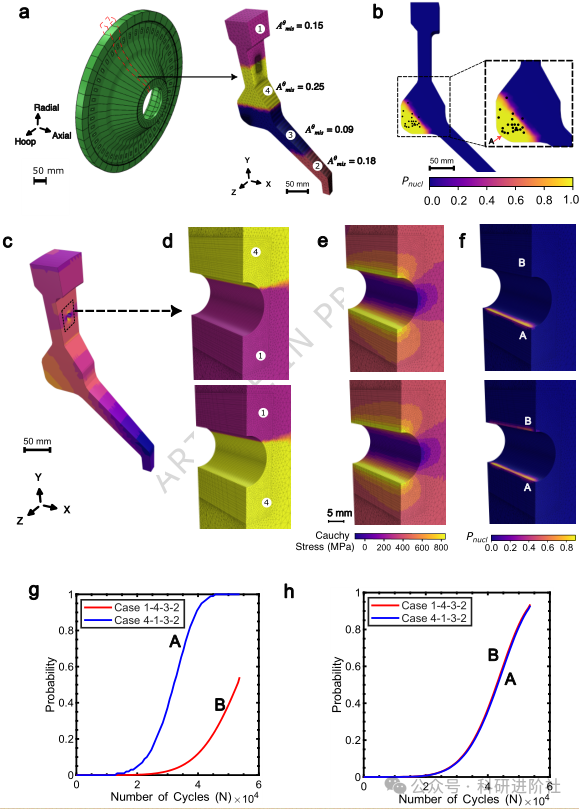

图4：具有分区微观结构的压气机盘中的裂纹萌生概率

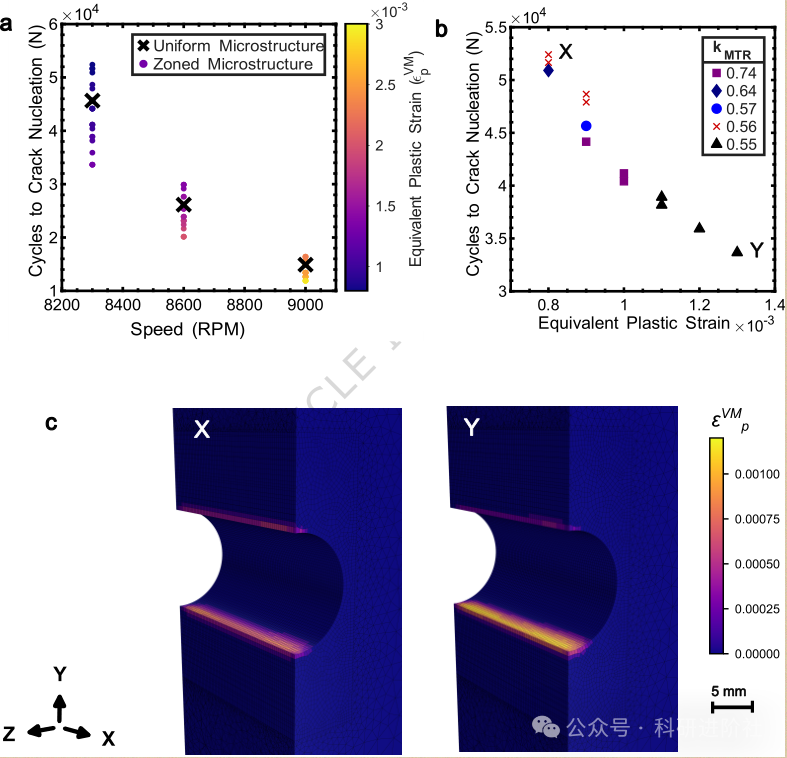

图5：不同微观结构下压气机盘中裂纹萌生的参数化研究

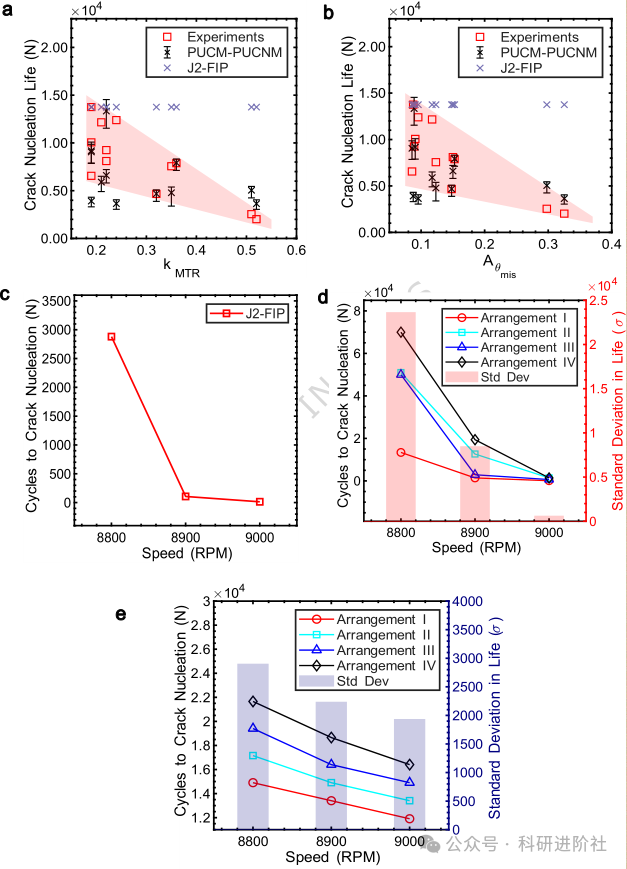

图6：裂纹萌生模型从试样到部件的互操作性
【注】小编水平有限，若有误，请联系修改；若侵权，请联系删除！
