雷达知识点进阶版

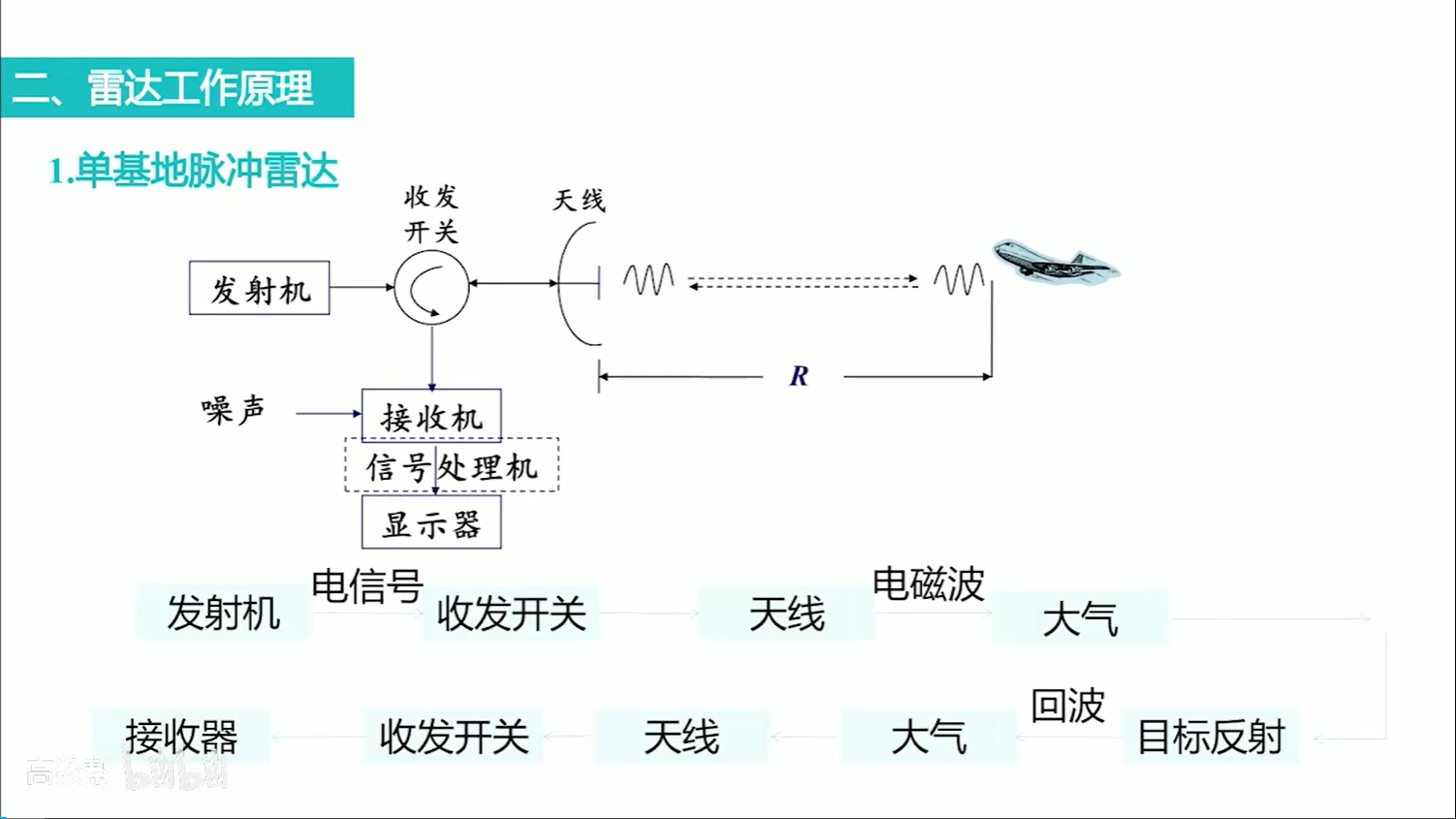

单基地脉冲雷达工作原理

一、系统组成与信号流向

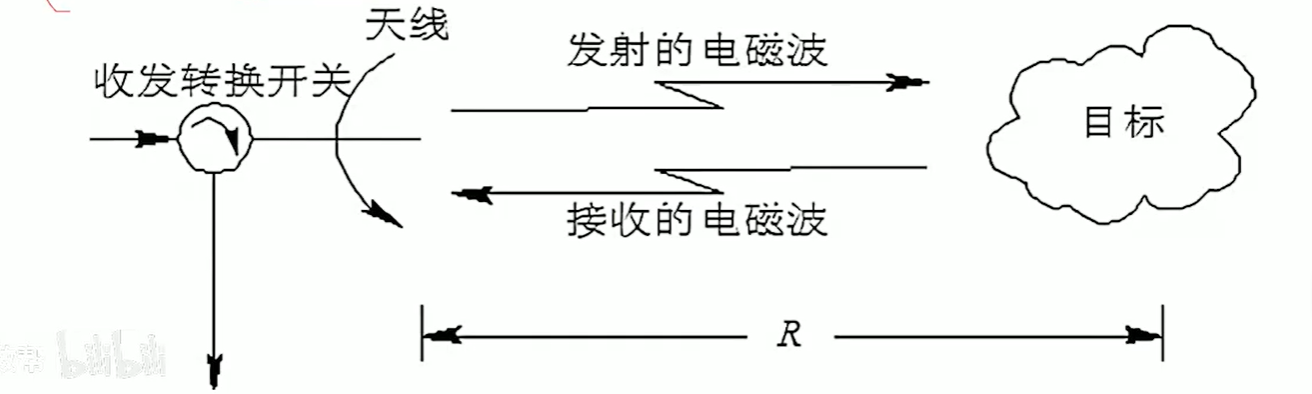

单基地脉冲雷达的核心特点是收发共用同一副天线，通过收发开关实现分时工作，避免发射信号直接烧毁接收机。

1. 发射链路（信号从雷达到目标）

复制代码

发射机 → 收发开关 → 天线 → 大气传播 → 目标反射

发射机：产生高频脉冲电信号（射频信号）
收发开关：发射时，将信号导向天线，同时断开接收机通路
天线：将电信号转换为电磁波，定向辐射到空间
大气传播：电磁波在大气中以光速传播，遇到目标后反射

2. 接收链路（信号从目标回雷达）

复制代码

目标反射回波 → 大气传播 → 天线 → 收发开关 → 接收机 → 信号处理机 → 显示器

天线：接收目标反射回来的微弱回波
收发开关：接收时，将天线信号导向接收机，同时断开发射机通路
接收机：放大、滤波微弱回波，抑制噪声和干扰
信号处理机：解算目标距离、速度、角度等参数
显示器：输出目标信息，供操作员查看

二、关键原理解读

距离测量

雷达通过测量电磁波往返时间 计算目标距离：
R=c⋅Δt2R = \frac{c \cdot \Delta t}{2}R=2c⋅Δt

其中ccc为光速，Δt\Delta tΔt为发射脉冲与接收回波的时间差。
收发开关的作用

脉冲雷达发射功率很高（可达数千瓦），而回波信号极其微弱（纳瓦级）。收发开关通过分时工作，避免发射信号直接进入接收机造成损坏，同时保证回波信号能被正常接收。
噪声的影响

接收机自身会产生热噪声，限制了雷达的最小可检测信号强度，决定了雷达的灵敏度下限。

雷达检测目标的本质，是从背景噪声中识别出目标回波信号，** 信噪比（SNR）** 是衡量 "信号比噪声强多少" 的直接指标，决定了目标被可靠检测的概率。

发射机功率：会影响回波信号强度，但如果噪声同时增大，SNR 可能不会提升，因此不能单独决定检测能力。
噪声大小：噪声过大会淹没信号，但噪声本身不是检测能力的直接衡量标准，关键还是信号与噪声的比值。
接收机灵敏度：代表雷达能检测的最小信号强度，但最终能否检测目标，依然取决于该信号与噪声的比值。

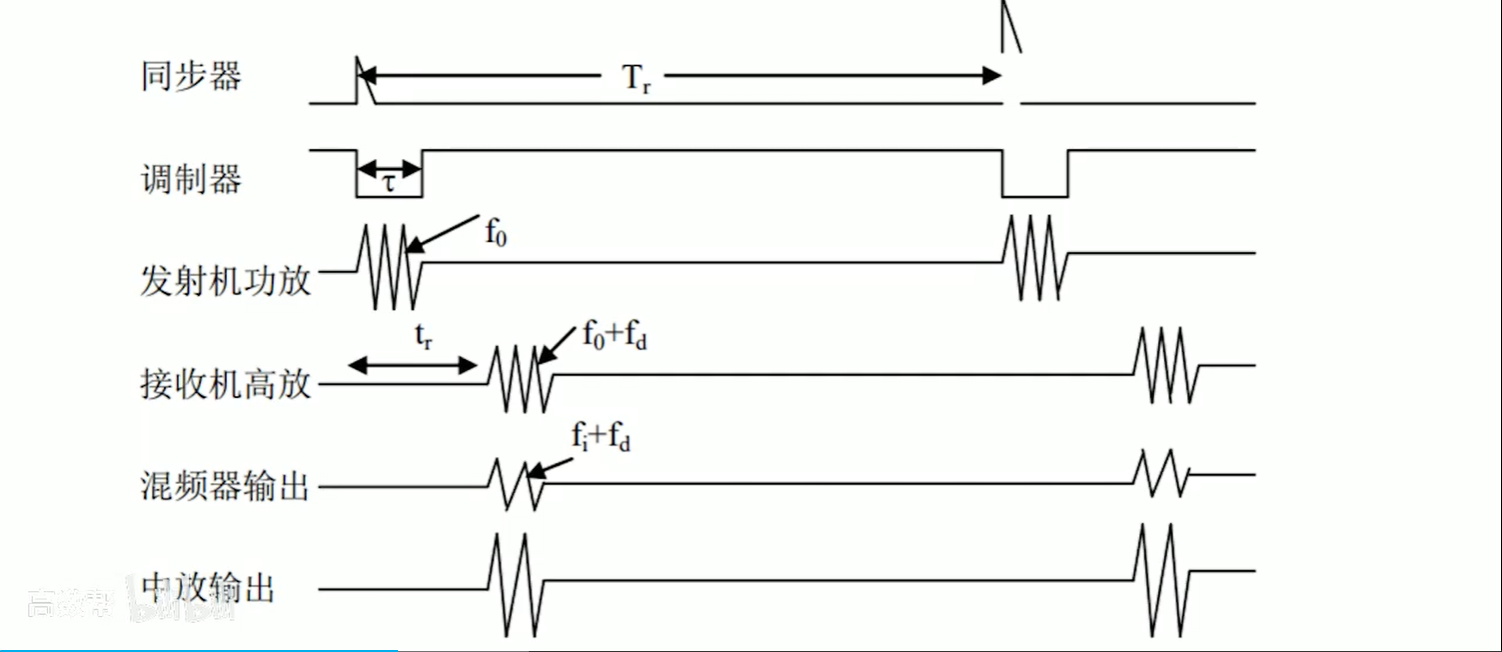

单基地脉冲雷达各关键节点的信号波形与时间关系

一、信号波形逐行解析

1. 同步器波形

表现：周期性的尖脉冲，周期为 TrT_rTr（脉冲重复周期）
作用：整个雷达系统的"时间基准"，所有模块都以它为参考同步工作。

2. 调制器波形

表现：由同步脉冲触发，输出宽度为 τ\tauτ的矩形脉冲
作用：控制发射机的工作时长，决定了发射脉冲的宽度，直接影响雷达的距离分辨率。

3. 发射机功放输出波形

表现：受调制器控制的高频正弦脉冲，载波频率为 f0f_0f0
作用：将射频信号放大到足够功率，通过天线辐射出去，频率 f0f_0f0 就是雷达的工作频率。

4. 接收机高放输出波形

表现：延迟了 trt_rtr 时间的高频脉冲，频率变为 f0+fdf_0 + f_df0+fd
关键信息：
- trt_rtr：回波延迟时间，对应目标距离 R=c⋅tr2R = \frac{c \cdot t_r}{2}R=2c⋅tr
- fdf_dfd：多普勒频移，由目标径向运动产生，反映目标速度

5. 混频器输出波形

表现：中频脉冲信号，频率变为 fi+fdf_i + f_dfi+fd
作用：通过与本振信号混频，将高频回波信号下变频到中频 fif_ifi，便于后续放大和处理，同时保留多普勒信息。

6. 中放输出波形

表现：放大后的中频脉冲信号
作用：对中频信号进行放大和滤波，提高信噪比，为后续信号处理提供高质量的信号。

二、核心时间关系总结

同步器周期 TrT_rTr ：决定了雷达的最大不模糊距离 Rmax=c⋅Tr2R_{\text{max}} = \frac{c \cdot T_r}{2}Rmax=2c⋅Tr。
调制器脉宽 τ\tauτ ：决定了距离分辨率 ΔR=c⋅τ2\Delta R = \frac{c \cdot \tau}{2}ΔR=2c⋅τ，同时也决定了发射脉冲的能量。
回波延迟 trt_rtr：直接反映目标距离，是雷达测距的核心依据。
多普勒频移 fdf_dfd：叠加在载波频率上，混频后依然保留，是脉冲多普勒雷达测速的关键。

雷达方程

一、核心概念

雷达方程描述了雷达最大探测距离与雷达参数、目标特性之间的关系，是评估雷达探测能力的核心公式。

二、理想雷达方程（无损耗、无噪声）

1. 目标回波功率公式

Pr=PtGArσ(4π)2R4=PtG2λ2σ(4π)3R4 P_r = \frac{P_t G A_r \sigma}{(4\pi)^2 R^4} = \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 R^4} Pr=(4π)2R4PtGArσ=(4π)3R4PtG2λ2σ

其中天线有效面积与增益的关系为：
Ar=Gλ24π A_r = \frac{G \lambda^2}{4\pi} Ar=4πGλ2

2. 最大探测距离公式

当回波功率等于接收机灵敏度 PrminP_{r\text{min}}Prmin 时，雷达达到最大探测距离：
Rmax=(PtGArσ(4π)2Prmin)14=(PtG2λ2σ(4π)3Prmin)14 R_{\text{max}} = \left( \frac{P_t G A_r \sigma}{(4\pi)^2 P_{r\text{min}}} \right)^{\frac{1}{4}} = \left( \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 P_{r\text{min}}} \right)^{\frac{1}{4}} Rmax=((4π)2PrminPtGArσ)41=((4π)3PrminPtG2λ2σ)41

3. 参数说明

参数	物理意义	单位
PtP_tPt	发射脉冲功率	W
GGG	发射天线增益	倍
ArA_rAr	接收天线有效面积	m²
λ\lambdaλ	工作波长	m
σ\sigmaσ	目标雷达截面积（RCS）	m²
RRR	雷达到目标的距离	m
PrminP_{r\text{min}}Prmin	接收机最小可检测信号功率（灵敏度）	W

三、实际雷达方程（考虑噪声与损耗）

1. 关键修正项

噪声系数 FFF ：描述接收机内部噪声对信噪比的恶化程度
F=NoNiGa=(SNR)i(SNR)o F = \frac{N_o}{N_i G_a} = \frac{(SNR)_i}{(SNR)_o} F=NiGaNo=(SNR)o(SNR)i
系统损耗 LLL：包括发射/接收链路、大气传播、天线馈线等损耗
热噪声功率 ：N=kToBN = k T_o BN=kToB，其中 kkk 为玻尔兹曼常数，ToT_oTo为等效噪声温度，BBB 为接收机带宽

2. 实际最大探测距离公式

Rmax=[PtG2σλ2Ar(4π)3kToBFL(SNR)omin]14 R_{\text{max}} = \left[ \frac{P_t G^2 \sigma \lambda^2 A_r}{(4\pi)^3 k T_o B F L (SNR)_{o\text{min}}} \right]^{\frac{1}{4}} Rmax=[(4π)3kToBFL(SNR)ominPtG2σλ2Ar]41

四、核心规律解读

四次方根关系 ：雷达最大探测距离与发射功率、天线增益、目标RCS等参数的四次方根成正比。例如，要将探测距离翻倍，发射功率需要提升16倍。
波长的影响：在理想模型中，探测距离与波长的平方根成正比，因此低频段雷达（波长更长）天生具有更远的探测距离。
噪声与损耗的影响：实际工程中，噪声系数和系统损耗会显著降低雷达的探测性能，因此接收机设计和链路优化至关重要。

雷达方程本质上描述了电磁波能量的往返传播过程：

发射机的功率经天线增益后辐射出去，能量随距离平方衰减；
目标将能量散射回雷达，散射能力由RCS决定；
回波再次随距离平方衰减，被接收天线捕获；
最终能被检测到的信号功率，必须超过接收机噪声基底，才能被识别为目标。

雷达发射机核心知识点（任务、指标与信号特性）

一、发射机的核心任务与组成

1. 核心任务

产生**大功率、指定调制特性（振幅/相位）**的电磁波，为雷达提供探测所需的射频信号。

2. 基本组成方式

单级振荡式 ：大功率振荡和调制一次完成，直接形成大功率射频信号。
- 特点：结构简单、成本低，但频率/相位稳定性差，仅适用于非相参雷达。
主振放大式 ：先由主控振荡器产生小功率信号，再经多级放大链放大。
- 特点：信号相参性好、波形灵活，是现代相参雷达（PD/SAR）的主流方案。

二、发射机的主要质量指标

1. 工作频率/波段

决定雷达的基础工作频段，影响探测距离、分辨率和抗干扰能力。

2. 输出功率

峰值功率 PtP_tPt：脉冲期间的瞬时功率
平均功率 PavP_{av}Pav ：单位时间内的平均功率，公式：
Pav=Pt×τTrP_{av} = P_t \times \frac{\tau}{T_r}Pav=Pt×Trτ

其中 τ\tauτ 为脉冲宽度，TrT_rTr 为脉冲重复周期。
例题1解析 ：
Pt=200 kW,τ=1 μs,Tr=200 μsP_t=200\ \text{kW}, \tau=1\ \mu\text{s}, T_r=200\ \mu\text{s}Pt=200 kW,τ=1 μs,Tr=200 μs
Pav=200×103×1×10−6200×10−6=1000 WP_{av} = 200\times10^3 \times \frac{1\times10^{-6}}{200\times10^{-6}} = 1000\ \text{W}Pav=200×103×200×10−61×10−6=1000 W

3. 总效率 η\etaη

定义为输出平均功率与输入总功率的比值：
η=Pav∑Pi\eta = \frac{P_{av}}{\sum P_i}η=∑PiPav

例题2解析 ：
输入功率：220 V×15 A+28 V×20 A=3860 W220\ \text{V} \times 15\ \text{A} + 28\ \text{V} \times 20\ \text{A} = 3860\ \text{W}220 V×15 A+28 V×20 A=3860 W
η=10003860≈25.9%\eta = \frac{1000}{3860} \approx 25.9\%η=38601000≈25.9%

4. 信号形式分类

调制类型	具体形式	应用特点
振幅调制	脉冲、连续波	脉冲雷达用脉冲调制，连续波雷达用恒幅调制
载频调制	单载频、频率捷变、线性调频、频率分集、频率编码	线性调频用于脉冲压缩；频率捷变用于抗干扰
相位调制	随机相位、稳定相位、相位编码	相位编码用于脉冲压缩和抗干扰

三、信号稳定性指标（关键！）

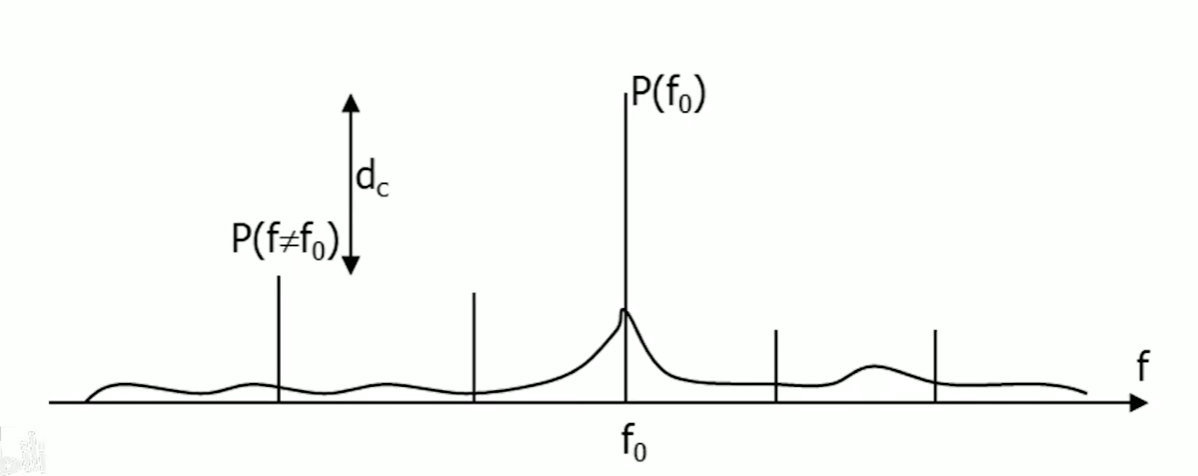

1. 周期性不稳：杂散抑制

衡量发射信号频谱中，主信号与杂散分量的比值，定义为：
dc=10lg⁡(P(f0)Pmax⁡(f≠f0))(dB)d_c = 10\lg\left(\frac{P(f_0)}{P_{\max}(f\neq f_0)}\right) \quad (\text{dB})dc=10lg(Pmax(f=f0)P(f0))(dB)

杂散分量会在接收端产生虚假目标，因此需要通过滤波、屏蔽等方式抑制。

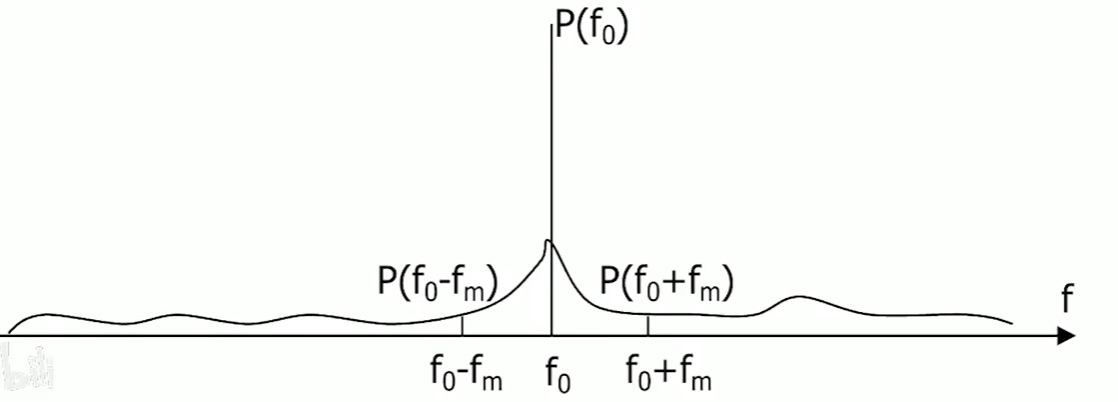

2. 随机性不稳：相位噪声

衡量载波信号的随机相位波动，定义为：
L(fm)=10lg⁡(P(f0±fm)P(f0)×ΔB)(dBc/Hz)L(f_m) = 10\lg\left(\frac{P(f_0\pm f_m)}{P(f_0)\times \Delta B}\right) \quad (\text{dBc/Hz})L(fm)=10lg(P(f0)×ΔBP(f0±fm))(dBc/Hz)

相位噪声会导致目标回波的多普勒频谱展宽，降低测速精度和动目标检测性能，是相参雷达的关键指标。

四、核心考点总结

发射机的两个核心指标是平均功率 和效率，计算时关键在于占空比 τ/Tr\tau/T_rτ/Tr。
单级振荡式与主振放大式的核心区别在于信号相参性，后者是现代雷达的主流。
杂散抑制和相位噪声直接影响雷达的目标检测与测速性能，是工程设计的重点。

雷达接收机：动态范围、增益控制与滤波技术

一、动态范围（DR）

动态范围是接收机处理不同强度信号的能力上限，核心定义与分类如下：

1. 定义与公式

D (dB)=10lg⁡(Pimax⁡Pimin⁡)D\ (\text{dB}) = 10\lg\left(\frac{P_{i\max}}{P_{i\min}}\right)D (dB)=10lg(PiminPimax)

Pimax⁡P_{i\max}Pimax：接收机不饱和的最大输入信号功率
Pimin⁡P_{i\min}Pimin：满足检测要求的最小输入信号功率（灵敏度）

2. 分类

类型	特点	适用场景
工作动态范围	允许通过增益控制调整最大输入信号	雷达全工作周期，处理远近目标
瞬时动态范围	同一时刻、同一增益状态下的最大输入信号	单次回波接收，限制放大器饱和

3. 需求来源

目标距离远近不同，回波功率随1/R41/R^41/R4衰减
目标RCS大小和起伏差异大
信号处理需要输入信号落在合适的线性范围内

二、增益控制（AGC）

增益控制是解决动态范围限制的关键技术，其中自动增益控制（AGC）应用最广。

1. 核心指标

控制范围：典型80-100dB，覆盖强弱信号差异
响应时间：秒级，适合慢变化的目标信号
控制特性曲线：输入信号强度与输出增益的关系

2. AGC工作流程

复制代码

中放 → 包络检波 → 视放 → 波门选通 → 峰值检波 → 低通滤波 → 反馈控制中放增益

特点：通过反馈环路自动调整中放增益，使输出信号幅度稳定，广泛用于自动跟踪雷达系统。

三、滤波与接收机带宽

1. 匹配滤波

定义：满足最大信噪比准则的滤波器，是雷达信号处理的核心技术。
特性：白噪声背景下，匹配滤波器的频率响应为：
H(ω)=S∗(ω)e−jωt0H(\omega) = S^*(\omega)e^{-j\omega t_0}H(ω)=S∗(ω)e−jωt0
即滤波器频率响应是输入信号频谱的共轭，能在特定时刻实现信噪比最大化。

2. 准匹配滤波

定义：用物理可实现的滤波器逼近理想匹配滤波器，称为准匹配滤波。
工程意义：理想匹配滤波器无法实现，实际中用近似的带通滤波器（如升余弦滤波器）替代，在可实现性与性能之间取得平衡。

四、核心考点总结

动态范围与AGC的关系：AGC通过调整增益，有效扩展了雷达的工作动态范围，是接收机处理大强度差异回波的必备手段。
匹配滤波的物理意义：通过信号与滤波器的共轭匹配，将回波能量集中到一个峰值上，最大化信噪比，是脉冲压缩雷达的关键。
工程实现：实际雷达中均采用准匹配滤波，在保证性能的同时，解决理想滤波器的物理可实现问题。

雷达最小可检测信号

一、基本雷达方程

雷达方程描述了雷达作用距离与系统参数、目标特性的关系，是评估雷达性能的核心公式。

1. 目标回波功率公式

Pr=PtGArσ(4π)2R4=PtG2λ2σ(4π)3R4P_r = \frac{P_t G A_r \sigma}{(4\pi)^2 R^4} = \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 R^4}Pr=(4π)2R4PtGArσ=(4π)3R4PtG2λ2σ

其中天线有效面积与增益的关系为：
Ar=Gλ24πA_r = \frac{G \lambda^2}{4\pi}Ar=4πGλ2

2. 最大作用距离公式

当回波功率等于接收机最小可检测信号 Si,min⁡S_{i,\min}Si,min 时，雷达达到最大探测距离：
Rmax⁡=(PtGArσ(4π)2Si,min⁡)14=(PtG2λ2σ(4π)3Si,min⁡)14R_{\max} = \left( \frac{P_t G A_r \sigma}{(4\pi)^2 S_{i,\min}} \right)^{\frac{1}{4}} = \left( \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 S_{i,\min}} \right)^{\frac{1}{4}}Rmax=((4π)2Si,minPtGArσ)41=((4π)3Si,minPtG2λ2σ)41

二、最小可检测信噪比（D0D_0D0）

定义：在满足虚警概率 PfaP_{fa}Pfa 和发现概率PdP_dPd 要求时，接收机输出端单个脉冲检测所需的最小信噪比：
D0=M=(SoNo)min⁡∣Pfa=常数,Pd=常数D_0 = M = \left. \left( \frac{S_o}{N_o} \right){\min} \right|{P_{fa}=\text{常数}, P_d=\text{常数}}D0=M=(NoSo)min Pfa=常数,Pd=常数

它是衡量雷达检测能力的关键指标，直接影响雷达方程中的 Si,min⁡S_{i,\min}Si,min。

三、门限检测与检测性能

1. 判决结果的四种情况

判决结果	定义	概率
虚警	无目标被判为有目标	PfaP_{fa}Pfa
漏警	有目标被判为无目标	1−Pd1-P_d1−Pd
发现（检测）	有目标被判为有目标	PdP_dPd
正确拒绝	无目标被判为无目标	1−Pfa1-P_{fa}1−Pfa

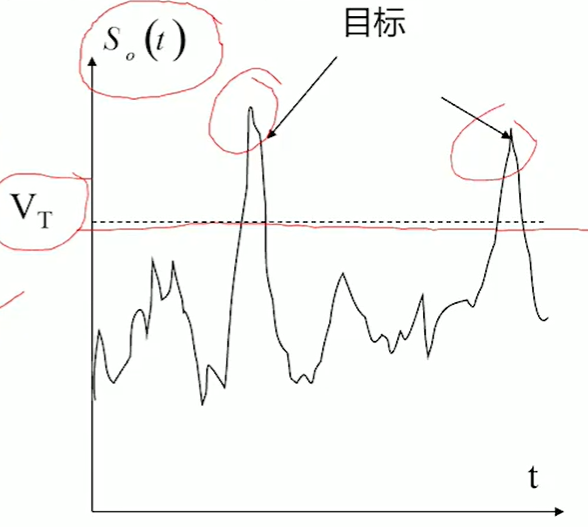

2. 纽曼-皮尔逊（N-P）准则

为解决虚警与检测概率的矛盾，N-P准则要求：在满足虚警概率 PfaP_{fa}Pfa 要求的前提下，使检测概率 PdP_dPd 最大化，这也是恒虚警（CFAR）检测的理论基础。

白噪声背景下，虚警概率与检测门限的关系：
Pfa=e−VT22σ2P_{fa} = e^{-\frac{V_T^2}{2\sigma^2}}Pfa=e−2σ2VT2
反解可得检测门限：
VT=σ−2ln⁡PfaV_T = \sigma\sqrt{-2\ln P_{fa}}VT=σ−2lnPfa
结论：对于给定的 PfaP_{fa}Pfa，检测概率 PdP_dPd 仅是信噪比 S/NS/NS/N 的函数，信噪比越高，检测概率越大。

CFAR（恒虚警率）检测原理

在雷达信号处理中，CFAR（Constant False Alarm Rate，恒虚警率）检测是在背景噪声/杂波变化时，维持虚警概率稳定的关键技术。

一、为什么需要 CFAR？

常规的固定门限检测有一个致命缺陷：

当背景噪声/杂波强度变化时（如海面杂波、雨杂波、地杂波），固定门限要么导致虚警率飙升 （噪声增大时，噪声超过门限被判为目标），要么导致检测概率下降（噪声减小时，门限过高漏检目标）。

CFAR的核心目标：在变化的背景中，自动调整检测门限，始终保持虚警概率 PfaP_{fa}Pfa 恒定。

二、CFAR 的核心思想："用周围估计背景"

CFAR 检测的本质是：

对于待检测单元（CUT，Cell Under Test），用它周围的参考单元估计背景噪声/杂波的功率；
基于估计的背景功率，按设定的虚警概率计算动态门限；
比较待检测单元的信号与动态门限，高于门限判为目标。

最基础、最经典的是 单元平均 CFAR（CA-CFAR），我们以它为例说明。

三、单元平均 CFAR（CA-CFAR）工作流程

1. 滑动窗口结构

以雷达的距离单元为例，滑动窗口包含：

1个待检测单元（CUT）：当前需要判断是否有目标的单元；
保护单元（Guard Cells）：紧邻CUT的单元，用于防止目标能量泄漏到参考单元，导致背景估计偏高；
参考单元（Reference Cells）：保护单元两侧的N个单元，用于估计背景噪声/杂波的平均功率。

2. 背景功率估计

计算所有参考单元的功率平均值：
σ^2=1N∑i=1Nxi\hat{\sigma}^2 = \frac{1}{N} \sum_{i=1}^{N} x_iσ^2=N1i=1∑Nxi

其中 xix_ixi 为参考单元的功率，NNN 为参考单元数量。

3. 动态门限计算

基于背景估计值和设定的虚警概率 PfaP_{fa}Pfa，计算检测门限：
VT=α⋅σ^2V_T = \alpha \cdot \hat{\sigma}^2VT=α⋅σ^2

其中 α\alphaα 是由 PfaP_{fa}Pfa 和参考单元数 NNN 决定的门限因子，满足：
Pfa=(11+α)NP_{fa} = \left( \frac{1}{1+\alpha} \right)^NPfa=(1+α1)N

4. 目标判决

若待检测单元的功率 xCUT>VTx_{CUT} > V_TxCUT>VT，则判为有目标；否则判为无目标。

四、常见的 CFAR 改进算法

CA-CFAR 在均匀噪声背景下性能很好，但在非均匀背景中（如杂波边缘、多目标干扰）会失效，因此衍生出多种改进算法：

算法	核心改进	适用场景
GO-CFAR（选大CFAR）	分别计算左右参考单元的平均功率，取较大值估计背景	杂波边缘场景，防止门限过低导致虚警
SO-CFAR（选小CFAR）	分别计算左右参考单元的平均功率，取较小值估计背景	多目标场景，防止目标泄漏导致背景估计偏高、漏检目标
OS-CFAR（有序统计CFAR）	对参考单元功率排序，取第k个值作为背景估计	多目标和杂波边缘场景，鲁棒性更强

四、脉冲积累技术

脉冲积累是提高雷达检测性能的关键技术，通过对多个回波信号求和来提升信噪比。

1. 定义与分类

脉冲积累 ：将同一距离单元的 nnn 个回波信号求和，再进行检测，数学表达式为：
y(t)=∑i=0n−1x(t−iTr)y(t) = \sum_{i=0}^{n-1} x(t-iT_r)y(t)=i=0∑n−1x(t−iTr)
分为：
- 中频积累（相参/线性积累） ：在中频阶段对信号进行同相相加，理想情况下，MMM 个脉冲可使信噪比提高 MMM 倍。
- 视频积累（非相参/非线性积累） ：在视频阶段对信号包络进行相加，理想情况下，信噪比改善为 M∼M\sqrt{M} \sim MM ∼M 倍之间。

2. 积累脉冲数的确定

积累脉冲数 nnn由波束驻留时间和脉冲重复频率决定：
n=Tsfrn = T_s f_rn=Tsfr

其中 Ts=min⁡(TSA,TSR)T_s = \min(T_{SA}, T_{SR})Ts=min(TSA,TSR)，TSAT_{SA}TSA为波束在目标方向的驻留时间，TSRT_{SR}TSR 为目标在距离分辨单元的驻留时间。

机械扫描雷达波束驻留时间：
TSA=α0.5Ωαcos⁡βT_{SA} = \frac{\alpha_{0.5}}{\Omega_\alpha \cos\beta}TSA=Ωαcosβα0.5
目标径向运动导致的驻留时间：
TSR=ΔRVrT_{SR} = \frac{\Delta R}{V_r}TSR=VrΔR

五、雷达方程拓展与例题解析

1. 单基地雷达方程例题

题目：某雷达波长 λ=0.03 m\lambda=0.03\ \text{m}λ=0.03 m，Pt=2 MWP_t=2\ \text{MW}Pt=2 MW，G=5000G=5000G=5000，最小可检测信号 Si,min⁡=0.05 pWS_{i,\min}=0.05\ \text{pW}Si,min=0.05 pW，目标RCS σ=10 m2\sigma=10\ \text{m}^2σ=10 m2。

求最大作用距离 Rmax⁡R_{\max}Rmax
10个相参脉冲积累，作用距离不变时，发射功率可降低为多少？

解答：

代入单基地雷达方程：
Rmax⁡=(2×106×50002×0.032×10(4π)3×0.05×10−12)14≈260 kmR_{\max} = \left( \frac{2\times10^6 \times 5000^2 \times 0.03^2 \times 10}{(4\pi)^3 \times 0.05\times10^{-12}} \right)^{\frac{1}{4}} \approx 260\ \text{km}Rmax=((4π)3×0.05×10−122×106×50002×0.032×10)41≈260 km
相参积累使信噪比提高10倍，作用距离与信噪比的四次方根成正比，因此发射功率可降为原来的 (1/10)，即 (P_t' = 200\ \text{kW})。

2. 二次雷达方程与例题

二次雷达通过目标上的应答机协同工作，作用距离取收发链路的最小值：
Rmax⁡=min⁡{Rmax⁡1,Rmax⁡2}R_{\max} = \min\{R_{\max1}, R_{\max2}\}Rmax=min{Rmax1,Rmax2}

其中收发链路的作用距离分别为：
Rmax⁡1=(Pt2Gr1Gt2λ2(4π)2L1Si,min⁡1)12,Rmax⁡2=(Pt1Gr2Gt1λ2(4π)2L2Si,min⁡2)12R_{\max1} = \left( \frac{P_{t2} G_{r1} G_{t2} \lambda^2}{(4\pi)^2 L_1 S_{i,\min1}} \right)^{\frac{1}{2}}, \quad R_{\max2} = \left( \frac{P_{t1} G_{r2} G_{t1} \lambda^2}{(4\pi)^2 L_2 S_{i,\min2}} \right)^{\frac{1}{2}}Rmax1=((4π)2L1Si,min1Pt2Gr1Gt2λ2)21,Rmax2=((4π)2L2Si,min2Pt1Gr2Gt1λ2)21

双基地雷达方程

1. 什么是双基地雷达？

与收发同地的单基地雷达不同，双基地雷达的发射机和接收机位于不同位置，目标被照射后，回波信号被远处的接收机接收。这种体制的优势包括：

抗干扰能力强（发射机可隐蔽，接收机无源工作）
反隐身性能好（利用目标的非后向散射特性）
可实现远距离探测

2. 核心公式解析

（1）接收信号功率公式

Pr=PtGtGrσλ2(4π)3LR12R22P_r = \frac{P_t G_t G_r \sigma \lambda^2}{(4\pi)^3 L R_1^2 R_2^2}Pr=(4π)3LR12R22PtGtGrσλ2

参数	物理意义
PtP_tPt	发射机功率
GtG_tGt	发射天线增益
GrG_rGr	接收天线增益
σ\sigmaσ	目标的雷达截面积（RCS）
λ\lambdaλ	雷达工作波长
LLL	系统损耗（包括大气衰减、馈线损耗等）
R1R_1R1	发射机到目标的距离
R2R_2R2	目标到接收机的距离

关键区别 ：单基地雷达的回波功率与 R4R^4R4 成反比，而双基地雷达与 R12R22R_1^2 R_2^2R12R22 成反比，能量随两段路径衰减。

（2）最大作用距离公式

当回波功率等于接收机灵敏度 Si,min⁡S_{i,\min}Si,min 时，雷达达到最大探测能力：
(R1R2)max⁡=(PtGtGrσλ2(4π)3LSi,min⁡)12(R_1 R_2){\max} = \left( \frac{P_t G_t G_r \sigma \lambda^2}{(4\pi)^3 L S{i,\min}} \right)^{\frac{1}{2}}(R1R2)max=((4π)3LSi,minPtGtGrσλ2)21

这个公式给出了收发路径乘积 的最大值。也就是说，只要 R1×R2R_1 \times R_2R1×R2 不超过该值，目标就能被检测到。

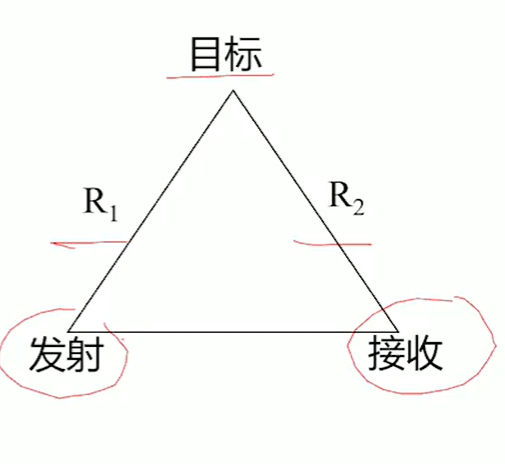

3. 适用条件与示意图

公式的适用前提是：发射天线和接收天线均对准目标 。

图中的三角形直观展示了三者的几何关系：

顶点为目标
底边两端分别为发射机和接收机
R1R_1R1、R2R_2R2 为两段路径

4. 与单基地雷达的对比

对比维度	单基地雷达	双基地雷达
收发位置	同地	异地
回波功率衰减	R−4R^{-4}R−4	(R1R2)−2(R_1 R_2)^{-2}(R1R2)−2
抗干扰能力	弱（发射机易被定位）	强（接收机无源工作）
目标散射特性	后向散射	双基地散射（非后向）

目标雷达截面积（RCS）

雷达截面积（RCS，Radar Cross Section）是衡量目标反射电磁波能力的核心指标，直接决定雷达对目标的探测距离。

一、RCS 的物理定义

RCS 描述目标将入射雷达波向接收方向散射的能力，定义式为：
σ=4πR2S2S1\sigma = 4\pi R^2 \frac{S_2}{S_1}σ=4πR2S1S2

其中：

S1S_1S1：入射电磁波的功率密度；
S2S_2S2：距离目标 (R) 处的散射电磁波功率密度；
RRR：目标到接收点的距离。

也可通过散射功率表示：σ=P2S1\sigma = \frac{P_2}{S_1}σ=S1P2，其中 P2P_2P2 为目标散射的总功率。

二、RCS 的标准球测量法

工程中常用标准金属球法测量目标 RCS，步骤如下：

测量标准球回波功率

已知标准金属球的 RCS 为 σ0\sigma_0σ0，在距离 RRR 处测量其回波功率：
Pr0=PtG2λ2σ0(4π)3R4P_{r0} = \frac{P_t G^2 \lambda^2 \sigma_0}{(4\pi)^3 R^4}Pr0=(4π)3R4PtG2λ2σ0

标准球通常采用镀金/银的金属球，其 RCS 可精确计算。
测量目标回波功率

在相同条件下，测量目标在距离 R1R_1R1 处的回波功率：
Pr1=PtG2λ2σ(4π)3R14P_{r1} = \frac{P_t G^2 \lambda^2 \sigma}{(4\pi)^3 R_1^4}Pr1=(4π)3R14PtG2λ2σ

尽量使 R=R1R=R_1R=R1，以降低大气衰减差异的影响。
计算目标 RCS

联立两式消去雷达参数，可得：
σ=σ0⋅Pr1Pr0⋅(RR1)4\sigma = \sigma_0 \cdot \frac{P_{r1}}{P_{r0}} \cdot \left( \frac{R}{R_1} \right)^4σ=σ0⋅Pr0Pr1⋅(R1R)4

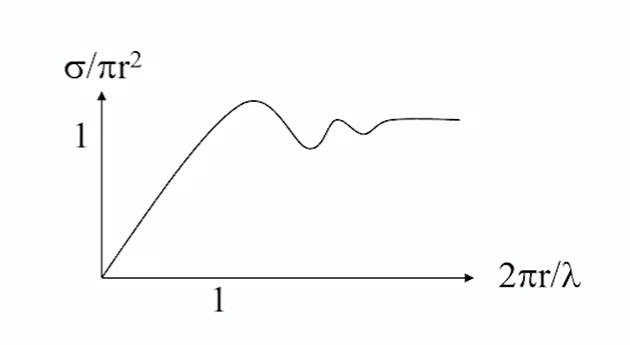

三、RCS 与波长的关系（目标散射分区）

以半径为 rrr 的金属球为例，RCS 随目标尺寸与波长的比值 2πr/λ2\pi r/\lambda2πr/λ 变化，分为三个区域：

区域	条件	RCS 特性	物理本质
瑞利区	r≪λr \ll \lambdar≪λ	σ≪πr2\sigma \ll \pi r^2σ≪πr2，与 r6/λ4r^6/\lambda^4r6/λ4 成正比	目标尺寸远小于波长，散射极弱，呈透射状态
谐振区	r≈λr \approx \lambdar≈λ	σ≈πr2\sigma \approx \pi r^2σ≈πr2，随频率剧烈振荡	目标尺寸与波长相当，产生谐振散射（如半波长箔条干扰）
光学区	r≫λr \gg \lambdar≫λ	σ=πr2\sigma = \pi r^2σ=πr2，基本稳定	目标尺寸远大于波长，散射以镜面反射为主，特性稳定

雷达系统损耗与传播效应

雷达系统的实际作用距离远小于理论值，核心原因是各类系统损耗与传播效应。

一、系统内部损耗

这些损耗发生在雷达系统内部，直接降低发射功率和接收信号强度，总损耗为各类损耗的dB值之和：L(dB)=∑Li(dB)L(\text{dB}) = \sum L_i(\text{dB})L(dB)=∑Li(dB)。

损耗类型	成因	典型场景
射频传输损耗	信号在传输线、开关、旋转关节、波导中的衰减	机械扫描雷达的旋转关节损耗、高频段波导损耗
天线波束形状损耗	目标不在波束中心时，天线增益低于最大值	扫描雷达边缘波束的目标探测
叠加损耗	脉冲积累中部分回波不含目标信号	目标穿越波束时的部分脉冲丢失
设备不完善损耗	匹配滤波不理想、时频漂移、采样边缘化	接收机滤波器非理想特性导致的信噪比损失

对雷达方程的影响 ：系统损耗直接引入雷达方程，修正后的作用距离公式为：
Rmax⁡=(PtG2σλ2(4π)3Si,min⁡⋅100.1L)14R_{\max} = \left( \frac{P_t G^2 \sigma \lambda^2}{(4\pi)^3 S_{i,\min} \cdot 10^{0.1L}} \right)^{\frac{1}{4}}Rmax=((4π)3Si,min⋅100.1LPtG2σλ2)41

其中 LLL 为系统总损耗（dB）。

二、大气传播影响

电磁波在大气中传播时，会因气体吸收和气象条件产生衰减，是影响远程雷达性能的关键因素。

1. 大气衰减的成因与特点

主要由水蒸气和氧气的吸收作用引起，衰减量与频率、仰角、气象条件密切相关。
频率越高，衰减越大：40GHz以下氧气衰减较平缓，100GHz附近存在"传播窗"；远程雷达通常选用较低频率以降低衰减。
需通过查表获取晴天/雨雾天的单程衰减系数 δ\deltaδ（dB/km），再对雷达作用距离进行修正。

2. 作用距离修正方法

先计算无衰减时的理论作用距离 Rmax⁡R_{\max}Rmax；
根据大气衰减系数和传播距离，计算总衰减量，再通过查表得到修正后的实际作用距离 Rmax⁡′R'_{\max}Rmax′。

三、大气折射与雷达直视距离

地球曲率和大气折射共同限制了雷达的视线传播距离，这是地面雷达探测低空目标的主要瓶颈。

1. 大气折射的影响

大气密度不均匀，使电磁波向地表弯曲，等效于"增大"了地球半径。考虑大气折射后，等效地球半径为 R=8490 kmR=8490\ \text{km}R=8490 km（约为真实半径的4/3倍）。

2. 直视距离公式

雷达直视距离由雷达天线高度 hah_aha 和目标高度 hth_tht 决定，公式为：
RS=Ra+Rt≈4.12(ha(m)+ht(m)) kmR_S = R_a + R_t \approx 4.12\left( \sqrt{h_a(\text{m})} + \sqrt{h_t(\text{m})} \right) \ \text{km}RS=Ra+Rt≈4.12(ha(m) +ht(m) ) km

其中 RaR_aRa 为雷达地平线距离，RtR_tRt 为目标地平线距离。

四、地面/水面反射与多径效应

当雷达主瓣打地（仰角较小）且表面粗糙度 <λ/8<\lambda/8<λ/8 时，镜面反射会产生多径效应，严重影响目标回波强度。

1. 多径路程差分析

直接波与反射波的路程差近似为：
ΔR≈2hahtR\Delta R \approx \frac{2h_a h_t}{R}ΔR≈R2haht

其中 hah_aha 为雷达高度，hth_tht 为目标高度，RRR 为目标距离。

2. 对作用距离的影响

多径效应会使目标回波强度随距离起伏，修正后的雷达方程为：
Rmax⁡=2(PtG2σλ2(4π)3100.1LSi,min⁡)18×(πhahtλ)12×10−0.2δRR_{\max} = 2\left( \frac{P_t G^2 \sigma \lambda^2}{(4\pi)^3 10^{0.1L} S_{i,\min}} \right)^{\frac{1}{8}} \times \left( \frac{\pi h_a h_t}{\lambda} \right)^{\frac{1}{2}} \times 10^{-0.2\delta R}Rmax=2((4π)3100.1LSi,minPtG2σλ2)81×(λπhaht)21×10−0.2δR

在某些距离点上，多径干涉会使回波增强，作用距离提升；而在另一些点上会形成"零深"，导致目标丢失。

3. 多径效应的解决方法

采用垂直极化波，减小镜面反射强度；
选用较高频率，使表面粗糙度条件不满足，避免镜面反射；
提高雷达或目标高度，增大仰角，减少主瓣打地的概率。

脉冲测距技术

脉冲测距是雷达最基础的测距方式，核心原理是通过测量电磁波往返目标的时间，计算目标距离。

一、雷达测距的基本原理

1. 测距的本质：给电磁波"打标记"

单载频连续波雷达无法测距，因为其信号带宽过窄，无法区分发射时间和回波时间。根据傅里叶变换原理：

要测量传输时间，必须在信号上加入尖锐的定时标志；
定时标志越尖锐，信号频谱越宽，测距精度越高。

脉冲雷达通过发射短脉冲实现这一目标：脉冲相当于电磁波的"时间戳"，通过测量发射脉冲与回波脉冲的时间差，即可计算目标距离。

2. 测距公式

目标距离 RRR 与往返时间 trt_rtr 的关系为：
R=ctr2R = \frac{ct_r}{2}R=2ctr

其中 ccc 为电磁波传播速度（约 3×108 m/s3\times10^8\ \text{m/s}3×108 m/s），除以2是因为电磁波经历了"发射-目标反射-接收"的往返过程。

二、脉冲测距的实现方法

1. 三种调制方式

调制方式	实现原理	典型应用
调幅（脉冲法）	发射矩形脉冲信号，通过测量脉冲回波延迟时间测距	常规脉冲雷达
调频（频率法）	发射线性调频信号，通过频率差计算延迟时间	调频连续波（FMCW）雷达
调相（相位法）	对信号进行相位调制，通过相位差测量延迟	高精度测距雷达

2. 脉冲雷达的工作流程

常规脉冲雷达按一定重复周期（PRI）发射单载频矩形脉冲，收发转换开关控制天线分时工作：

发射阶段：天线发射高功率脉冲信号；
接收阶段：天线接收目标回波信号；
信号处理：通过包络检波、门限检测提取回波延迟时间。

3. 回波到达时刻的测量方法

回波脉冲的到达时刻直接影响测距精度，常用两种测量方式：

前沿测量法：以回波包络过门限的时刻作为到达时刻，实现简单，但易受波形畸变和噪声影响，精度较低；
中值测量法：通过微分-过零点检测，以回波包络的中心时刻作为到达时刻，抗噪声和波形畸变能力强，精度更高。

三、影响测距精度的因素

测距误差分为系统误差和随机误差，由距离公式 R=ctr2R = \frac{ct_r}{2}R=2ctr可推导出误差公式：
ΔR=c2Δtr+RcΔc\Delta R = \frac{c}{2}\Delta t_r + \frac{R}{c}\Delta cΔR=2cΔtr+cRΔc

1. 系统误差

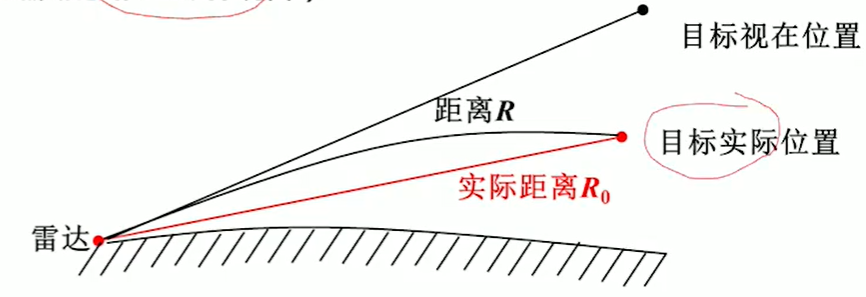

电磁波传播速度变化：由大气折射、温度湿度变化引起，导致传播路径弯曲或速度改变；
测量原理缺陷：如脉冲前沿畸变、门限设置偏差；
设备固有误差：收发转换开关延迟、时钟频率漂移等。

2. 随机误差

由噪声干扰、目标起伏、气象条件变化等偶然因素引起，即使消除系统误差，多次测量仍会存在误差。

四、距离分辨力与测距范围

1. 距离分辨力

指雷达区分两个相邻目标的最小距离差，公式为：
Δr=c2B\Delta r = \frac{c}{2B}Δr=2Bc

其中 BBB 为发射信号带宽，带宽越宽，距离分辨力越高。对于常规脉冲雷达，脉冲宽度 τ\tauτ 与带宽 BBB 近似满足 B≈1/τB \approx 1/\tauB≈1/τ，因此也可表示为：
Δr=cτ2\Delta r = \frac{c\tau}{2}Δr=2cτ

2. 最大单值测距范围

由脉冲重复周期 TrT_rTr 决定，目标回波必须在下一个脉冲发射前到达接收机，否则会产生距离模糊：
Rmax⁡=cTr2R_{\max} = \frac{cT_r}{2}Rmax=2cTr

3. 距离模糊与解模糊方法

当目标距离超过最大单值测距范围时，回波会与后续发射脉冲混淆，导致误判为近目标，公式为：
R=12c(mTr+tR)R = \frac{1}{2}c(mT_r + t_R)R=21c(mTr+tR)

其中 mmm 为模糊次数，tRt_RtR 为回波与最近发射脉冲的延迟时间。

常用解模糊方法：

多种脉冲重复频率法 ：采用不同 TrT_rTr 发射脉冲，通过多组测量结果计算真实距离；
舍脉冲法：周期性发射"空脉冲"，通过回波丢失情况判断模糊次数。

雷达距离跟踪原理

距离跟踪是雷达对目标实施连续定位的核心技术，通过持续估计目标回波的延迟时间，实时输出目标的距离参数。

一、距离跟踪的本质

雷达距离跟踪的核心定义是：连续估计和输出特定目标的空间参数。

其本质是在每次发射脉冲后，通过一个"跟踪标志"（如距离波门）锁定目标回波，并根据回波位置的变化，不断调整跟踪标志的位置，实现对运动目标的持续测距。

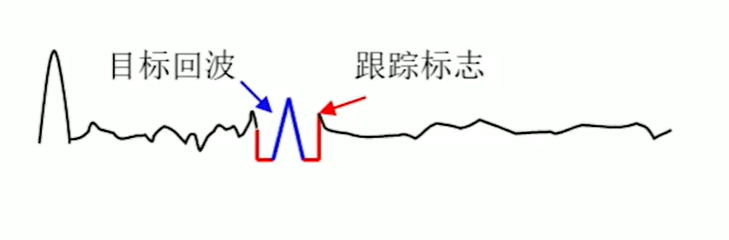

图中展示了典型的跟踪标志与目标回波的关系：跟踪标志（红色框选的波形）始终对准目标回波（蓝色箭头），两者的位置差会被用来驱动距离跟踪系统调整波门位置。

二、人工距离跟踪（早期雷达实现方式）

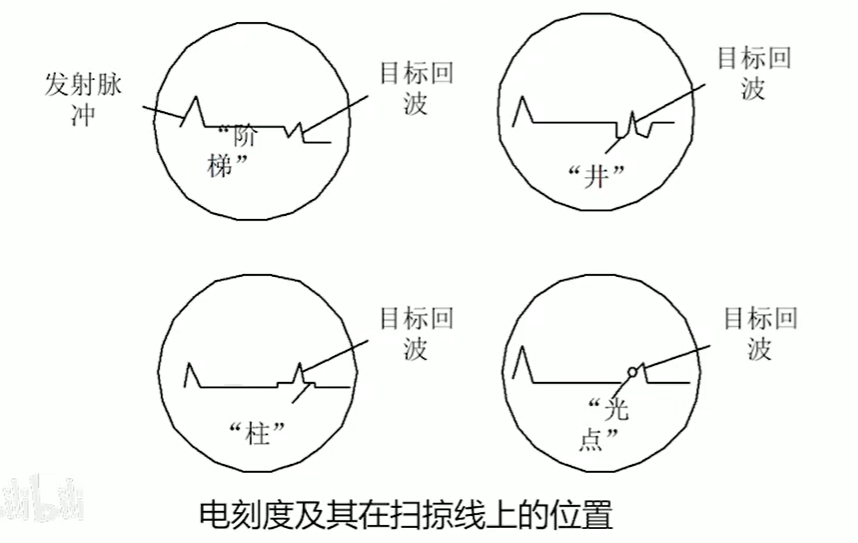

人工距离跟踪是早期雷达采用的方式，由操作员通过显示器手动对准目标回波，典型的电刻度形式有以下几种：

电刻度类型	显示方式	操作方式
"阶梯"刻度	扫描线上的阶梯状标记	操作员转动旋钮，调整阶梯的位置，使其对准目标回波
"井"刻度	扫描线上的矩形缺口标记	操作员将缺口对准目标回波中心，读取对应距离
"柱"刻度	扫描线上的凸起柱状标记	操作员移动柱状标记，使其压在目标回波上
"光点"刻度	扫描线上的亮点标记	操作员将光点移动到目标回波的中心位置

工作流程

雷达发射脉冲，在显示器上形成扫描线；
目标回波出现在扫描线上，位置对应目标距离；
操作员通过旋钮调整电刻度位置，使其与目标回波对齐；
电刻度的位置直接转换为目标距离，输出给雷达系统。

三、自动距离跟踪（现代雷达主流方式）

现代雷达已普遍采用自动距离跟踪，核心是利用距离波门实现闭环跟踪，原理如下：

距离波门设置：在目标回波的预期位置，设置一对前后波门，分别覆盖回波的前沿和后沿。
误差信号生成：比较前后波门内的回波能量，若回波中心偏移，前后波门的能量差会产生误差信号。
闭环调整：误差信号驱动波门发生器调整波门位置，使波门始终对准回波中心，实现自动跟踪。

自动距离跟踪的优势：

响应速度快，可跟踪高速运动目标；
不受操作员疲劳影响，精度和稳定性更高；
可同时跟踪多个目标，是现代多目标雷达的必备功能。

核心考点总结

跟踪本质：通过持续对准目标回波，实现目标距离的连续估计；
人工跟踪：依赖操作员手动调整电刻度，实现简单但精度和效率较低；
自动跟踪：利用距离波门和闭环控制，实现高精度、高稳定性的连续测距。
