目录

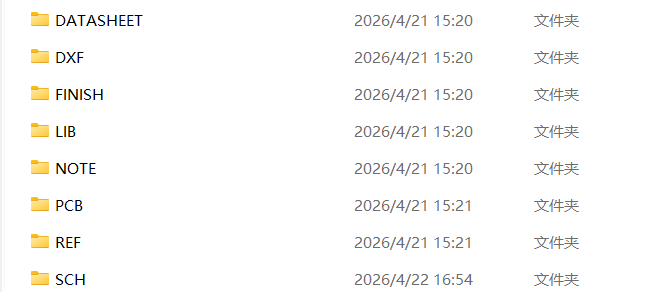

建文件夹
DATASHEET 存放设计项目相关的数据手册
DXF 放置结构工程师给的结构文件
FINISH 存放项目完成之后最终版本的PCB 原理图 和Gerber相关的文件
LIB 存放封装相关的所有文件
NOTE 和项目相关的一些注意事项都可以放到这里
PCB 存放记录文件
REF 放参考文件 DEMO板的设计模块
SCH 原理图

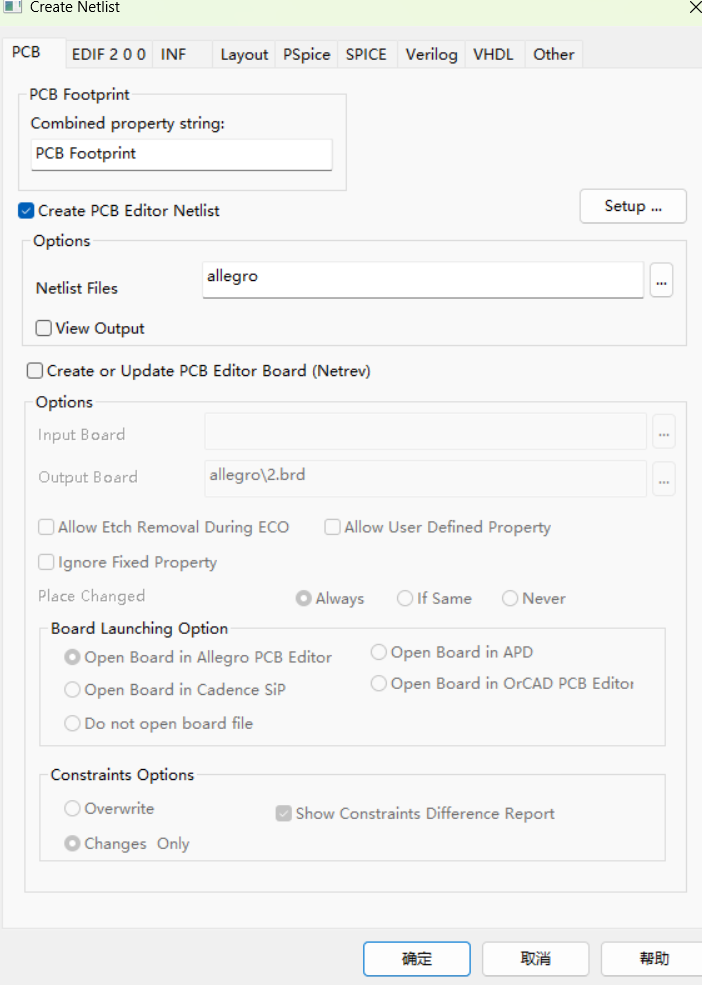

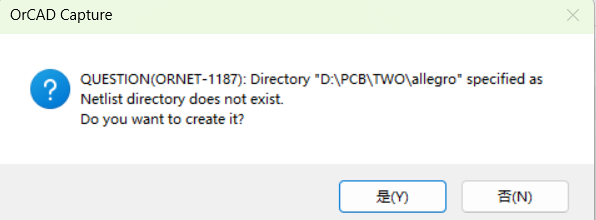

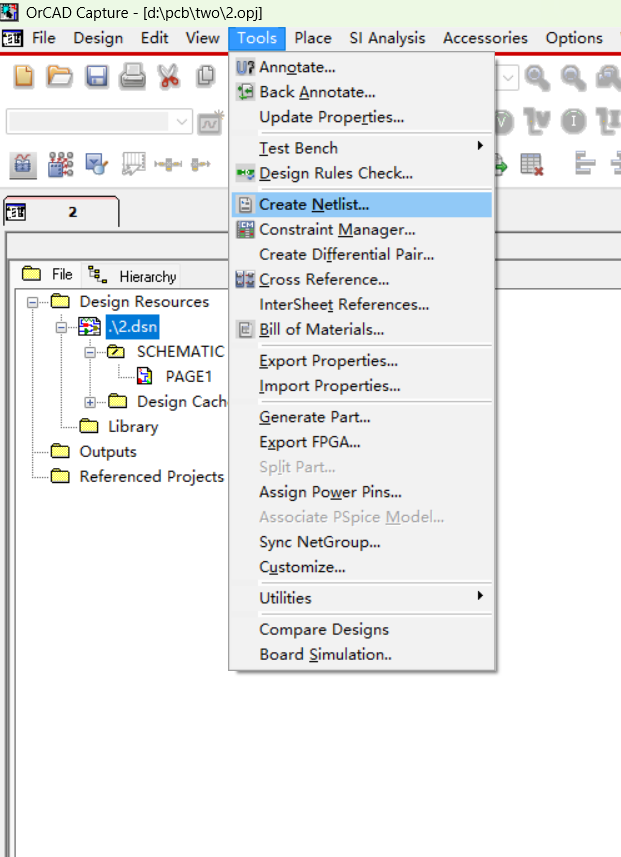

生成网络表
默认不用改动

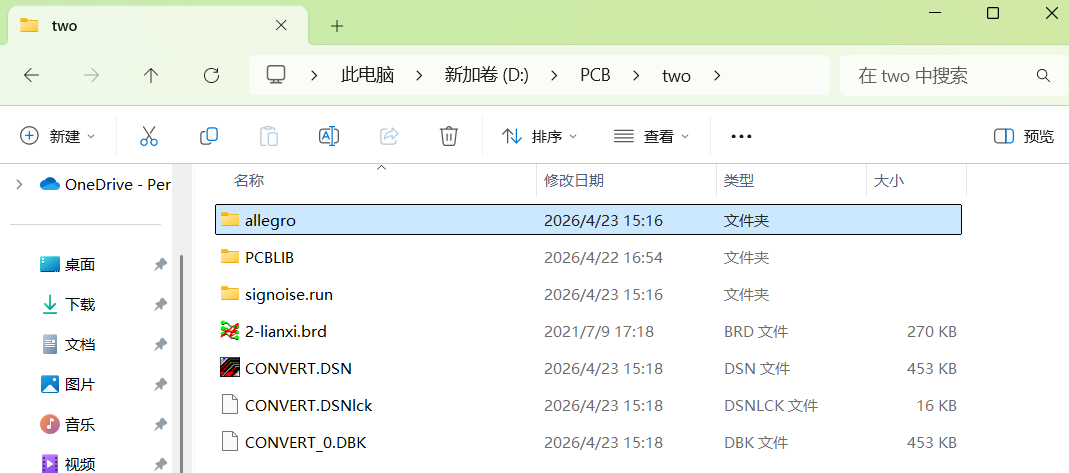

allergo就是网络表文件夹

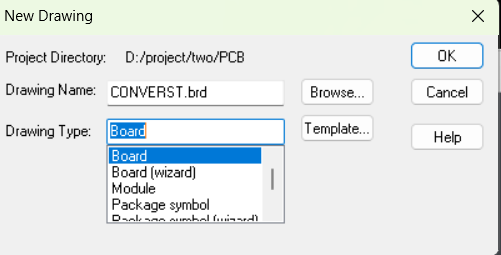

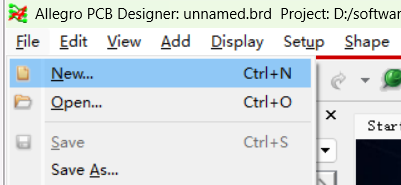

新建PCB

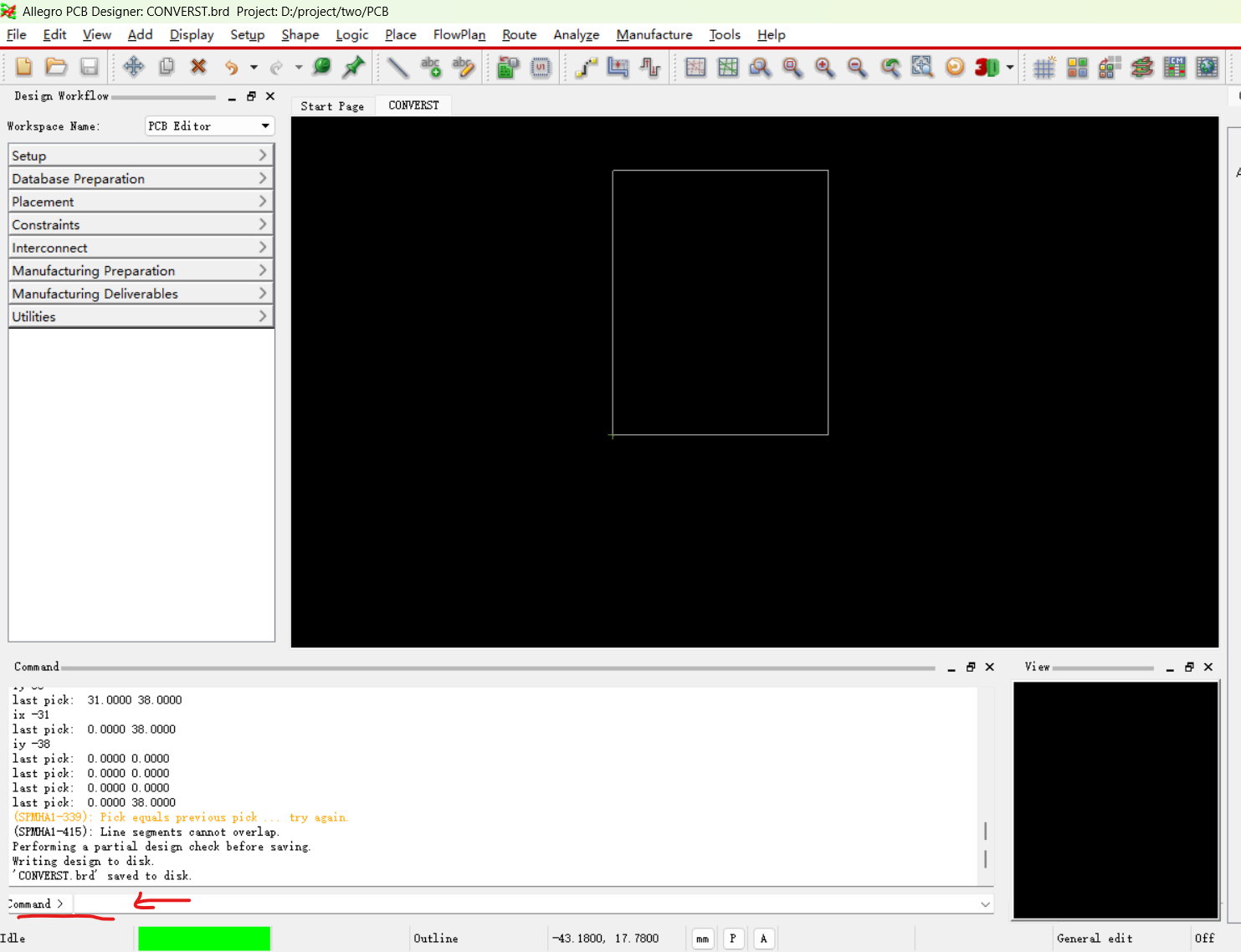

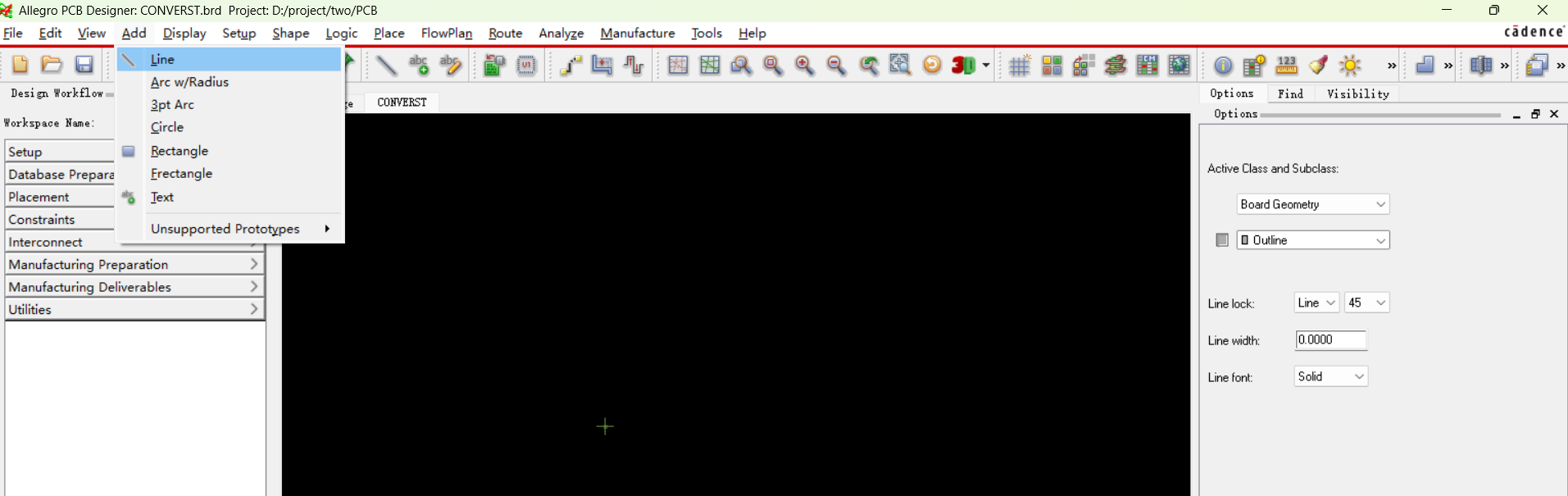

绘制板框
x 0 0
ix 31
iy 38
ix -31
iy -38

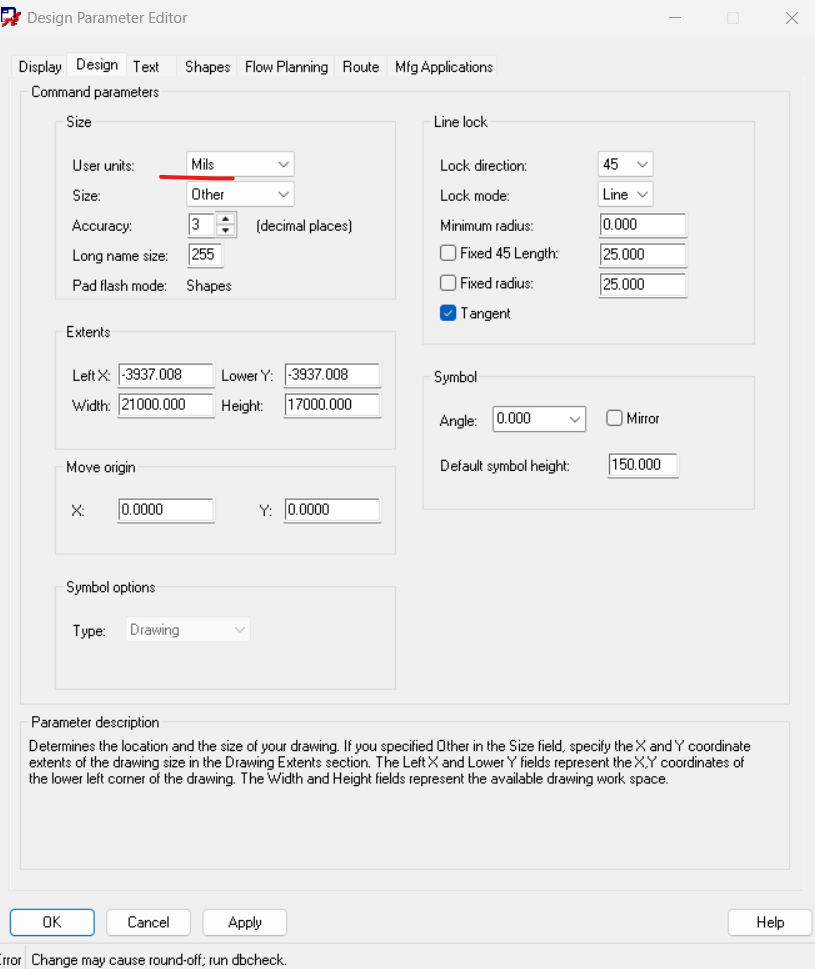

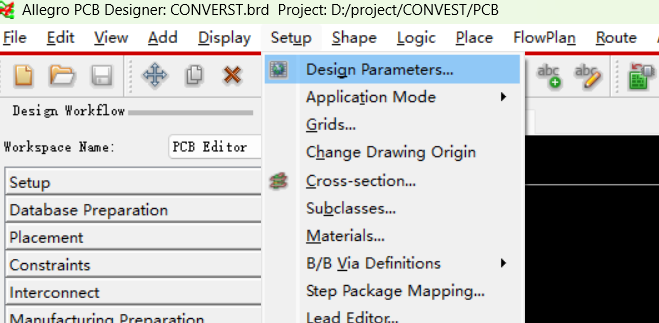

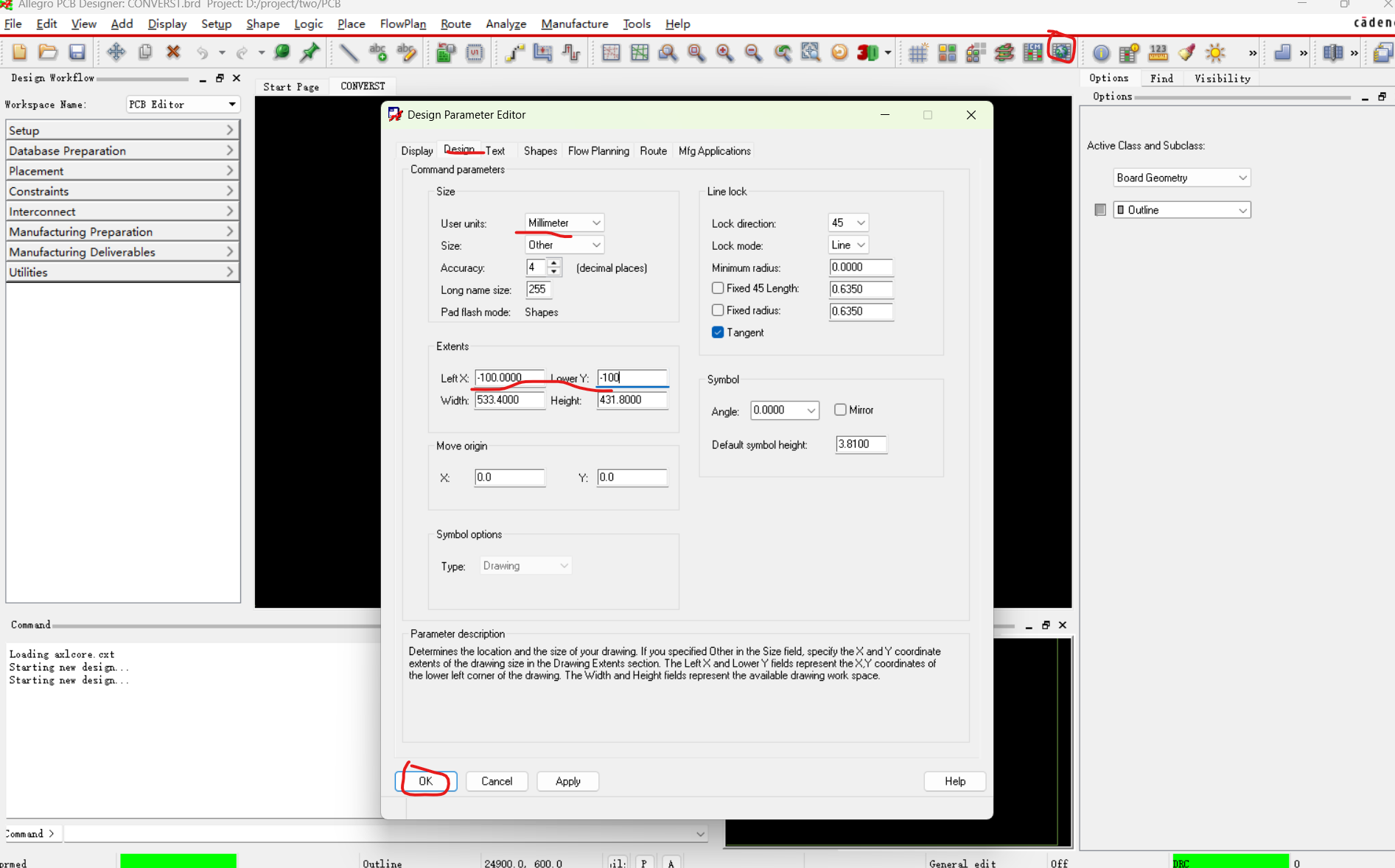

单位改为英制
PCB前处理

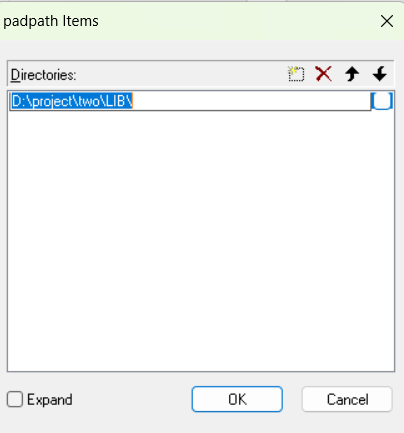

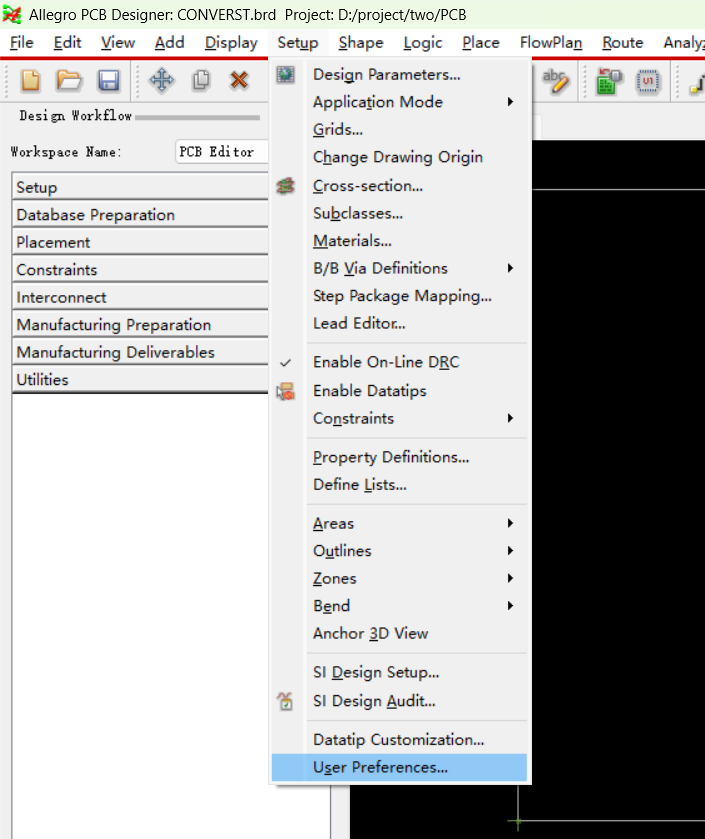

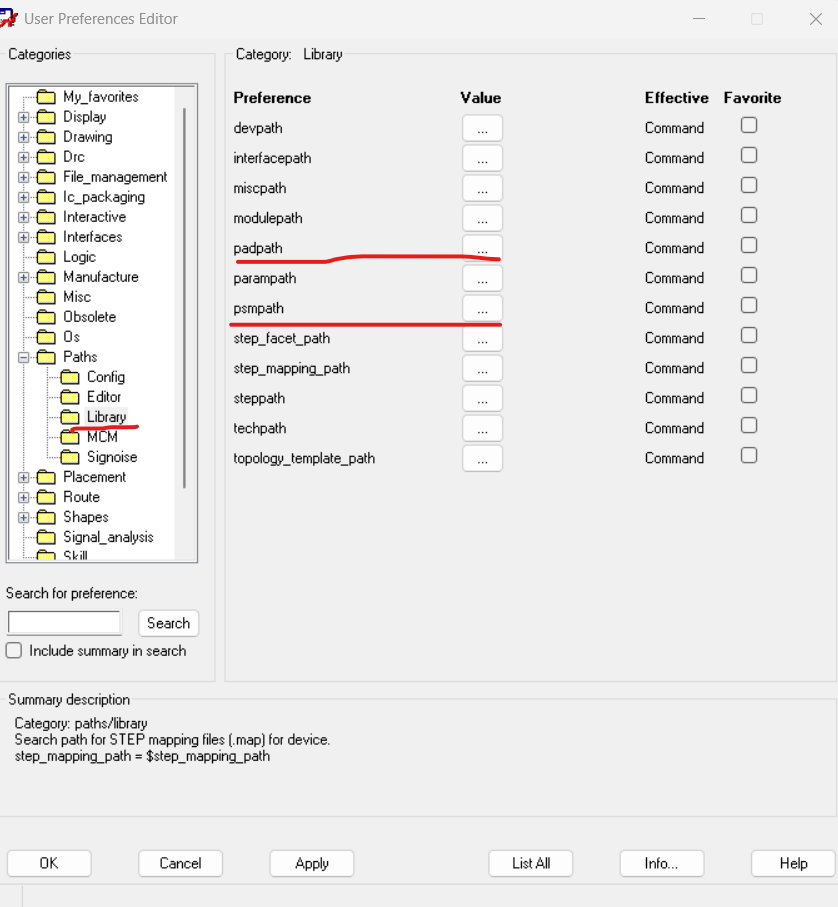

设置封装库路径，如果不设置封装库路径，导入网格表的时候就会缺少封装

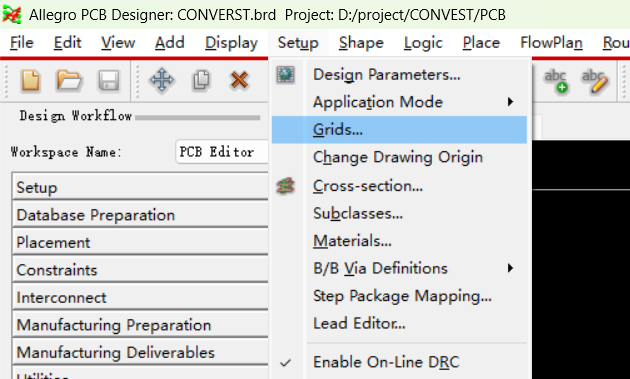

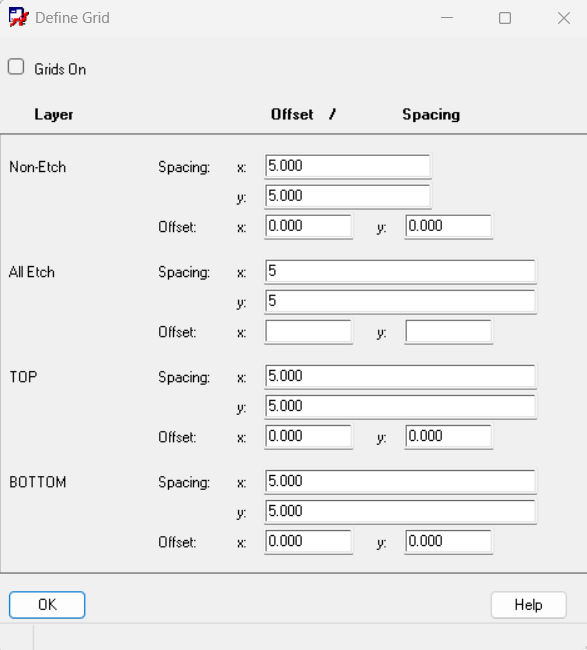

设置栅格
布局的时候栅格默认都是5mil，这样的话方便摆放整齐

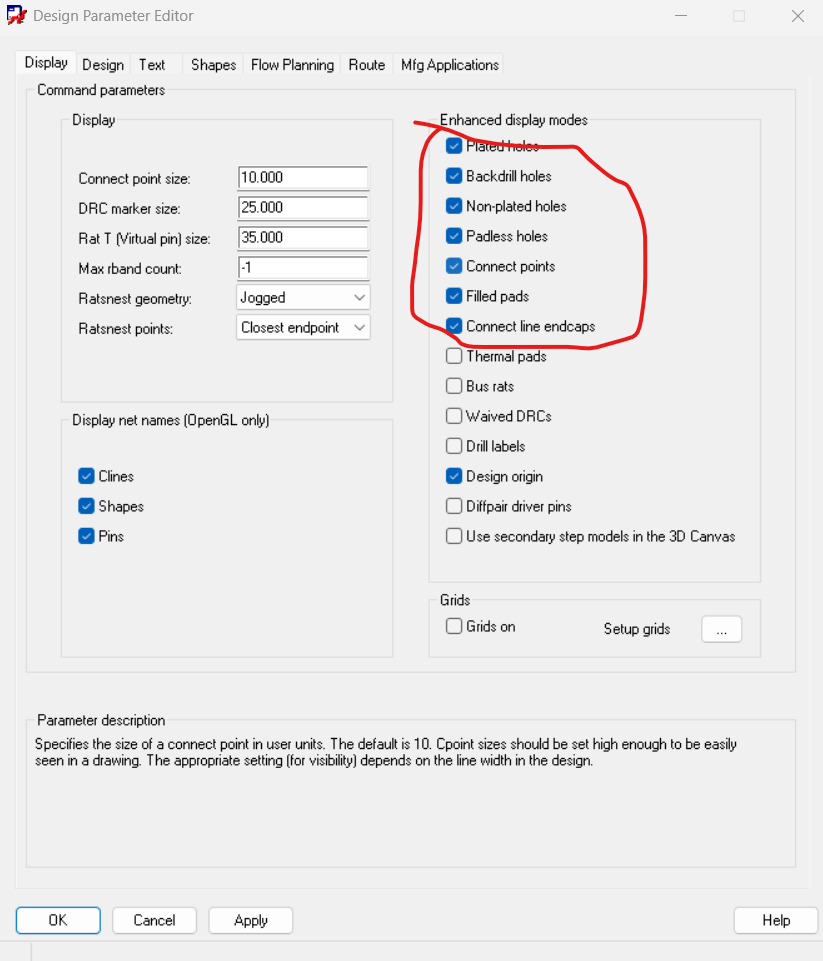

设置一下一些常见的显示选项
一般情况下，这些全部勾选，如果不勾选，那么通孔焊盘看起来会像表贴的

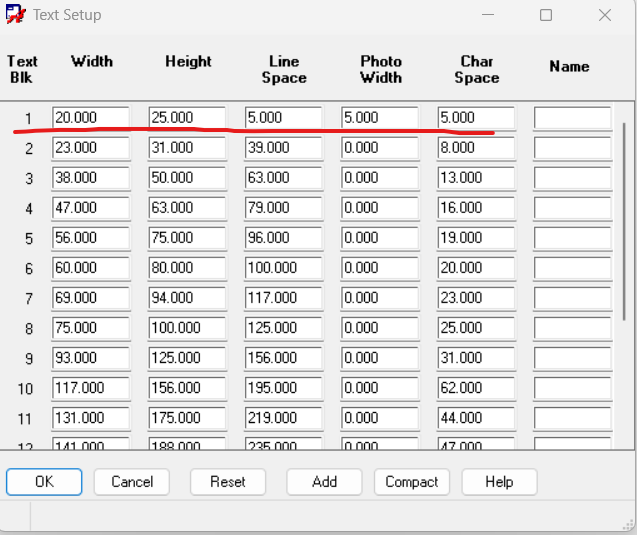

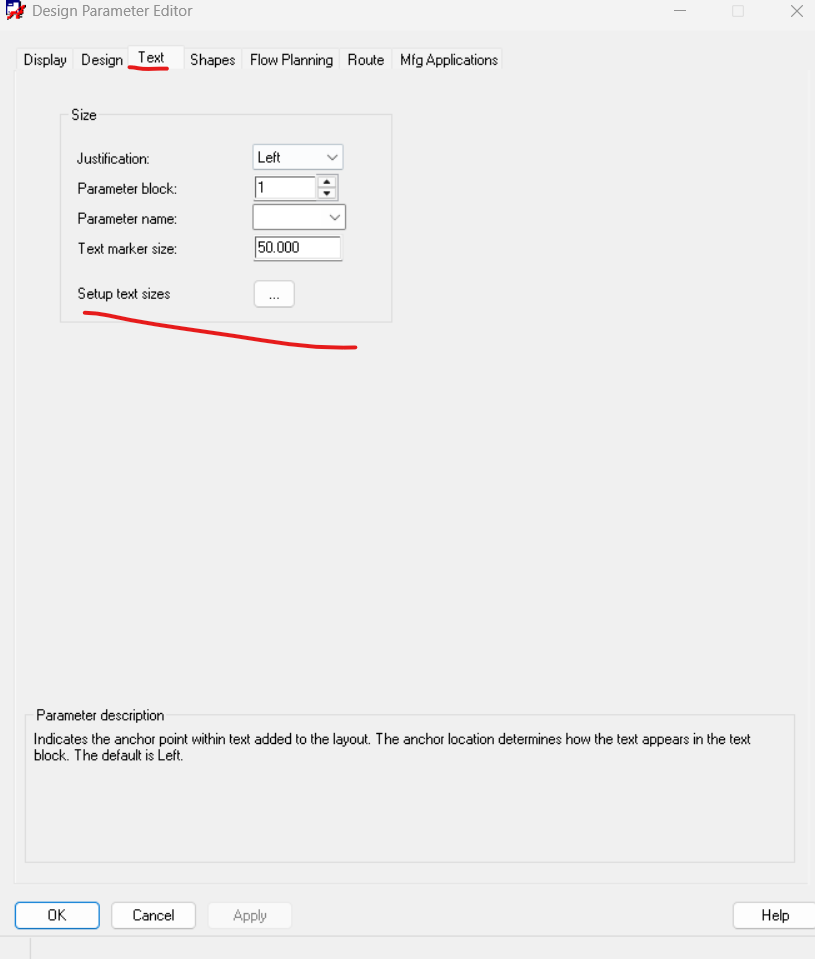

设置一下常用的文本参数 ，后面就使用1号字体来进行调整丝印

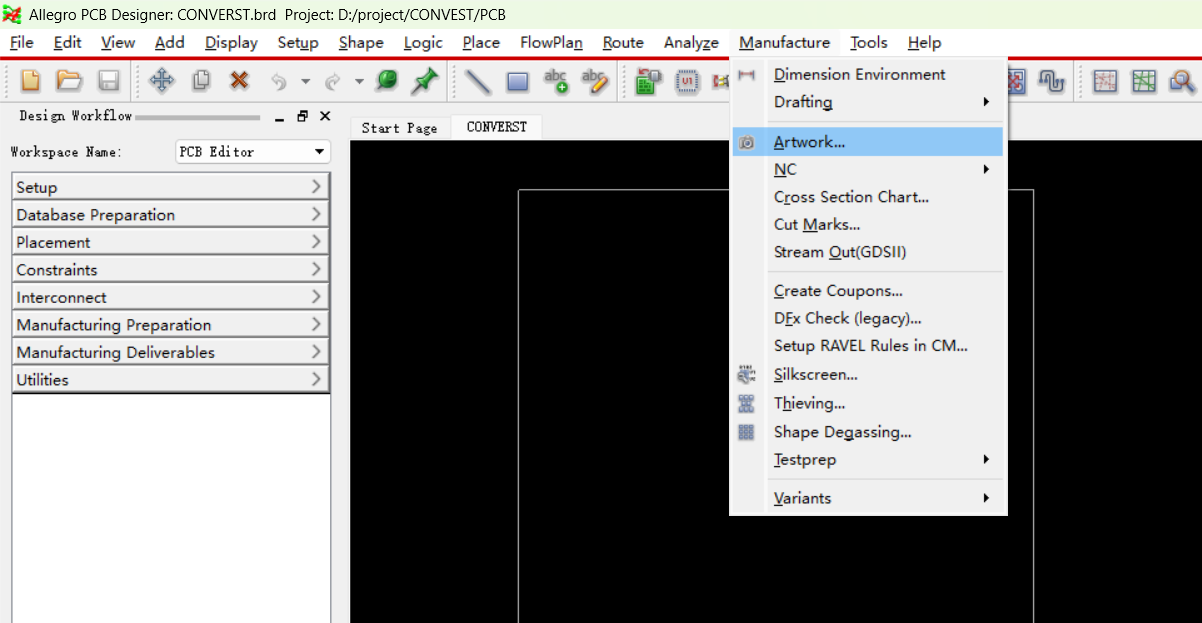

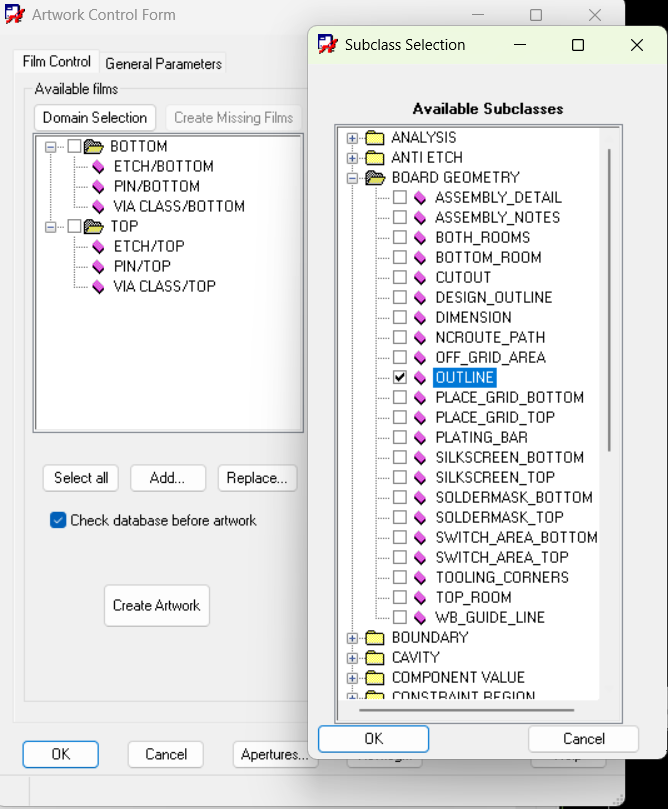

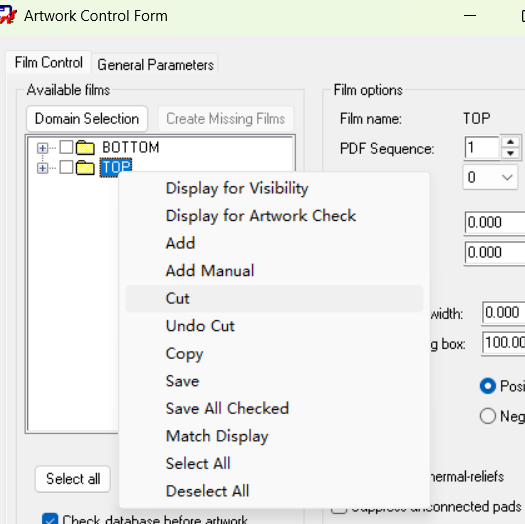

设置Gerber
正常我们的Gerber里面需要包含两个电气层，如果四层板就是四个电气层，如果是十层版就是十个电气层

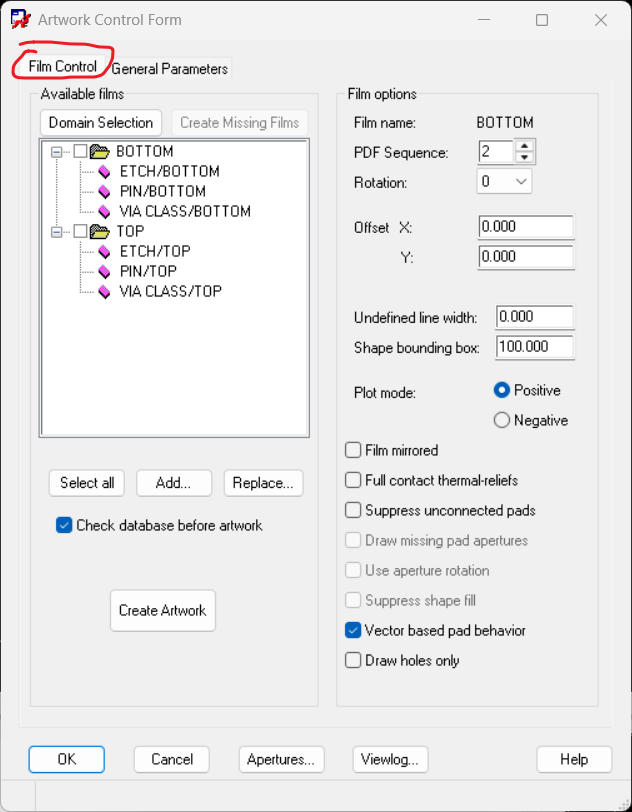

目前已经有了TOP和BOTTOM两个电气层

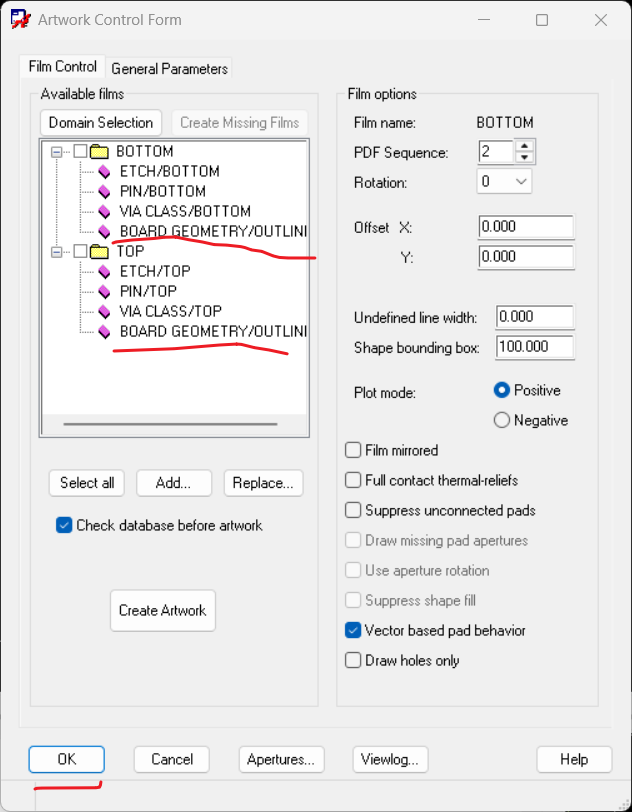

我习惯把板框添加进来
ETCH/BOTTOM 底层走线层
PIN/BOTTOM 底层管脚
VIA CLASS/BOTTOM 底层过孔
BOARD GEOMETRY/OUTLINE 板框
ETCH/TOP 顶层走线层
PIN/TOP 底层管脚
VIA CLASS/TOP 底层过孔
BOARD GEOMETRY/OUTLINE 板框

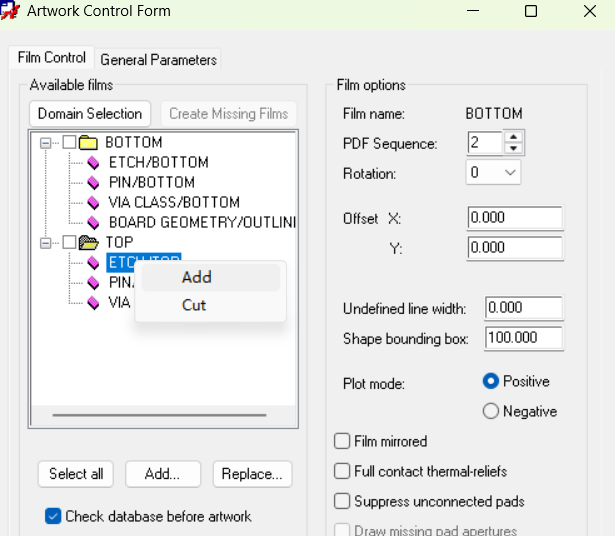

以上是电气层的部分，接下来我们需要添加丝印层、阻焊层、钢网层、参考信息层
TOP BOTTOM 电气层
SILK_TOP SILK_BOTTOM 丝印层
SOLDER_TOP SOLDER_BOTTOM 阻焊层
PASTE_TOP PASET_BOTTOM 钢网层
DRILL 参考信息层

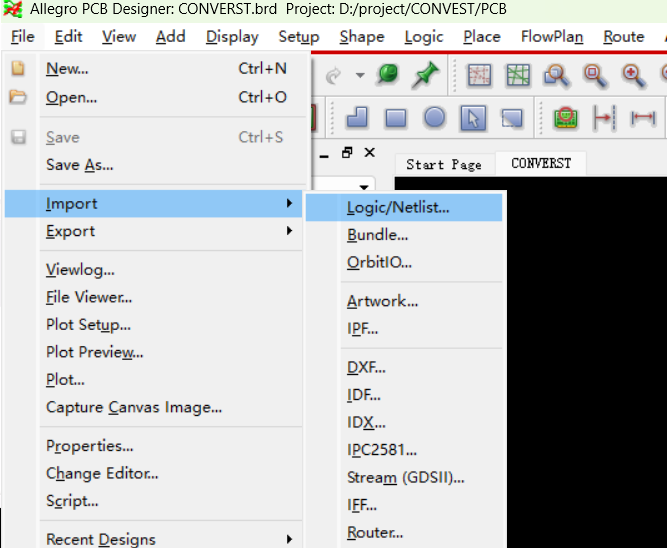

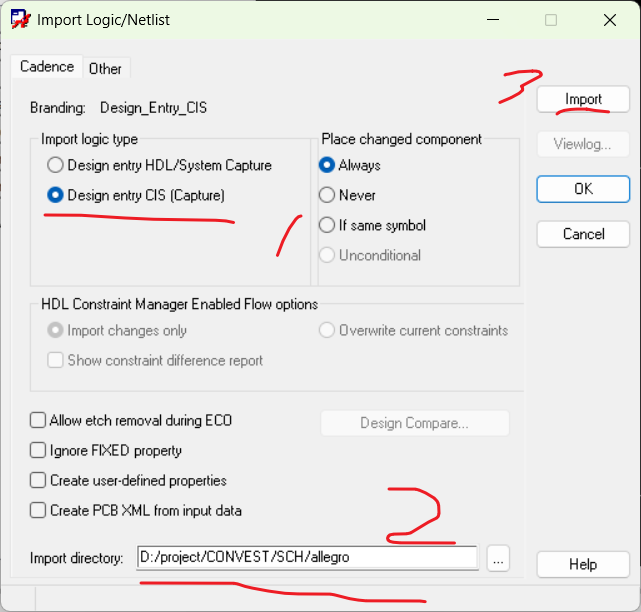

导入网络表

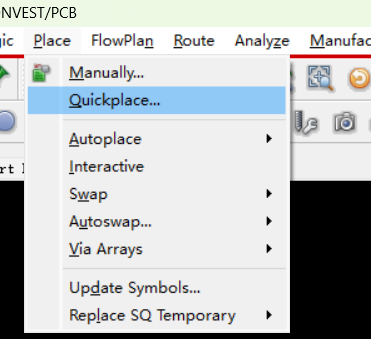

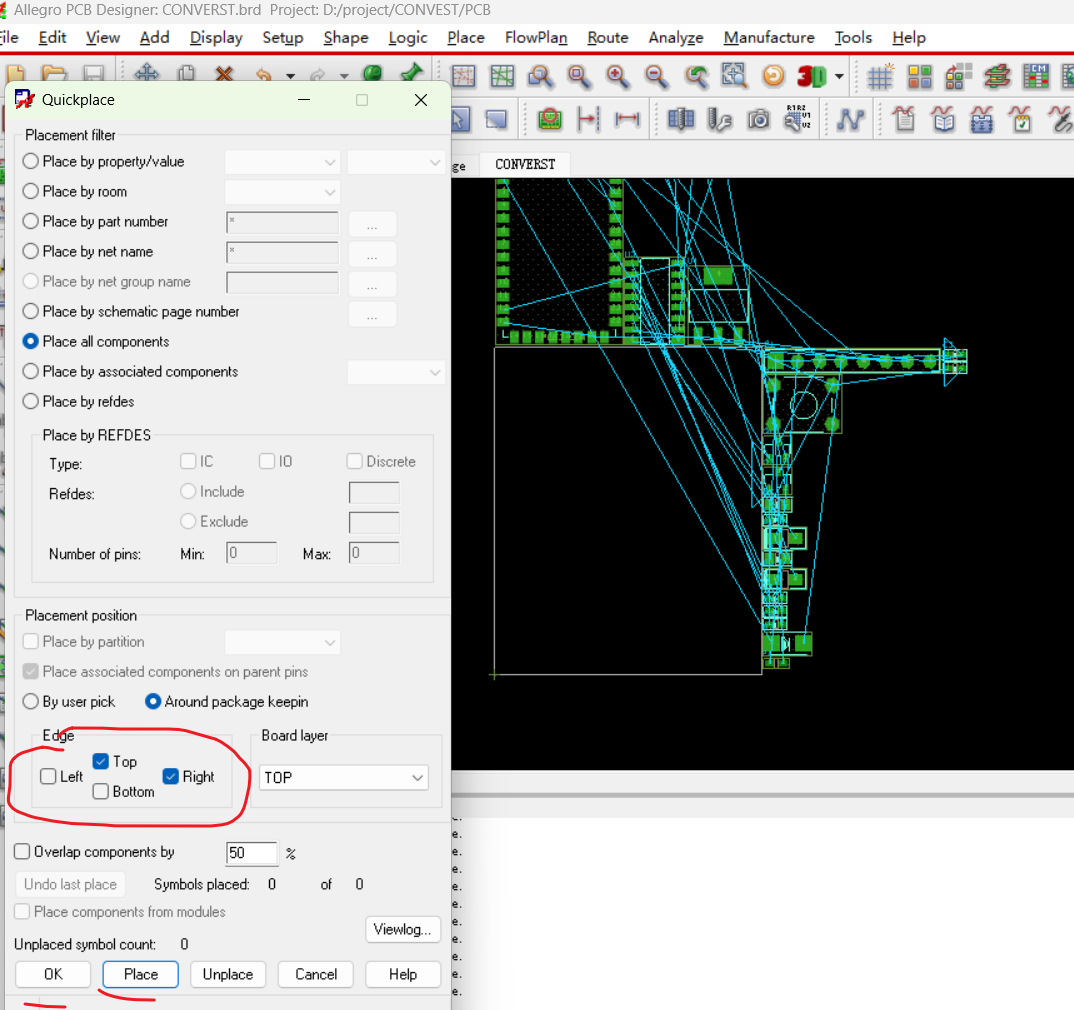

后面再学
