合宙4G模块Air724UG

一、硬件手册

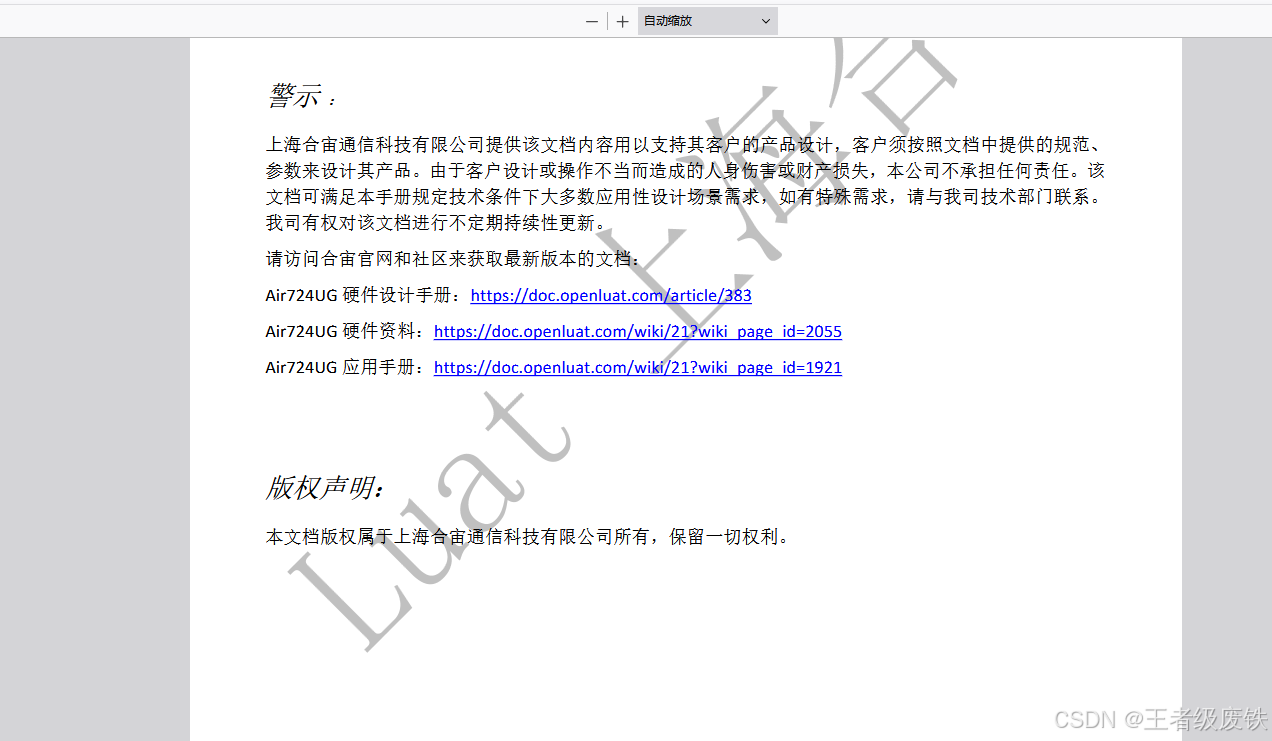

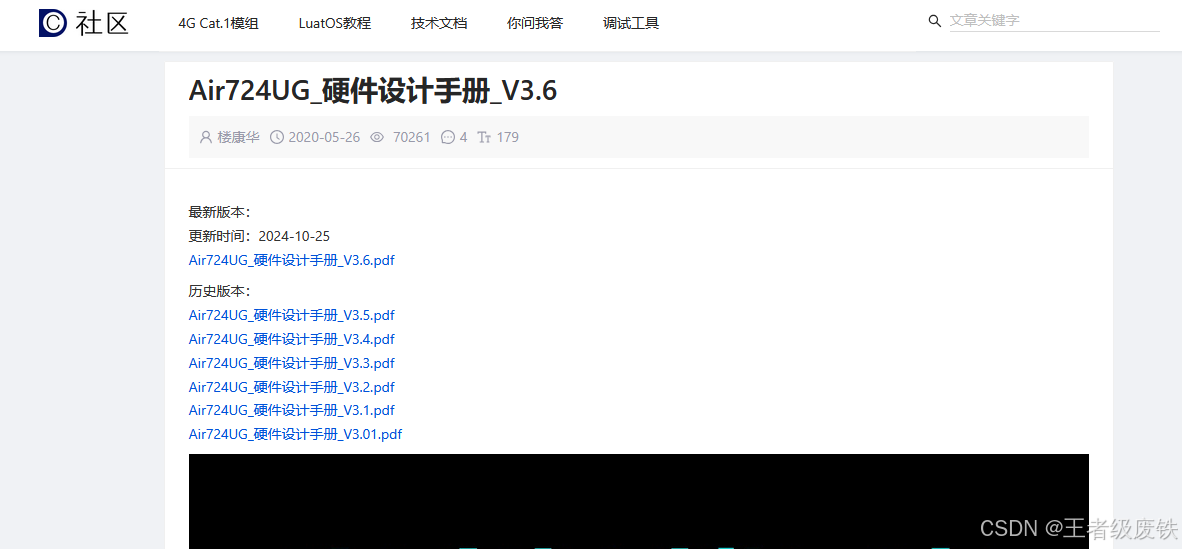

Air724UG_硬件设计手册_V3.6

二、如何检测当前固件是AT还是dtu模式

1、快速判断方法（串口交互测试）

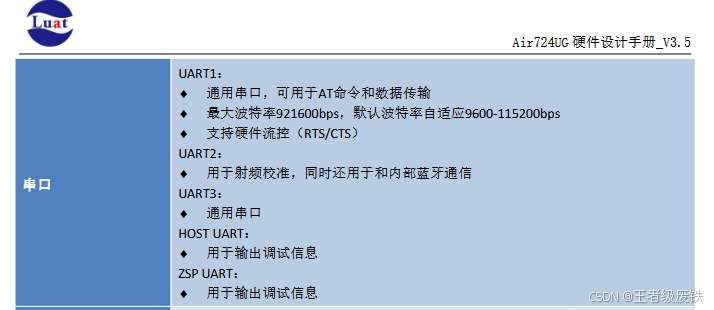

这是最直接、最准确的判断方式。请连接模块的 UART1 （主串口），波特率通常为 115200 ​ 或 9600，打开串口助手：

1. 发送 AT 指令测试

发送（注意换行）：

AT\n

观察回复：

• 回复 OK ：✅ 当前为 AT 模式。

• 回复非 OK（如乱码、无反应、+CME ERROR）：❌ 当前不是标准 AT 模式，极可能是 DTU/LuatOS 模式。

2. 发送 Lua 语法测试

发送（注意换行）：

print("test")

观察回复：

• 回复 test ：✅ 当前为 LuatOS 模式（DTU 模式通常基于此）。

• 回复 ERROR或无反应：❌ 当前不是 Lua 环境。

2、启动日志识别法

模块开机或复位时，观察串口输出的启动信息：

启动日志特征	模式判断
[2026-04-24 10:00:00] I/main LuatOS start	LuatOS 模式（DTU 固件）
RDY或 +CPIN: READY	AT 模式（普通 4G 模块固件）
无日志或只有乱码	需调整波特率或检查固件

3、固件根源确认

Air724UG 的"模式"是由烧录的固件文件决定的：

模式	对应固件类型	核心特征
AT 模式​	AT*.soc/ CSDK 固件	只能执行 AT+指令，无 Lua 环境
DTU 模式​	LuatOS*.soc	运行 Lua 脚本，支持 uart.on数据透传

查看当前固件版本指令（在 AT 模式或 LuatOS 模式下均可尝试）：

ATI

• 如果返回包含 LuatOS，则是 DTU 相关固件。

• 如果返回 AirM2M或 Revision，则是纯 AT 固件。

---

4、模式切换方法

两种模式不能通过指令直接切换，必须重新烧录固件：

1. AT 转 DTU ：使用 Luatools 烧录 LuatOS-AIR724UG.soc文件。

2. DTU 转 AT：使用 Luatools 烧录官方 AT 固件包。

💡 合宙推荐：Air724UG-NFC 配合 LuatOS 固件（即所谓的 DTU 模式）能最大化利用 NFC 功能，因为 AT 固件通常不包含完整的 NFC 驱动。

---

5、常见误区与排查

1. 波特率不对 ：LuatOS 默认日志波特率是 921600 ，AT 模式通常是 115200。如果没反应，先切换波特率试试。

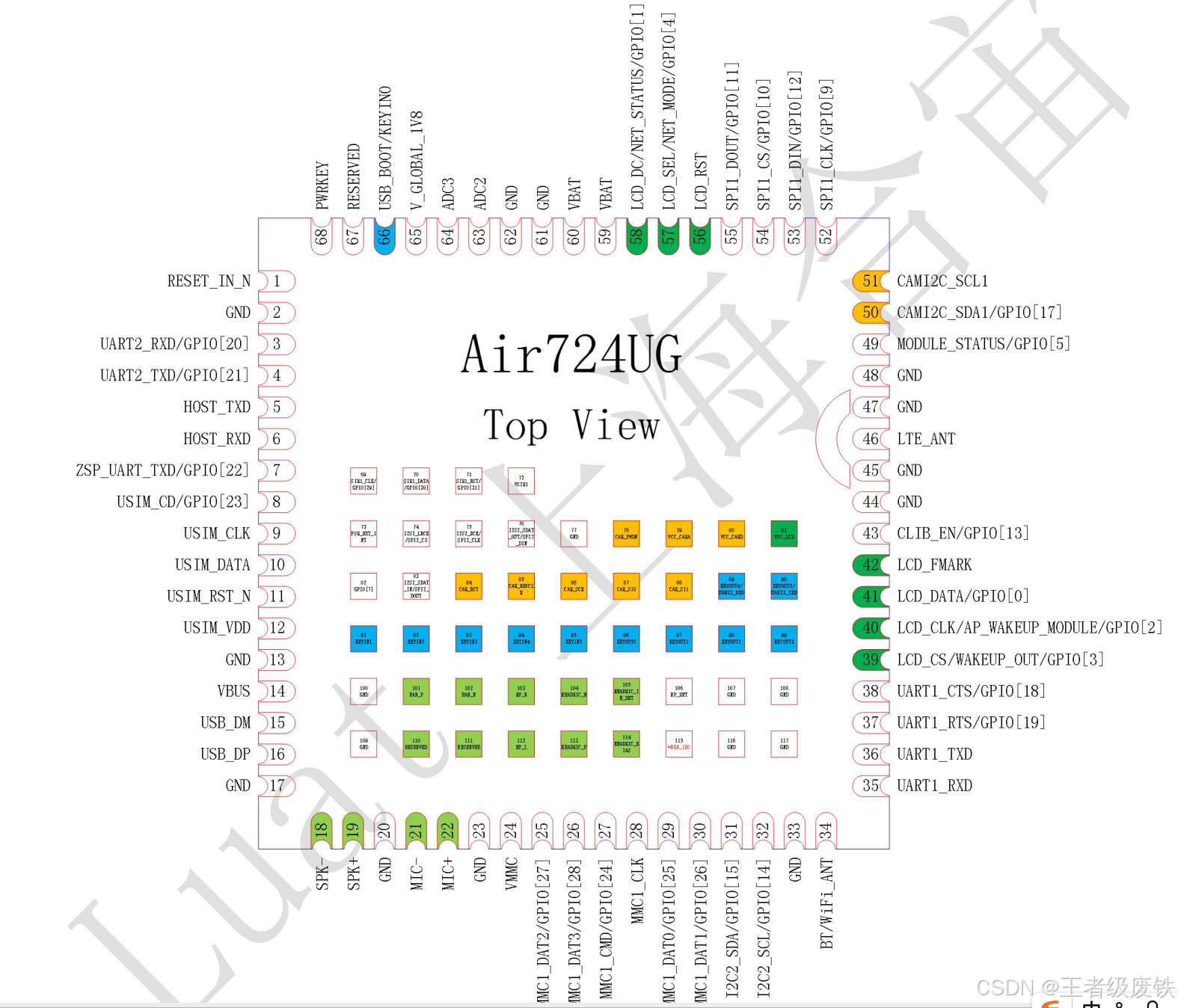

2. 串口选错 ：确保连接的是 UART1（TX: Pin5, RX: Pin6），而不是下载口。

3. 固件损坏：如果始终无响应，可能是固件丢失，需要重新下载烧录。

如果你手头有 Luatools​ 软件，连接模块后软件界面会直接显示检测到的固件类型（如 "LuatOS-AIR724"），这是最省事的查看方式。
