PCB学习

嘉立创

shift+f : 搜索元器件

按空格,,会逆时针旋转90度

DRC : design rule check : 设计规则检查

alt+v ===》 打孔

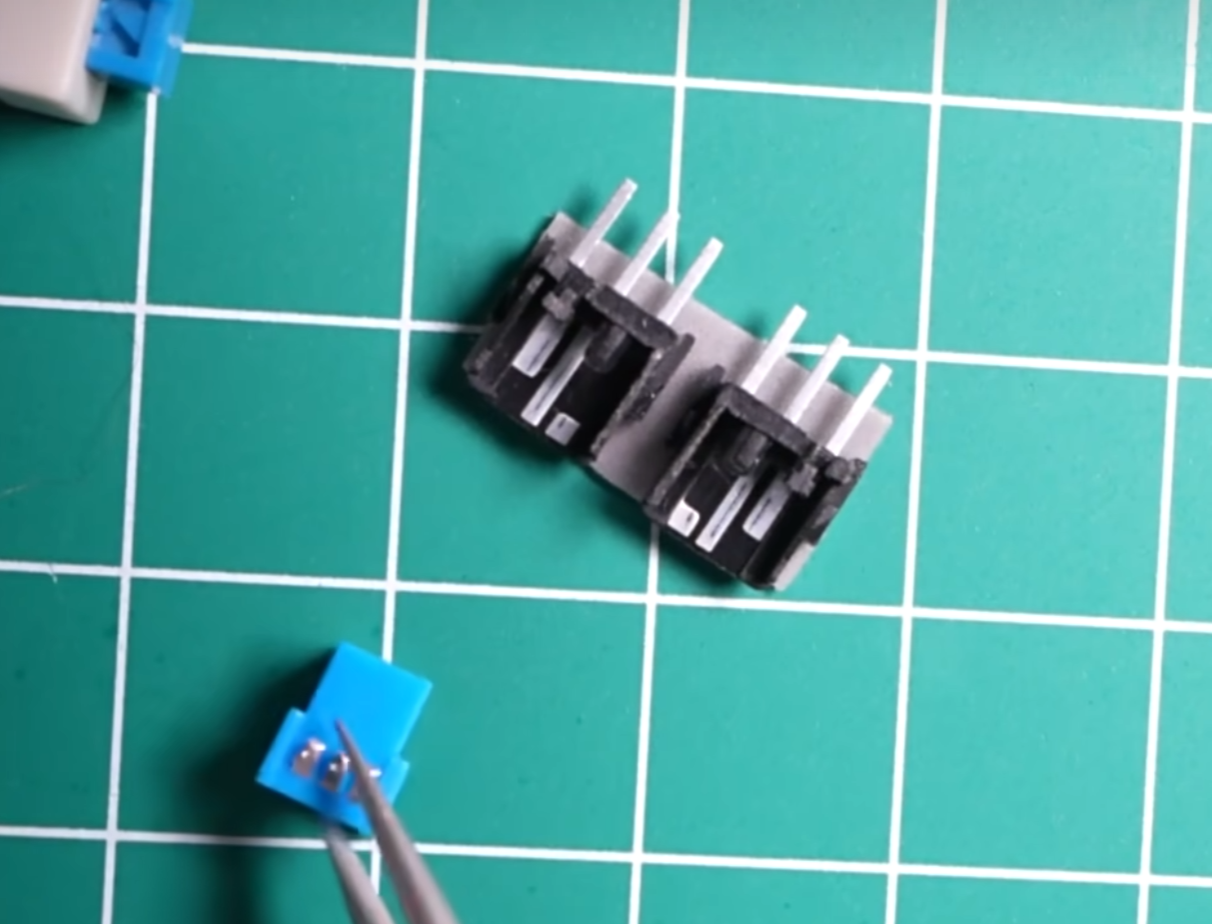

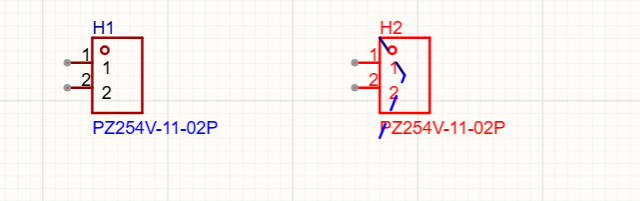

排针: 将导线引出外部的线,,,

排针: pin header

排针之间的间距都是1英寸,,2.54毫米

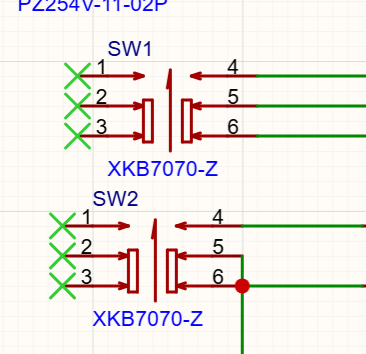

自锁开关

6个引脚,, 开关按下去,,他会一直锁住,不会弹起来

按下去只会通两个

3p排针

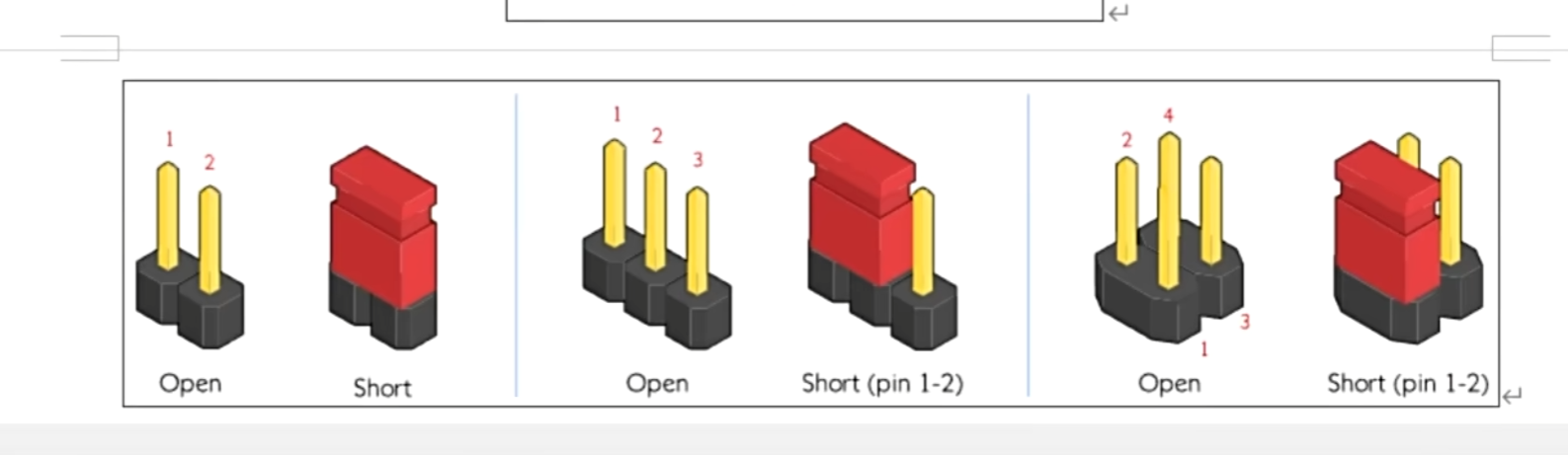

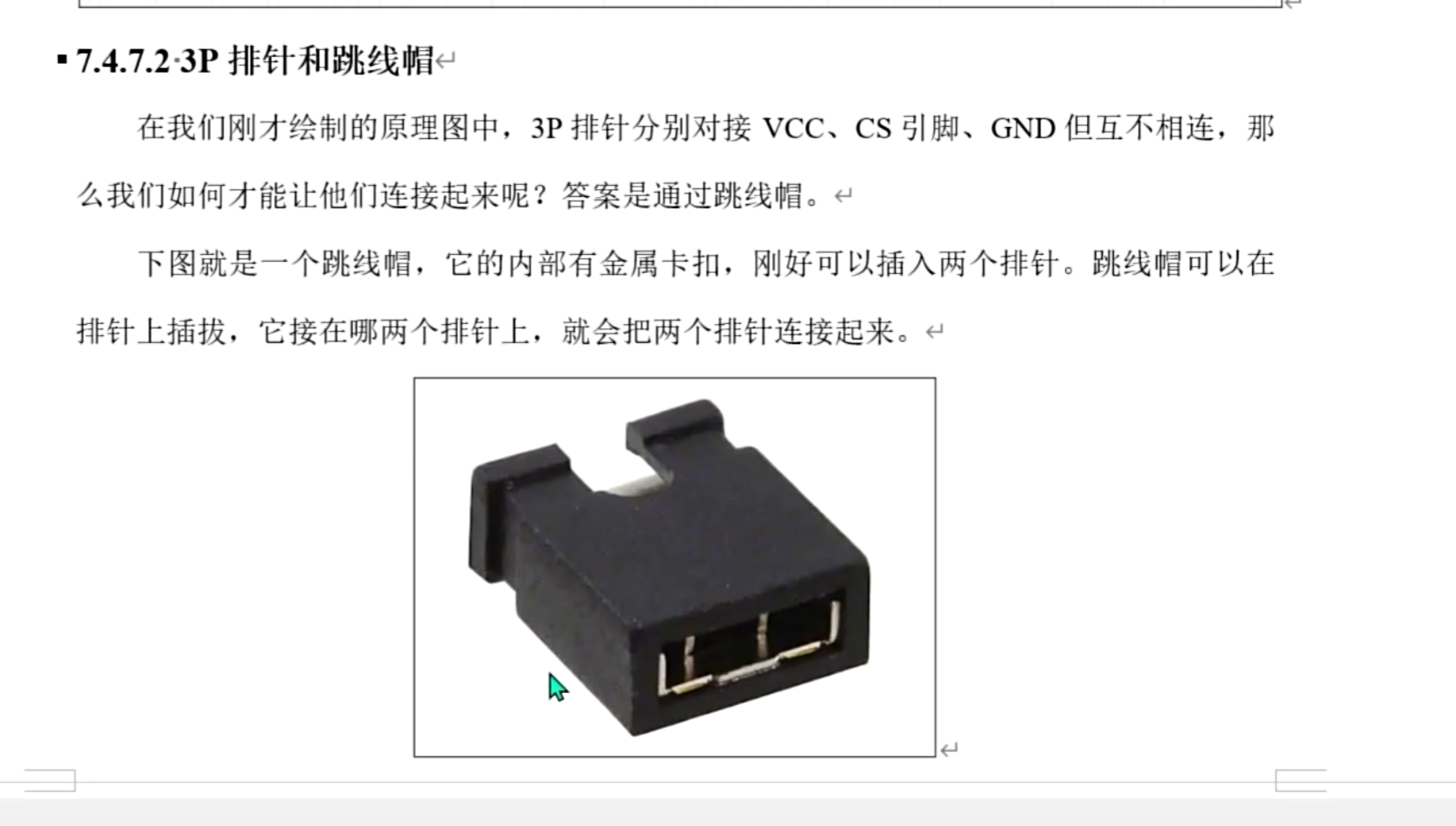

跳线帽:插在排针上,将相邻的两个排针连接起来

插上之后就不会去做修改了,,,不像自锁开关来回切换状态

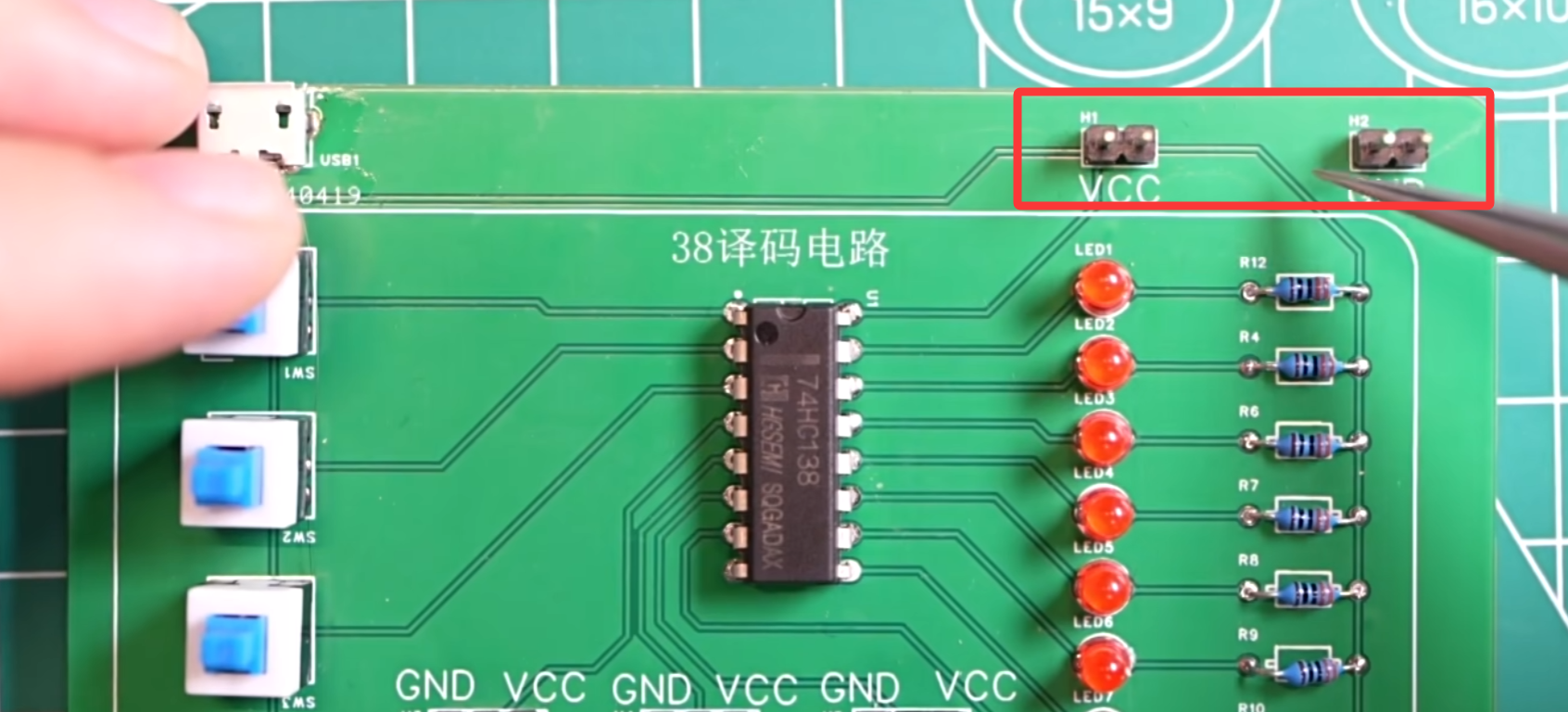

3p的排针,,,用跳线帽控制接vcc还是gnd

复制代码
3p排针: C2937625
10k电阻:C713919
