100ASK_T113-Pro开发板上手体验：硬件介绍、系统烧录、串口与 ADB 调试

00ASK_T113-Pro 开发板从零上手：硬件介绍、系统烧录、串口与 ADB 调试

本文带你快速了解 T113-S3 全功能开发板，从硬件资源、上电启动，到串口登录、ADB 文件传输，再到 NAND 系统烧录，手把手带你玩转 Tina Linux。

课程视频文件以及配套资料网盘地址

一、开发板硬件速览

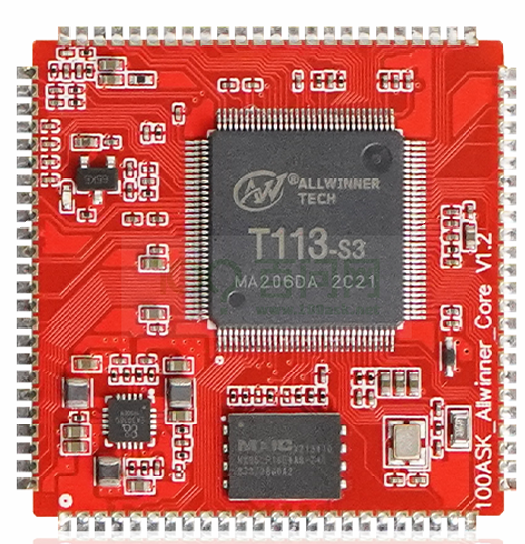

1.1 核心板与底板

100ASK_T113-Pro 采用核心板 + 底板组合设计。核心板集成了主芯片、电源、板载 Flash（SPI NAND），底板则引出几乎所有可用 IO，方便评估与学习。

1.2 主芯片 T113-S3 亮点

双核 Cortex-A7 + 单核 HiFi4 DSP
支持 H.265/H.264 硬解码，JPEG/MJPEG 硬件编码
丰富连接：USB2.0 DRD/HOST、SDIO、EMAC（百兆/千兆）、UART×6、SPI×2、TWI×4、PWM 等
显示接口：MIPI DSI、RGB、双路 LVDS、CVBS
音频接口：Codec、I2S/PCM、DMIC、OWA

详细规格参见官方 t113-s3_brief.pdf

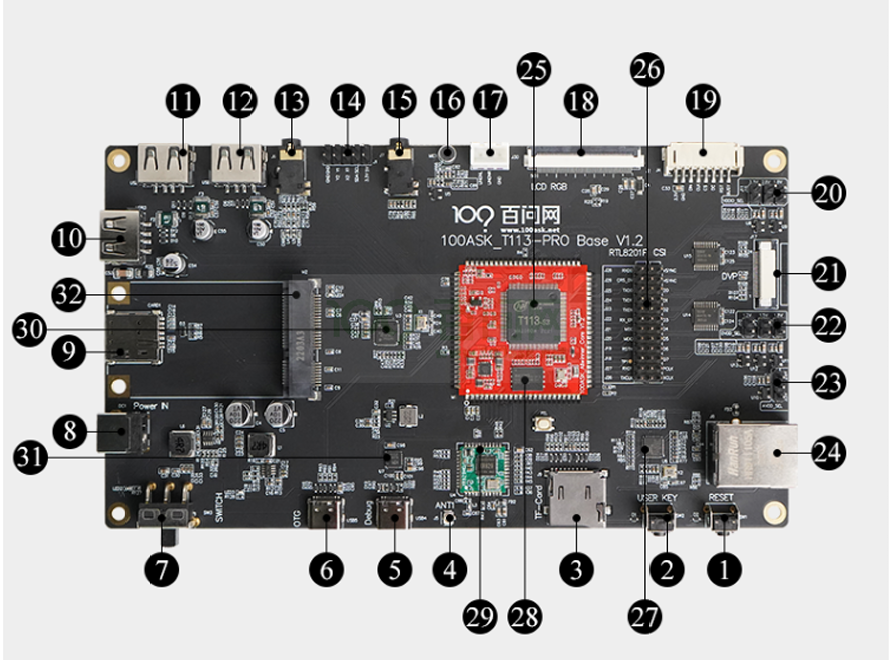

1.3 底板主要接口（标号对应板丝印）

序号	功能	说明
1	RESET 按键	系统硬件复位
2	用户按键	可自定义功能
3	TF 卡槽	支持 TF 卡启动
4	XR829 无线模组天线	WiFi / 蓝牙天线接口
5	Debug 串口	Type-C，用于系统调试输出
6	OTG 接口	烧录系统、ADB 调试
7	电源切换开关	拨到左侧为 DC 供电，右侧为 OTG 供电
8	DC 电源接口	12V 适配器供电
9	eSIM 卡槽	4G 模块用
10	USB 2.0 Type-A	接 USB 设备
11~12	USB 2.0 Type-A	另外两个 USB 口
13	TV IN/OUT	老式 AV 端子
14	耳机输出	3.5mm 立体声
15	MIC 咪头	板载麦克风
17	LINE 接口	音频阵列输入
18	RGB LCD 接口	驱动 RGB 显示屏
19	E-INK 水墨屏接口	驱动类 SPI 水墨屏
21	DVP 摄像头接口	支持 OV 系列模组
24	RJ45 网口	百兆以太网（RTL8201F PHY）
27	USB HUB 芯片	扩展多路 USB
28	USB 转串口芯片	CH9102 / CP210x
29	USB PCI-E 接口	用于 4G 模组
32	SPI NAND Flash	板载存储，系统默认启动介质

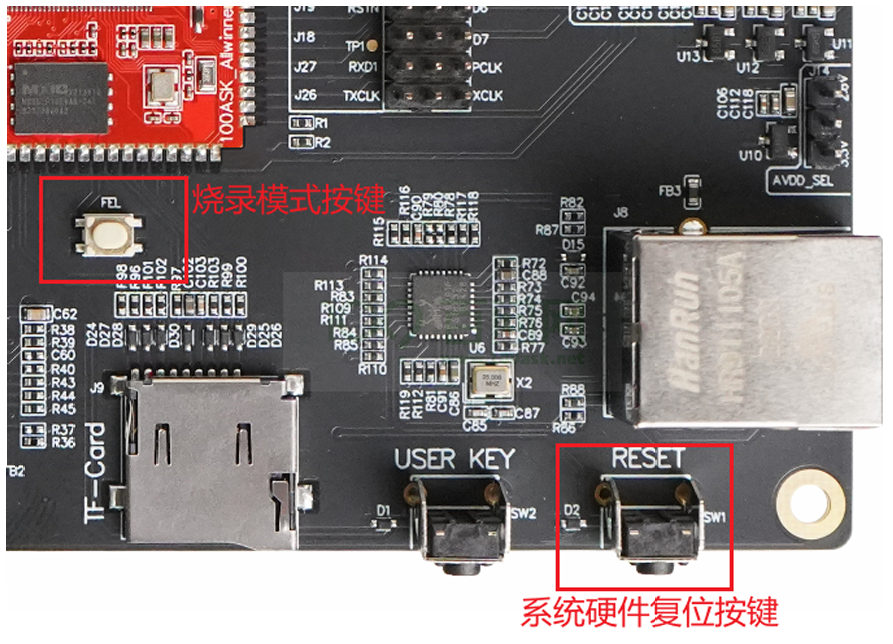

上图中标记的 FEL 按键 和 烧录模式按键 是同一个白色按钮，配合 RESET 进入烧录模式。

二、上电启动与串口登录

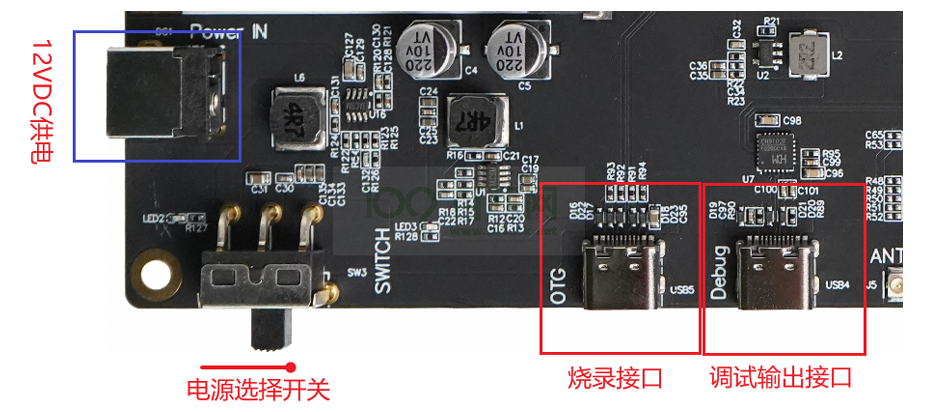

2.1 连接电源与串口线

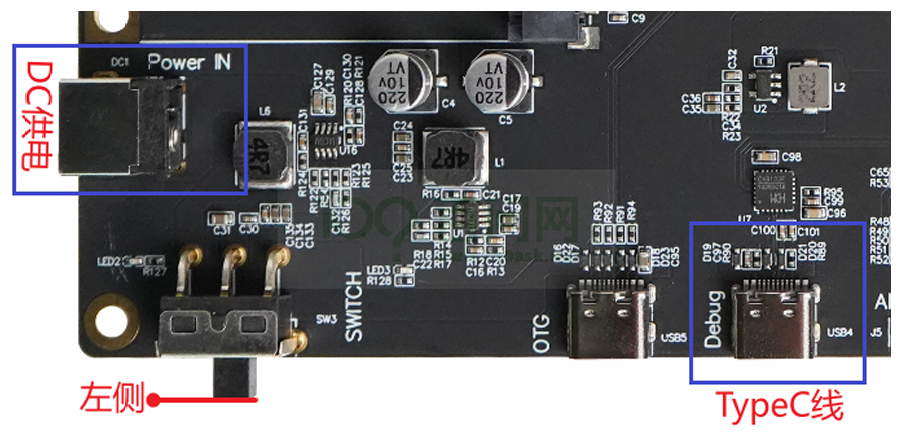

使用 12V DC 适配器 接入 DC 接口（红框内），电源开关拨到左侧。
用 Type-C 线 连接开发板的 Debug 接口（右下角蓝框）到电脑 USB 口。

如果不想用 DC，也可以只用 OTG 供电（开关拨右），但串口调试仍需接 Debug 线。

2.2 安装串口驱动

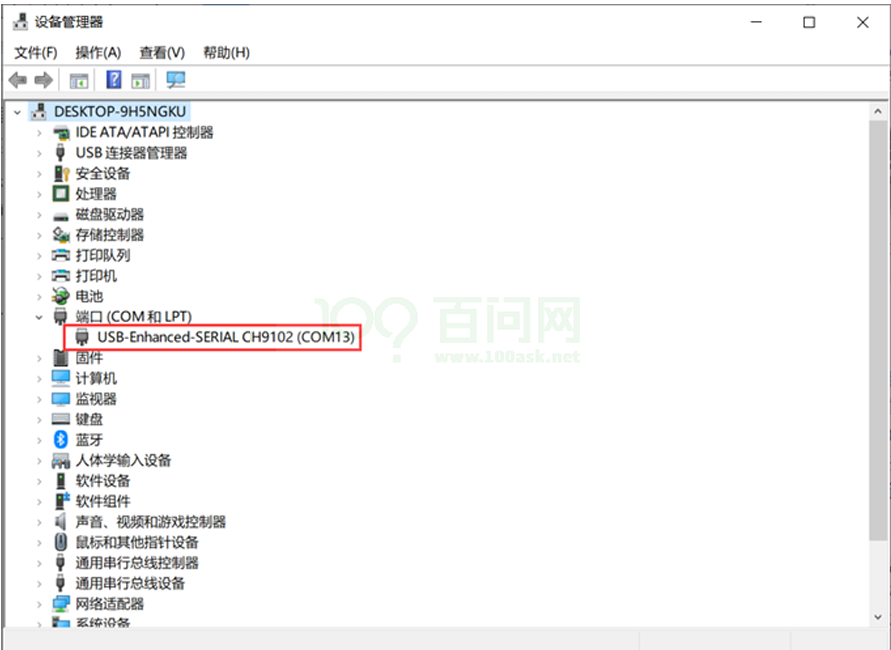

Windows 一般会自动识别，在 设备管理器 → 端口 (COM 和 LPT) 中会出现 USB-Enhanced-SERIAL CH9102 (COMxx) 或 CP210x。
如果没有，用 驱动精灵 一键安装驱动。

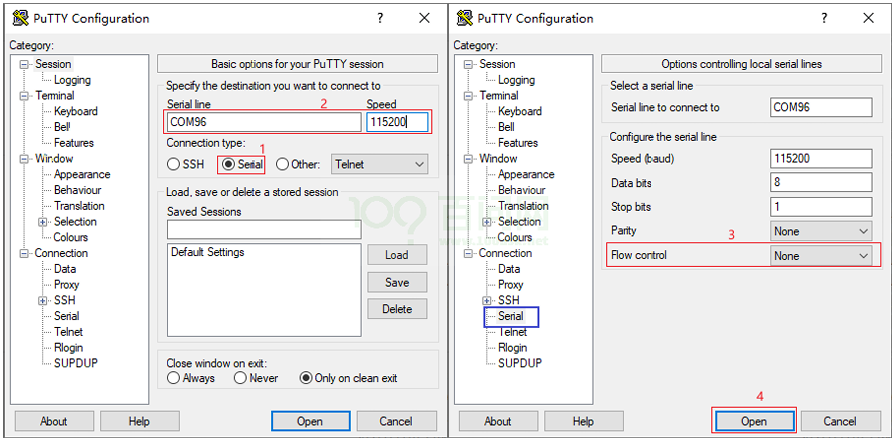

2.3 配置串口终端（以 PuTTY 为例）

打开 PuTTY，选择 Serial 连接类型。
输入上一步看到的 COM 号 （比如 COM13），波特率 115200。
左侧点击 Serial ，将 Flow control 设为 None。
点击 Open。

2.4 进入系统

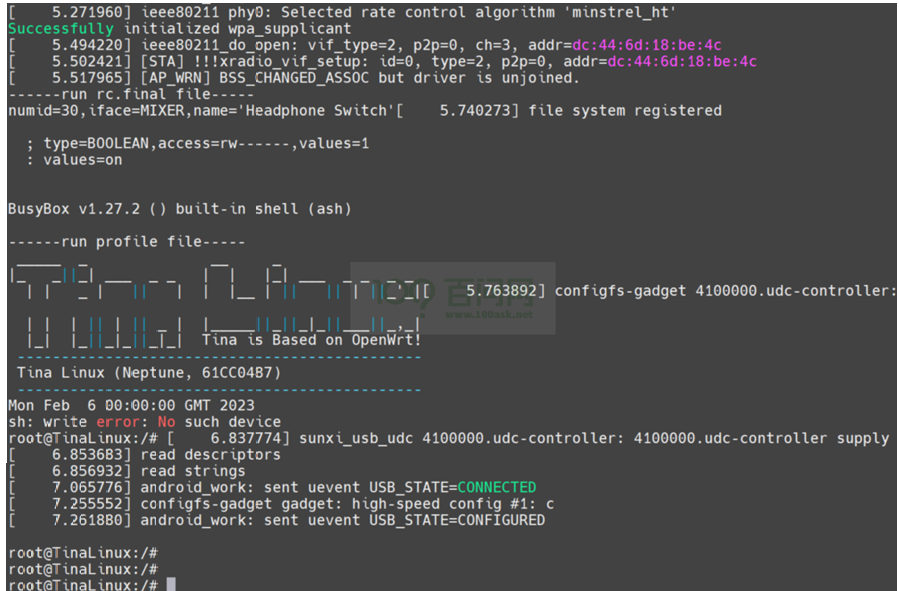

按下开发板的 RESET 按键，终端会打印启动日志。
看到 root@TinaLinux:/# 提示符后按回车，即可进入 Shell。

若无法输入命令，请检查流控是否为 None。

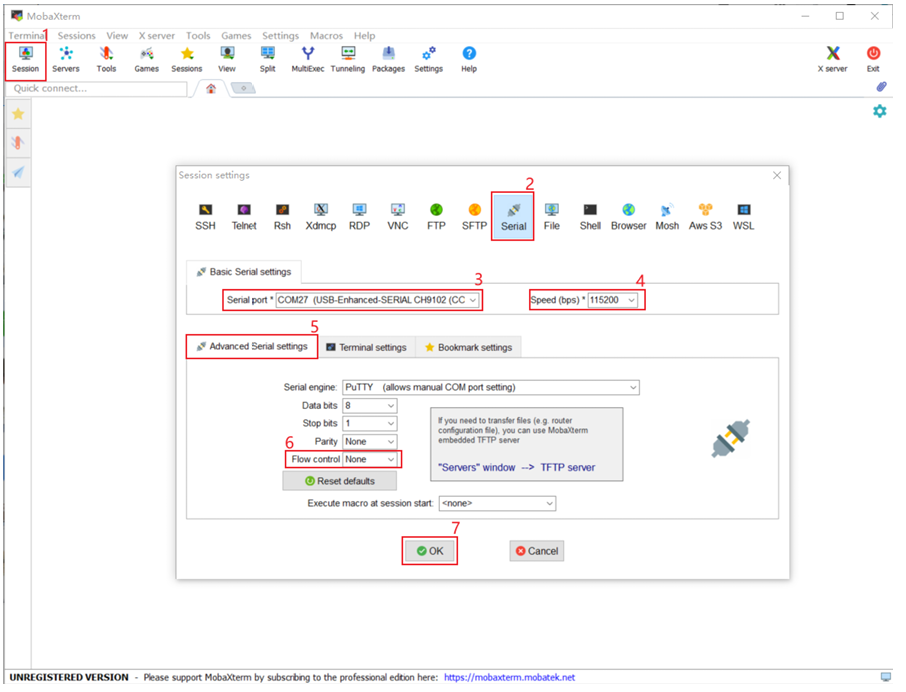

2.5 使用Mobaxterm登录串口

三、使用 ADB 传输文件

开发板通过 OTG 接口可以模拟 ADB 设备，用于文件传输 和调试，不需要网卡。

3.1 硬件连接

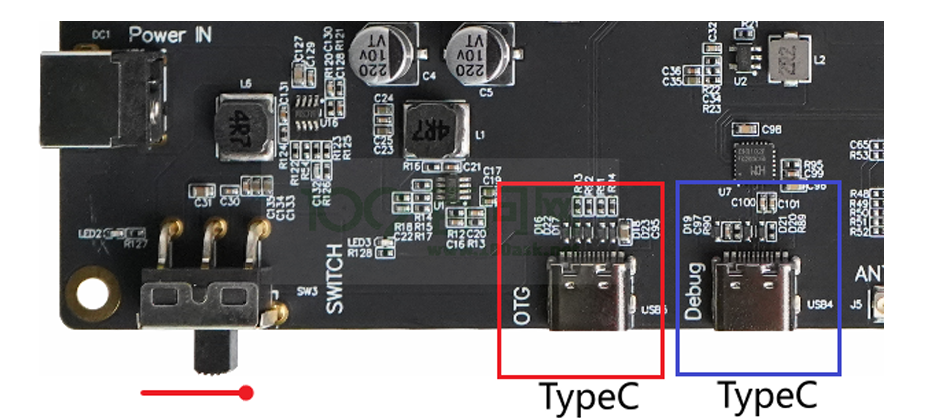

用另一根 Type-C 线连接开发板的 OTG 接口（图中红框）到电脑 USB 口。
电源开关拨到右侧（OTG 供电），此时开发板会从 OTG 取电并启动。

3.2 安装 ADB 驱动

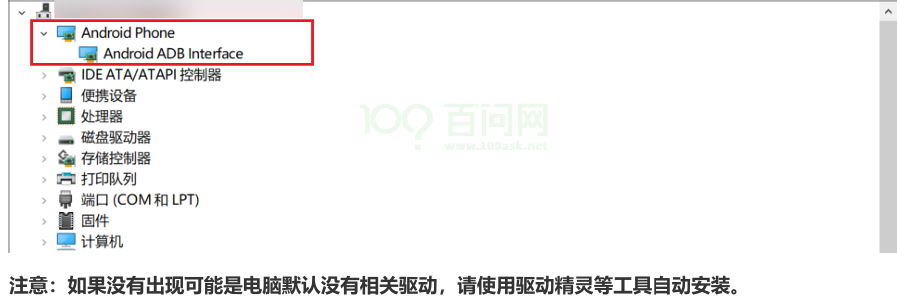

等待 10 秒，设备管理器中应出现 Android Phone → Android ADB Interface。
如果没有，用驱动精灵扫描安装。

3.3 下载 ADB 工具

点击下载 Windows 版 ADB 工具

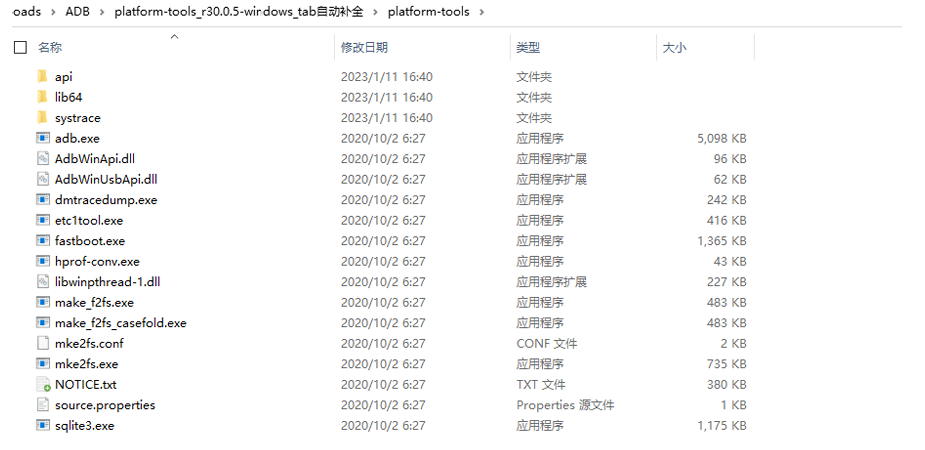

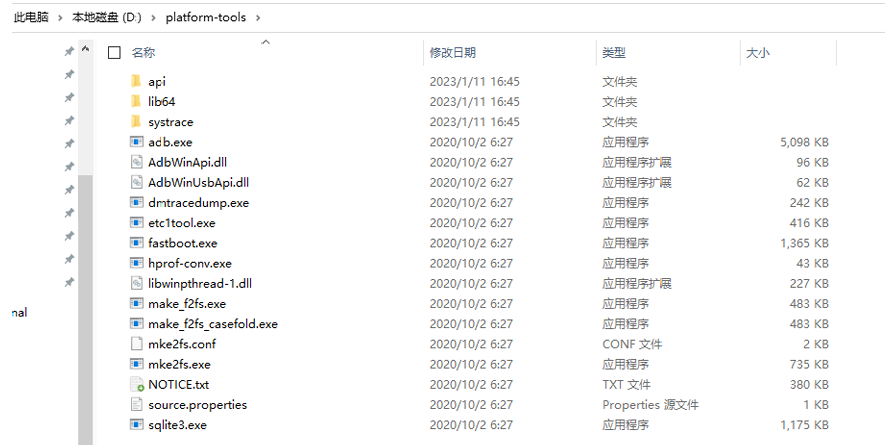

解压后，将 platform-tools 文件夹复制到 D 盘根目录 （举例）。

拷贝完成后，记住这个目录位置，

我们接下来要把这个路径添加至 Windows系统环境变量里

我的目录是

D:\platform-tools 接下来我需要把它单独添加到

Windows系统环境变量里面才可以在任意位置使用adb命令。

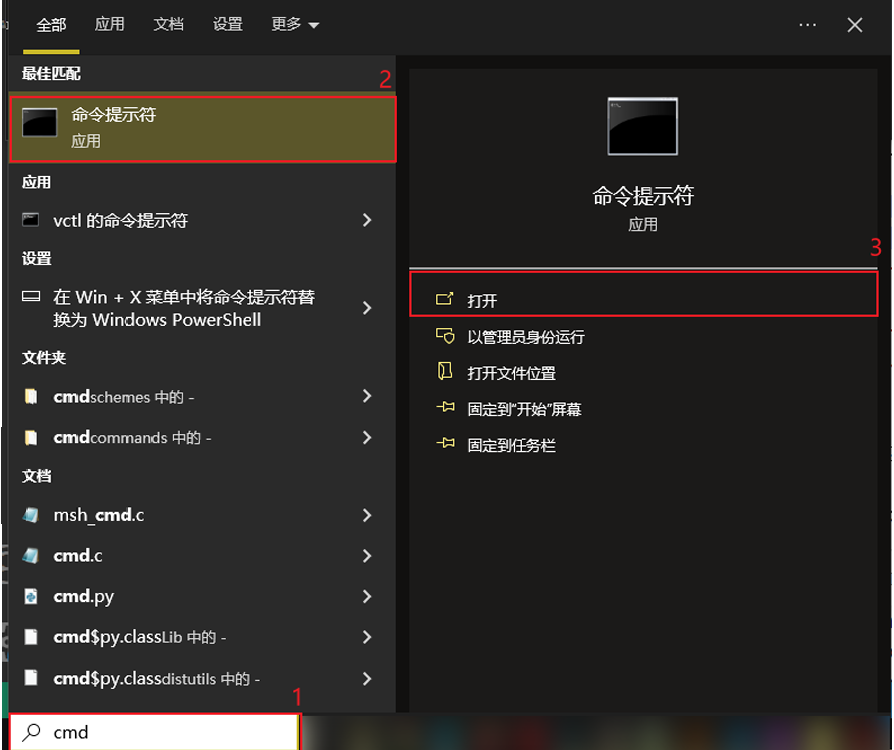

打开CMD Windows 命令提示符方式有两种

方式1：直接在Windows10/11搜索对话框中输入 cmd 在弹出的软件中点击 命令提示符

方式2：同时按下 wind + r 键，输入 cmd 命令，按下确认就可以自动打开 命令提示符

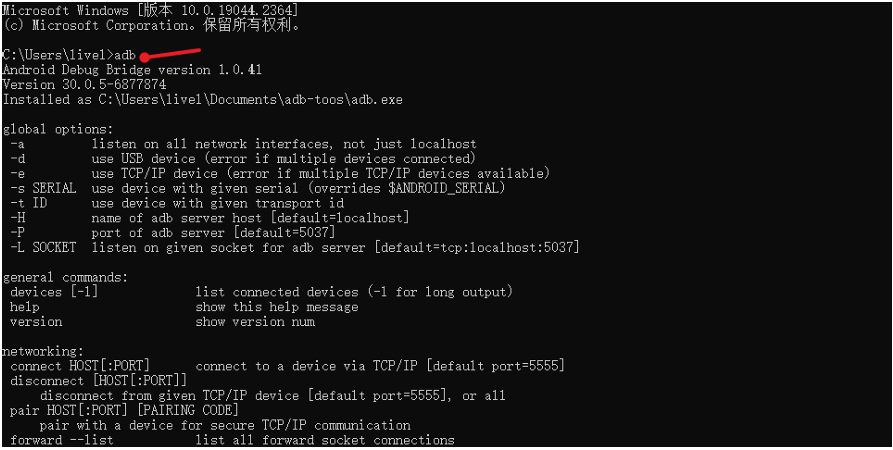

打开命令提示符，输出 adb命令可以直接看到我们的adb已经配置成功

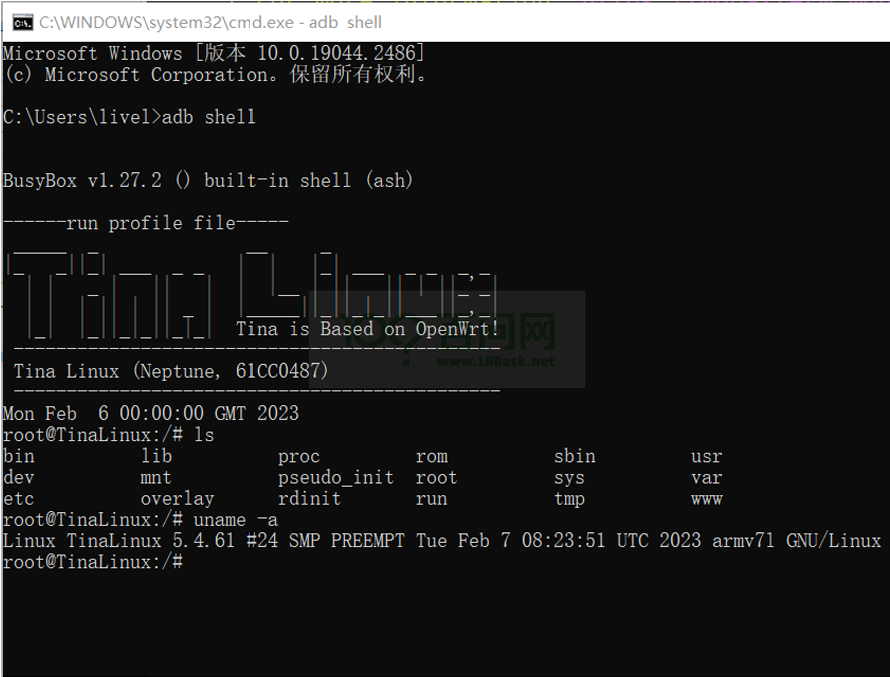

连接好开发板的 OTG 并将其连接至电脑上，然后输入 adb shell就可以自动登录系统

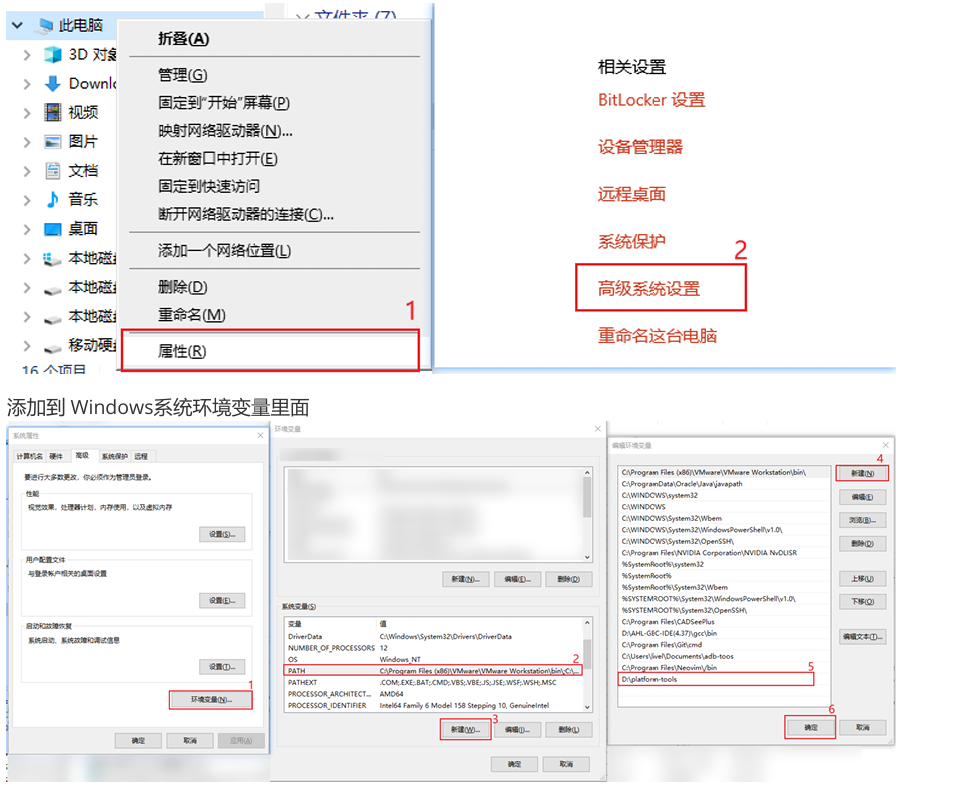

3.4 添加环境变量

右键"此电脑" → 属性 → 高级系统设置 → 环境变量。
在 系统变量 中找到 Path，编辑 → 新建 → 填入 D:\platform-tools。
确定保存，重启命令行生效。

3.5 ADB 登录与文件传输

打开 CMD，输入：

cmd

复制代码

adb shell

即可进入开发板命令行。

文件上传/下载示例：

cmd

复制代码

adb push badapple.mp4 /mnt/UDISK
adb pull /mnt/UDISK/badapple.mp4

注意：ADB 功能需要系统为全志 Tina SDK 构建，默认支持。

四、系统启动流程分析

嵌入式 Linux 从上电到 Shell 大致经过：

text

复制代码

SPL → U-Boot → Kernel → 设备驱动 → Busybox → 应用

对应完整系统就是：

text

复制代码

Bootloader → Linux Kernel → Rootfs (squashfs+ubifs)

从串口日志中可以看到：

BOOT0 初始化 DRAM、时钟，加载 U-Boot。
U-Boot 加载内核设备树，启动内核。
内核挂载 UBI 分区（sys），找到 rootfs 并启动。
init 执行 /pseudo_init，挂载 rootfs_data 和 UDISK 分区。
最后运行 /etc/rc.final，启动 WiFi（XR829 模块），显示 Busybox 欢迎信息。

五、烧录系统到板载 NAND

如果系统损坏或想重刷，可以按照以下步骤。

5.1 准备工作

硬件：开发板 + 两根 Type-C 线（烧录口 + 调试口）
软件：
- PhoenixSuit 线刷工具
- T113 NAND 镜像（文件名类似 tina_t113-100ask_uart3.img）
- 全志 USB 烧录驱动

5.2 进入烧录模式（FEL）

先按住 开发板上的 FEL 白色按键（烧录模式按键）。
同时快速按一下 RESET 按键。
松开 RESET 后继续按住 FEL 约 2 秒，再松开。

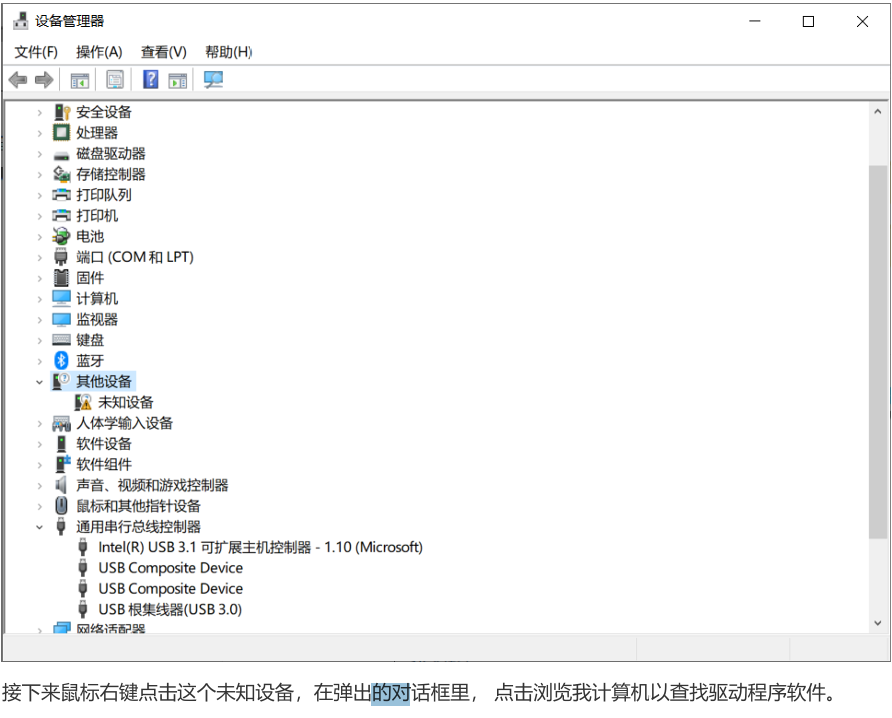

此时设备管理器会识别到一个 未知设备。

5.3 安装全志 USB 驱动（Win10/11）

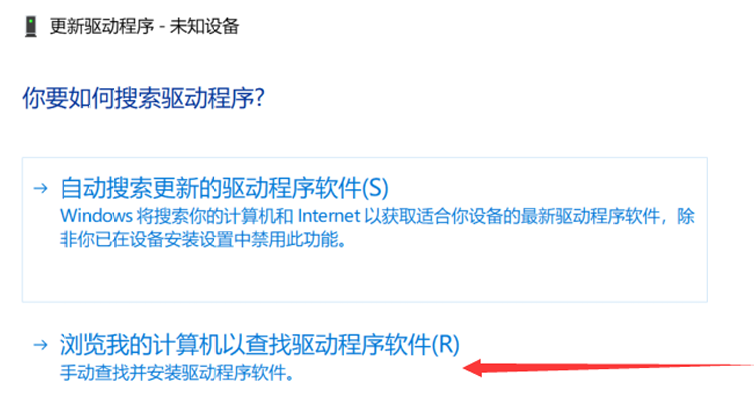

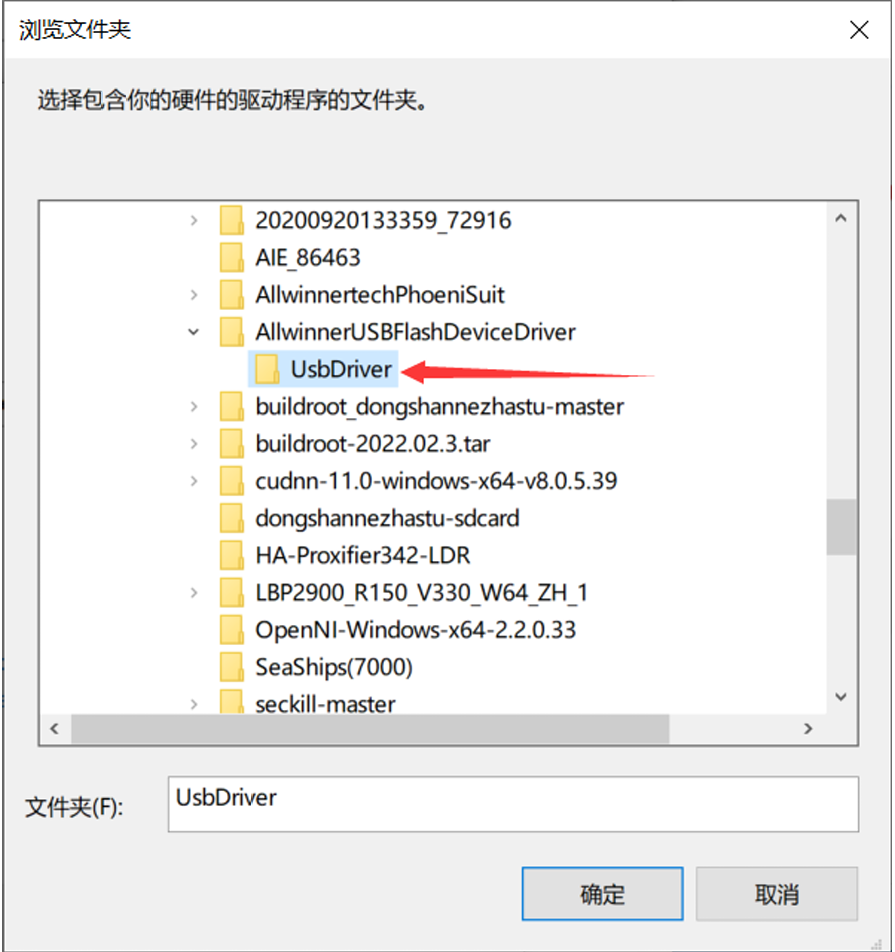

右键未知设备 → 更新驱动程序 → 浏览我的电脑。

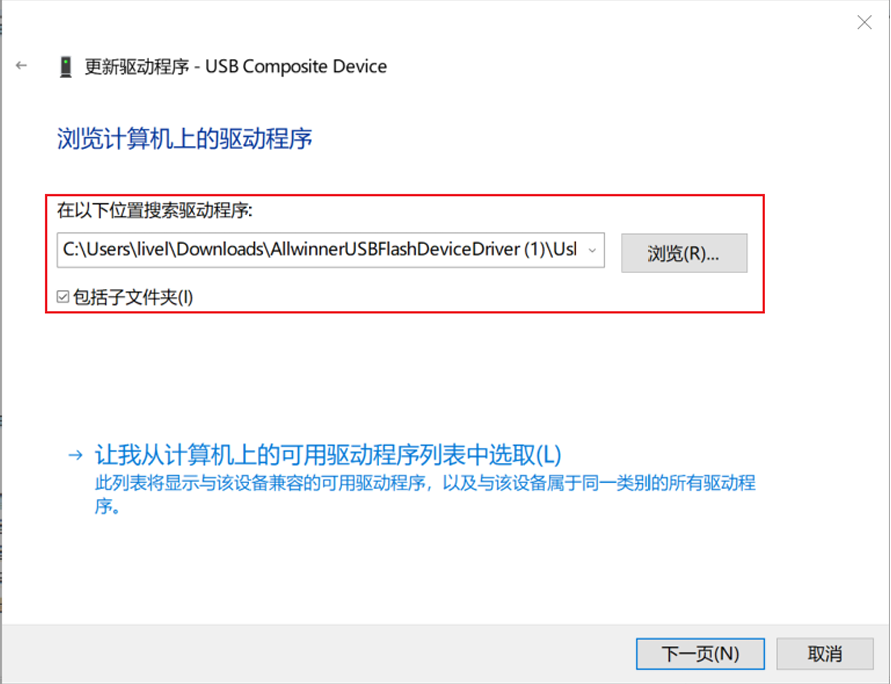

选择驱动文件夹下的 UsbDriver 目录。

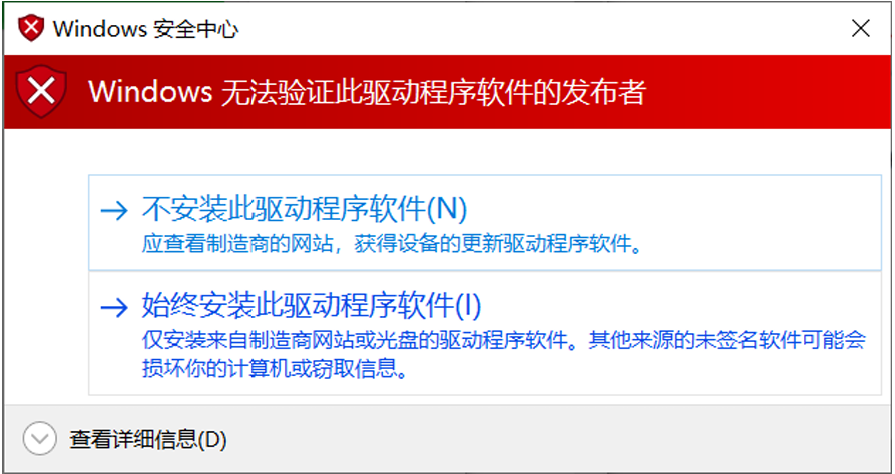

点击"始终安装此驱动程序软件"。

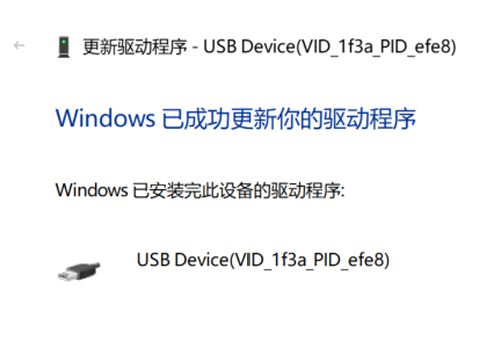

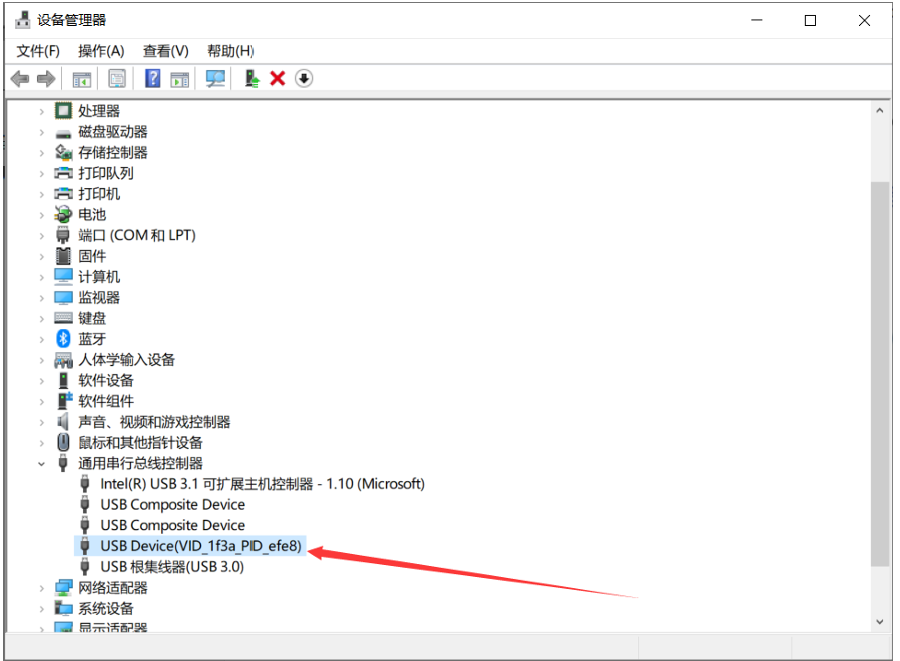

安装成功后，设备会变成 USB Device(VID_1f3a_PID_efe8) 。

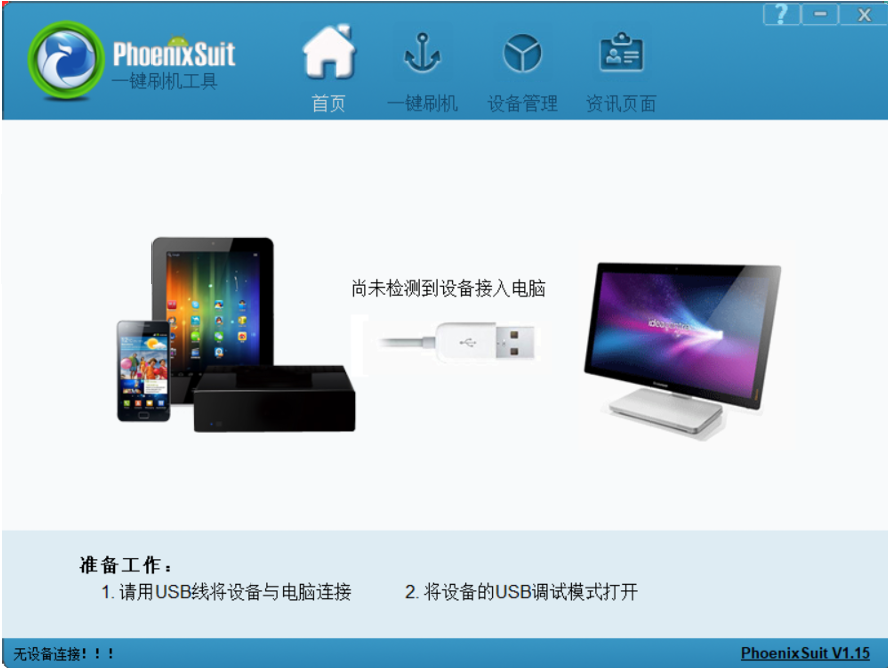

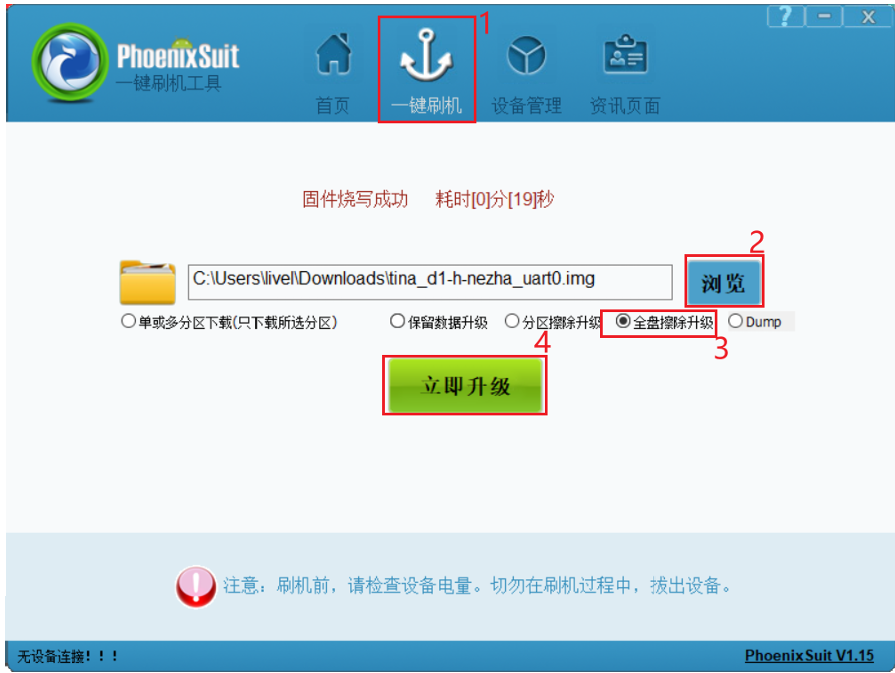

5.4 使用 PhoenixSuit 烧录

以管理员身份运行 PhoenixSuit.exe。
切换到 一键刷机 选项卡。
点击浏览，选择下载好的 .img 镜像。
选择 全盘擦除升级 → 立即升级 。
如果软件没有自动开始，再次按 FEL + RESET 触发烧录。
等待进度条走完，开发板会自动重启。

5.5 验证

重启后打开串口终端，应该能看到完整的启动日志，最后进入 root@TinaLinux:/#。
注意:网卡部分博主没有用adb来传输就行.

六、常见问题与技巧

问题	解决办法
串口无输出	检查 Type-C 线是否插在 Debug 口；流控是否为 None；波特率 115200
ADB 找不到设备	开关拨到 OTG 侧；安装 ADB 驱动；换根数据线
烧录时一直等待设备	重新按 FEL + RESET 进入烧录模式
驱动安装失败	关闭 Windows 强制驱动签名（重启按住 Shift → 高级启动 → 禁用驱动签名）
ADB push 速度慢	使用 USB 2.0 端口，避免延长线
