前言

在ArcGIS Pro矢量数据处理、界址点生成、拓扑检查、空间分析前置处理中,线面要素的节点提取是高频操作。ArcGIS Pro自带的要素折点转点工具,能一键批量提取线、面要素的所有折点、起止点、拐点等,还能完整继承原要素的全部属性。本文立足新手实操视角,拆解工具的核心逻辑、分步操作、参数细节、适用场景与避坑要点,标注截图位置,适配课程作业、毕设、职场项目全场景。

一、工具核心逻辑与实操步骤

要素折点转点的核心作用,是将线、面要素的几何节点,按指定规则批量转换为独立的点要素,同时完整继承原要素的所有属性字段,无需手动录入属性,也无需逐点勾绘,是GIS节点提取的首选工具。

分步操作与核心参数解析

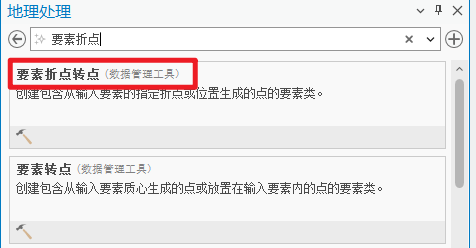

1.打开ArcGIS Pro,点击【分析】→【地理处理】,在搜索框输入要素折点转点,打开对应工具面板。

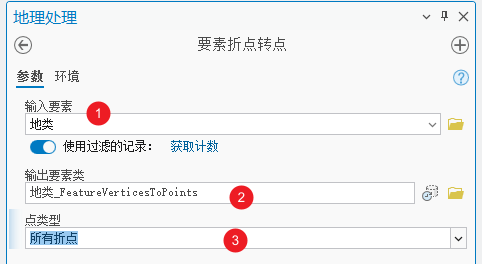

2.输入要素:选择需要提取节点的线、面要素。

3.输出要素类:设置生成点要素的保存路径,建议存入文件地理数据库(.gdb)。

4.点类型:用于指定提取节点的规则,不同选项对应完全不同的提取结果:

  • ALL(默认选项):提取输入要素的所有几何折点,适配宗地界址点、等高线节点、建筑轮廓拐点全量提取的场景;
  • START/END:仅提取线要素的起点/终点,适配河流源头、终点,道路起止点提取场景;
  • BOTH_ENDS:同时提取线要素的起点和终点,是路网分析、网络构建的高频选项;
  • MID:提取线要素每个分段的中点,适配管线、道路分段点位标记场景;
  • DANGLE:仅提取线要素的悬挂点(未与其他线连接的端点),适配拓扑错误检查、线要素闭合修复场景。

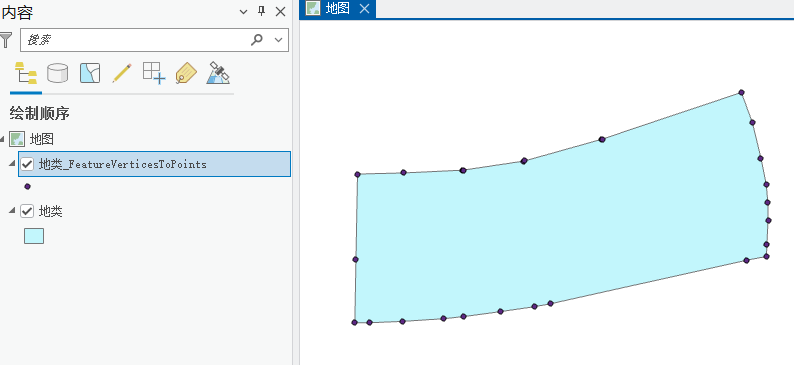

    5.核对参数后点击【运行】,即可一键生成对应规则的点要素。


二、高频适用场景

1.不动产宗地界址点批量提取;

2.道路、河流水系线要素起止点、拐点提取,用于路网分析、水文节点构建;

3.建筑轮廓、地块边界节点提取,用于边界规整、形状优化;

4.等高线节点批量提取,用于DEM构建、高程插值分析;

5.线要素悬挂点批量提取,快速定位拓扑错误,完成线要素闭合修复。

三、新手高频避坑指南

1.点类型参数选错:想要提取线要素起止点,却误选默认的ALL选项,会生成大量冗余点位,需提前明确提取需求,匹配对应规则。

2.坐标系设置错误:直接使用WGS84地理坐标系提取节点,会导致后续距离、面积量算失真,需先转换为投影坐标系再运行工具。

总结

要素折点转点是ArcGIS Pro中实用的基础工具之一,解决了线面节点提取的效率痛点,从全量折点到指定规则的点位提取,都能一键完成,还能完整保留原要素属性。熟练掌握能提升矢量数据处理的效率,也是GIS入门必须掌握的核心操作。
