4K型护套连接器是煤矿电液控制系统中用于信号与电源传输的关键连接部件，广泛应用于液压支架控制器、电磁阀、传感器之间的可靠连接，确保综采工作面自动化控制的稳定性与安全性。
一、核心功能与应用场景
信号传输：实现控制器与执行单元（如电磁阀驱动器）之间的控制指令传输，典型用于电源正负极（24V+/0V）与双路信号（A/B） 的4芯传输。
本安电路适配：符合煤矿井下本质安全（Exibl）要求，可在有甲烷和煤尘爆炸危险环境中安全使用。
主要连接点：
控制器 ↔ 电磁阀驱动器
控制器 ↔ 压力/位移传感器
相邻支架控制器级联通信（总线跳线）
耦合器 ↔ 邻架控制器
二、关键技术参数（以主流型号 ZE0703-09 系列为例）
表格
参数项 指标
芯数 4芯（4K）
额定电压 ≤36VDC
工作电流 ≤3.0A
接触电阻 ≤12.8mΩ/km
绝缘电阻 ≥500MΩ
防护等级 IP67（防尘防水，可短时浸水）
抗拉强度 >2600N
弯曲半径 >R35mm 或 胶管外径10倍
工作温度 -40℃ 至 +90℃
防爆等级 Exibl（本质安全型）
认证要求 必须具备煤安认证（MA）
注：不同长度规格（如250mm、450mm、850mm等）可根据实际布线距离定制。
三、结构与材料优势
导体：多股镀锡铜丝，截面积1.0~1.5mm²，柔韧耐弯折。
绝缘层：乙丙橡胶（EPR）或PVC，保障电气隔离。
增强层：高碳镀锌钢丝编织网，编织密度≥80%，提供高强度机械保护。
外护套：阻燃氯丁橡胶（CR），符合MT818标准，具备阻燃、抗静电、耐油、耐磨特性。

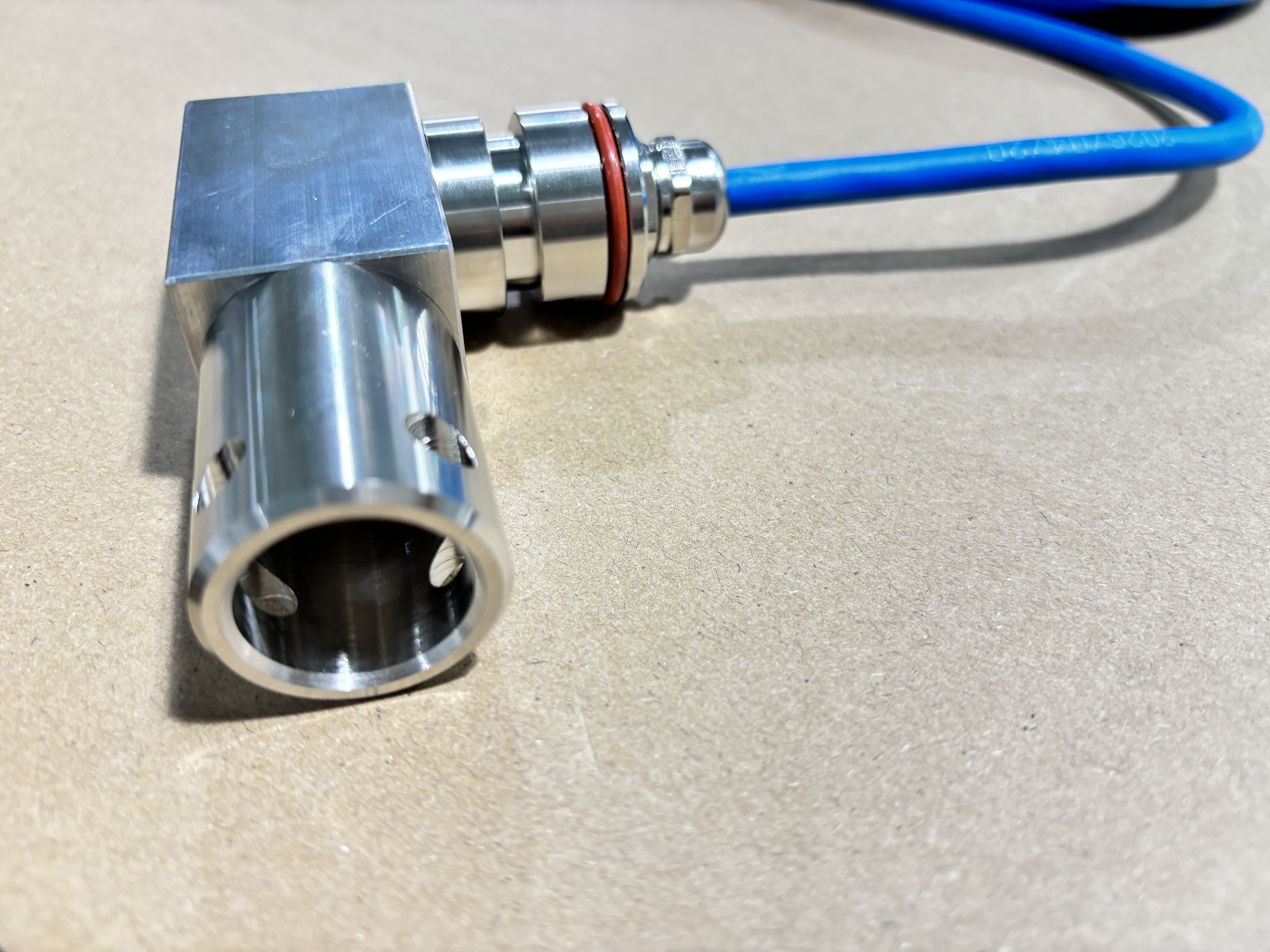

接头设计：金属螺纹锁紧（M16/M24），带密封圈，防松动、防水防爆。

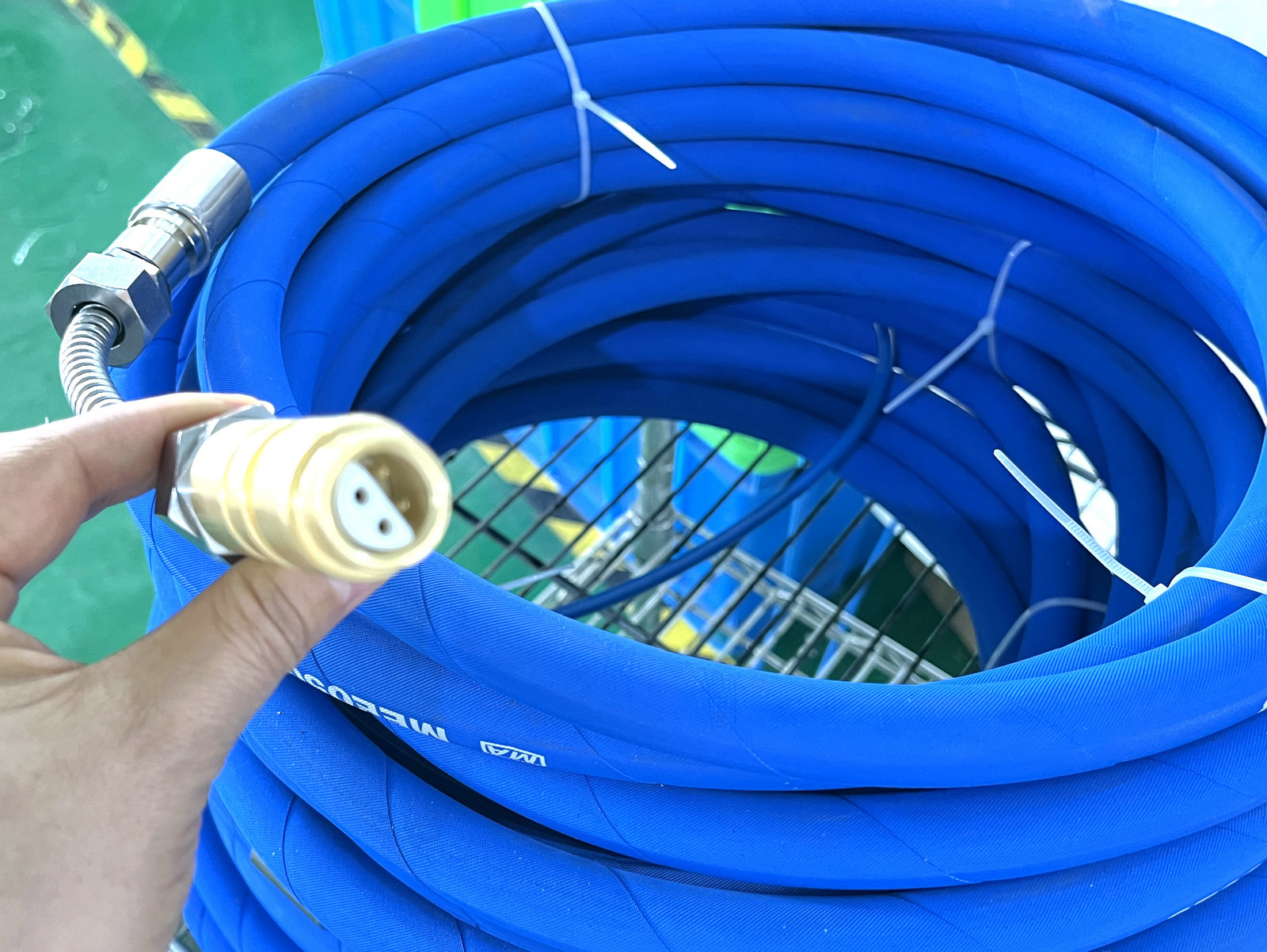

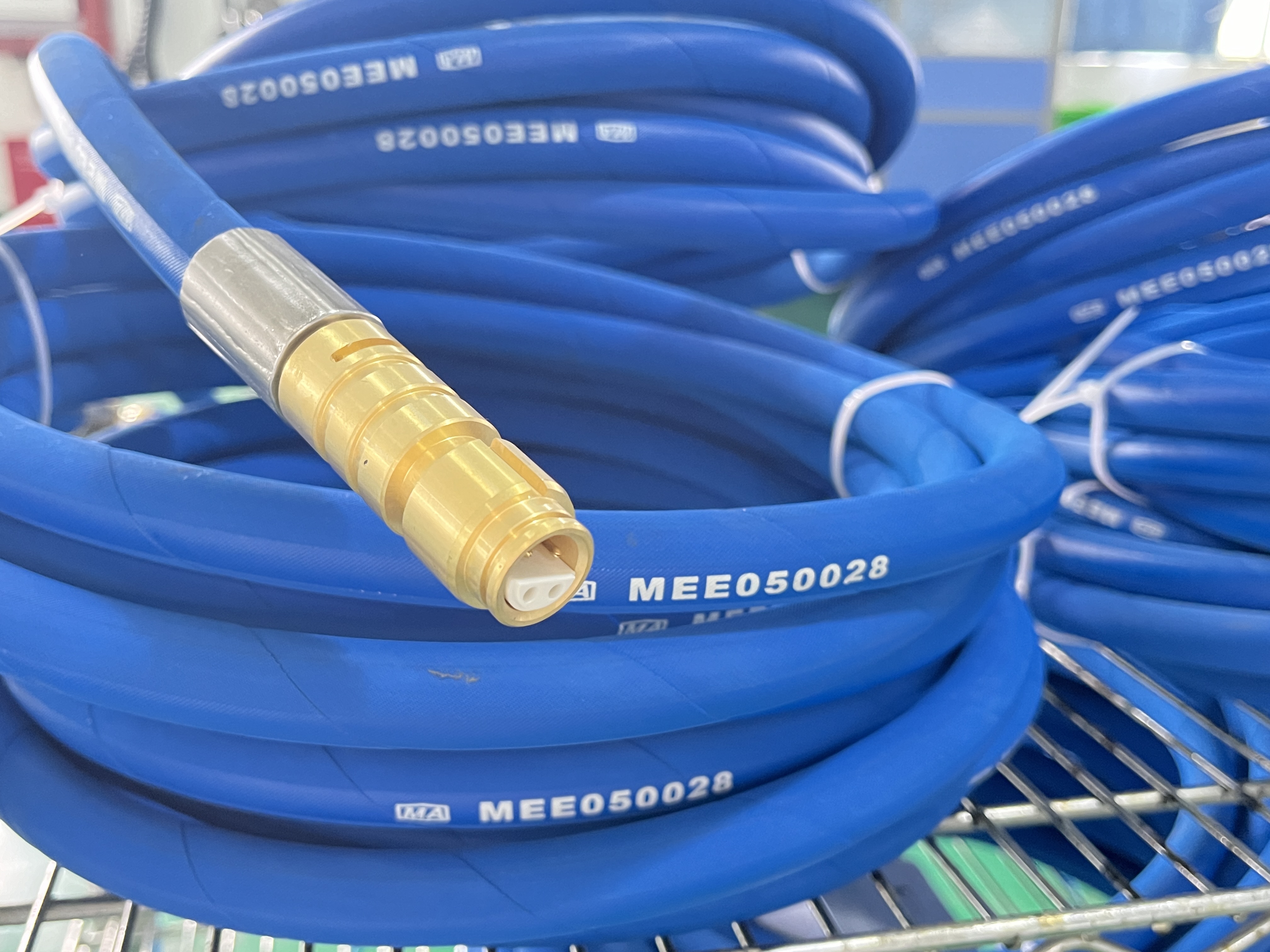

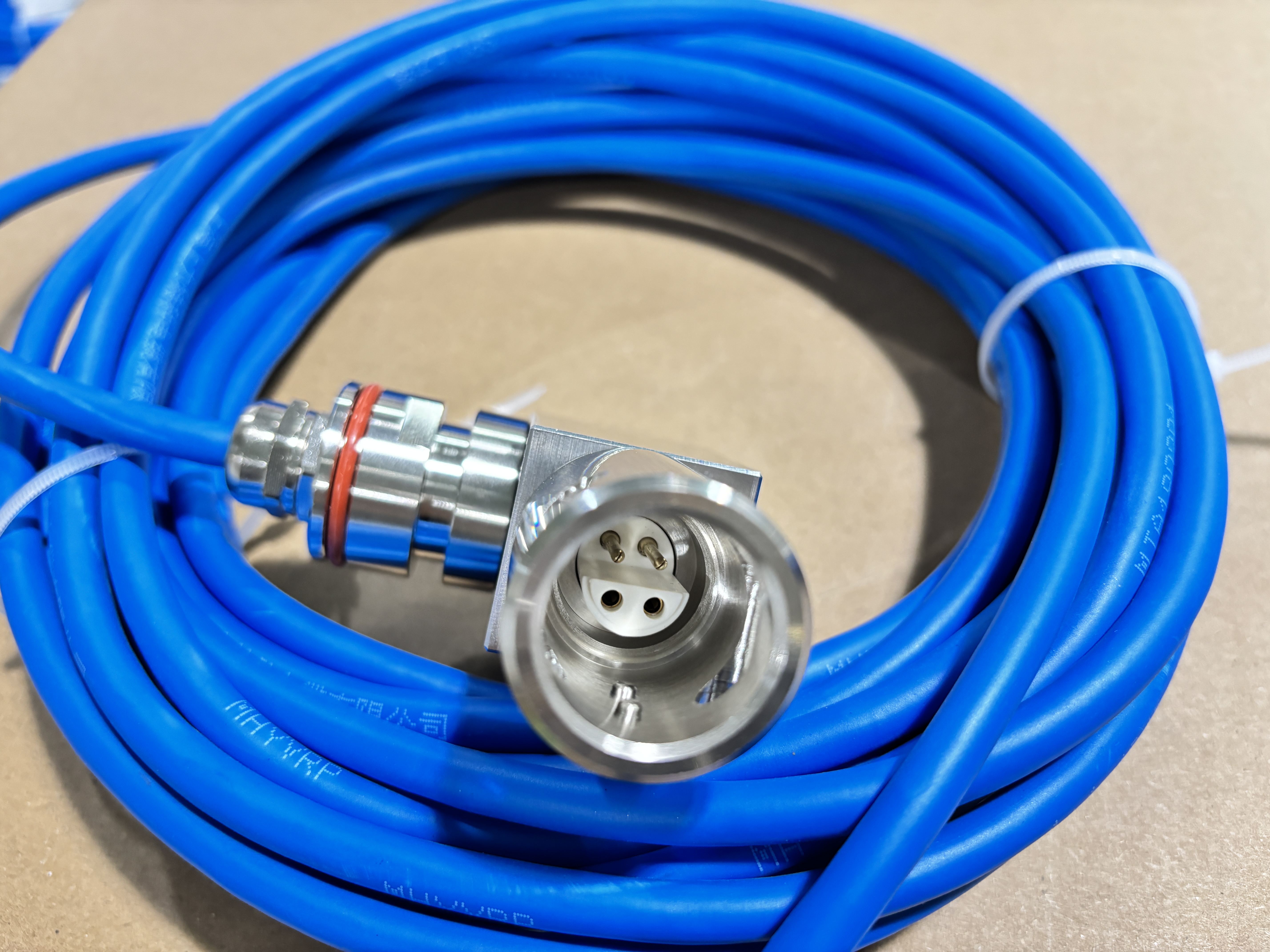

4k型护套连接器 ze0703-09(850) 煤矿电液控制系统
|----------|-----------------|
| 4K型护套连接器 | ZE0703-09(1000) |
| 4K型护套连接器 | ZE0703-09(1200) |
| 4K型护套连接器 | ZE0703-09(2000) |
| 4K型护套连接器 | ZE0703-09(1500) |
