穿透宿主机内核：QNAP Virtualization Station 硬件直通解析

穿透宿主机内核：QNAP Virtualization Station 硬件直通解析

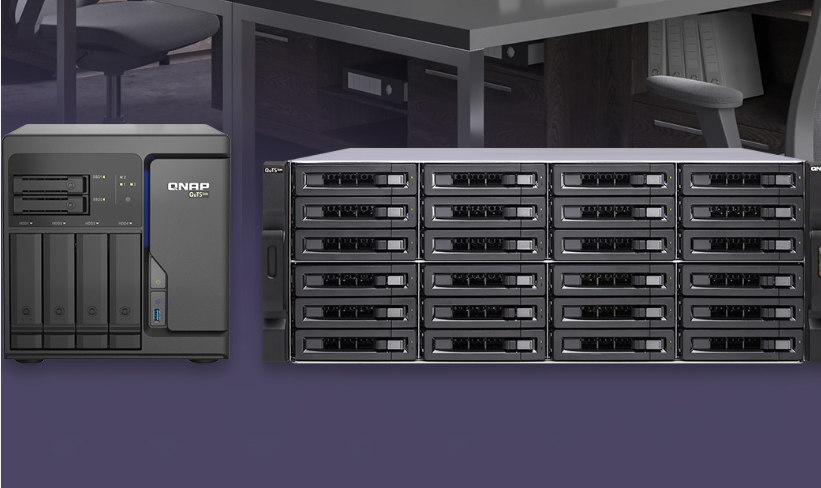

在现代企业 IT 拓扑中，网络附加存储（NAS）早已跨越了单一的数据归档边界，演进为边缘计算（Edge Computing）的核心节点。企业希望在威联通（QNAP）设备上直接运行 Windows Server 域控、Linux 数据库服务器或 pfSense 软路由防火墙。

然而，传统的全虚拟化（Full Virtualization）技术存在极其严重的"协议税"：虚拟机的网络封包和硬盘读写指令，必须经过宿主机操作系统内核的反复翻译与上下文切换。本文拆解威联通内置的 Virtualization Station（虚拟化工作站） 引擎，探讨其如何基于 KVM/QEMU 架构，通过 IOMMU 内存映射 与 SR-IOV 网络解耦，击穿宿主机的内核堆栈，赋予虚拟机近乎裸金属（Bare Metal）的物理算力。

一、 IOMMU 与 PCIe 直通：绕过内核的直接内存访问

当虚拟机内部的 AI 算法程序试图调用安装在 QNAP 物理机箱内的 NVIDIA 显卡进行张量（Tensor）运算时，如果采用传统的虚拟化拦截机制，性能损耗将高达 30% 以上。

1. 冯·诺依曼架构下的虚拟化瓶颈：

   • 传统虚拟机的硬件请求，必须先发送给虚拟机的 Guest OS 驱动，再由宿主机（Host OS，即 QTS/QuTS hero）的 Hypervisor 截获并翻译，最后才下发给真实的物理硬件。这种多层软件栈的介入，导致微秒级的总线延迟被放大为毫秒级。

2. VT-d/AMD-Vi 的硬件级隔离：

   • Virtualization Station 深度调用了现代处理器的 IOMMU（输入/输出内存管理单元）指令集。

   • IT 管理员在威联通后台配置 **PCIe 直通（Passthrough）**时，Hypervisor 会在系统最底层执行物理隔离。它将指定的 PCIe 设备（如一块 U.2 NVMe 固态硬盘或独立 GPU）的控制权，从 QNAP 宿主机操作系统的设备树中强行剥离。

3. 零跳转的 DMA 通信：

   • 剥离后，该物理设备的寄存器被直接映射到虚拟机的内存空间中。

   • 虚拟机内部的 Windows 或 Linux 原生驱动程序被直接加载。应用程序向该硬件发出的运算指令，完全绕过了 QTS 宿主机的 Linux 内核，通过直接内存访问（DMA）机制瞬间抵达硅晶体。这使得虚拟机在进行视频渲染或数据库查询时，其硬件响应延迟与部署在独立物理服务器上绝对一致。

二、 SR-IOV 物理切割：网络协议栈的彻底解耦

在软路由（如 OpenWrt/pfSense）或核心网关虚拟机的部署中，网络吞吐量是绝对的瓶颈。传统的虚拟交换机（vSwitch）虽然方便，但每一个穿过 vSwitch 的数据包都需要消耗 QNAP 宿主机的 CPU 算力进行 MAC 地址查表与内存拷贝。

• 物理功能（PF）与虚拟功能（VF）的裂变：

  • 威联通系统在兼容的万兆（10GbE）或 25GbE 智能网卡上激活了 SR-IOV（单根 I/O 虚拟化） 硬件特性。

  • 这一技术在 PCIe 物理总线级别，将一张实体的物理网卡（Physical Function, PF），硬生生切割成多个独立的虚拟网卡（Virtual Function, VF）。每一个 VF 都拥有独立的物理队列、寄存器与 MAC 地址，但在外观上共享同一根物理光纤。

• 内核旁路（Kernel Bypass）的数据流：

  • 在 Virtualization Station 中，虚拟机被直接绑定到一个 VF 上。

  • 虚拟机内部产生的数据包，从 Guest OS 的网卡驱动发出后，直接跌入物理网卡芯片的硅晶体队列中并推向广域网。全程不唤醒 QNAP 宿主机 CPU，不进入宿主机的 Linux TCP/IP 协议栈，不消耗宿主机的系统内存。

  • 这种网卡底层的物理硬切割，彻底消灭了"虚拟机抢占 NAS 存储算力"的隐患，使得单台 QNAP 节点能够同时跑满双向 25Gbps 的存储 I/O 与虚拟机网络路由。

三、 Virtio-blk：存储总线虚拟化的降维打击

对于无法直接进行 PCIe 直通的系统磁盘盘文件（Image File），威联通通过 Virtio 框架进行了总线降维。

• 摒弃 IDE/SATA 模拟：

  • 传统虚拟化为了追求兼容性，会利用 CPU 算力向虚拟机模拟出古老的 IDE 或 SATA 硬盘控制器。这种模拟会产生海量的 SCSI 指令集翻译开销。

• 半虚拟化（Paravirtualization）信道：

  • Virtualization Station 采用 Virtio-blk 或 Virtio-scsi 接口。虚拟机明确"知道"自己运行在虚拟环境中，它不再发送复杂的硬件控制指令，而是直接通过共享内存环（Ring Buffer），将读写请求极其精简地打包并抛给底层的 ZFS 存储池。

  • 这种半虚拟化机制，大幅降低了虚拟机在高并发 4KB 随机写入时引发的宿主机 CPU 中断风暴（Interrupt Storm），确保了数据库虚拟机在 NAS 内部依然能获得平稳的 IOPS 曲线。

四、 总结

威联通 Virtualization Station 并非简单的虚拟机套件，而是一套基于 KVM 架构的底层物理资源切割引擎。它通过引入 IOMMU 的内存映射实现了计算外设的绝对直通，利用 SR-IOV 硬件级切割瓦解了虚拟交换机的协议税，并依托 Virtio 框架优化了存储总线。这套机制打破了宿主机与虚拟机之间的内核壁垒，将一台单纯的存储阵列，重构为具备裸金属响应速度的边缘计算物理沙盒。
