本文所述 2.5D 组态可视化方案，基于图扑软件HT 引擎构建。HT 是依托 WebGL 与 Canvas 实现的纯前端可视化插件，具备 2D/3D 图形渲染、图元组件封装、场景动态控制等核心能力，可支撑工业互联网、智慧园区、数据中心等场景的 Web 端组态开发。
2.5D（等距轴测）技术定义
2.5D 即等距轴测设计，通过二维平面投影同步呈现物体三维坐标面特征，兼顾立体感与渲染效率。实现则无需完整 3D 建模计算，以轻量化方式完成空间呈现，降低前端加载与交互开销。
整体技术流程
- 场景搭建：依托 HT 可视化编辑工具，完成 2.5D 轴测场景的绘制与组态搭建。
- 数据对接：通过 WebSocket、HTTP 双通信协议，对接后端服务、物联网测点及业务数据库，统一拉取实时与历史业务数据。
- 前端驱动：基于 JavaScript 调用 HT 开放 API，统一实现数据绑定、动画渲染、交互逻辑、告警联动及远程指令下发能力。
- 跨端呈现：采用 B/S 浏览器架构部署，兼容电脑、平板、可视化大屏等多终端，免客户端安装，快速轻量化访问。
2.5D场景搭建与加载
- 依托 HT 可视化编辑工具，快速完成 2.5D 组态场景的绘制与搭建。
- 支持组件化加载模式，可承载十万级图元与设备点位，保障场景高效渲染与稳定运行。
实时数据接入与动态刷新
- 支持 WebSocket 长连接推送、HTTP 轮询两种数据获取方式。
- 前端通过 JS 脚本监听数据变更，调用 HT 的 API 实时更新数字、图表、状态指示灯、进度条等面板元素，无刷新更新界面。
告警机制与阈值控制
- 预设设备 / 环境指标阈值，前端对接测点数据后自动判断越界。
- 通过 HT 接口触发颜色变化、闪烁、弹框、列表高亮等可视化告警，实现风险主动识别。
远程控制与指令下发
- 前端界面操作事件绑定 JS 逻辑，通过 WebSocket/HTTP 向后端发送控制指令。
- 支持设备启停、模式切换、参数调整等远程操作，形成 "监测 - 告警 - 控制" 闭环。
跨平台与 B/S 架构优势
- 纯 Web 渲染，无插件、无客户端，支持多终端统一访问。
- 对比传统 C/S 组态软件，降低部署与硬件成本，适配企业数字化转型架构升级。
典型场景技术实现详解

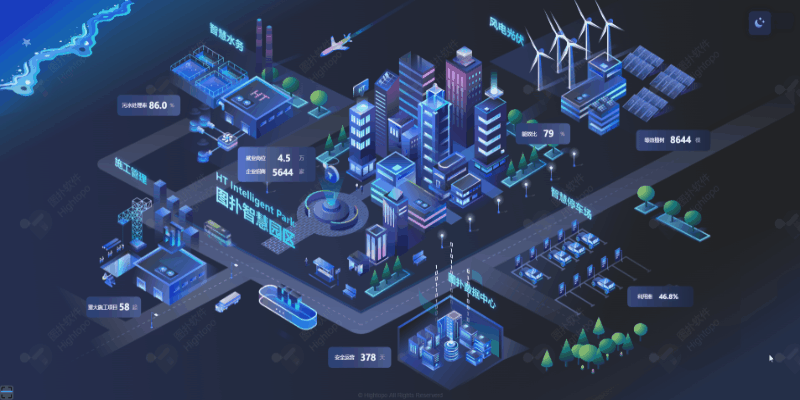

智慧园区 2.5D 组态
- 多系统集成：HT 场景中加载建筑、设备、管线、车位等轻量化模型，对接能效、安防、停车、储能、碳排放等子系统接口。

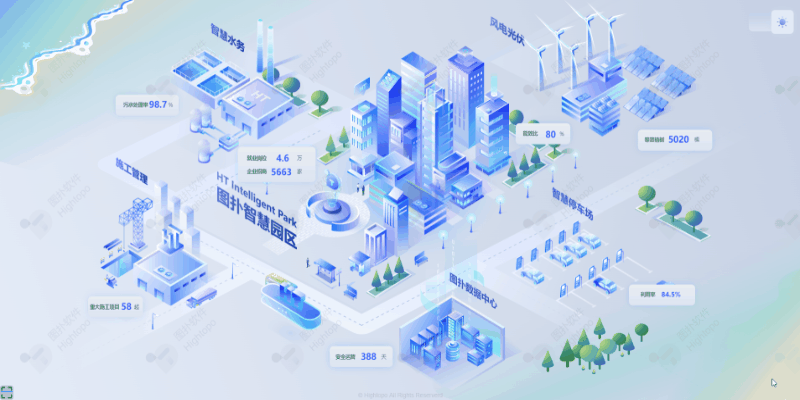

- 空间可视化：以 2.5D 轴测视角还原园区布局，支持昼夜场景切换。
- 源网荷储可视化：对接发 / 用 / 储 / 荷电测点数据，通过 HT 动画 API 呈现能量流向，图表展示实时功率、负荷、碳排放指标。
- 集中监测：点位绑定设备状态，点击查看详情；阈值触发告警，支持区域 / 类型多维度筛选。

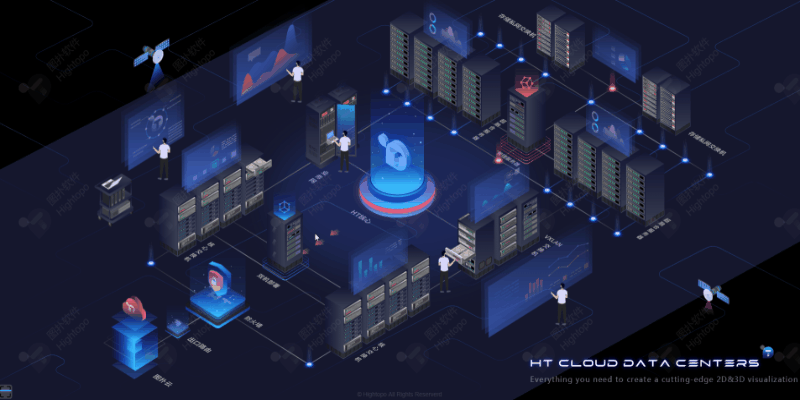

数据中心可视化
- 资产与动环可视化：通过 2.5D 组态图元绘制机房机柜、UPS、管线、空调等设备及设施布局，通过传感器对接温湿度、电力负载、CPU 使用率、设备型号等数据，实现机房资产与动环状态的可视化集中监控。管线可视化：HT 渲染电气 / 网络管线拓扑，清晰呈现链路走向，提升故障定位效率。
- 动态数据面板：列表与图表实时刷新，支持资产检索、状态筛选、容量统计。
- 运维整合：汇聚多系统数据，缩短故障响应时长，支撑精细化运维。

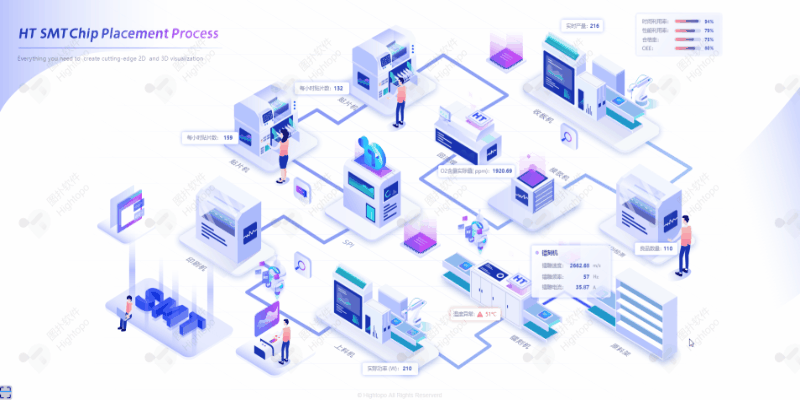

SMT 生产线可视化
- 产线轻量化建模：快速搭建 SMT 工艺流程 2.5D 图元，对接产线控制器与采集终端。
- 生产指标监控：通过 HT 图表组件展示 OEE、时间利用率、性能利用率、产量、直通率、不良率等核心指标。
- 异常告警与远程控制：数据越界即时告警；前端下发启停、调速等指令，远程控制设备运行。
- 轻量化部署：B/S 架构降低硬件配置要求，支持车间多终端访问。
汽车生产线可视化
- 全流程建模：以 2.5D的方式还原冲压、焊接、涂装、总装四大工艺环节。
- 数据采集与看板：对接产线 PLC、传感器，展示产线利用率、工时、停线时间、工序状态。
- 智能协同：基于大数据与物联网，通过 HT 呈现全局能耗、成本、效率，支撑智能调度与最优控制。
技术优势总结
- 渲染引擎：基于 WebGL + Canvas 双渲染内核，原生支持 2D/2.5D/3D 组态场景，渲染流畅度高，运行稳定。
- 数据对接：支持 WebSocket/HTTP 双协议灵活接入，适配工业现场多种数据采集方式，可对接物联网测点、业务数据库等多类数据源。
- 开发模式：采用纯前端 JS 调用 HT API 实现业务逻辑，通过组态化搭建替代传统建模流程，开发周期短、迭代效率高。
- 部署与扩展：基于 B/S 架构实现跨平台访问，组件化设计支持海量设备点位接入与业务场景快速扩展。
- 对比传统组态：摆脱客户端安装限制，界面表现力更强，适配工业互联网云化、Web 化的发展趋势。
应用价值
HT 2.5D 组态技术以纯前端组态搭建 + 实时数据驱动 + Web 端轻量化呈现为核心，实现工业与园区场景的全要素可视化、集中监控、远程控制与智能告警，有效降低系统建设与运维成本，提升管理效率与决策能力。
