PCB设计-退耦电容

在芯片的供电引脚,通常会放一个0.1uf的电容,称之为退耦电容。

退耦电容的作用:

耦(器件间的耦合),电压从电压源出来之后,由于导线上的寄生电容、寄生电感,以及其他器件的影响,即使信号在从源头出来的时候是比较干净的,最终到达器件时也可能被影响而变得存在波动。退耦电容就是解决这个波动。

容值的选择:

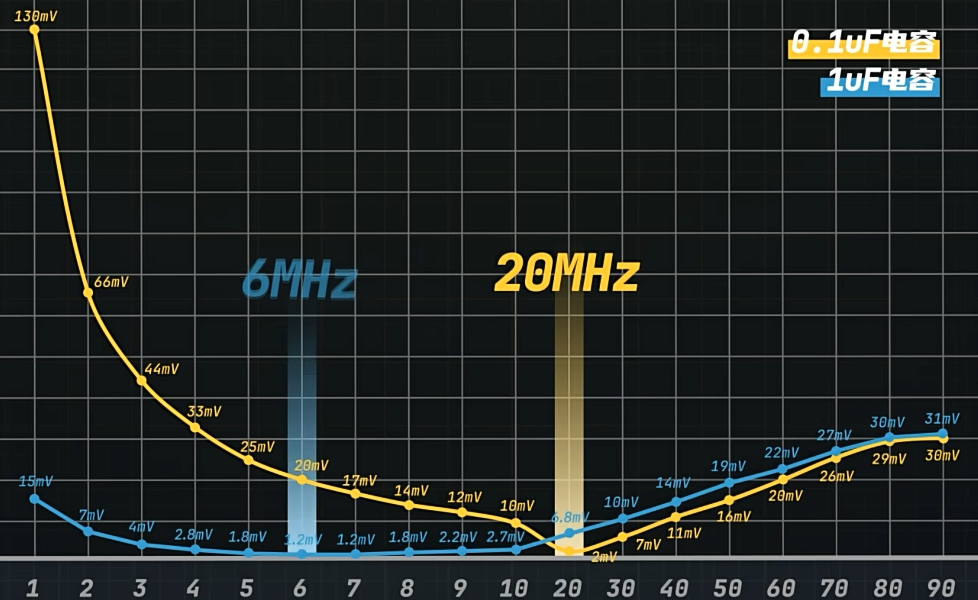

实际的电容是一个非理想器件,存在寄生电感。电容容值越大,电感的感值越大。所以虽然理论上随着信号频率的增加,电容的容抗会降低,Xc=1/(2pai*f*c),但实际上由于寄生电感的存在,当信号频率大到一定的值之后,容抗的增加比较明显,滤波效果反而会下降。

综合下,使用大电容滤低频信号,小电容滤高频信号。二者并联下,可以滤除近乎全频段的杂波。

经过工程实践,一般在0.1uf与10uf使用。

(来源:bilibili工科男孙老师)
