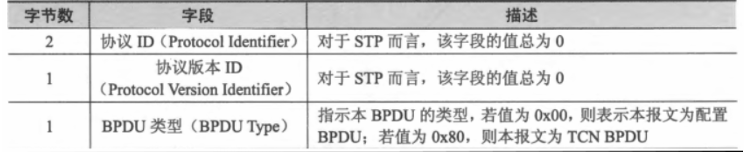

一、TCN BPDU 报文
二、配置BPDU的工作过程
1.只有根设备会主动发送配置BPDU
2.一开始，所有交换机运行之后，都认为自己是根网桥，则会主动发送配置BPDU，从所有激活STP的接口 上发出，此时也能接收到其他设备的配置BPDU，则进行参数选择，选择参数最好的作为根，之后，将 由根网桥周期发送配置BPDU（2s），其他设备仅接收根网桥的BPDU之后进行转发（转发过程也会修 改部分参数），周期保活的老化时间（20s）

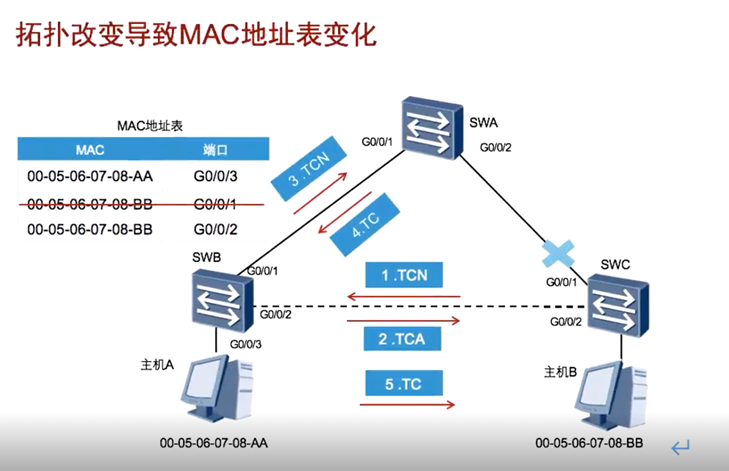

三、TCN BPDU的工作过程
本地的交换链路发生故障后，STP是要重新收敛，为了加速刷新MAC地址表，将会给自己本地的所有接 口发送TCN BPDU，之后，上级设备收到之后，将回复 TCA位置1 的配置BPDU作为确认，之后再逐级 向上转发TCN BPDU，同时也要逐级确认，最终传递到根网桥身上，之后，根网桥下发 TC位置1 的配置 BPDU，再逐级下发到每一台设备上，所有收到TC位置1的配置BPDU设备，将自己本地的MAC地址表 老化时间从默认的300s，减少到15s（和转发延迟同步）
四、生成树角色的选举
1.根网桥（RB）
在802.1D中，一个交换网络仅生成一颗树
**2.【选举规则】**首先先比较优先级，优先选择优先级数值最小的作为根网桥，如果优先级相同，则比较 MAC地址，优先选择MAC地址数值最小的作为根网桥
3.BID -- 其中前2个字节是优先级，剩下6个字节为MAC地址
4.【优先级】 -- 2个字节 -- 16位二进制 -- 理论取值范围 0-65535 -- 实际取值范围为0-61440 -- 默认值为 32768
（1）实际上优先级只使用了前四位，后面12位作为拓展系统ID（仅在802.1S中使用）来使用
（2）默认优先级二进制：1000
（3）在修改优先级时，只能按照4096的倍数来进行修改
五、根端口（RP）
每一个非根网桥上有且仅有一个距离根网桥最近的端口作为根端口，用来接收根网桥发送的配置BPDU

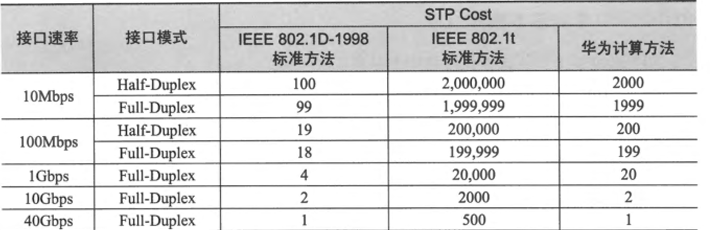

注意：华为设备支持以上三种标准，但是默认使用的是802.1T标准
Huawei\]stp pathcost-standard **【选举规则】** 1.比较接口在接收根网桥BPDU时的开销值大小，最小的作为根端口 2.如果存在多个接口到达根网桥的开销值相同，则比较对端设备的BID，优先选择BIDU最小的设备所对 应的本地接口作为根端口 3.如果对端的BID也相同，则比较对端的PID 2个字节 --**16位二进制 -- 前4位：优先级 ，后12位：接口编号** 先看优先级，优先选择优先级小的端口，如果优先级相同，则比较接口标识，优先选择接口标识数值 最小的-- 四位优先级每1位都代表16 -- 实际取值范围：0-240 -- 默认优先级：1000 ，128 -- 在修改接口优 先级时，也必须按照16位的倍数进行修改 4.如果对端的PID也相同，则比较本地的PID，优先选择PID最小的作为自己的根端口 ### **六、指定端口（DP）** 1.每一条链路上有且仅有一个端口作为指定端口，用来发送或者转发根网桥的BPDU 2.根网桥的所有端口都是指定端口 3.根端口的对端一定是指定接口 **【选举规则】** 1.比较发出BPDU时携带的PRC，选择小的那端作为指定端口 2.如果发出时的开销值相同，则比较两个端口所在设备的BID，优先选择BID小的设备所对应的接口作为 指定端口 3.如果BID相同，则比较PID，优先选择PID小的作为指定端口 4.如果PID也相同，则直接堵塞该接口 ### **七、非指定端口（NDP）** 剩余所有没有角色的端口均为非指定端口，需要被阻塞
