💡什么是时序图？
时序图（Sequence Diagram）是UML（统一建模语言）中的一种交互图，用于按时间顺序展示对象/组件之间如何通过消息进行协作。
时序图的核心元素包括：
- 生命线（Lifeline）：代表参与交互的对象（或角色、组件、服务），用带有名字的矩形和向下延伸的虚线表示。
- 激活条（Activation Bar）：表示对象正在执行操作的时间段。
- 消息（Message）：对象之间传递的调用、返回、创建、销毁等信号，用箭头表示。
- 交互片段（Combined Fragment）：如alt（条件分支）、loop（循环）、par（并行）等，用于描述复杂的控制流。
时序图强调时间顺序------越靠近图上方的事件发生越早，越靠近下方则越晚。
🧩来看一个用户登录流程时序图示例

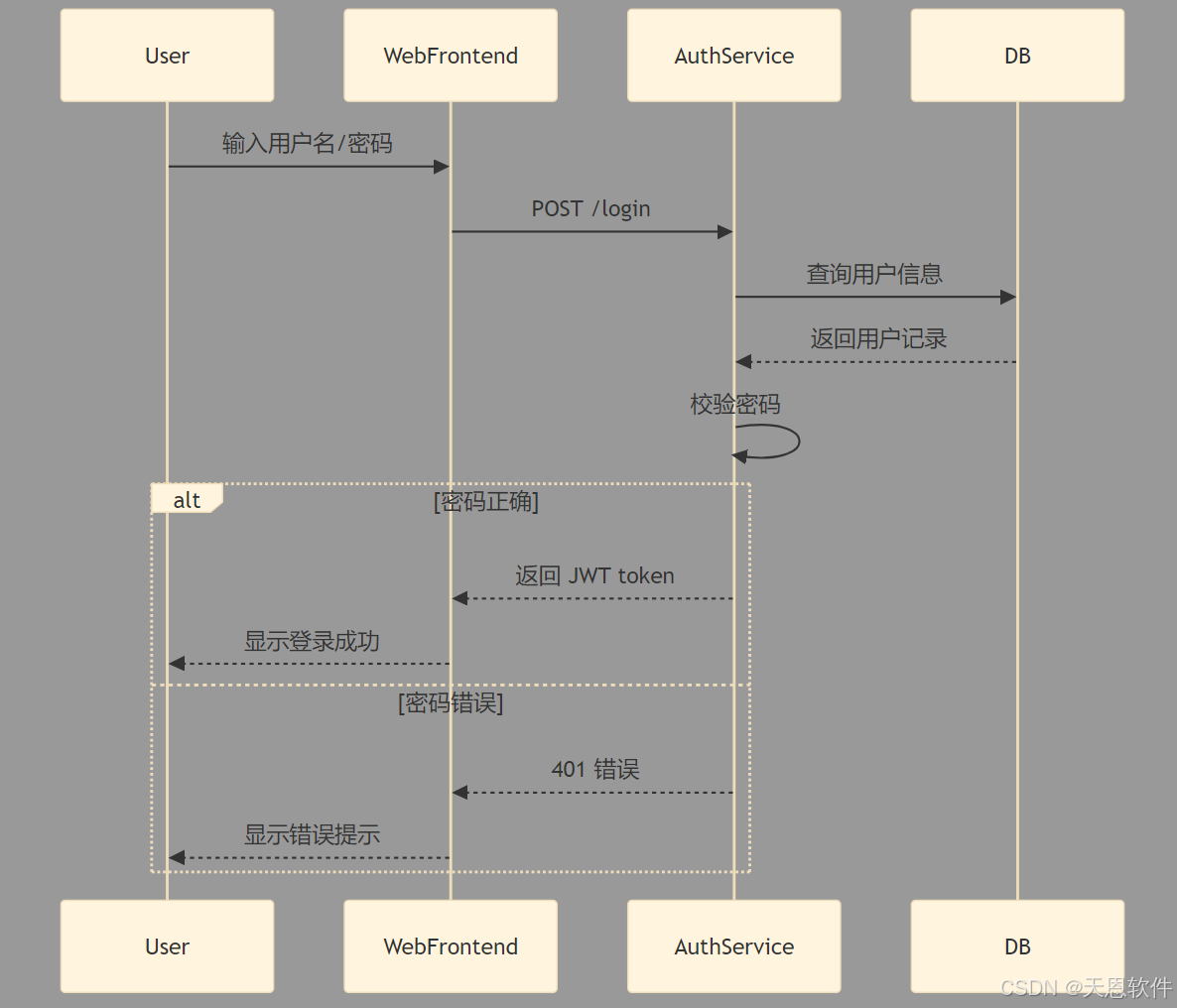

以下是一个时序图示例，该示例完整的演示了一个用户登录的流程：
- 用户(User)通过前端(WebFrontend)界面`
输入用户名和密码`。 - 前端用POST调用`
/login`接口请求认证服务(AuthService)。 - 认证服务`
查询用户信息`访问数据库(DB)，数据库返回用户记录。 - 认证服务验证密码并返回结果。
🪂Mermaid 绘制时序图代码

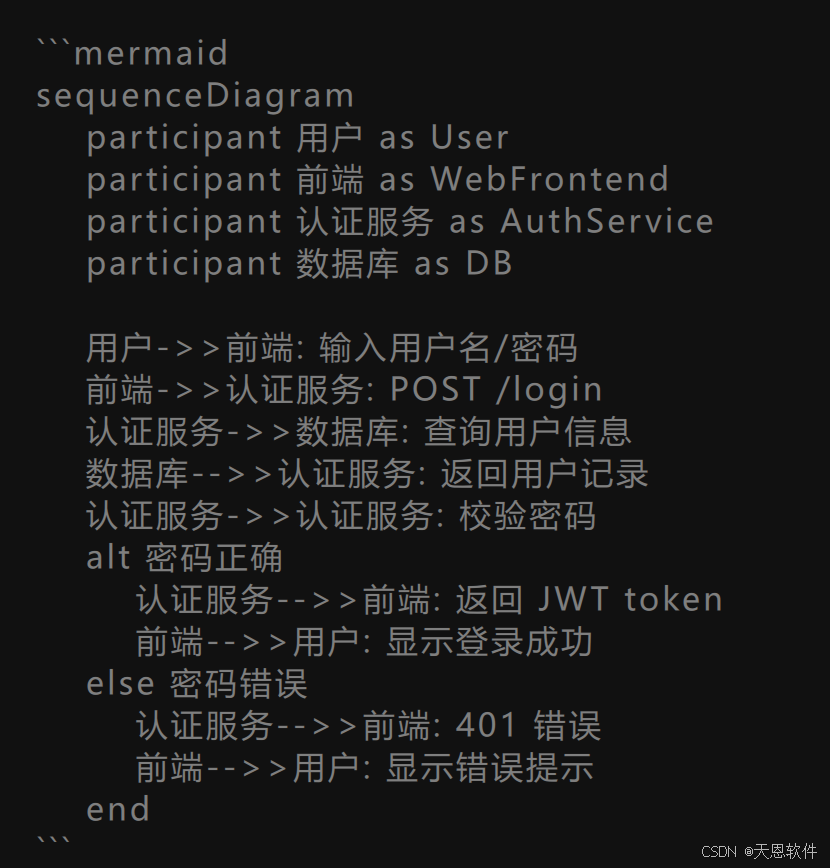

Mermaid 是一种轻量级的图表描述语言，可直接嵌入 Markdown 文档中。以下是用户登录流程示例的mermaid时序图代码：
大多数 Markdown 编辑器如 #WordBN、GitHub、Obsidian 都支持渲染 Mermaid。
🚀Mermaid 时序图语法要点：
| 元素 | 写法示例 | 说明 |
|---|---|---|
| 参与者 | participant 别名 as 显示名 | 定义生命线 |
| 同步消息 | A->>B: 消息内容 | 实线箭头 |
| 返回消息 | A-->>B: 返回值 | 虚线箭头 |
| 自调用 | A->>A: 方法名 | 指向自身 |
| 激活/去激活 | activate A/deactivate A | 控制激活条（也可用+/-简写） |
| 条件分支 | alt ... else ... end | 表示选择逻辑 |
| 循环 | loop 描述 ... end | 表示重复执行 |
| 并行 | par ... end | 表示并发执行 |
🛠️时序图的使用场景
时序图常用于以下场景：
-
系统需求分析
- 描述用户与系统之间的交互流程（例如：登录、下单）。
- 用例的详细展开，展示参与对象如何协作完成一个功能。
-
详细设计与架构文档
- 说明微服务/模块间的接口调用顺序。
- 展示异步消息、回调、事件驱动的交互流程。
-
调试与理解现有系统
- 反向梳理复杂的调用链，帮助新成员理解代码逻辑。
-
协议与接口设计
- 规范 REST API / RPC 的调用顺序和数据流向。
-
编写技术方案/评审
- 用可视化方式降低沟通成本，避免纯文字歧义。
🔚🔸🔸🔸
