一、产品概述
KS4558 是绍兴芯谷科技有限公司（Silicore）推出的一款高性能双运算放大器芯片。该芯片内部集成了两个独立的、高增益、内部频率补偿的运算放大器单元，专为宽电源电压范围应用而设计。无论是在单电源供电还是双电源工作模式下，KS4558 均能提供稳定可靠的性能表现------在推荐工作条件下，其电源电流与电源电压无关，保证了系统在不同供电方案下的一致性。
KS4558 提供 DIP8 和 SOP8 两种主流封装形式，满足不同应用场景的装配需求，是工业控制、消费电子、音频处理等领域的理想选择。
二、主要特点
| 特性 | 描述 |
|---|---|
| 内部频率补偿 | 无需外部补偿元件，简化电路设计，提升系统稳定性 |
| 高直流电压增益 | 典型值约 100dB，确保微弱信号的精确放大 |
| 低输入偏流 | 降低对信号源的负载效应，提升测量精度 |
| 低输入失调电压和失调电流 | 典型失调电压仅 2mV，保证高精度直流应用 |
| 宽共模输入电压范围 | 包含接地电位，支持单电源近地信号检测 |
| 宽差模输入电压范围 | 等于电源电压范围，增强输入信号容限 |
| 大输出电压摆幅 | 可达 0 至 Vcc-1.5V，充分利用电源动态范围 |
| 高输出电流能力 | 典型值 100mA，可直接驱动中等负载 |
| 双封装可选 | DIP8（直插）/ SOP8（贴片），灵活适配不同工艺 |
三、极限参数（绝对最大额定值，Tamb = 25℃）
| 参数名称 | 符号 | 数值 | 单位 |
|---|---|---|---|
| 电源电压 | Vcc | ±18 | V |
| 差动输入电压 | VI(DIFF) | ±30 | V |
| 输入电压 | VI | ±15 | V |
| 工作环境温度范围 | Tamb | 0 ~ +70 | ℃ |
| 贮存温度范围 | Tstg | -65 ~ +150 | ℃ |
⚠️ 注意：超过绝对最大额定值可能导致器件永久性损坏，设计时请确保工作条件在推荐范围内。
四、电特性参数（Tamb = 25℃，Vcc = +15V，Vee = -15V）
| 特性 | 测试条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电源电流 | Vcc = ±15V | Icc | 1.5 | 6.5 | 9.0 | mA |
| Vcc = ±6V | 1.0 | 5.8 | 7.0 | mA | ||
| 输入失调电压 | RS < 10kΩ | VIO | --- | 2 | 5.0 | mV |
| 输入失调电流 | --- | IIO | --- | 5 | 200 | nA |
| 输入偏置电流 | --- | IBIAS | --- | 230 | 500 | nA |
| 大信号电压增益 | Vo(p-p)=±10V, RL<2kΩ | Gv | 20 | 40 | --- | V/mV |
| 最大输出电压（正） | RL ≥ 2kΩ | Vo+ | --- | 13 | --- | V |
| 最大输出电压（负） | RL ≥ 2kΩ | Vo- | --- | -12.5 | --- | V |
| 共模抑制比 | RS < 10kΩ | CMRR | --- | 70 | 90 | dB |
| 电源电压抑制比 | RS < 10kΩ | PSRR | --- | 76 | 90 | dB |
| 输出源电流 | OUT→50Ω→对地 | ISOURCE | 80 | 100 | 130 | mA |
| 输出陷电流 | 正电源→50Ω→OUT | ISINK | 80 | 100 | 130 | mA |
| 转换速率 | RL ≥ 2kΩ | SR | --- | 0.7 | --- | V/μs |
| 大负载输出幅度 | Vcc=±6V, RL=32Ω | Vopp | 3.5 | 4.1 | --- | Vpp |
| 大负载输出失真度 | Vcc=±6V, RL=32Ω, Vout=100mVrms | THD | --- | 1.0 | 2.0 | % |
五、封装信息与引脚定义
封装形式
| 型号 | 封装 | 打印标识 | 包装方式 |
|---|---|---|---|
| KS4558 | DIP8 | KS4558 SXXXX | 50只/管 |
| KS4558M | SOP8 | KS4558M SXXXX | 100只/管 或 4000只/盘 |
注：CHMC 为芯谷科技商标，SXXXX 为周号标识。

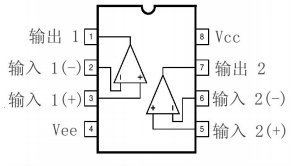

引脚排列（俯视图）
| 引脚 | 功能 | 引脚 | 功能 |
|---|---|---|---|
| 1 | 输出1 (OUT1) | 5 | 输入2正 (IN2+) |
| 2 | 输入1负 (IN1-) | 6 | 输入2负 (IN2-) |
| 3 | 输入1正 (IN1+) | 7 | 输出2 (OUT2) |
| 4 | 负电源 (Vee) | 8 | 正电源 (Vcc) |
六、典型应用场景
基于 KS4558 的高增益、宽电压范围、大输出电流及内部频率补偿等特性，以下是几个典型应用方向：
1. 音频前置放大与耳机驱动
KS4558 的大信号电压增益（典型40V/mV）和高达 100mA 的输出电流能力，使其非常适合作为音频前置放大器。在 ±6V 供电、32Ω 负载条件下，可实现 4.1Vpp 的输出摆幅，THD 仅 1.0%，能够直接驱动低阻抗耳机或小功率扬声器，简化音频设备的设计。
2. 传感器信号调理
得益于宽共模输入范围（包含接地）和低输入偏流（典型230nA），KS4558 可直接处理来自热电偶、压力传感器、光电二极管等传感器的微弱信号，无需额外的电平移位电路。高 CMRR（70dB）和 PSRR（76dB）确保了在工业环境中的抗干扰能力。
3. 电池供电便携式设备
KS4558 支持单电源宽电压工作，电源电流与电压无关，在 ±6V 供电时仅消耗 5.8mA（典型值）。这一特性使其成为电池供电设备（如便携式医疗仪器、手持测量工具）的理想选择，有助于延长电池续航时间。
4. 有源滤波器与信号处理
内部频率补偿设计保证了 KS4558 在闭环应用中的稳定性，无需额外补偿网络即可构建低通、高通、带通有源滤波器。0.7V/μs 的转换速率足以满足大多数音频和低速控制信号的处理需求。
5. 直流增益模块与比较器应用
高达 100dB 的直流电压增益和低至 2mV 的输入失调电压，使 KS4558 在精密直流放大、仪表放大器构建以及迟滞比较器等应用中表现优异。
七、设计建议
- 电源去耦：建议在 Vcc 和 Vee 引脚附近放置 0.1μF 陶瓷电容，抑制高频噪声。
- 输入保护：当输入信号可能超过 ±15V 时，应增加限流电阻和钳位二极管。
- 散热考虑：在驱动大电流负载（如 32Ω 耳机）时，注意芯片功耗和散热条件，确保结温在安全范围内。
- PCB 布局：模拟地与数字地单点连接，输入信号走线远离开关电源等噪声源。
八、总结
KS4558 是一款兼具高性能与高性价比的双运算放大器，凭借内部频率补偿、高增益、低失调、宽电压范围及大输出电流等核心优势，能够覆盖从精密传感器前端到音频功率驱动的广泛应用场景。DIP8 和 SOP8 两种封装形式为从原型验证到批量生产提供了无缝衔接的解决方案。
