我用最直白、最不绕弯 的方式，把 2.4.2 MCU 屏 和 2.4.3 RGB 屏 的区别讲透，你一看就懂👇
一句话核心区别
- MCU 屏 = 屏自己带显存（GRAM），发命令写数据，慢、简单、小屏
- RGB 屏 = 屏没有显存，芯片直接刷像素流，快、复杂、大屏 两者都能显示，但原理、速度、用法完全不一样。
一、2.4.2 MCU 屏（I8080 / SPI / QSPI）
1. 本质
屏内部自带显存 GRAM ，你只需要发命令 + 写数据，屏自己负责刷新显示。
2. 接口信号
- 8080：CS、RS、RD、WR、DB0~DB15
- SPI：SCLK、MOSI、MISO、CS、RS
- 没有同步信号（HS/VS/DE/DCLK）
3. 工作方式
- 发命令：初始化、设置坐标
- 发数据：把颜色写到屏内部 GRAM
- 屏自己不停扫 GRAM 显示，不用芯片一直管
4. 特点
- 优点：接线少、简单、稳、适合静态界面
- 缺点：慢、刷新低、不适合视频 / 动画
- 尺寸：小屏为主（2.4～4.3 寸居多）
- 适合：串口屏、工控面板、静态 UI
二、2.4.3 RGB 屏（并行 RGB）
1. 本质
屏没有显存 ，芯片必须持续不断地输出像素流给屏，一秒刷 60 次。
2. 接口信号
- DCLK（像素时钟）、HS（行同步）、VS（场同步）、DE（数据使能）
- RGB 数据：RGB565 / RGB666 / RGB888
3. 工作方式
芯片内部显示引擎 → 从内存读图像数据 → 实时流输出到 RGB 屏 → 屏只负责显示，不存数据。
4. 特点
- 优点：极快、高刷新、支持视频、大屏、高分辨率
- 缺点：接线多、布线要求高、芯片负担大
- 尺寸：大屏（5 寸、7 寸、10 寸）
- 适合：工业 HMI、智能大屏、视频播放
三、最直观对比表（3 秒看懂）
表格
| 项目 | MCU 屏（2.4.2） | RGB 屏（2.4.3） |
|---|---|---|
| 显存 | 屏自带 GRAM | 屏无显存，芯片提供 |
| 控制方式 | 发命令写数据 | 实时刷像素流 |
| 速度 | 慢，适合静态 | 快，支持视频 / 动画 |
| 接线 | 少，简单 | 多，要等长 / 时序 |
| 屏幕尺寸 | 小屏 | 大屏、高分辨率 |
| 典型场景 | 串口屏、小仪表 | 7 寸工业屏、高清显示 |
四、回到 D12x 文档怎么理解？
- 2.4.2 MCU 屏 ：用 PD 口做 8080/SPI，简单小屏方案
- 2.4.3 RGB 屏 ：用完整 PD 口 RGB 总线，大屏高性能方案 你选哪种屏，就用哪一节的接法，不能混用。
五、你该怎么选？
- 只做简单界面、小屏、成本低 → MCU 屏
- 要大屏、流畅动画、视频 → RGB 屏
我直接把图 2-8、图 2-9、图 2-10 全部翻译成极简表格 ，告诉你每个图是什么屏、用多少引脚、怎么接，保证一眼看懂。
先给你总结论（3 秒看懂）
- 图 2-8 = I8080 MCU 屏（并行） → 用16~24 个引脚
- 图 2-9 = SPI / QSPI MCU 屏（串行） → 只用4~6 个引脚
- 图 2-10 = RGB 屏（并行大屏） → 用28~29 个引脚

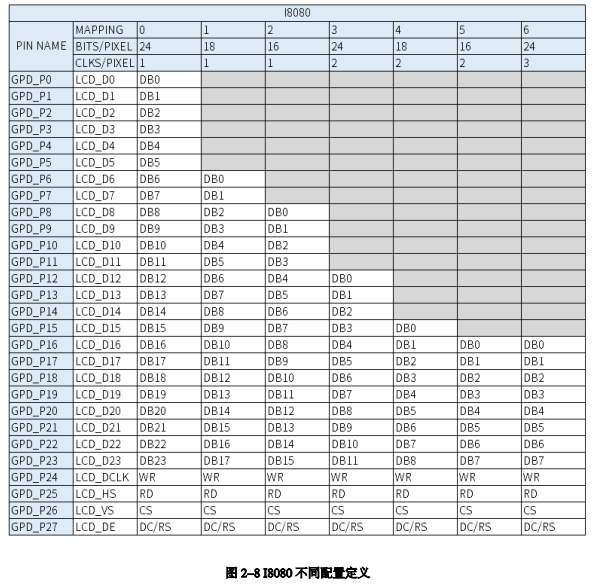

一、图 2-8：I8080 接口（MCU 屏・并行）
用途 ：接 8080 并口 MCU 屏特点 ：速度中等，接线多常用配置：16 位（最常用）
16 位 I8080 必需引脚（共 19 个）
表格
| 信号名 | 对应 D12x 引脚 | 说明 |
|---|---|---|
| DB0 ~ DB15 | PD0 ~ PD15 | 16 位数据 |
| WR | PD24 | 写信号 |
| RS(DC) | PD27 | 数据 / 命令 |
| CS | 任意 GPIO | 片选 |
| RD | PD24 附近 | 读（可选） |

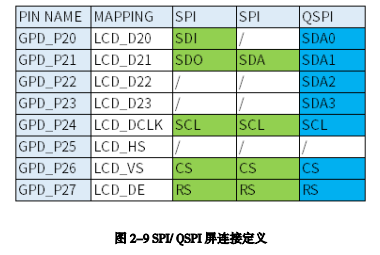

二、图 2-9：SPI / QSPI 接口（MCU 屏・串行）
用途 ：接 SPI 串口屏（最小接线）特点 ：线最少，最简单标准 SPI 屏必需引脚（共 5~6 个）
表格
| 信号名 | 对应 D12x 引脚 | 说明 |
|---|---|---|
| SCK | PD25(HS) | 时钟 |
| MOSI(SDO) | PD21 | 数据输出 |
| MISO(SDI) | PD20 | 数据输入（可选） |
| CS | PD26(VS) | 片选 |
| RS(DC) | 任意 GPIO | 数据 / 命令 |

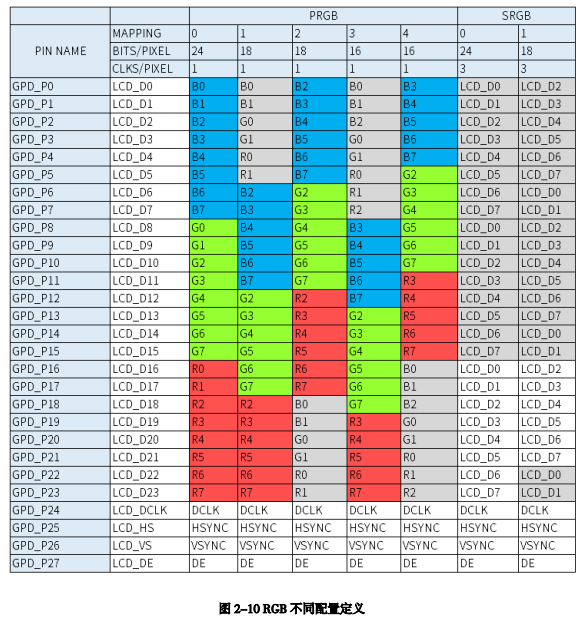

三、图 2-10：RGB 接口（大屏・高清）
用途 ：接 RGB 大屏（7 寸及以上）特点 ：线多、速度快、大屏专用RGB565 必需引脚（共 28 个）
表格
| 信号组 | 信号名 | 数量 |
|---|---|---|
| 数据 | R0~R5, G0~G6, B0~B5 | 18 |
| 同步 | DCLK, HS, VS, DE | 4 |
| 电源 / 背光 | VCC, GND, LED+, LED- | 6 |
四、三个图终极对比表（最直观）
表格
| 图号 | 接口类型 | 屏幕类型 | 最少引脚数 | 适合场景 |
|---|---|---|---|---|
| 图 2-8 | I8080 | MCU 并口屏 | 19 | 中等屏、需要快一点 |
| 图 2-9 | SPI/QSPI | MCU 串口屏 | 5~6 | 小屏、极简接线 |
| 图 2-10 | RGB | RGB 大屏 | 28 | 7 寸 + 高清、流畅 UI |
五、你最该记住的 3 句话
- 图 2-8（I8080）：并口 MCU 屏，线多，速度中等
- 图 2-9（SPI）：串口 MCU 屏，线最少，最简单
- 图 2-10（RGB）：大屏专用，线最多，性能最强
