今天跟大家聊一款专门针对移动电源设计的集成电源管理芯片 ------FM5324HJ1。
先说说它最核心的定位：它是一颗高度集成的方案芯片，把锂电池充电管理、电池升压输出、电量判断和 LED 电量显示这几个移动电源的关键功能，都整合到了单颗芯片里。这样一来，外围电路就可以做得很简单，不用额外搭配 MOS 管，对做方案的朋友来说，能省不少设计成本和 PCB 空间。
先看充电部分。它的充电流程是完整的涓流、恒流、恒压三段式，浮充电压精度能做到 ±1%，充电电流纹波也控制得很小，效率表现不错。输入支持 2.0A@5V 同步开关充电，而且当外部输入电源拔掉之后，芯片会自动切换到电池升压供电模式，这点很实用。
再看升压输出。它的 DC-DC 升压部分精度同样是 ±1%，效率最高能到 94% 以上，在 2.4A 负载下也能维持这个效率水平。高转换效率的好处很直接，就是能减少不必要的发热，同时延长电池的实际使用时间。输出端支持 2.4A@5V 同步开关升压，还做了输出过流、短路保护，加上软启动功能，能避免开机瞬间对负载造成冲击。
电量显示方面，它自带 3 个 LED 驱动端口，能驱动 4 个 LED 来显示电池电量，而且内置了逻辑锁定功能，防止电量指示出现跳变、不稳的情况。另外它还支持自动检测负载启动，空载时也能自动关断，待机电流大约只有 60uA，对低功耗设计很友好。
可靠性上，这颗芯片的保护做得比较全面：输入过压、输出短路、负载过流、芯片温度保护、电池温度保护都有覆盖，同时端口也设计了高性能 ESD 保护电路，整体抗干扰和稳定性都不错。另外还有可选的手电扩流、多种按键模式、可选的电量曲线，支持快速充电功能，能适配不同的产品需求。
封装形式是 ESOP8L，适合做消费级的移动电源和其他便携设备方案。

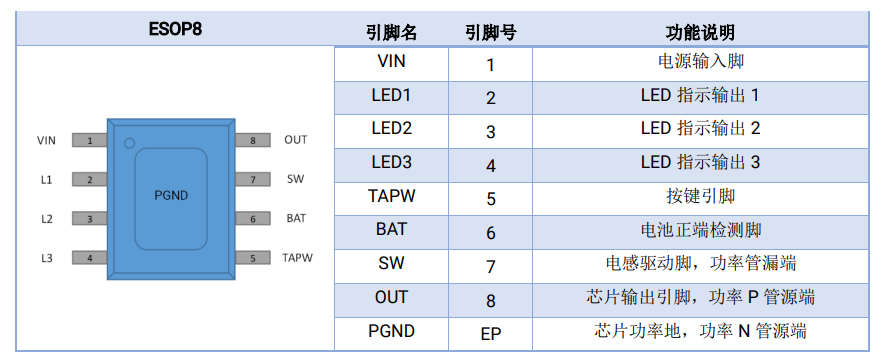

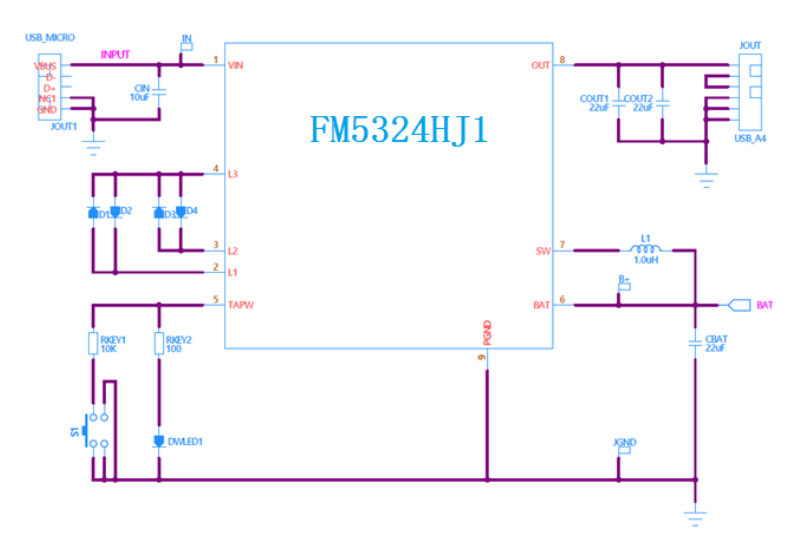

以下是FM5324HJ1封装脚位以及应用电路：
