1.1、投影法的概念。
这是整个画法几何与机械制图的理论基础，大家一定要认真听。
（1）什么是投影法？
我们可以这样理解：投影法 ，就是让光线 通过物体，照射到一个选定的平面上，从而在这个平面上得到物体图形的一种方法。
大家可以联想一个自然现象------阳光下的影子。光线照到你身上，地面上就会出现你的影子。这就是最朴素的投影现象。
而我们工程图学 要做的，就是把这种自然界的投影现象，进行科学的抽象和总结 ，形成一套系统的理论和方法，最终实现用平面图形来准确表达物体形状的目的。
也就是说，我们不是为了画影子，而是为了用投影的方法，把立体物体的形状信息，记录在平面的图纸上。
所以简单总结一下：
-
投影法：光线 → 物体 → 平面 → 得到图形。
-
工程目的 ：把自然界中的投影现象，变成一套科学规则，用于画图和看图。
1.2、投影法的三要素
投影法就是光线通过物体，在平面上得到图形的方法。那么，要形成一个投影，必须具备哪几个条件呢？
我把它总结为投影形成的三要素，大家记一下：
第一，空间物体。
也就是被投影的对象。在工程图学中，任何复杂的立体都可以归结为点、线、面这些最基本的几何元素。所以，我们研究投影，往往从点的投影开始，逐步过渡到线、面，再到立体。
第二，光源。
也就是产生投影的源头。在投影法中，我们把它抽象为投射中心 和投射线。光源的位置不同，投射线的方向就不同，产生的投影效果也不一样。比如，灯光是放射状的，太阳光可以看作是平行光。
第三，投影面。
也就是投影落在上面的那个平面。它可以是平面，也可以是曲面，但在我们工程图学中最常用的是平面。图纸，本质上就是一个投影面。
1.2、投影法的分类
（1）中心投影法

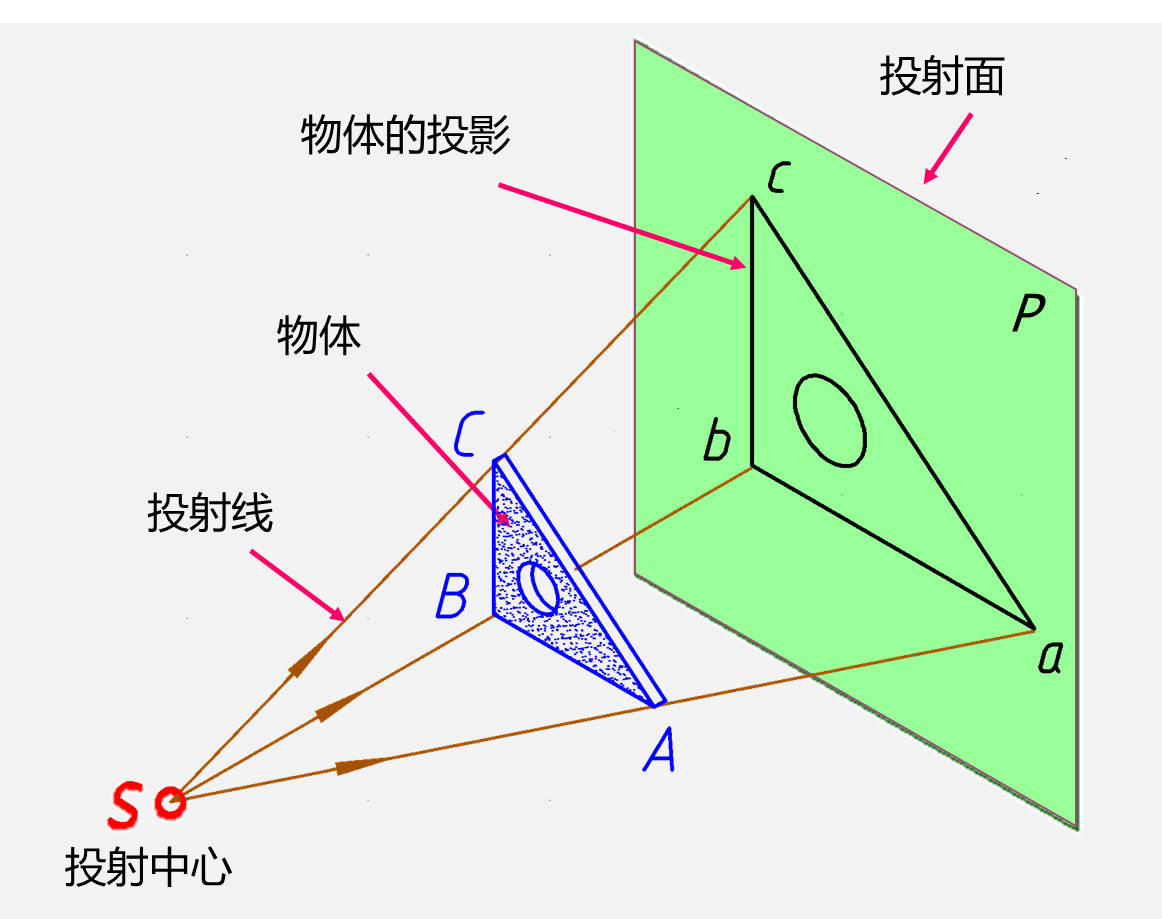

什么是中心投影法？简单说，就是所有投影线都交汇于同一点 的投影方法。这个交汇点我们称为投射中心 。用这种方法得到的投影，就叫中心投影。
大家可以联想一下------一盏灯照着物体，光线向四周放射，投到墙上产生的影子，就是中心投影。
它的特点有三点，大家要记住：
特点①：投影会随距离变化。
当我们改变物体与投影面之间的距离时，物体投影的大小也会跟着改变。离投影面越近，投影越大；离得越远，投影越小。这一点和我们的日常视觉经验是一致的。
特点②：立体感强，像真实看到的画面。
用中心投影法画出来的图形，叫做透视图 。它的特点是立体感非常强 ，符合我们人眼看东西的习惯------近大远小。所以，它常常用于绘制建筑效果图、室内设计效果图等需要直观展示的场合。
特点③：不反映物体的真实大小。
正因为中心投影有"近大远小"的特点，所以它不能准确地反映物体原来的真实尺寸。比如，一个长方体在中心投影中，靠近投影面的部分显得大，远处的显得小，无法直接量出真实的长度。
正是因为这个缺点，中心投影法不适合用来绘制机械图样------因为机械图样要求尺寸准确、可测量。
简单总结一下中心投影法：
| 项目 | 内容 |
|---|---|
| 定义 | 投影线交汇于一点的投影方法 |
| 特点 | 近大远小、立体感强、不反映真实大小 |
| 应用 | 建筑效果图、透视图 |
| 机械制图 | ❌ 不适合 |
中心投影好看但不准确，机械制图不能用它来画零件。
（2）平行投影法
什么是平行投影法？顾名思义，就是所有投影线都相互平行 的投影方法。用这种方法得到的投影，叫做平行投影。
大家可以联想一下------太阳光照射物体产生的影子。太阳距离我们非常远，照射到地面的光线可以近似看作是互相平行的。这就是平行投影的自然原型。
那么，平行投影法又可以分为两种情况。划分的依据是：投影线与投影面之间的相对位置关系。

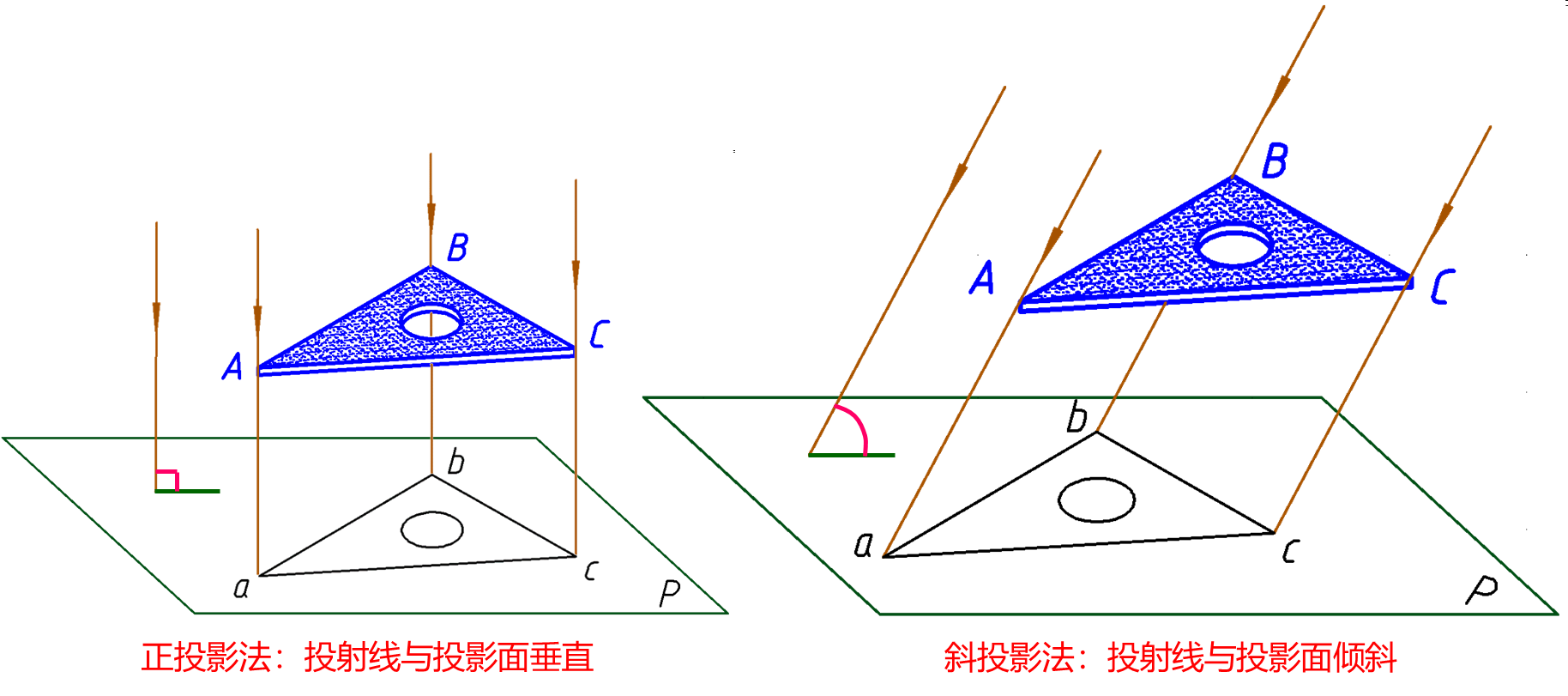

根据投影线是否垂直于投影面，我们把平行投影法分为两类：
① 正投影法
当投影线垂直于投影面 时，称为正投影法。这是机械制图中最核心、最常用的一种投影方法。我们在图纸上画的绝大多数视图，都是用正投影法得到的。它的优点是：投影能真实反映物体的形状和大小，作图也相对简单。
② 斜投影法
当投影线倾斜于投影面（即不垂直）时，称为斜投影法。这种方法在机械制图中用得不多，但在某些立体图（如斜轴测图）中会用到。它的优点是立体感较好，但不能直接反映物体的真实形状。
简单总结一下平行投影法的分类：
| 类别 | 投影线方向 | 特点 | 机械制图中的应用 |
|---|---|---|---|
| 正投影法 | 垂直于投影面 | 反映真实形状和大小 | ✅ 最常用（视图、三视图等） |
| 斜投影法 | 倾斜于投影面 | 立体感较好，形状有变形 | 少数情况（如斜轴测图） |
1.3、正投影法及性质
在平行投影法中，有一种最特殊、也最重要的情形，那就是正投影法。
正投影法 的定义很简单：就是平行投射线与投影面相互垂直的投影方法。
为什么它这么重要？因为它具备以下几个突出的特点，大家一定要记牢：
特点一：度量性好
正投影法画出来的图形，可以直接测量。你拿尺子在图纸上量，就能得到物体对应部位的真实尺寸（当然，要乘以绘图比例）。这一点对机械制造来说至关重要，因为工人师傅需要根据图纸上的尺寸来加工零件。
特点二：反映真实形状
当物体的表面平行于投影面 时，它的投影就会真实地反映该表面的实际形状和大小 。比如，一个长方形的面平行于投影面，它的投影就是一个一模一样的长方形------不歪、不变形、不长不短。正因如此，正投影法被广泛应用于机械图样中。
特点三：几何关系保持不变
在正投影过程中，物体上原来平行 的线，投影后依然平行 ；原来垂直 的线，投影后在特定视图上依然表现出垂直关系。简单说，平行、垂直等几何关系在投影中不会改变。这就大大方便了我们画图和读图。
正是因为以上三点------度量性好、反映真实形状、几何关系不变 ------正投影法在工程上得到了非常广泛的应用 。我们后续要学的三视图、剖视图、断面图等，都是以正投影法为基础的。
简单总结一下正投影法的特点：
| 特点 | 说明 |
|---|---|
| 度量性好 | 可在图纸上直接测量尺寸 |
| 反映真实形状 | 表面平行于投影面时，投影不变形 |
| 几何关系不变 | 平行、垂直关系在投影中保持不变 |
| 应用 | 机械图样（视图、剖视、断面等） |
