船舶制造装配三维扫描技术作为船舶工业数字化转型的核心支撑，广泛应用于船舶制造装配的全流程，涵盖船体分段制造、船舶零部件加工检测、船体总装对接、船舶改装与维护、虚拟装配模拟等多个关键环节。在船体分段制造中，可实现对分段曲面、焊缝的精准扫描，为分段拼接提供数据支撑；在零部件加工环节，能对螺旋桨、舵轴座等复杂构件进行精度检测，确保零部件符合设计标准；在总装对接阶段，可快速获取船体各分段的空间位置数据，辅助实现精准对接；同时，该技术还可应用于老旧船舶改装的逆向建模、船舶维护中的形变检测，以及虚拟装配中的干涉检查，全方位覆盖船舶制造装配的核心需求，推动生产流程的数字化、精细化发展。

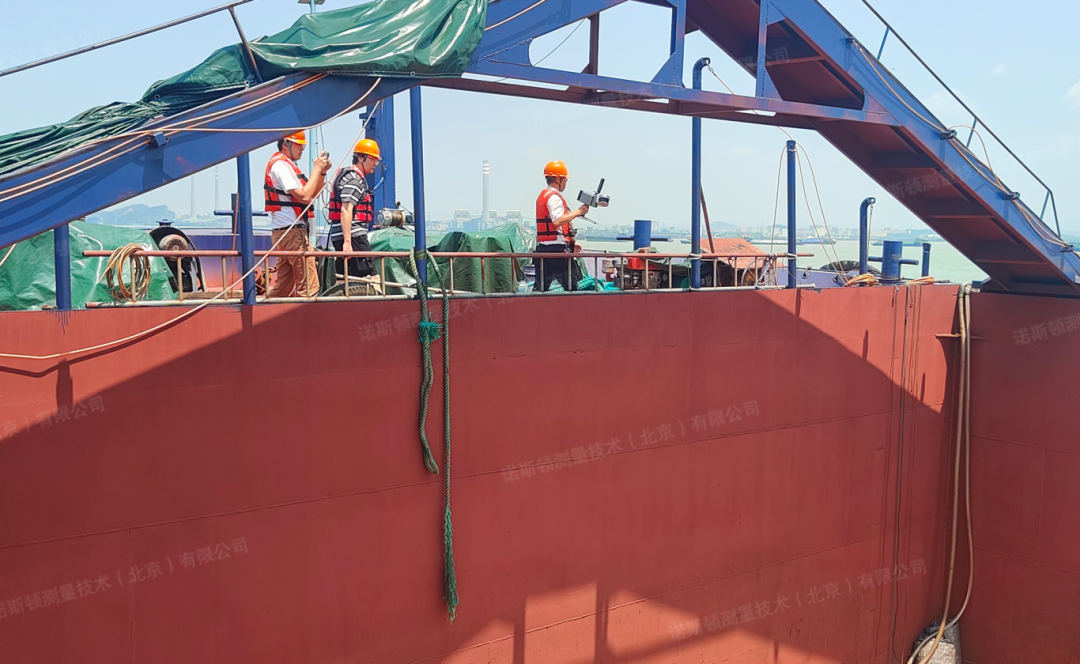

营运船仓体积三维扫描现场
核心优势：
三维扫描技术在船舶制造装配中具备显著优势，有效破解了传统测量方式的诸多痛点。相较于传统全站仪测量、人工划线等方式，三维扫描采用非接触式测量模式，可避免对船舶构件造成损伤，同时降低人员作业安全风险，尤其适用于复杂曲面、狭小空间等难以接触的区域测量。其测量精度可达微米级，能够精准捕捉构件的微小变形、焊缝偏差等细节，满足船舶制造的严格精度要求，减少因尺寸误差导致的返工损耗。此外，三维扫描效率极高，可在短时间内采集数百万个三维坐标点，形成高密度点云数据，大幅缩短测量周期，例如原本需要3个工作日的舱口盖检测，通过三维扫描仅需几个小时即可完成，显著提升生产效率。同时，扫描获取的数据可直接导入专业设计软件，实现数据可视化与多部门协同，为后续设计、加工、装配提供精准的数据支撑，推动生产流程的协同优化。

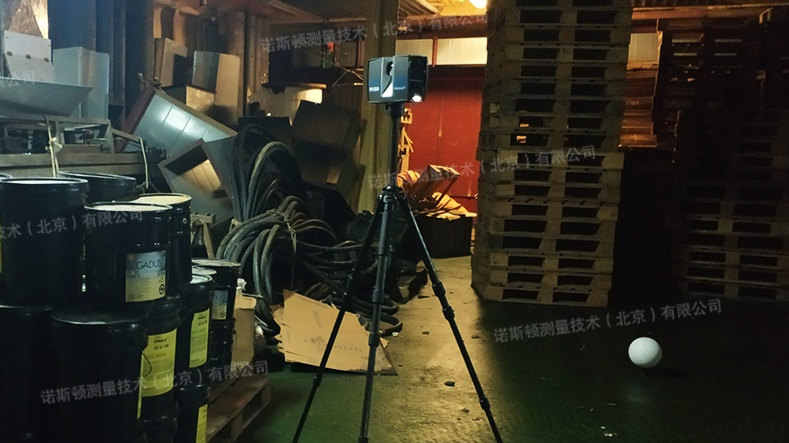

船舱内部三维扫描现场
船舶制造装配三维扫描流程：
船舶制造装配三维扫描遵循标准化流程，确保数据采集与应用的精准高效，具体可分为四个核心步骤。第一步是前期准备，明确扫描范围与目标，选择适配的三维扫描设备（如手持式激光扫描仪、大空间三维扫描仪等），并对扫描区域进行清理，移除遮挡物、校准设备参数，确保扫描工作顺利开展。第二步是现场数据采集，操作人员根据构件大小与复杂程度，采用单站扫描或多站位扫描模式，快速获取船体分段、零部件等目标的三维点云数据，即使面对锈迹、焊缝等复杂表面特征，也能保持数据采集的稳定性与完整性，对于船舱隔板等内部结构，通过多站位扫描即可实现全面覆盖。第三步是数据处理与建模，将采集到的原始点云数据导入专业软件，进行自动配准、去噪、拼接与融合，去除冗余数据，生成完整的三维数据集，再通过三角网格化处理，将离散点转换为连续的三维模型，还原船体线型、构件细节等特征，同时可对模型进行精度验证与优化。第四步是数据应用与交付，将处理后的三维模型与设计图纸进行比对分析，生成偏差色谱图与标准化检测报告，为装配调整、误差修正提供依据，同时将数据按需求格式打包交付，支持导入船舶设计软件，为后续生产、维护工作提供支撑。

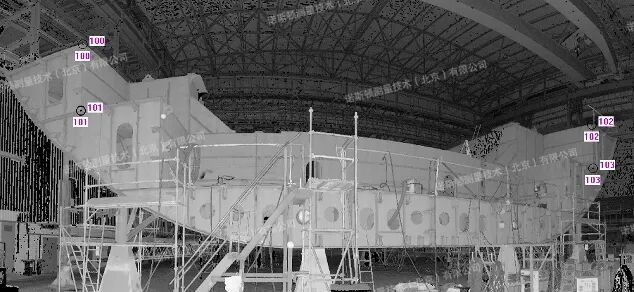

船舶整体三维点云数据
应用场景：
结合船舶制造装配的实际需求，三维扫描技术的应用场景呈现多元化特点，贯穿制造装配全流程。在船体分段制造场景中，可对分段的尺寸、曲面精度进行全面检测，及时发现加工过程中的变形、偏差，确保分段符合装配要求，为后续总装对接奠定基础；在船舶零部件制造场景中，针对螺旋桨、压载水系统构件等复杂零部件，通过三维扫描实现逆向建模与精度检测，优化零部件设计与加工工艺，避免装配干涉问题。在船体总装对接场景中，扫描获取各分段的空间位置数据，通过虚拟装配模拟对接过程，提前发现对接偏差与干涉问题，指导现场精准对接，减少总装阶段的返工率，提升总装效率；在船舶改装与维护场景中，对老旧船舶进行全域扫描，建立高精度三维模型，为船体改造、设备升级提供数据支撑，同时可定期扫描监测船体形变、腐蚀情况，为预防性维护提供依据，延长船舶使用寿命。此外，在船舶容积计量场景中，通过三维扫描快速获取船舱内部数据，精准计算空舱仓容与装载体积，为货物装载、资源调配提供准确参考。

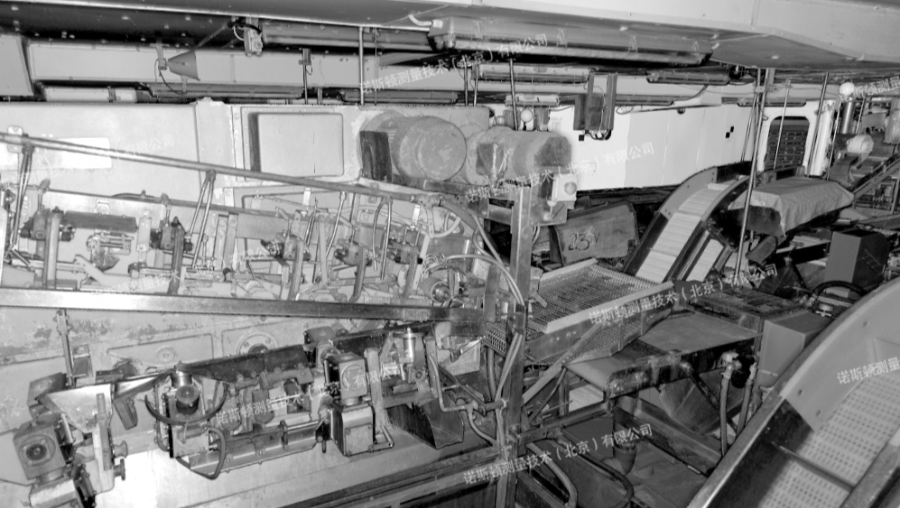

船舱内部三维点云数据
船舶制造装配三维扫描技术的落地应用，离不开专业解决方案的支撑，诺斯顿可提供涵盖设备选型、现场扫描、数据处理、模型构建及后续技术支持的全流程服务，依托先进的三维扫描设备与专业的技术团队，针对船舶制造装配的不同场景定制专属解决方案，实现船体分段扫描、零部件精度检测、虚拟装配模拟、逆向建模、形变监测等多种需求，帮助企业降低生产损耗、提升生产效率、保障产品质量，推动船舶制造装配环节向数字化、精细化、智能化转型，助力船舶工业高质量发展。
