打破高频、高速四种材料混压，铸就PCB行业硬核实力。

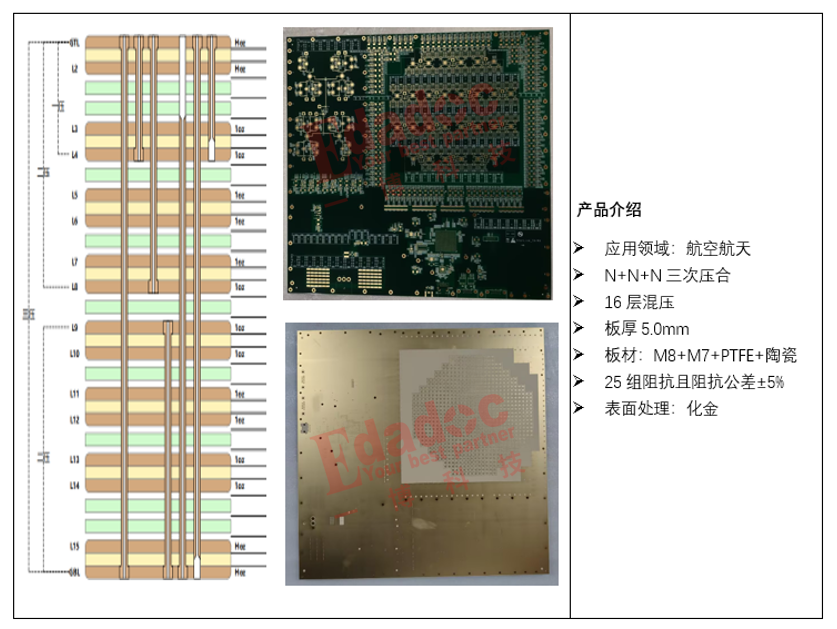

在航空航天领域，每一次技术的突破都意味着对材料与工艺的极致追求。今天，我们要聊的这款产品，堪称多材料混压天花板，------16层、四种材料混压、三次压合、板厚5.0mm、30:1超高厚径比、阻抗公差±5%。每一项参数，都在向业界宣告：这不是一块普通的电路板，而是一次制造能力的极限挑战。
一、为什么需要四种材料混压？
高频、高速、高可靠性，是航空航天电子系统的核心诉求。单一材料无法同时满足介电性能、热稳定性、机械强度等多维需求。本案例中采用：
1、M8 + M7：高性能低损耗材料，保障高频信号传输
2、PTFE：极低介电常数和损耗，是射频微波的"黄金搭档"
3、陶瓷：优异导热和抗冲击性能，满足严苛环境要求
四种材料混压，既要发挥各自优势，又要融为一体，难度可想而知。

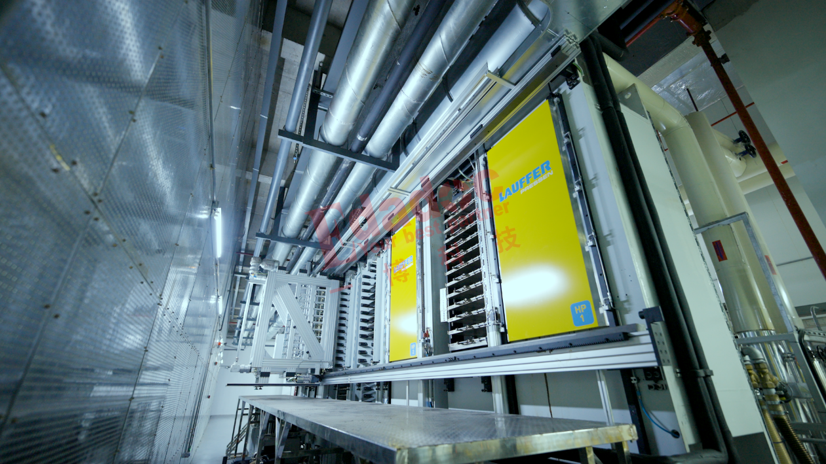

德国Lauffer真空高温压机
二、N+N+N三次压合：多次层压精度保障
常规多层板一次压合成型，而本产品需经历三次独立压合。每一次压合，材料涨缩不同、对位基准不同，叠加效应明显。
技术对策：
1、采用德国Lauffer真空高温压机，高精度、压力和温度均匀性达到行业顶尖
2、意大利Pluritec涨缩测量系统，逐片检测芯板涨缩系数，实现内层图形精准预放补偿
3、奥宝LDI直接成像设备，将涨缩极差控制在1mil以内
三次压合后，层间对位精度依然可控，这是精密制造与数据闭环管理共同作用的结果。

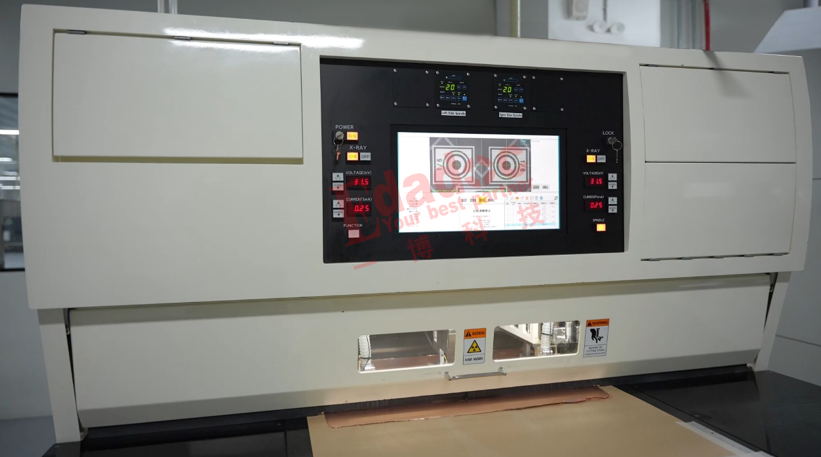

X-Ray钻靶机
三、外层铜厚均匀性及高厚径比
板厚5.0mm，最小孔径仅0.167mm，厚径比高达30:1。这意味着孔深是孔径的30倍。传统垂直沉铜线，药液难以交换，孔壁无铜、孔薄、镀层不均等问题极易发生。
破局之道：
1、采用行业先进三合一垂直电镀线，设备理论上支持75:1厚径比
2、优化振动、搅拌、电流密度分布，确保深孔内药液充分流动
3、配合脉冲电镀工艺，实现孔铜与面铜同步均匀增长

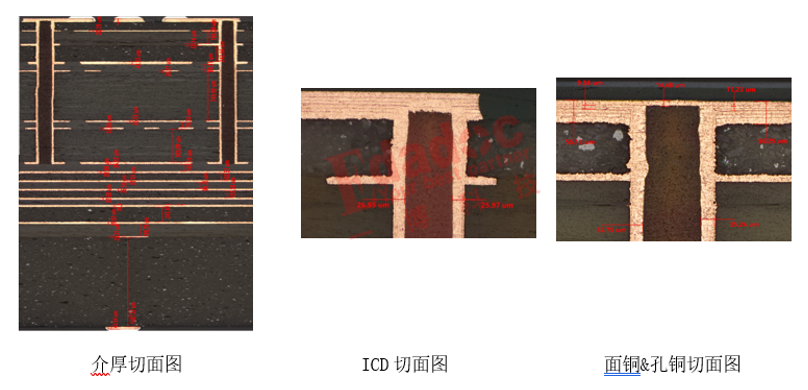

最终孔壁铜层连续、厚度均匀，通过热应力与微切片验证。

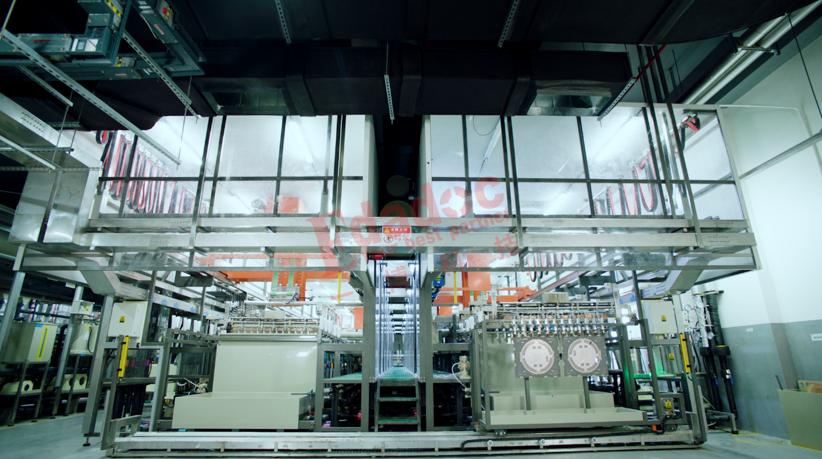

"除胶+沉铜+电镀" 3合1一体产线
四、高精度阻抗控制
25组阻抗线，公差要求±5%，远严于常规±10%标准。影响阻抗的因素有铜厚、介质厚度、线宽线距、介电常数等，任何一个环节波动都可能超标。
控制方案：
1、前期建立精准阻抗仿真数据库
2、层压采用LAUFFER设备，保证介质厚度均匀性
3、韩国进口真空二流体蚀刻线，线宽公差稳定在±3%以内
4、减铜研磨使用日本高精度设备，板面铜厚极差≤8μm
通过制程闭环管控，实现设计与实物的高度一致。

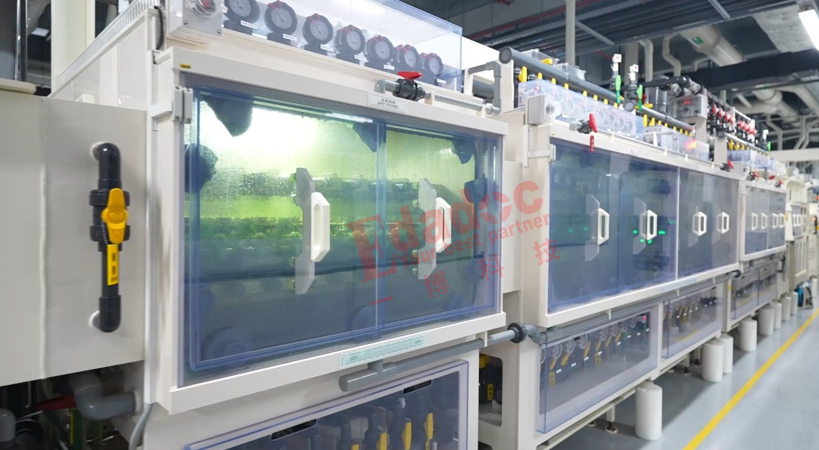

真空二流体蚀刻线
这款16层四种材料混压PCB板的成功制造，不仅展示了我国PCB行业在高频、高速、高可靠性领域的技术实力，也为下一代航空航天、相控阵雷达、卫星通信等高端装备提供了可靠的互连解决方案。
技术没有天花板，只有不断突破的勇气。
