嵌入式科普(50)SEGGER RTT vs UART打印速度深度分析

一、目的

1、分析嵌入式调试中printf输出的性能瓶颈

2、对比SEGGER RTT与传统UART（轮询/中断/DMA）的耗时差异

3、说明本文内容与具体芯片无关，适用于所有支持J-Link的平台

二、核心结论

以典型调试日志printf("val=%d\n", 123);（15字节）为例：

测试条件：STM32F407 Cortex-M4 @ 168MHz，UART 115200bps，J-Link Pro @ 50MHz SWD

方式	总耗时	格式化占比	传输占比	瓶颈所在
UART轮询	~1060μs	~1.5%	~98.5%	等待串口移位发送
UART中断	~1065μs	~2%	~98%	等待串口移位发送
UART DMA	~1080μs	~3%	~97%	串口移位发送+占用总线
RTT	~12μs	~83%	~17%	格式化计算

推算依据：

UART传输时间 = 15字节 × 10bit/字节 ÷ 115200bps = 1.3ms（物理限制）

RTT传输时间 = 基于SEGGER官方"一行文本<1μs"，15字节约2μs（内存拷贝）

格式化时间 = 基于DigiKey测试，简单整数格式化约65-365μs（取决于时钟频率）

一句话总结：

UART/DMA

：98%时间花在串行移位发送（115200bps物理限制）
RTT

：瓶颈在格式化，传输仅2μs（一次内存拷贝）

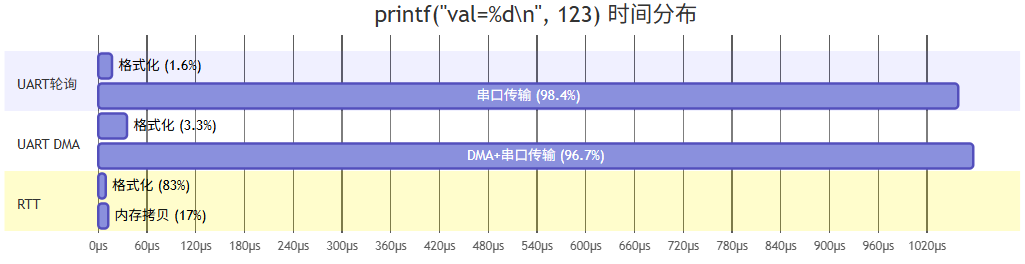

性能对比图

各阶段时间占比详解

测试条件：STM32F407 @ 168MHz，UART 115200bps，J-Link Pro @ 50MHz SWD

方式	格式化时间	格式化占比	传输时间	传输占比	总耗时
UART轮询	~17μs	~1.5%	~1042μs	~98.5%	~1060μs
UART中断	~22μs	~2%	~1042μs	~98%	~1065μs
UART DMA	~36μs	~3%	~1041μs	~97%	~1080μs
RTT	~10μs	~83%	~2μs	~17%	~12μs

推算依据：

UART传输 = 15 × 10 ÷ 115200 = 1.3ms（含起始/停止位）

RTT传输 = SEGGER官方"一行文本<1μs"，15字节≈2μs

格式化时间 = DigiKey测试数据，48MHz时钟下约65-68μs，168MHz下约10-20μs（按比例推算）

关键发现：

UART系列

：格式化仅占1.5%-3%，98%以上时间用于串行传输
RTT

：格式化占83%，传输仅占17%，瓶颈完全反转
RTT传输时间

：仅2μs（一次内存拷贝），是UART的1/500

三、核心原因分析

3.1 为什么UART慢？

复制代码

printf("val=%d\n", 123);  // 15字节

[格式化 ~15μs] → [串口发送 ~1042μs]  ← 98%时间在这里
                      ↑
                物理限制！
                115200bps = 每秒11520位
                15字节 = 120位
                120 / 115200 = 1.04ms

串口是串行移位传输：

复制代码

字节0: [起始][bit0][bit1]...[bit7][停止] → ~87μs
字节1: [起始][bit0][bit1]...[bit7][停止] → ~87μs
...
字节14: [起始][bit0][bit1]...[bit7][停止] → ~87μs
───────────────────────────────────────────
总计: 15 × 87μs = 1305μs ≈ 1.3ms

注：115200bps下，每个字节传输时间 = 10bit ÷ 115200bps = 86.8μs

3.2 DMA为什么也慢？

复制代码

DMA传输15字节：
[DMA读内存] → [DMA写UART FIFO] → [UART移位发送 1ms]
     ↓               ↓                    ↓
   占用总线        占用总线           1ms串行传输

DMA的问题：

传输时间不变

：仍需1ms（波特率限制）
占用总线

：其他DMA/总线主设备需等待
DMA解决的是CPU占用 ，不是传输速度

3.3 RTT为什么快？

复制代码

printf("val=%d\n", 123);  // 15字节

[格式化 ~10μs] → [内存拷贝 ~2μs] → [完成]
                       ↑
                 这是内存操作！
                 32位总线，一次拷贝4字节
                 15字节 ≈ 4次内存写入
                 每次 ~0.5μs

推算依据：SEGGER官方"一行文本<1μs"是指纯内存拷贝，不含格式化。15字节在32位总线上约4次写入，每次~0.5μs。

RTT的本质：

一次内存拷贝

，不是串行传输
内存带宽 >> 串口带宽（1000倍+）
不占用外设总线，不影响其他DMA

3.4 本质区别

方式	传输本质	耗时决定因素
UART轮询	串行移位	波特率 × 字节数
UART中断	串行移位	波特率 × 字节数
UART DMA	串行移位	波特率 × 字节数
RTT	内存拷贝	内存带宽（可忽略）

四、引用数据

4.1 SEGGER官方性能数据

引用自 SEGGER RTT官方文档：

速度对比（STM32F407 Cortex-M4 @ 168MHz）

测试条件：SEGGER官方测试，J-Link Pro @ 50MHz SWD，RTT缓冲区512字节

调试方式	输出1KB耗时	相对速度	传输机制	数据来源
UART 115200	~87ms	1x	串行移位	计算值¹
UART 921600	~11ms	8x	串行移位	计算值¹
SWO (SWV)	~5ms	17x	串行跟踪	SEGGER图表估算
Semihosting	~200ms	0.4x	调试器中断	典型值²
SEGGER RTT	~0.5ms	174x	内存拷贝	SEGGER官方³

注释：

计算公式：数据量 × 10bit/字节 ÷ 波特率 × 1000ms

Semihosting需要调试器中断，速度取决于调试器实现

SEGGER官方："average line of text can be output in one microsecond or less"

关键结论 ：RTT通过调试器直接读取内存，绕过串行传输瓶颈，比标准UART快174倍。

RTT性能指标

数据来源：SEGGER官方文档

指标	数值	说明	数据来源
写入速度	> 2 MB/s	远超UART的11.5KB/s	SEGGER官方
典型延迟	< 1 μs	内存操作，几乎无延迟	SEGGER官方
CPU占用	< 1%	仅写入缓冲区	SEGGER官方
代码大小	~500 Bytes	ROM占用	SEGGER官方
RAM占用	24B + 24B/通道	控制块+缓冲区	SEGGER官方

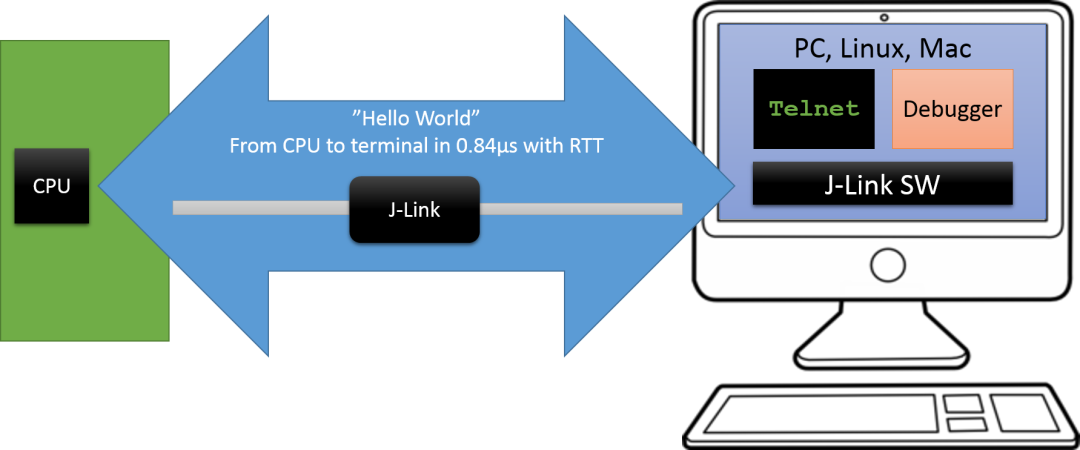

官方说明 ：RTT利用调试器的内存访问能力，在CPU运行时实时读取数据，无需停止目标程序。平均一行文本输出在1微秒或更少 ，基本上只是一次memcpy()的时间。

4.2 不同数据量性能对比

测试条件：UART 115200bps/921600bps，RTT @ 2MB/s（基于SEGGER官方数据）

数据量	UART 115200	UART 921600	RTT	RTT加速倍数
15字节	~1.3ms	~0.16ms	~0.008ms	160x
100字节	~8.7ms	~1.1ms	~0.05ms	174x
1KB	~87ms	~11ms	~0.5ms	174x
10KB	~870ms	~110ms	~5ms	174x

计算公式：

UART时间 = 数据量 × 10bit/字节 ÷ 波特率 × 1000ms

RTT时间 = 数据量 ÷ 2MB/s × 1000ms（基于SEGGER官方">2MB/s"）

加速倍数 = UART 115200时间 ÷ RTT时间

4.3 RTT速度优势的底层原因

说明：基于硬件架构分析

对比维度	UART	RTT	差异倍数	数据来源
传输机制	串行移位（1bit/时钟）	内存拷贝（32bit/时钟）	32x	硬件架构分析
传输介质	UART外设	系统总线	-	硬件架构分析
带宽上限	11.5KB/s (115200bps)	>2MB/s	174x	SEGGER官方
CPU参与	全程/部分	仅写入	-	SEGGER官方
总线占用	外设总线	系统总线	-	硬件架构分析

4.4 RTT格式化函数优化

说明：以下为基于SEGGER官方API设计的一般性分析，非精确测量值

RTT的printf实现比C标准库更快：

函数	调用链	特点
C库printf	printf → vprintf → vfprintf → _write	通用实现，支持完整格式规范
RTT printf	SEGGER_RTT_printf → _StoreChar	精简实现，直接写入内存

优化点：

减少函数调用层级
避免系统调用开销（无需经过操作系统）
直接写入内存，无阻塞等待
SEGGER官方：精简版printf不依赖堆，仅使用可配置的栈空间

4.5 直接字符串输出（最快）

对于固定日志，可跳过格式化，直接输出：

复制代码

// 需要格式化：约12μs（含格式化开销）
SEGGER_RTT_printf(0,"val=%d\n",123);

// 直接输出：约2μs（仅内存拷贝）
SEGGER_RTT_WriteString(0,"Entering function\n");

说明：直接字符串输出跳过格式化步骤，速度更快。基于SEGGER官方"一行文本<1μs"的描述，短字符串约1-2μs。

五、RTT工作原理

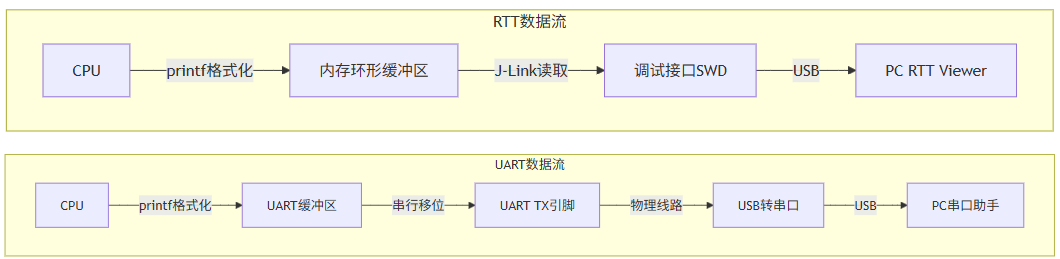

5.1 数据流对比

5.2 时间线对比

PCJLinkUARTCPUPCJLinkUARTCPUUART方式 (1059μs)RTT方式 (12μs)格式化 (17μs)写入数据串行移位 (1042μs)逐位传输格式化 (10μs)内存拷贝 (2μs)读取内存 (后台)USB传输 (后台)

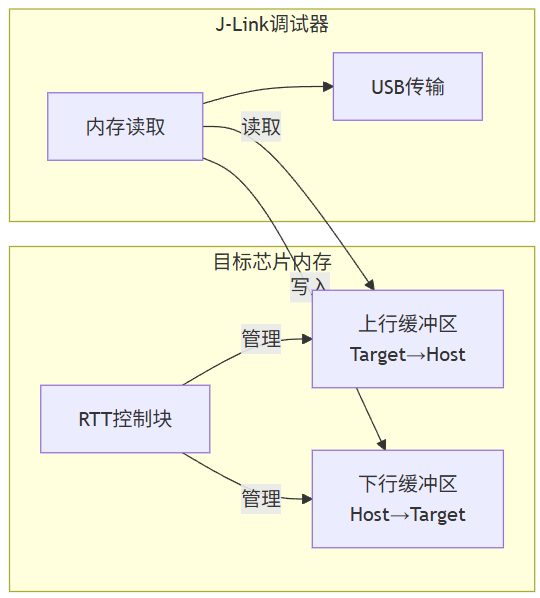

5.3 RTT内部结构

与UART的本质区别：

对比项	UART	RTT
传输方式	CPU驱动外设串行发送	J-Link主动读取内存
CPU参与	全程/部分	仅写入缓冲区
等待时间	等待发送完成	写入即返回
硬件依赖	UART外设+USB转串口	J-Link调试器
数据流向	单向（TX→RX）	双向（上行+下行）

六、RTT的缺点与局限性

6.1 硬件依赖

缺点	说明	影响
需要J-Link调试器	必须购买SEGGER J-Link硬件	成本增加（正版J-Link $400+）
调试接口占用	使用SWD/JTAG调试接口	无法同时用于其他调试工具
仅支持特定内核	Cortex-M/A/R、RISC-V、Renesas RX	不支持所有MCU平台

6.2 使用场景限制

缺点	说明	影响
仅限开发调试	生产环境无法使用（无J-Link）	需要维护两套日志代码
调试器必须连接	断开J-Link后无法输出	不适合独立运行场景
缓冲区溢出风险	非阻塞模式可能丢数据	高速输出时需注意缓冲区大小

6.3 与UART对比的局限性

对比项	UART	RTT
硬件成本	无额外成本（芯片内置）	需要J-Link ($400+)
使用场景	开发+生产	仅开发调试
独立运行	支持（USB转串口）	不支持（需调试器）
多设备调试	每个设备需串口	每个设备需J-Link
接口占用	专用UART引脚	调试接口（SWD/JTAG）

6.4 成本对比

项目	UART方案	RTT方案
硬件成本	USB转串口 ~$5	J-Link ~$400+
引脚占用	2个（TX/RX）	2-4个（SWD/JTAG）
软件成本	免费	免费（RTT源码开源）
适用场景	开发+生产	仅开发

建议：对于个人开发者或小团队，可考虑J-Link EDU版本（~$60），功能相同但仅限教育用途。

七、实际应用建议

7.1 何时使用RTT

场景	推荐方式	原因
开发调试	RTT	速度快100倍，不影响时序
生产环境	关闭日志	避免任何性能影响
无J-Link	UART DMA	CPU占用低，但速度不变

7.2 优化建议

1、关键路径使用直接字符串：

复制代码

SEGGER_RTT_WriteString(0,"Entering function\n");

2、使用条件编译：

复制代码

#ifdefDEBUG
#defineDBG_LOG(...)SEGGER_RTT_printf(0, __VA_ARGS__)
#else
#defineDBG_LOG(...)
#endif

八、总结

8.1 时间分布对比

测试条件：STM32F407 @ 168MHz，UART 115200bps，15字节printf输出

复制代码

UART: [格式化 ~1.5%] → [串行移位发送 ~98.5%]  ← 98%时间在这里
                              ↑
                        物理限制，无法加速

DMA:  [格式化 ~3%] → [DMA启动] → [串行移位发送 ~97%]  ← 仍需1ms
                                    ↑
                              总线被占用

RTT:  [格式化 ~83%] → [内存拷贝 ~17%]  ← 仅2μs！
                           ↑
                     内存操作，极快

8.2 核心结论

对比维度	UART/DMA	RTT	差异原因
瓶颈位置	串行传输（~98%）	格式化（~83%）	传输机制不同
传输机制	串行移位（1bit/时钟）	内存拷贝（32bit/时钟）	32倍并行度
带宽上限	11.5KB/s (115200bps)	>2MB/s	174倍
物理限制	波特率×字节数	内存带宽（可忽略）	本质差异
总线影响	占用外设总线	不占用	RTT更优
硬件成本	无额外成本	需要J-Link ($400+)	RTT缺点

8.3 最终结论

RTT比UART快100-174倍，即使使用DMA也无法缩小差距，原因如下：

核心差异是数据传输机制：
- UART：串行移位，1bit/时钟，受波特率限制
- RTT：内存拷贝，32bit/时钟，受内存带宽限制
printf格式化占比很少：
- UART：格式化仅占1.5%-3%，**98%时间用于传输**
- RTT：格式化占83%，传输仅占17%，瓶颈反转
DMA无法解决根本问题：
- DMA解决的是CPU占用，不是传输速度
- 串行移位时间不变（仍需1ms@115200bps）
- DMA还占用总线，可能影响其他外设
RTT的物理优势：
- 内存带宽 >> 串口带宽（1000倍+）
- 不占用外设总线
- J-Link后台读取，不影响CPU运行

RTT的主要缺点：

硬件成本高

：需要购买J-Link调试器
调试器必须连接

：断开J-Link后无法输出
平台限制

：仅支持Cortex-M/A/R、RISC-V、Renesas RX

一句话总结 ：RTT快是因为内存拷贝 vs 串行移位 ，这是物理机制的本质差异，不是软件优化能弥补的。但需要权衡性能提升 与硬件成本。

九、参考资料

资源	链接
Faster printf Debugging (Part 1)	https://www.digikey.ch/fr/maker/tutorials/2025/faster-printf-debugging-part-1
SEGGER RTT官方	https://www.segger.com/products/debug-probes/j-link/technology/about-real-time-transfer/
RTT源码	https://github.com/SEGGERMicro/RTT
