今天给大家讲解一颗专门给便携式锂电小风扇做的驱动芯片 ------LP78080。
先说说它最省心的地方：它把风扇需要的充电管理、驱动控制、状态指示全给集成到一块芯片里了，不用你再去搭一堆零散电路，外围只要几个简单的电容就能跑起来，对做方案来说，省空间又省成本。
充电这块，它用的是线性充电方式，支持 500mA/800mA 自适应电流，从涓流、恒流到恒压的完整流程都覆盖到了，还带充电、充满、低电的 LED 灯提示，电池状态一眼就能看清。
操作上也很贴合小风扇的使用习惯：单按键控制，还能切换三档风量，而且内部做了按键防抖，按一下就生效，不会误触。更关键的是，它的待机功耗不到 15uA，平时不用的时候几乎不耗电，能帮电池多扛不少续航。
最让人放心的是它的保护功能：短路、过温、电池反接保护都给配齐了，端口也做了 ESD 防护，哪怕用户用的时候不小心摔一下、接反一下，芯片也不容易坏，稳定性这块直接拉满。
它还有两种封装可选：SOT23-6 和 ESOP8，不管是做那种超小的手持风扇，还是尺寸稍大一点的款式，都能适配得上。
说白了，这颗芯片就是给锂电小风扇量身定做的 "一站式方案"，该有的功能全有，外围电路又简单，很适合用来做这类便携小家电的设计。

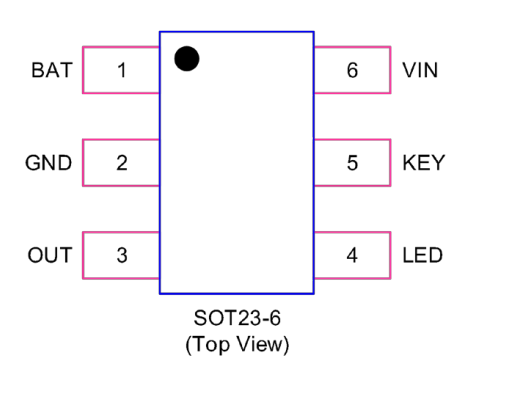

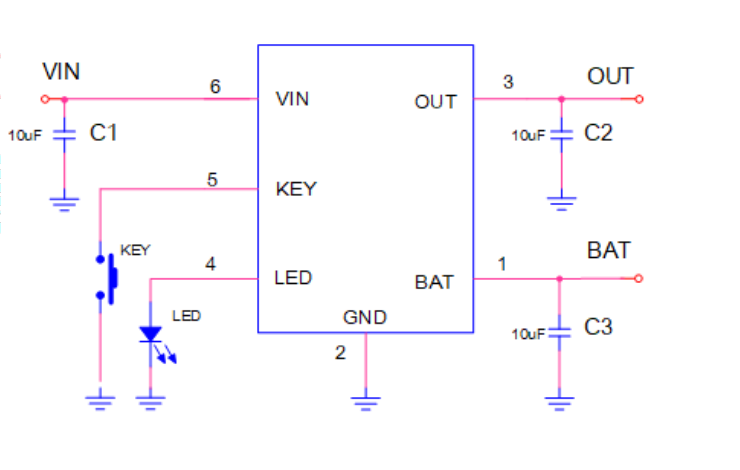

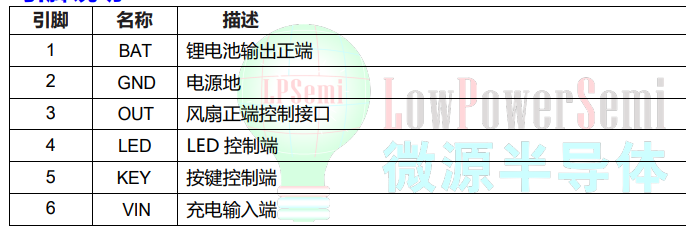

接下来给大家看看LP78080的封装脚位以及应用电路：
PCB 设计参考
1、输出接有刷电机时，电容 C2 尽量靠近有刷电机；
2、VBAT 端和 VOUT 端的走线尽量短且粗，尽量不要打过孔；
3、地线回路尽量短，走线要粗，空余地方尽量覆铜走地；
