一、医院内部导航系统的技术原理
医院内部导航系统，以"蓝牙iBeacon信标+多源融合定位+移动端路径规划+院内大数据引擎"为核心技术底座，结合医院复杂室内建筑环境、楼层隔断、密闭空间、人流密集等场景特点，实现"厘米级室内定位、全楼层精准识别、室内外无缝导航、AR实景导诊"，整体技术原理可分为"硬件感知层、定位解算层、地图与路径规划层、应用服务层、数据管理层"五层架构，下面逐层拆解说明。
1. 硬件感知层：iBeacon蓝牙信标部署，采集基础定位信号
核心硬件为"iBeacon蓝牙信标"，按医院楼层、走廊、诊室、电梯口、拐角等点位密集部署，是系统的信号源头。
（1） iBeacon信标：持续向外广播固定识别信号（UUID+Major+Minor+发射功率），原生不广播URL，仅用于位置标识；
（2）手机小程序、院内智能终端接收蓝牙信号，获取信号强度RSSI；
（3）结合部分区域加装的UWB定位基站、惯性导航IMU模块，实现多信号采集，解决墙体遮挡、地下室、医技室信号衰减问题。
2. 定位解算层：多源融合算法，实现楼层+位置精准解算
系统通过后台定位引擎，对蓝牙信号、惯性导航、地磁数据进行"加权融合算法计算"，核心原理：
（1）三边定位法：通过接收3个及以上iBeacon信标的RSSI信号强度，测算手机与信标距离，解算平面坐标；
（2）楼层识别算法：利用不同楼层信标分组、信号衰减特征，精准区分所在楼层，避免跨层定位错误；
（3）卡尔曼滤波+地磁修正：过滤人体遮挡、设备干扰、信号抖动误差，把定位精度稳定在"厘米级-米级"；
（4）纯iBeacon定位可满足基础院内导航，叠加UWB后精度更高，适配急诊、手术室周边高精度导诊场景。
import math
import numpy as np
# ====================== 1. 基础数据模型 ======================
class IBeacon:
"""iBeacon信标（医院楼层+点位部署）"""
def __init__(self, uuid, major, minor, rssi, tx_power, x, y, floor):
self.uuid = uuid # 医院统一UUID
self.major = major # 楼层号
self.minor = minor # 点位ID
self.rssi = rssi # 信号强度
self.tx_power = tx_power # 1米参考RSSI
self.x = x # 物理坐标X
self.y = y # 物理坐标Y
self.floor = floor # 所在楼层
class IMU:
"""惯性导航数据"""
def __init__(self, ax, ay, azimuth, step):
self.ax = ax
self.ay = ay
self.azimuth = azimuth # 航向角
self.step = step # 步数
class Magnet:
"""地磁数据（方向修正）"""
def __init__(self, angle, strength):
self.angle = angle
self.strength = strength
class UWB:
"""超宽带定位（高精度补盲）"""
def __init__(self, x, y, floor, accuracy=0.3):
self.x = x
self.y = y
self.floor = floor
self.accuracy = accuracy
# ====================== 2. 核心工具类 ======================
class LocationUtils:
@staticmethod
def rssi_to_distance(rssi, tx_power, n=3.0):
"""
RSSI转距离
n=环境衰减因子（医院墙体=3.0~4.0）
"""
if rssi == 0:
return 999.0
return round(math.pow(10, (tx_power - rssi) / (10 * n)), 2)
@staticmethod
def trilateration(beacons):
"""
三边定位算法（核心）
输入：3个iBeacon（坐标+距离）
输出：平面坐标(x,y)
"""
if len(beacons) < 3:
return None
# 提取坐标与距离
x1, y1, d1 = beacons[0].x, beacons[0].y, beacons[0].distance
x2, y2, d2 = beacons[1].x, beacons[1].y, beacons[1].distance
x3, y3, d3 = beacons[2].x, beacons[2].y, beacons[2].distance
# 三边定位公式
A = 2 * (x2 - x1)
B = 2 * (y2 - y1)
C = x2**2 - x1**2 + y2**2 - y1**2 - d2**2 + d1**2
D = 2 * (x3 - x2)
E = 2 * (y3 - y2)
F = x3**2 - x2**2 + y3**2 - y2**2 - d3**2 + d2**2
# 解算坐标
x = (C * E - F * B) / (A * E - B * D)
y = (A * F - D * C) / (A * E - B * D)
return round(x, 2), round(y, 2)
# ====================== 3. 卡尔曼滤波（降噪防抖） ======================
class KalmanFilter:
def __init__(self):
self.X = np.matrix([[0.0], [0.0]]) # 状态向量[x, y]
self.P = np.eye(2) * 1000 # 协方差矩阵
self.F = np.eye(2) # 状态转移矩阵
self.H = np.eye(2) # 观测矩阵
self.Q = np.eye(2) * 0.01 # 过程噪声
self.R = np.eye(2) * 1.0 # 观测噪声
def filter(self, x, y):
# 预测
X_ = self.F * self.X
P_ = self.F * self.P * self.F.T + self.Q
# 更新
Z = np.matrix([[x], [y]])
K = P_ * self.H.T * np.linalg.inv(self.H * P_ * self.H.T + self.R)
self.X = X_ + K * (Z - self.H * X_)
self.P = (np.eye(2) - K * self.H) * P_
return self.X[0, 0], self.X[1, 0]
# ====================== 4. 楼层识别算法（防跨层错误） ======================
class FloorDetector:
@staticmethod
def detect_floor(beacons):
"""
楼层识别核心算法
1. 统计各楼层信标信号强度总和
2. 取权重最高楼层为当前楼层
"""
floor_score = {}
for b in beacons:
if b.floor not in floor_score:
floor_score[b.floor] = 0
# 信号越强，楼层权重越高
floor_score[b.floor] += (100 + b.rssi)
if not floor_score:
return 1
# 返回权重最高楼层
return max(floor_score, key=floor_score.get)
# ====================== 5. 加权融合定位引擎（核心！） ======================
class FusionLocationEngine:
def __init__(self):
self.kalman = KalmanFilter()
self.floor_detector = FloorDetector()
def weight_fusion(self, beacons, imu=None, magnet=None, uwb=None):
"""
加权融合算法（医院核心定位）
定位优先级：UWB > 三边iBeacon+地磁+IMU > 单信标
精度：厘米级~米级
"""
# 1. 计算所有信标距离
for b in beacons:
b.distance = LocationUtils.rssi_to_distance(b.rssi, b.tx_power)
# 2. 楼层识别（防跨层）
current_floor = self.floor_detector.detect_floor(beacons)
# 过滤其他楼层信标
beacons = [b for b in beacons if b.floor == current_floor]
# 3. UWB高精度优先（手术室/急诊/地下室）
if uwb and uwb.floor == current_floor:
x, y = self.kalman.filter(uwb.x, uwb.y)
return {
"floor": current_floor,
"x": x, "y": y,
"accuracy": round(uwb.accuracy, 2),
"mode": "UWB高精度定位"
}
# 4. 三边定位（3个及以上信标）
if len(beacons) >= 3:
beacons = sorted(beacons, key=lambda b: b.rssi, reverse=True)[:3]
x, y = LocationUtils.trilateration(beacons)
# 地磁+IMU加权修正
if magnet and imu:
x *= 0.92 + 0.08 * math.cos(math.radians(magnet.angle))
y *= 0.92 + 0.08 * math.sin(math.radians(magnet.angle))
# 卡尔曼滤波
x, y = self.kalman.filter(x, y)
return {
"floor": current_floor,
"x": x, "y": y,
"accuracy": round(np.mean([b.distance for b in beacons])*0.4, 2),
"mode": "iBeacon三边+地磁+IMU融合"
}
# 5. 基础定位（少于3个信标）
if beacons:
main = max(beacons, key=lambda b: b.rssi)
return {
"floor": current_floor,
"x": main.x, "y": main.y,
"accuracy": round(main.distance, 2),
"mode": "纯iBeacon基础定位"
}
return None
# ====================== 6. 医院场景测试 ======================
if __name__ == "__main__":
# 初始化引擎
engine = FusionLocationEngine()
# 模拟：医院1F 3个iBeacon信标（走廊+诊室+电梯口）
beacons = [
IBeacon("FDA50693-A4E2-4FB1", major=1, minor=101, rssi=-60, tx_power=-59, x=5, y=5, floor=1),
IBeacon("FDA50693-A4E2-4FB1", major=1, minor=102, rssi=-68, tx_power=-59, x=10, y=5, floor=1),
IBeacon("FDA50693-A4E2-4FB1", major=1, minor=103, rssi=-55, tx_power=-59, x=7, y=8, floor=1),
]
# 模拟传感器
imu = IMU(ax=0.1, ay=0.1, azimuth=90, step=5)
magnet = Magnet(angle=87, strength=0.45)
uwb = UWB(x=7.2, y=6.8, floor=1, accuracy=0.25)
# 执行融合定位
print("="*60)
print("🏥 医院加权融合定位结果")
print("="*60)
# 测试1：UWB高精度模式
result = engine.weight_fusion(beacons, imu, magnet, uwb)
print("【UWB手术室/急诊模式】")
print(f"楼层：{result['floor']}F")
print(f"坐标：({result['x']}, {result['y']})")
print(f"精度：{result['accuracy']} 米")
print(f"模式：{result['mode']}")
print("-"*60)
# 测试2：普通院内导航模式
result2 = engine.weight_fusion(beacons, imu, magnet)
print("【院内常规导航模式】")
print(f"楼层：{result2['floor']}F")
print(f"坐标：({result2['x']}, {result2['y']})")
print(f"精度：{result2['accuracy']} 米")
print(f"模式：{result2['mode']}")
print("="*60)3. 、地图与路径规划层：院内三维电子地图，智能生成最优就医路线

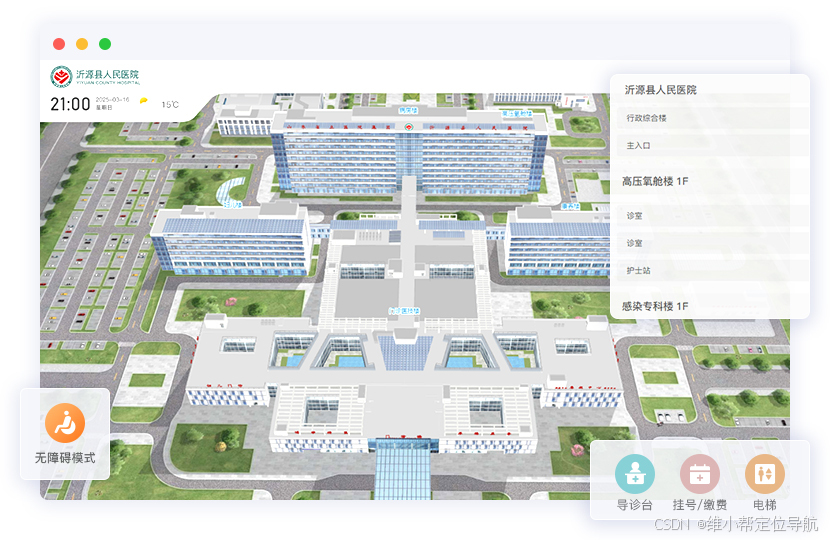

（1）依托医院实景测绘，构建"2D矢量地图+3D楼层模型+AR实景地图"，精准还原门诊、医技、住院、地下车库、无障碍通道、消防通道；
（2）内置智能AI寻路算法，结合医院人流、通道宽度、单向通行、电梯分布，自动规划最短路线、无障碍路线、快速急诊路线、避拥堵路线；

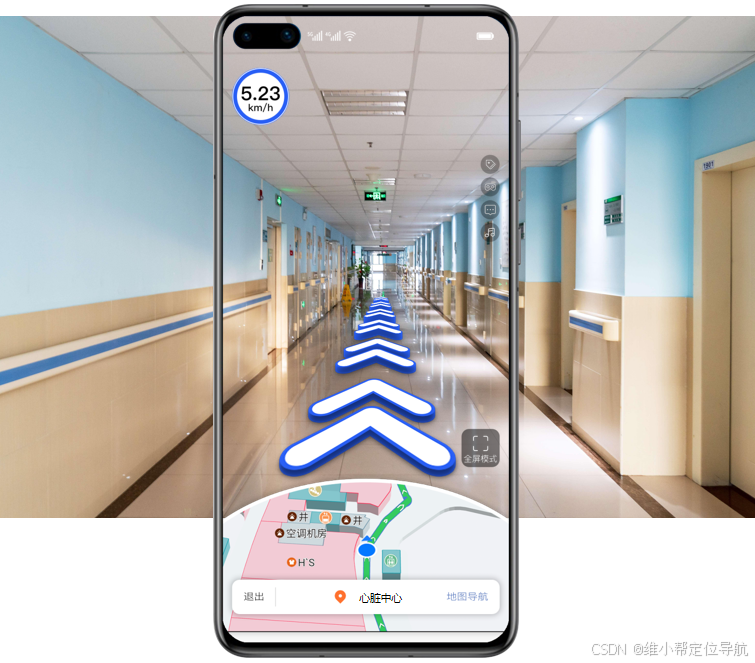

（3）支持语音导航、文字指引、AR实景叠加导航，实时提示转弯、上下楼层、诊室方位，实现"一步一指引"。

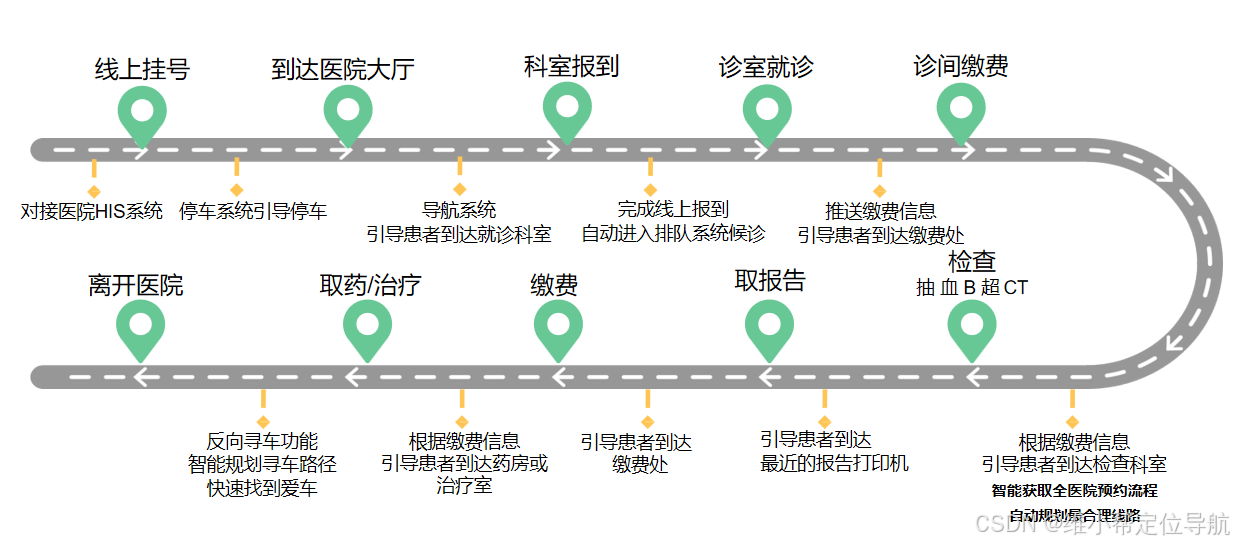

4. 应用服务层：对接医院业务系统，打通全流程智能导诊
系统通过接口深度对接医院HIS、LIS、PACS、预约挂号系统，实现业务联动：
（1） 患者挂号后，自动匹配科室，一键推送导航路线；
（2） 完成缴费、检查后，自动跳转下一节点导航；
（3）支持急诊优先导航、发热门诊专项导航、疏散路线一键切换；
（4）小程序/公众号/院内一体机多端同步，无需下载APP，降低患者使用门槛。
4. 数据管理层：本地私有化部署，人流大数据辅助精细化运营
（1）所有定位数据、患者轨迹、就医数据"院内本地私有化部署"，不上传第三方，符合医疗数据安全、隐私保护政策；
（2）后台实时分析人流热力、动线分布、拥堵点位、寻路热点；
（3）为医院科室布局优化、窗口调配、安保巡检、应急疏散提供数据支撑，实现智慧管理。
二 、 医院内部导航系统： 多维综合效益落地
引入维小帮医院内部导航系统，不是单一信息化产品投入，而是为医院带来患者体验、运营效率、人力成本、品牌建设、政策评级全方位的综合提升，投入产出比清晰，长期价值显著。
1. 显著提升患者就医满意度，降低医患纠纷与投诉率
智能精准导航解决患者核心痛点，减少迷路、焦虑、反复咨询问题，就医流程更顺畅，患者就医时长缩短，就医体验大幅优化，直接降低院内投诉率，减少医患矛盾，构建和谐就医环境，契合改善医疗服务行动考核指标。
2. 节约人力成本，释放医护资源，聚焦核心诊疗工作
系统替代大量基础导诊工作，减少导诊人员重复答疑工作量，缓解高峰期导诊压力；医护人员不再被寻路咨询占用时间，可专注于诊疗服务，提升医护工作效率，优化院内人力资源配置，降低长期人工运营成本。
3. 优化院内人流秩序，提升应急处置与安全管理能力
实时人流监测、拥堵预警可帮助医院提前疏导人流，避免局部聚集，降低交叉感染风险；应急模式下，系统一键推送疏散路线、应急出口位置，提升突发公共卫生事件、消防事件的应急处置能力，筑牢医院安全防线。
4. 助力智慧医院评级，打造差异化服务优势，提升品牌影响力
院内智能导航是智慧医院、互联网医院建设的重要硬件配套，维小帮系统可直接满足医院等级评审、绩效考核、智慧医院建设的信息化指标要求，助力医院顺利通过评审验收。同时，智慧化、人性化的导航服务，打造同级医院差异化竞争优势，提升医院口碑与区域影响力，增强患者粘性。
三 、 医院内部导航系统：建设 现代化智慧医院，抢占医疗数字化升级先机
当前智慧医疗已是大势所趋，患者对就医便捷度、服务体验的要求持续提升，传统粗放式管理模式已难以适应新时代医院发展要求。医院内部导航系统专注医疗行业场景，以成熟技术、合规方案、落地性强的服务，为全国多家医院提供稳定可靠的院内导航解决方案。
