长晶科技 B5817W 与 B5817WS 肖特基二极管异同点分析

在现代电子设备小型化、高效化的发展趋势下,肖特基二极管凭借低正向压降、快速开关特性等优势,成为电源管理、高频电路等领域的核心器件。南山电子代理品牌长晶科技(CJ)推出的 B5817W 与 B5817WS 两款肖特基二极管,以差异化的封装设计与稳定的电气性能,满足不同场景的应用需求。

核心共性:

作为同一系列的肖特基二极管,B5817W 与 B5817WS 都具备以下优势:

  1. 低正向压降,降低功耗损耗

两款产品均具备出色的导通效率:B5817W 在 1A 正向电流下,正向压降仅为 0.45V,3A 时增至 0.75V;B5817WS 在 3A 时正向压降为 0.75V。低压降特性可显著减少导通状态下的能量损耗,提升电源转换效率,尤其适合对能效敏感的便携式设备与开关电源系统。

  1. 快速开关特性,适配高频场景

肖特基二极管特有的金属 - 半导体结结构,使其几乎无电荷存储效应,开关速度远优于普通硅二极管。两款产品均支持高频工作,可在逆变器、DC-DC 转换器等高频电路中稳定运行,减少信号延迟与开关损耗,保障系统高速响应。

  1. 可靠反向保护,保障电路安全

B5817W 与 B5817WS 的非重复峰值反向电压(VRM)均为 20V,峰值重复反向电压(VRRM)同样为 20V,可有效抵御瞬时过压冲击。适用于极性保护、续流电路等场景,避免因电源反接或感性负载反向电动势对电路造成损害。

差异化设计:

  1. 封装选型:紧凑与散热的平衡

B5817W:SOD-123 封装

采用经典的 SOD-123 封装,尺寸紧凑(具体尺寸参考 datasheet),兼具良好的散热性能。其热阻(RθJA)为 200℃/W,功耗(PD)可达 500mW,适合中等功率密度场景,如小型电源模块、消费电子主板等。

B5817WS:SOD-323 封装

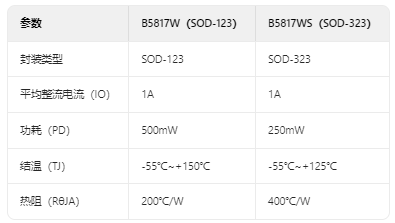

采用更小巧的 SOD-323 封装,进一步缩小体积(封装尺寸见下表),适用于对空间要求极致的场景,如穿戴设备、蓝牙耳机等微型电子器件。但其热阻(RθJA)为 400℃/W,功耗(PD)降至 250mW,更适合低功耗、小电流应用。

  1. 温度适应性:满足不同环境需求

B5817W 的最高结温为 150℃,适用于高温环境下的工业控制、汽车电子等场景;B5817WS 结温上限为 125℃,虽略低,但凭借紧凑封装,在常温下的消费电子应用中表现优异。两者存储温度均为 - 55℃~+150℃,具备宽温工作能力。

长晶科技 B5817W与 B5817WS 肖特基二极管,通过差异化的封装与参数设计,覆盖从微型化低功耗到中等功率散热的多元需求。随着电子设备向高效化、集成化演进,两款产品将以卓越的性能与灵活的适配性,持续助力工程师实现更优电路设计。
