SOLIDWORKS二次开发高效插件ICTBox(第3期):智能批量打印

在工程设计中,我们需要将 SOLIDWORKS 设计好的图纸进行纸质打印,来用于生产等后续流程使用。传统做法是在设计软件内进行文件打印,这个操作通常是单个文件的操作,不仅耗时费力,还容易出现纸张选错、方向颠倒、比例不匹配等问题,严重影响打印效率与生产图纸准确性。

假设一个中等规模的设计项目,输出 50张 工程图纸,图纸尺寸混杂(A2横向 10张、A3横向 25张、A4纵向 15张)。

功能介绍

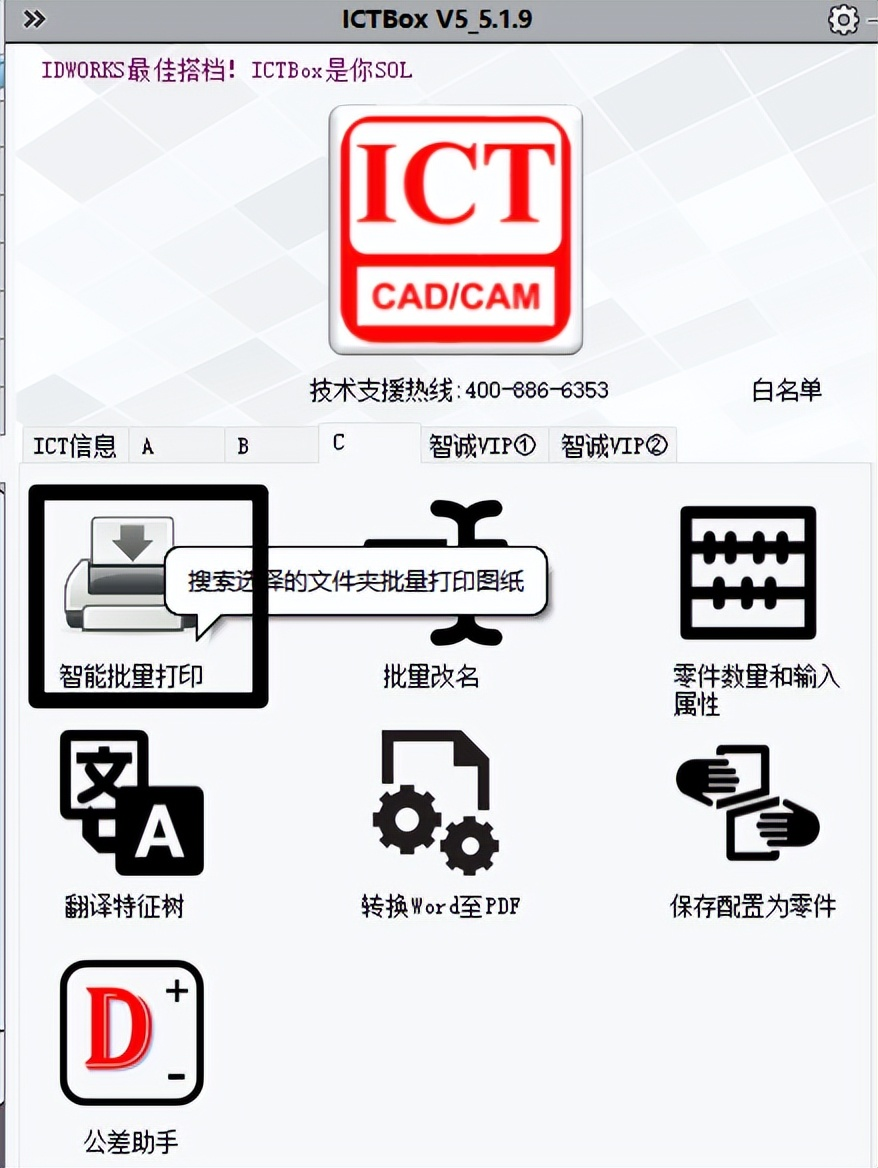

使用SOLIDWORKS二次开发的ICTBOX高效工具,可以【智能批量打印】,实现对多张工程图纸的批量打印效果。

使用SOLIDWORKS二次开发的ICTBOX高效工具,可以【智能批量打印】,实现对多张工程图纸的批量打印效果

亮点:

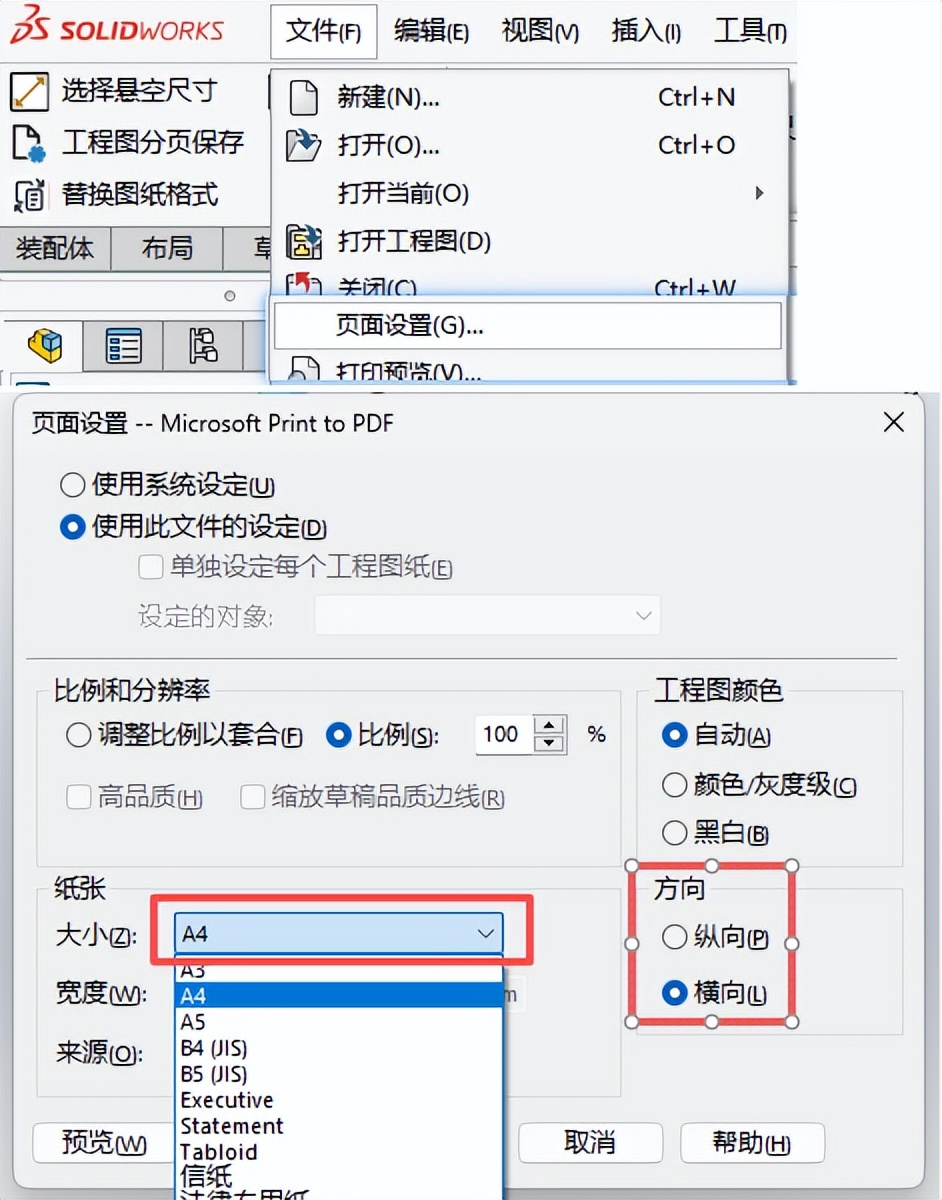

ICTBOX的【智能批量打印】不仅仅是将你的工程图进行打印,它还可以识别你图纸内的打印"页面设置"。

判断工程图的尺寸size(A2/A3/A4)和打印方向(横竖向),来设定打印时的选纸和横竖向。这将兼容您的打印机,并打印合适的纸张和打印方向。

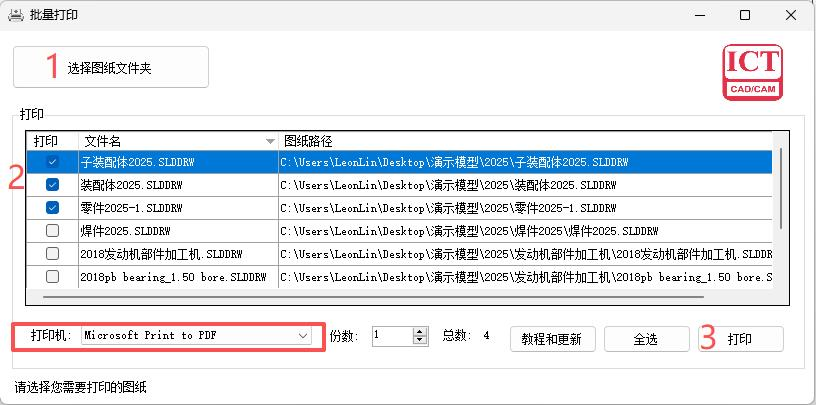

操作指南

1、用户可以指定打印机;

2、选择需要打印的工程图(.slddrw)所在文件夹(该文件夹下所有工程图都纳入打印的范围,包括子文件夹里的);

3、点击确定,运行打印。

总结

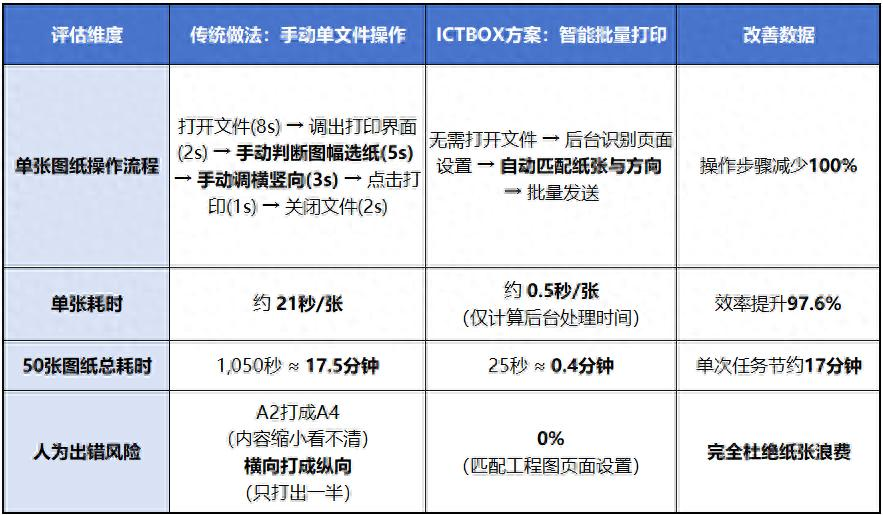

ICTBOX智能批量打印,不仅仅是一个"省点击"的工具,它是设计交付环节的"自动化闸门"。通过精准识别工程图的页面设置,它将单张图纸的打印耗时从21秒压缩至0.5秒,同时将因人为设置错误导致的废纸率从8%直接归零。

把机械的重复劳动交给算法,把连贯的创造时间还给工程师,这才是智能制造的应有之义。"
