一、为什么要"翻译"电压？

不同的芯片、模块，可能"说"着不同电压的逻辑语言。比如：

一个 3.3V 的单片机（如STM32）要和一个 5V 的传感器通信。
一个 1.8V 的CPU要和 3.3V 的外设连接。

如果直接相连：

高压（5V）输出 → 低压（3.3V）输入 ：低压芯片可能烧毁（就像让一个小孩子喝成年人剂量的药）。
低压（3.3V）输出 → 高压（5V）输入 ：高压芯片可能认不出低电压信号（3.3V对它来说可能还不到"高电平"的及格线）。

电平转换 就是给不同电压域之间当 "翻译官"，把一方的高/低电平安全地转换成另一方认可的高/低电平。

二、两种核心思路

1. 单向转换 ------ 就像单向翻译机

信号只从A流向B，不回流。

举例：5V → 3.3V 降压

最简单的方案：电阻分压。两个电阻（比如1.8kΩ + 3.3kΩ）把5V分成3.3V。成本几乎为零，但速度慢（电容效应），不适合高速信号（如SPI、I2C的高频模式）。

举例：3.3V → 5V 升压

可以用一个 二极管 、NPN三极管 或 NMOS管 搭成共射/共源放大电路。但更常见的是直接用 专用电平转换芯片 （如74LVC245），或者下面会重点讲的 MOS管双向电路。

2. 双向转换 ------ 就像对讲机，两边都能说

很多总线是双向的，比如 I²C、1-Wire。数据一会儿从A到B，一会儿从B到A，你不能预判方向。这时候就需要 自动双向电平转换。

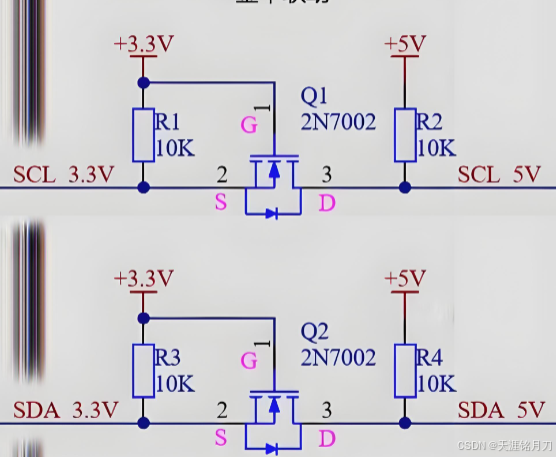

经典方案：一个NMOS管 + 两个电阻（几乎所有I²C电平转换的标准电路）

三、一个MOS管搞定双向电平转换

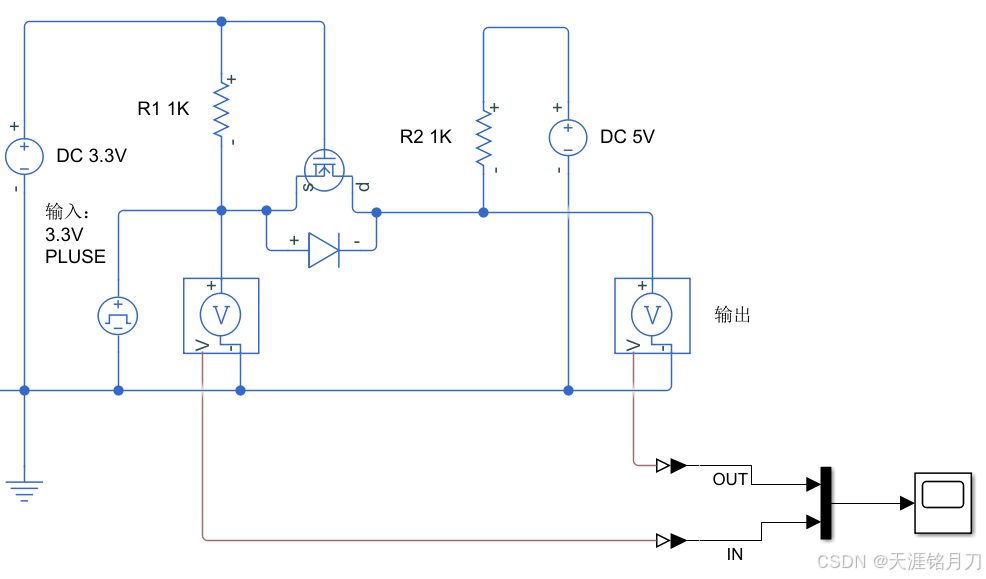

电路图

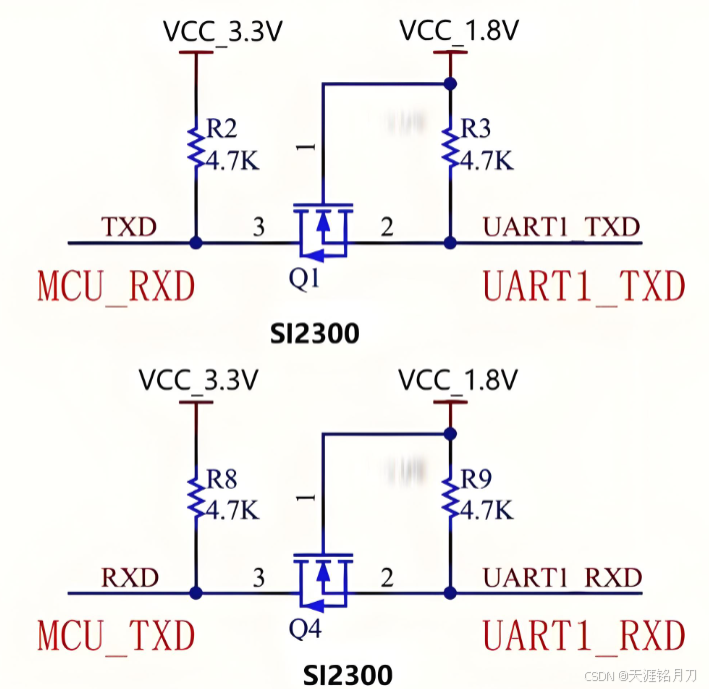

左边（低压侧，比如3.3V）：通过电阻R1上拉到3.3V。
右边（高压侧，比如5V）：通过电阻R2上拉到5V。
中间一个NMOS管 ：栅极(G)接低压侧的电源（3.3V），源极(S)接 3.3V，漏极(D)接 5V。管子内部还有一个寄生二极管（从S指向D）。

工作原理（非常简单）

① 任何一侧先拉低（总线传输"0"）

假设左边（3.3V侧）的芯片把 SDA1 拉到 0V（地）。
NMOS管的源极(S) = 0V，栅极(G) = 3.3V → Vgs = 3.3V > 阈值电压 → MOS管导通。

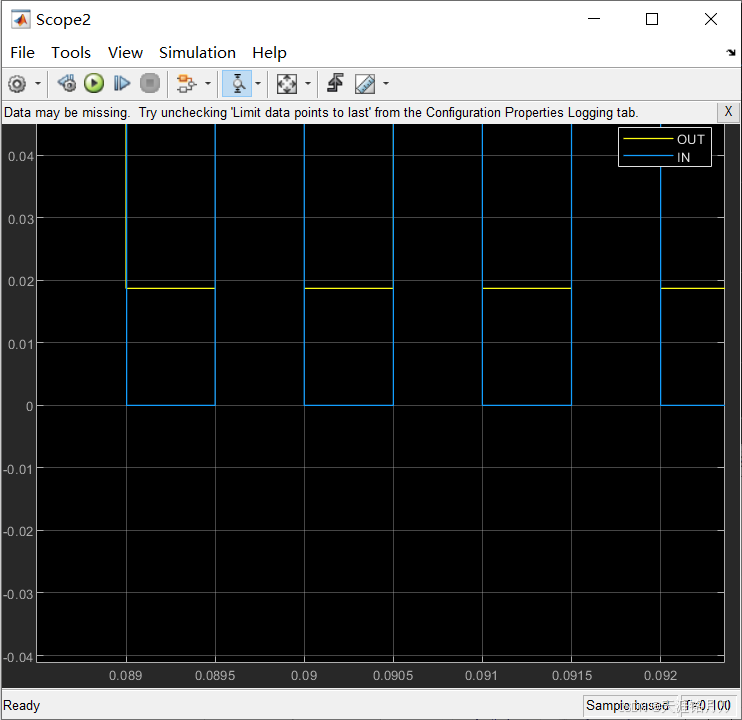

导通后，漏极(D)和源极(S)几乎短接（压降只有几mV到几十mV），所以漏极(D) 也被拉到接近0V。
结果：两边的芯片都看到了"0"。

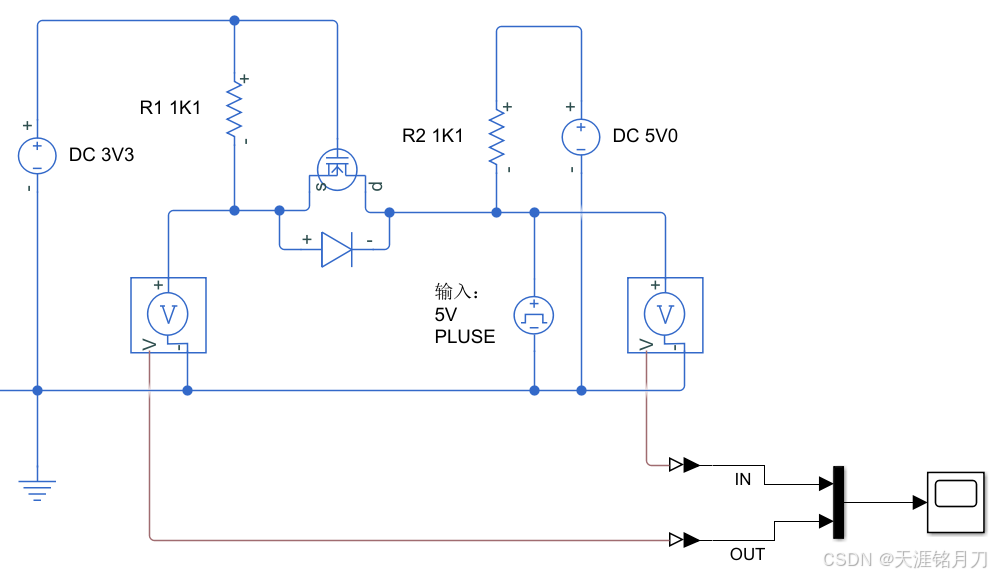

同理，如果右边（5V侧）的芯片先拉低：

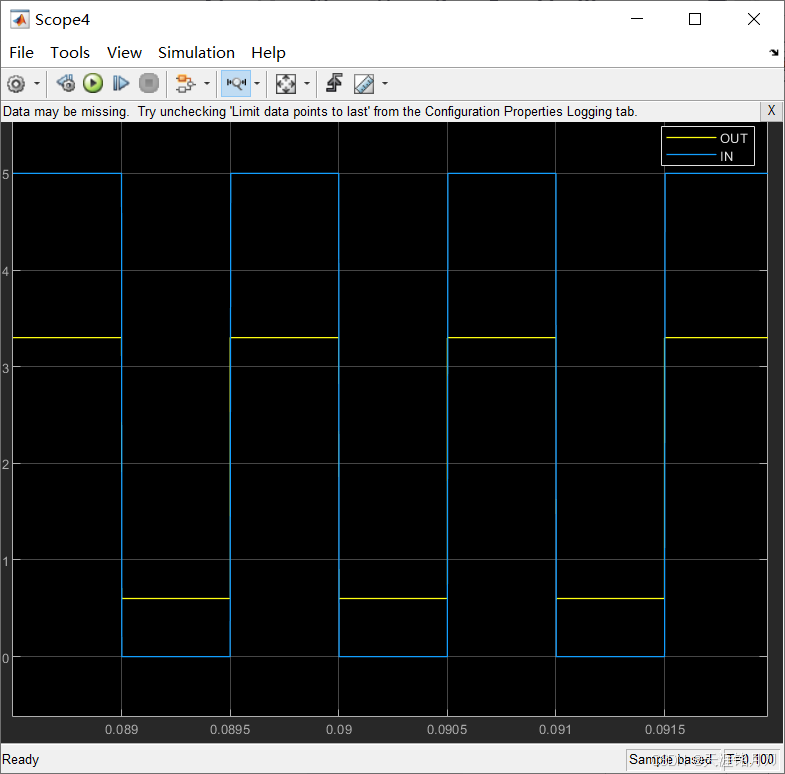

一开始MOS管是关断的，寄生二极管（从S指向D）会正向导通：寄生二极管的压降约0.6V，所以源极(S) 会被钳位到约0.6V。这已经低于低电平阈值（通常0.8V以下），所以左边芯片也能认出"0"。同时，源极(S) 变成0.6V后，MOS管的Vgs = 3.3V - 0.6V = 2.7V，依然会导通。

② 任何一侧都不拉低（总线传输"1"）

两边芯片都释放总线（设为高阻输入）。
左边靠R1上拉到3.3V，右边靠R2上拉到5V。
MOS管的栅极=3.3V，源极=3.3V → Vgs=0 → 关断。
两边的电平由各自的上拉电阻决定，互不干扰：左边是3.3V，右边是5V。

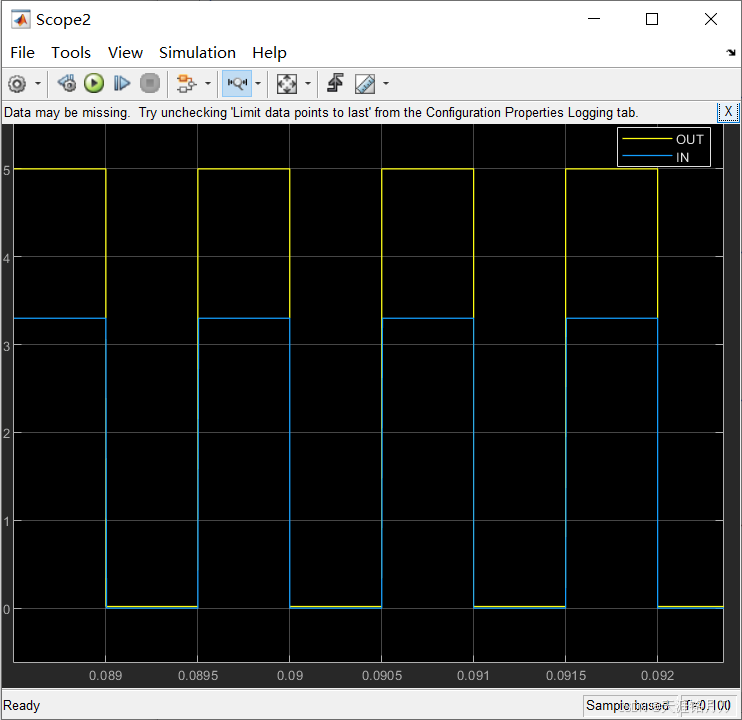

结果：左边芯片读到了3.3V（对它来说是"1"），右边芯片读到了5V（对它来说也是"1"）。

四、一个三管搞定单向电平转换

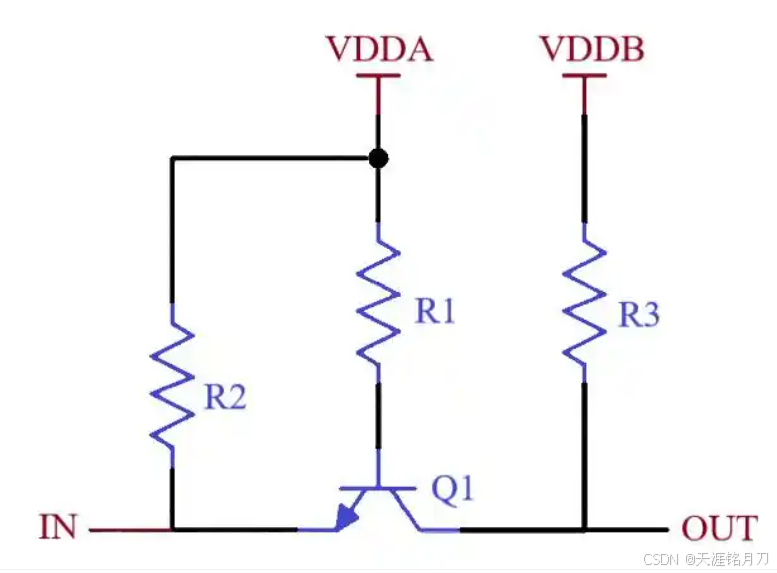

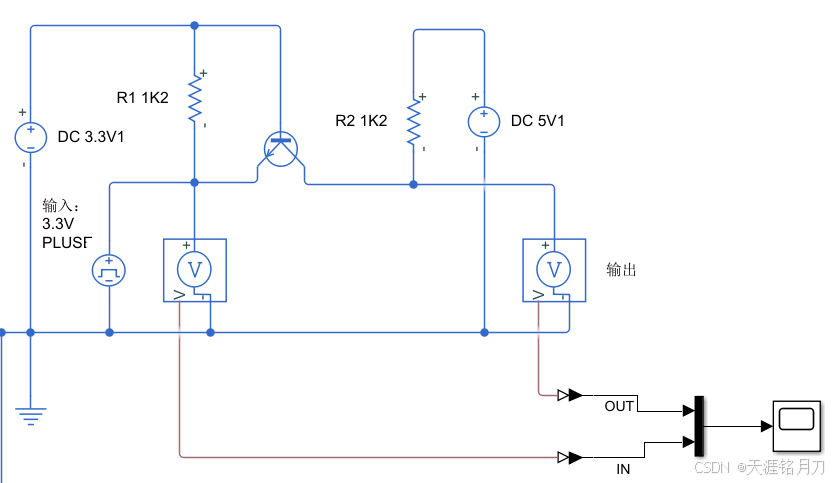

电路图

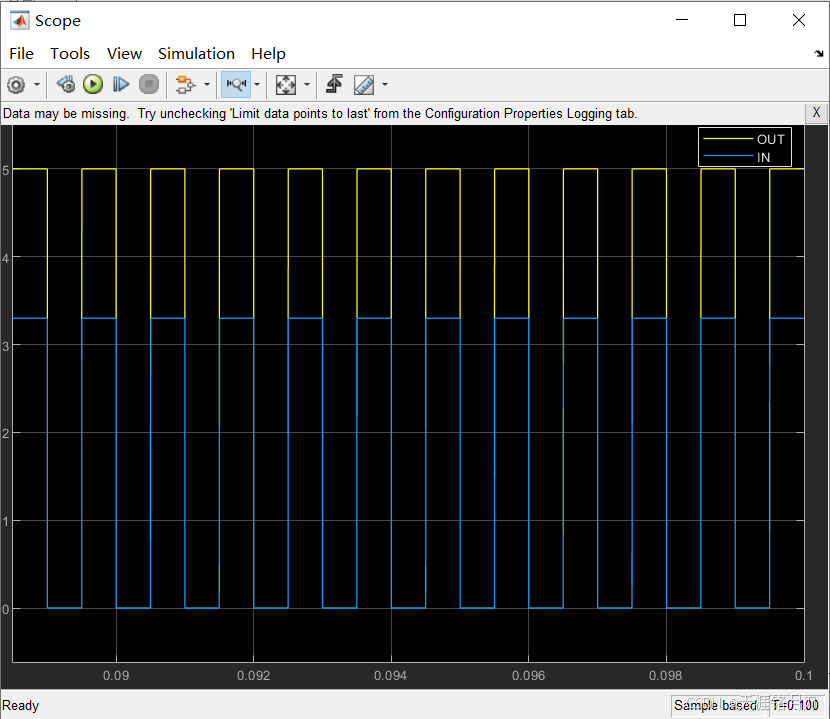

原理分析

左IN是输入，右OUT是输出，VDDA和VDDB是两个相互转换的不同电压域。当IN输入0V时，晶体管Q1导通，OUT被下拉到接近0V的电平，实现低电平转换；当IN输入高电平（VDDA）时，晶体管Q1关断，OUT被上拉到VDDB，从而实现高电平转换。该电路属于单向转换电路，具有IN输入和OUT输出的转换方向，简单易用。

五、一个二极管搞定单向电平转换

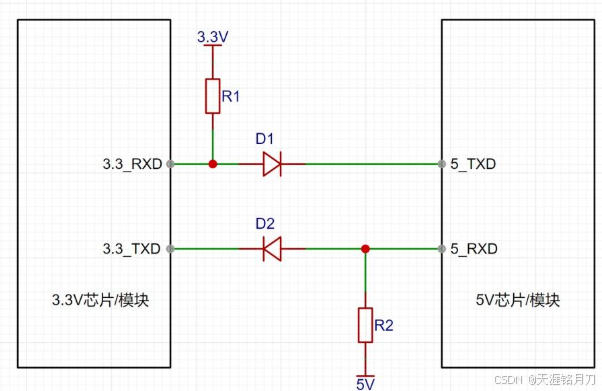

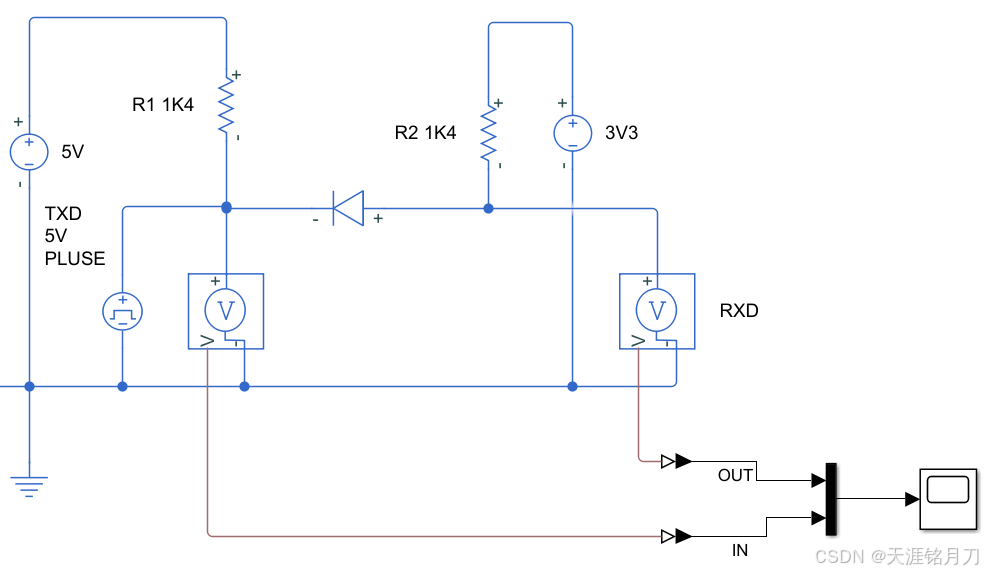

原理图

原理分析

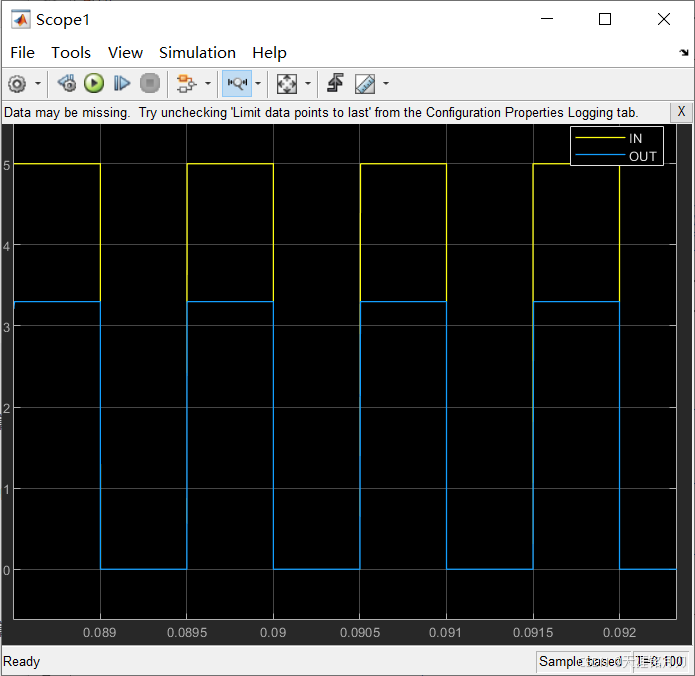

当5_TXD为高电平时，由于二极管D1的单向导通特性，二极管D1的负极为5V，正极为3.3V，负极比正极电压高，所以二极管D1截止，故左边的3.3_RXD由电阻R1上拉至3.3V。

当5_TXD为低电平时，二极管D1导通，考虑二极管导通压降（0.6V），3.3_RXD被拉至低电平0.6V。（需要考虑单片机是否能识别为低电平）

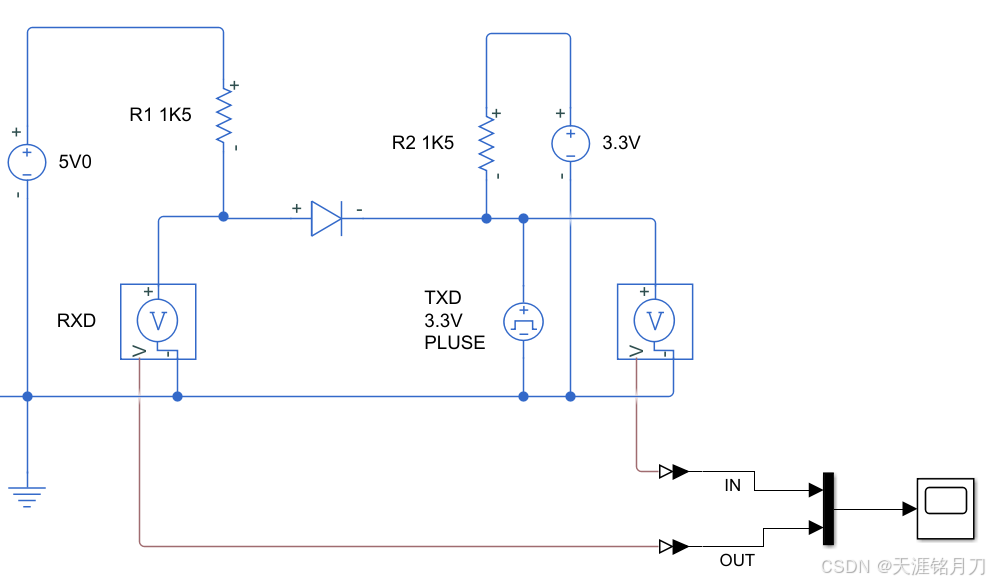

当3.3_TXD为高电平时，此时二极管D2是处于导通状态的，因为二极管D2的正极电压比负极的高，故5_RXD的电压为：3.3V加上D2的压降（0.6V），电压在4V左右。

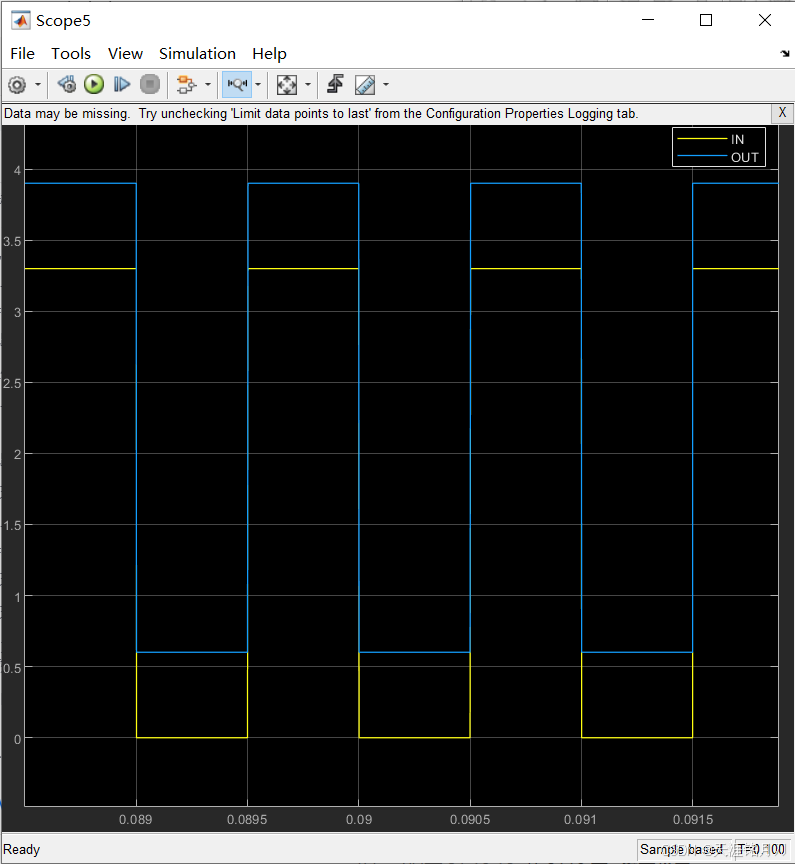

当3.3_TXD为低电平时，此时二极管D2是处于导通状态的，因为二极管D2的正极电压比负极的高，故5_RXD的电压为：0V加上D2的压降（0.6V），电压在0.6V左右。（需要考虑单片机是否能识别为低电平）

五、为什么MOS管在这里比三极管好？

压降极小 ：导通时只有 I × Rds(on)，通常几十毫伏。如果用三极管（NPN）做类似电路，集电极-发射极饱和压降 Vce(sat) 至少0.2V，在低压（1.8V）下这个压降可能让"0"变得太高（比如1.8V系统的低电平上限是0.6V，0.2V压降加上其他因素可能临界）。
双向自动导通：MOS管是电压控制器件，栅极电压固定后，只要源漏之间有压差且栅源电压超过阈值，它就能双向导通。三极管是电流控制，做双向需要更复杂的电路。
静态不耗电：MOS管栅极输入阻抗极高，不拉低时几乎无电流流过栅极。三极管需要基极电流。
