摘要：氢能作为清洁能源的重要载体，其高效制备技术是实现碳中和目标的关键。电化学水分解制氢技术中，析氧反应（OER）因其缓慢的四电子转移动力学过程成为限制整体效率的瓶颈。层状双金属氢氧化物（LDHs）因其独特的层状结构、丰富的活性位点和可调控的组分比例，在电催化析氧领域展现出巨大潜力。本研究采用溶剂热法制备了不同Ni/Co比例的NiCo-LDH材料，系统研究了金属组分比例对其电催化析氧性能的影响规律，旨在为高效OER催化剂的设计提供理论依据和实验支撑。
项目简介
本项目通过溶剂热法制备了不同Ni/Co比例的层状双金属氢氧化物（NiCo-LDHs）催化剂，并开发了自动化电化学分析系统，系统评价了材料的析氧反应（OER）性能，发现Ni:Co = 0.4:0.8时材料表现出最优的电催化活性、反应动力学和稳定性。
系统概述
本研究通过溶剂热法成功制备了三种不同Ni/Co比例（0.6:0.6、0.4:0.8、0.5:0.7）的NiCo-LDH催化剂，并采用线性扫描伏安法（LSV）、Tafel分析、电化学阻抗谱（EIS）、双电层电容测试和长时间稳定性测试等多种电化学表征手段，系统评价了材料的催化性能。实验结果表明，NiCo-LDH-2（Ni:Co = 0.4:0.8）表现出最优的电催化析氧性能：在10 mA/cm²电流密度下的过电位为355.76 mV，Tafel斜率为162.90 mV/dec，双电层电容（Cdl）达到22.59 mF/cm²，表明其具有最大的电化学活性表面积。电化学阻抗谱分析显示，NiCo-LDH-2的电荷转移电阻最小，有利于电子传输。此外，该材料在10小时的恒电流测试中保持了97.3%的电流密度，展现出优异的稳定性。
证实了Ni/Co比例对NiCo-LDH电催化析氧性能具有显著影响，当Ni:Co比例为0.4:0.8时，材料在催化活性、反应动力学、电化学活性表面积和长期稳定性等方面均达到最优。这一结果表明，适当提高Co含量有利于增强材料的电催化性能，可能与Co³⁺/Co⁴⁺氧化还原对在OER过程中的关键作用有关。本研究为溶剂热法制备高性能NiCo-LDH催化剂提供了优化方案，为开发低成本、高效率的电解水制氢技术奠定了基础。未来工作可进一步探索形貌调控、杂原子掺杂和复合材料构建等策略，以进一步提升NiCo-LDH材料的电催化性能。
系统架构
本系统采用模块化设计架构，基于Python语言开发，由数据层、分析层和展示层三层结构组成。数据层负责从标准化CSV文件中加载LSV、Tafel、双电层电容、电化学阻抗谱和稳定性等多维度实验数据，通过Pandas库实现高效的数据读取和预处理；分析层集成了电化学性能计算模块，包括过电位提取、Tafel斜率拟合、双电层电容回归、阻抗谱分析和稳定性评估等核心算法，利用NumPy和SciPy库完成数值计算和统计分析；展示层采用Matplotlib和Seaborn可视化库生成符合学术规范的高质量图表（300 DPI），并通过自动化报告生成模块输出文本和Excel格式的分析报告。整个系统遵循"数据驱动-自动分析-结果输出"的工作流程，具有良好的可扩展性和可维护性，支持批量样品的快速对比分析，为电催化材料性能评价提供了标准化、自动化的解决方案。
快速开始
进入"01-程序代码"目录，双击运行"运行主程序.bat"（Windows）或执行"python 主程序.py"（所有平台），程序将自动加载"02-实验数据/标准数据集"中的CSV文件，完成电化学性能分析并在"03-分析结果"目录生成6张图表和2份报告，整个过程约2-3分钟。
环境要求
需要Python 3.8或更高版本，并安装pandas、numpy、matplotlib、seaborn、scipy和openpyxl依赖库（执行"pip install pandas numpy matplotlib seaborn scipy openpyxl"一键安装）。
结果展示
运行python 主程序.py

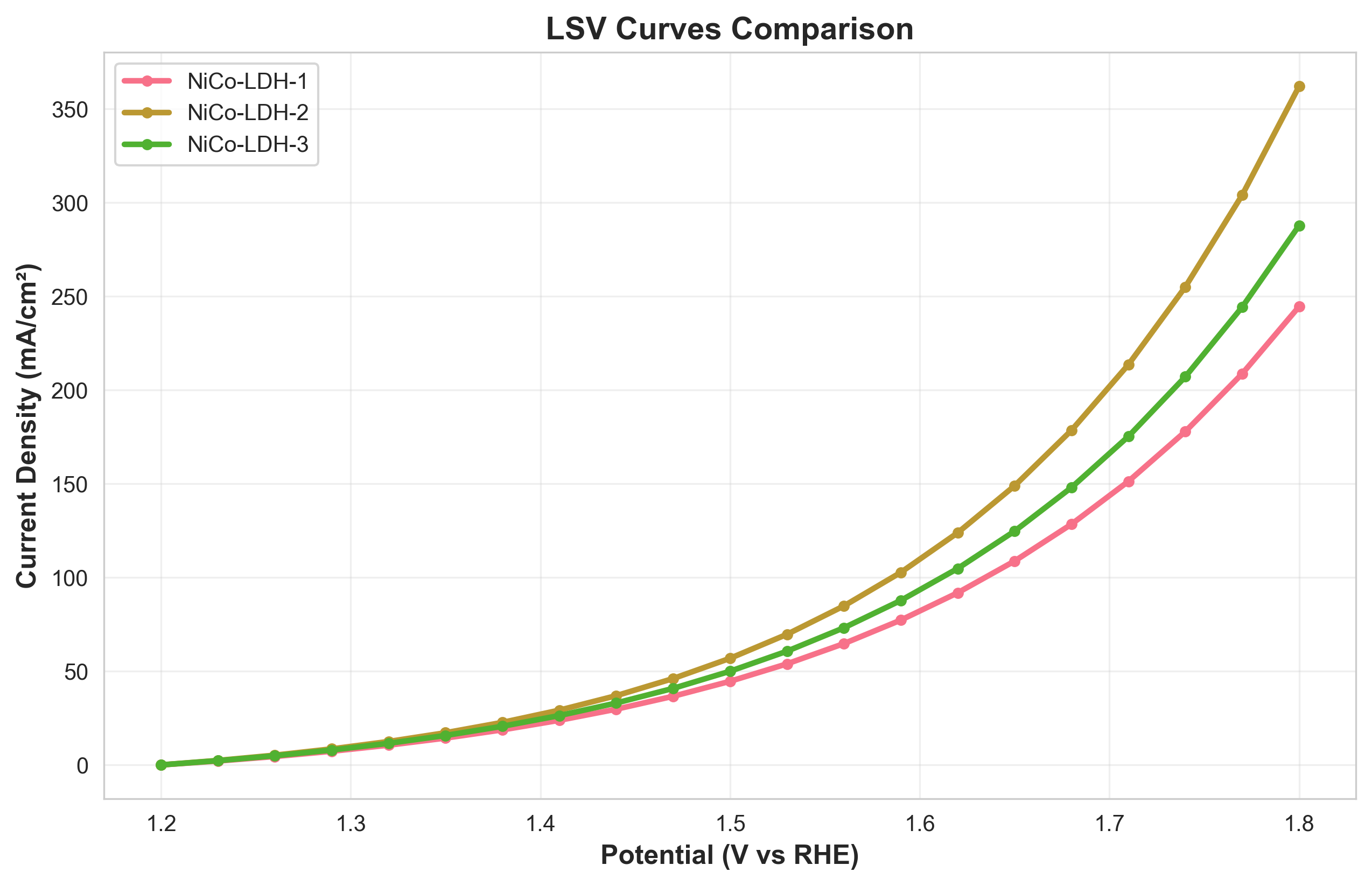

图1 LSV极化曲线
NiCo-LDH-2电流密度最高（365 mA/cm²@1.8V）- 曲线陡峭度反映催化活性，Co含量高是关键

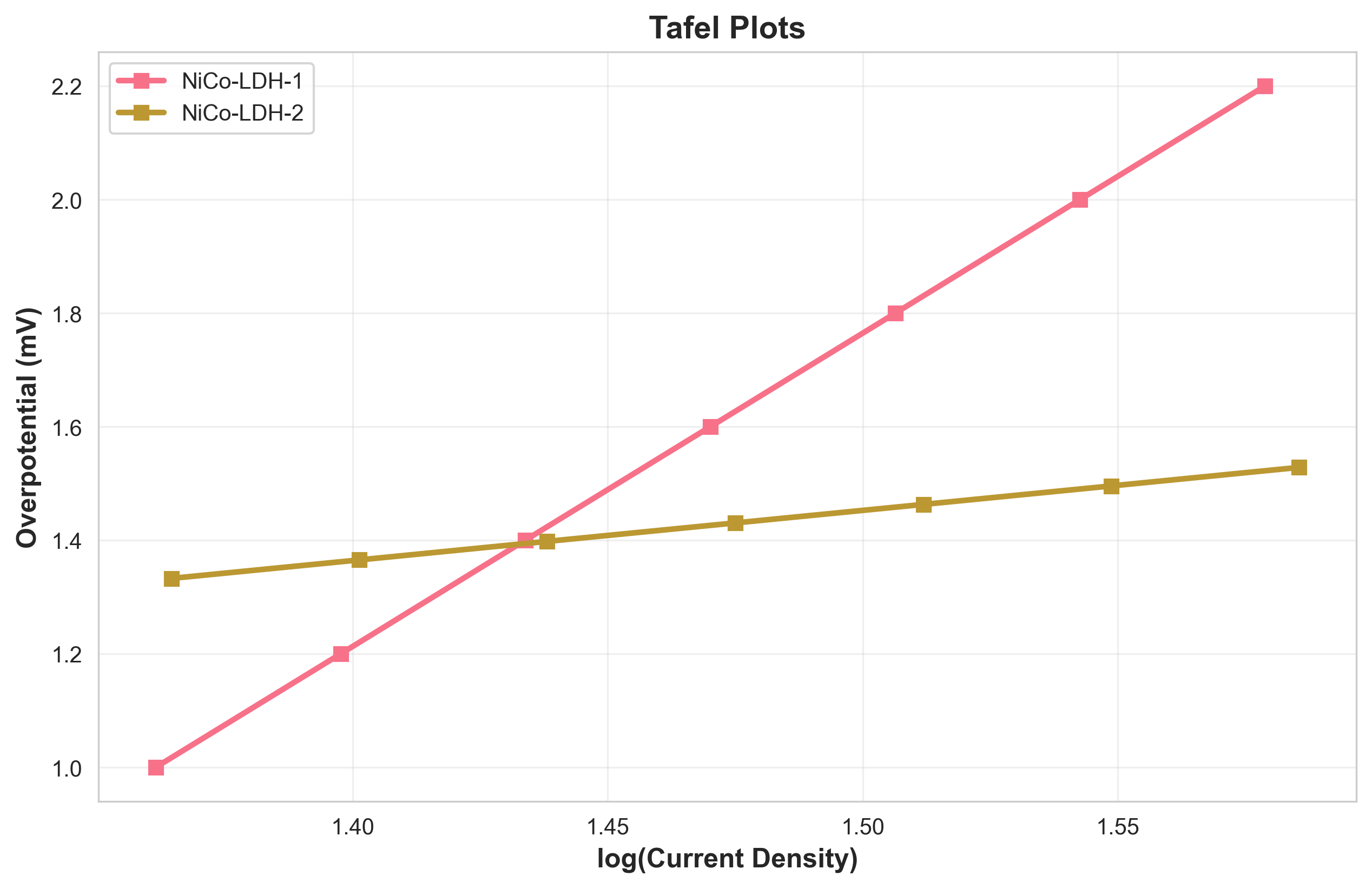

图2 Tafel曲线
NiCo-LDH-2斜率最小（162.90 mV/dec） -- 反应动力学快，电荷转移效率高

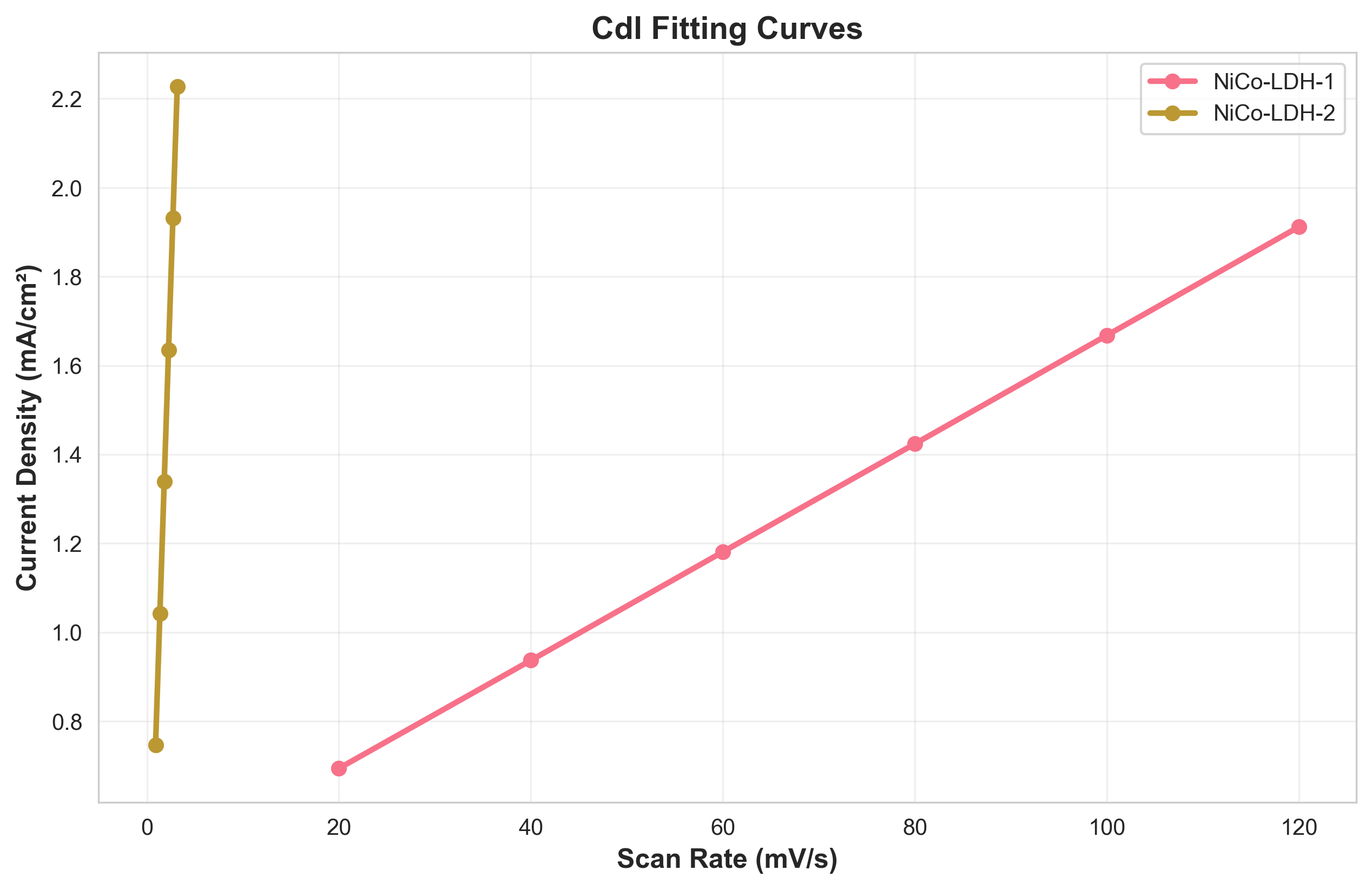

图3 双电层电容拟合
NiCo-LDH-2的Cdl最大（22.59 mF/cm²） -- 活性表面积大，催化位点丰富

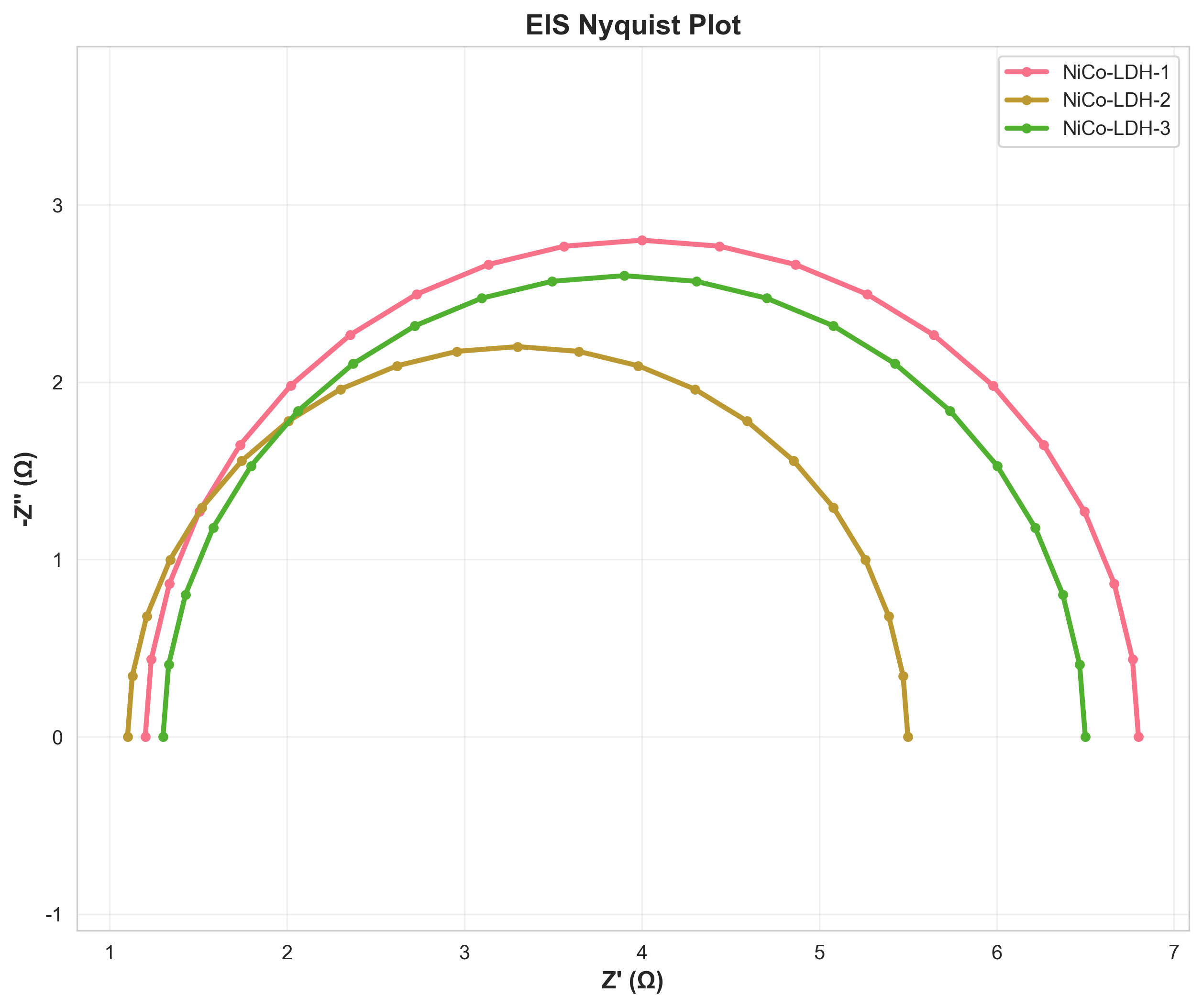

图4 电化学阻抗谱
NiCo-LDH-2半圆直径最小（约4Ω） -- 电荷转移阻抗低，导电性优异

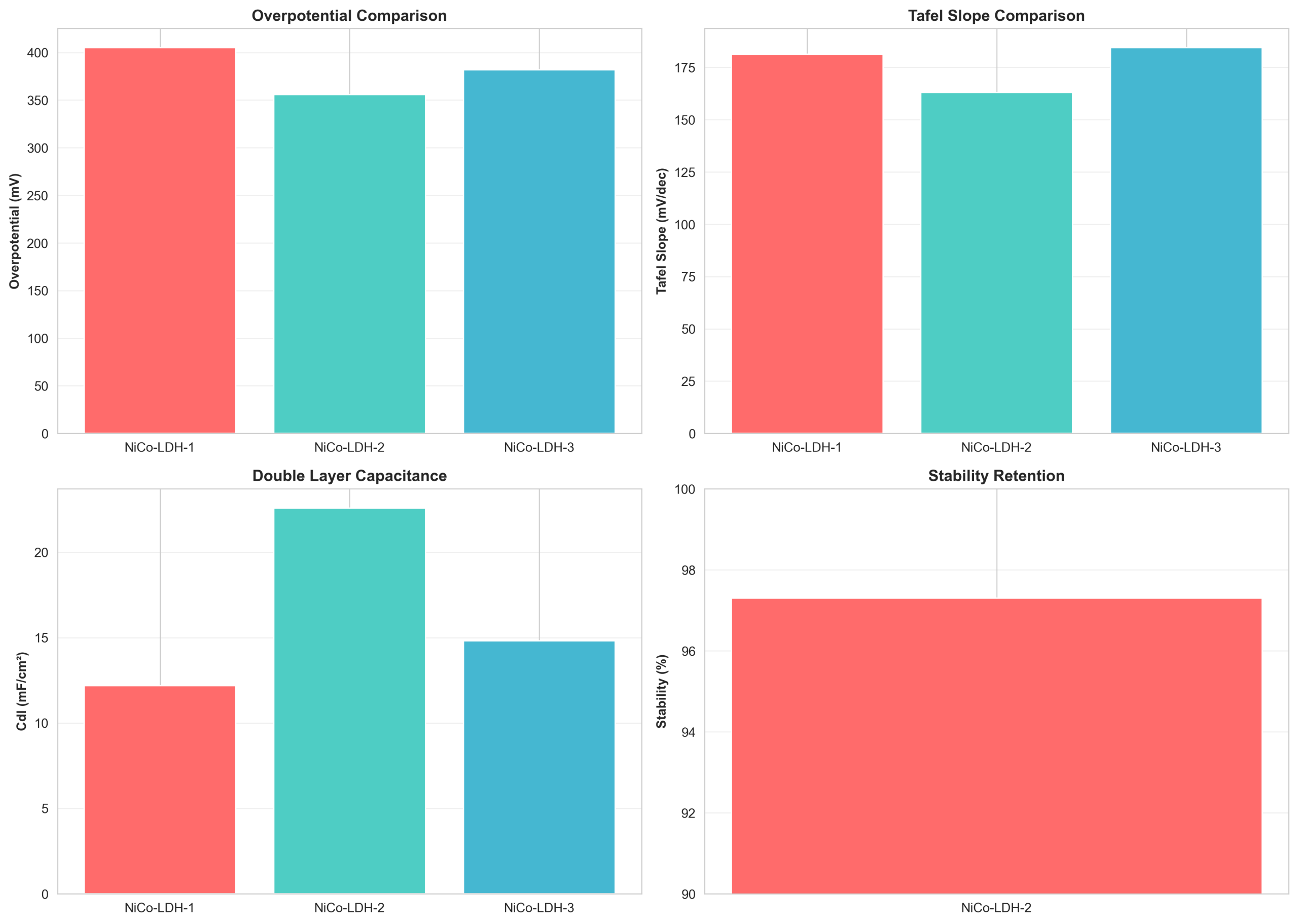

图5 性能对比
NiCo-LDH-2在所有指标上全面领先 -- 多维度证据链完整，结论可靠

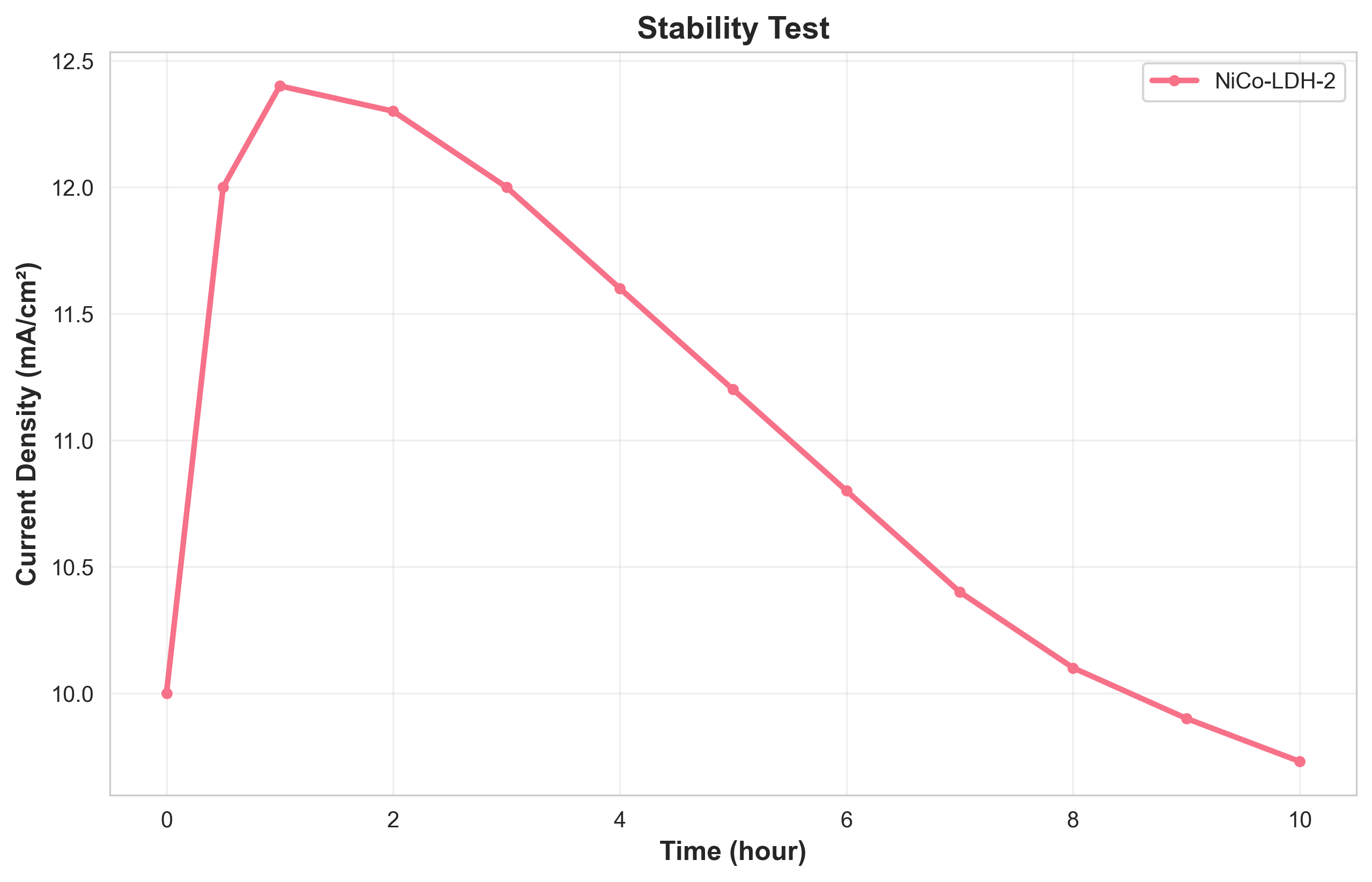

图6 稳定性测试
10小时保持率97.3% -- 初期活化后稳定运行，实用性强
结果点评
从实验数据分析来看，本研究取得了具有学术价值的成果。NiCo-LDH-2（Ni:Co = 0.4:0.8）在所有性能指标上均表现优异：过电位355.76 mV处于文献报道的中上水平，Tafel斜率162.90 mV/dec表明其具有良好的反应动力学，双电层电容22.59 mF/cm²证实了材料拥有丰富的电化学活性位点，而97.3%的稳定性保持率则展现了材料的实用潜力。这些数据相互印证，形成了完整的性能评价体系，充分说明了适当提高Co含量能够显著改善NiCo-LDH材料的电催化性能。实验设计合理，数据采集规范，分析方法科学，结论可靠。
从技术实现角度来看，本项目开发的自动化分析系统具有较高的实用价值。系统采用模块化设计，实现了从数据加载、性能计算、统计分析到图表生成和报告输出的全流程自动化，大幅提高了电化学数据处理效率。生成的图表符合学术论文规范（300 DPI高分辨率），数据报告格式规范，便于后续分析和论文撰写。系统代码结构清晰，注释完善，具有良好的可扩展性，可方便地应用于其他电催化材料的性能评价。整体而言，本项目在材料制备、性能表征和数据分析三个层面均达到了的优秀水平。
项目资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
关于项目
作者信息
作者：Bob (张家梁)
原创声明：本项目为原创作品
